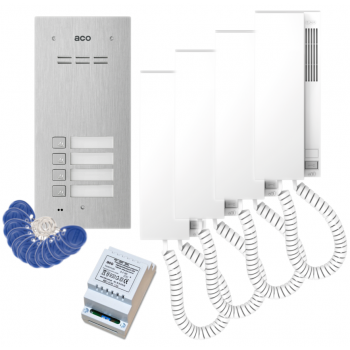

ZESTAW DOMOFONOWY ACO FAM-P-4NPACC + 4 UNIFONY INS-UP720B + TR DIN 1,2A 12V + 12 BRELOKÓW

Zestaw domofonowy ACO sprawdzi się w domach 4-rodzinnych, zapewniając kontrolę dostępu. Składa się ze stacji bramowej z czytnikiem RFID, 4 unifonów słuchawkowych, transformatora o mocy 1,2A / 11,5V oraz 12 breloków zbliżeniowych. Zestaw zapewnia nie tylko bezpieczeństwo, ale także wygodę użytkowania.

Stacja bramowa posiada czytnik RFID, który umożliwia szybkie otwieranie bramy lub wejścia za pomocą specjalnych kart / breloków RFID. To idealne rozwiązanie dla osób poszukujących prostego i efektywnego sposobu kontroli dostępu do posesji.

Unifony pozwalają na natychmiastową komunikację z osobami znajdującymi się na zewnątrz, co zapewnia wygodę i bezpieczeństwo użytkownikom.

Dodatkowo, transformator 1,2A / 11,5V zapewnia niezbędną energię do działania całego systemu, gwarantując jego stabilność i niezawodność.

Zestaw domofonowy ACO to nie tylko narzędzie bezpieczeństwa, ale także wygoda i komfort dla użytkowników domów jednorodzinnych, zapewniając kompleksową kontrolę dostępu i łatwą komunikację z osobami z zewnątrz.

Uwaga!

Do zaprogramowania breloków RFID niezbędny jest przewód Aco CDN-USB (do dokupienia osobno).


---

Stacja bramowa ACO FAM-P-4NPACC posiada 4 podświetlane przyciski wywołania oraz czytnik breloków zbliżeniowych Unique 125kHz (zintegrowany z dolnym polem opisowym), który umożliwia wstęp do lokalu za pomocą kart/breloka zbliżeniowego RFID. Przeznaczona jest do użytku w 4 lokalach.
Służy do montażu podtynkowego lub natynkowego (wymagana dodatkowa puszka montażowa PNT2-FAM-P NT). Jest odporna na warunki atmosferyczne oraz akty wandalizmu.

Cechy produktu (FAM-P-4NPACC):


• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera, wymagany przewód CDN-USB, brak w zestawie)
• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• 4 indywidualnie podświetlane przyciski wywołania
• łatwo wymienne podświetlane pole opisowe
• obsługa wielowejściowych systemów Master/Slave
• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową, realizowane za pomocą zamka szyfrowego, breloka lub odbiornika (wymagany opcjonalny moduł I/O mini).
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu
• indywidualne ustawiania parametrów dźwięków
• funkcja otwierania korytarzowego
• możliwość podłączenia elektrozaczepów różnego typu (brak w zestawie)
• obsługa zewnętrznego przycisku otwierania
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV
• udogodnienia dla osób z niepełnosprawnością:
  • akustyczna i optyczna sygnalizacja funkcji panelu
  • automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy oraz możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U)
• programowanie wszystkich ustawień z poziomu komputera (wymagany opcjonalny kabel do programowania CDN-USB, brak w zestawie)
• darmowe oprogramowanie dostępne na stronie producenta
• odporny na akty wandalizmu oraz warunki atmosferyczne (od -20 do 50ºC)

Schemat połączenia:


Specyfikacja techniczna (FAM-P-4NPACC):


• max. ilość abonentów: 4 lokale
• wejścia:
  • 2x złącza śrubowe – podłączenie zasilania „+DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
  • 1x złącze śrubowe „INPUT” – podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu, np. zewnętrzny przycisk otwierania
  • 1x złącze śrubowe – podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
  • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• wyjścia:
  • 2x złącza śrubowe „ELOCK” – podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (max. 5A, np.& zwora elektromagnetyczna)
  • 2x złącza śrubowe – podłączenie sygnału audio: „LINE+” i „LINE-”
• sposób montażu: podtynkowy lub natynkowy (wymagana puszka PNT2-FAM-P, brak w zestawie); do montażu podtynkowego w słupku/płycie gipsowej można użyć zestawu MONT-PPT-FAM (brak w zestawie)
• płaski panel przedni o grubości 2mm oraz przyciski ze stali nierdzewnej szczotkowanej
• typ instalacji: cyfrowa 2- żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• dopuszczalne obciążenie wyjścia elektrozaczepu: 1A
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• pobór mocy: ~1,3W (w trybie czuwania)
• wymiary: 197 x 90 mm (panel podtynkowy), 179 x 73 x 32 mm (puszka montażowa podtynkowa)
• wymagane miejsce pod montaż panelu podtynkowego: 197 x 90 mm
• wymiar otworu dla puszki podtynkowej: 180 x 74 x 33 mm z modułem dod. 180 x 74 x 50mm
• wymagane miejsce pod montaż panelu natynkowego: 177 x 70 mm
• wymagane miejsce pod montaż panelu natynkowego z adapterem podtynkowym: 214 x 107 mm
• wymiar otworu dla adaptera podtynkowego: 180,5 x 73,5 x 26,5 mm (wys. / szer. / gł.)



---

Unifon cyfrowy ACO INS-UP720B (G2) posiada tradycyjne odkładanie słuchawki na 2 zaczepy. To rozwiązanie zapewnia nie tylko wygodę użytkowania, ale także eliminuje problem łamania zaczepów, co przekłada się na dłuższą żywotność urządzenia. Dodatkowo, możliwość 3-stopniowej regulacji głośności dzwonka pozwala dostosować poziom dźwięku do swoich preferencji.
Unifon przeznaczony jest do montażu natynkowego.

Cechy produktu (INS-UP720B (G2)):


• 3-stopniowa regulacja głośności dzwonienia
• 1 przycisk: otwieranie
• podwójny zaczep odkładania słuchawki (eliminuje problem łamania się zaczepów)
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDN, Inspiro oraz Familio P/PV
• funkcja hold: możliwość odłożenia słuchawki bez rozłączenia rozmowy
• automatyka domowa: sterowanie urządzeniami zewnętrznymi (np. bramą, szlabanem, roletami)
• montaż: natynkowy
• instalacja cyfrowa, 2-żyłowa

Specyfikacja techniczna (INS-UP720B (G2)):




• materiał: obudowa z tworzywa ABS
• kolor: biały
• odkładanie słuchawki - tradycyjne
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa
• wejścia: złącza śrubowe ARK
• wymiary: 201 x 80 x 45 mm



---

Transformator sieciowy ACO TR 11,5V 1,2A dedykowany na szynę DIN

Specyfikacja techniczna (TR 11,5V 1.2A DIN):


• wyjścia: 11,5V AC: złącza śrubowe ARK
• wejścia: 230V: złącza śrubowe ARK
• montaż: szyna DIN
• napięcie:
  • wejściowe: 230V/50Hz
  • wyjściowe: 11,5V AC
• prąd: 1,2A
• wymiary: 3 moduły DIN

W zestawie:


• stacja bramowa Aco FAM-P-4NPACC - 1 szt;
• unifon Aco INS-UP720B - 4 szt;
• transformator ACO TR 11,5V 1.2A DIN - 1 szt;
• breloki zbliżeniowe NB-G-ARX - 12 szt;
• instrukcja.
