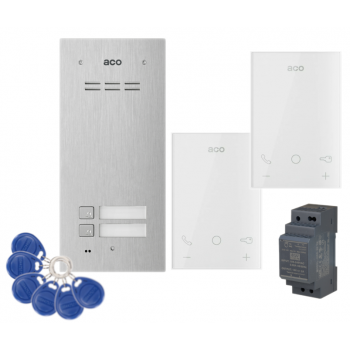

ZESTAW DOMOFONOWY ACO FAM-P-2NPACC + 2 UNIFONY UP800 G2 + HDR-30-15 + 4 BRELOKI + 6 BRELOKÓW

Zestaw domofonowy ACO sprawdzi się w domach dwurodzinnych, zapewniając kontrolę dostępu. Składa się ze stacji bramowej z czytnikiem RFID, 2 unifonów głośnomówiących, zasilacza 2A / 15V oraz 6 breloków zbliżeniowych. Zestaw zapewnia nie tylko bezpieczeństwo, ale także wygodę użytkowania.

Stacja bramowa posiada czytnik RFID, który umożliwia szybkie otwieranie bramy lub wejścia za pomocą specjalnych kart / breloków RFID. To idealne rozwiązanie dla osób poszukujących prostego i efektywnego sposobu kontroli dostępu do posesji.

Unifony pozwalają na natychmiastową komunikację z osobami znajdującymi się na zewnątrz, co zapewnia wygodę i bezpieczeństwo użytkownikom.

Dodatkowo, zasilacz 2A / 15V zapewnia niezbędną energię do działania całego systemu, gwarantując jego stabilność i niezawodność.

Zestaw domofonowy ACO to nie tylko narzędzie bezpieczeństwa, ale także wygoda i komfort dla użytkowników domów jednorodzinnych, zapewniając kompleksową kontrolę dostępu i łatwą komunikację z osobami z zewnątrz.

Uwaga!

Do zaprogramowania breloków RFID niezbędny jest przewód Aco CDN-USB (do dokupienia osobno).


---

Stacja bramowa ACO FAM-P-2NPACC posiada 2 podświetlane przyciski wywołania oraz czytnik breloków zbliżeniowych Unique 125kHz, który umożliwia wstęp do lokalu za pomocą kart/breloka zbliżeniowego RFID. Przeznaczona jest do użytku w 2 lokalach.
Służy do montażu podtynkowego lub natynkowego (wymagana dodatkowa puszka montażowa PNT2-FAM-P NT). Jest odporna na warunki atmosferyczne oraz akty wandalizmu.

Cechy produktu (FAM-P-2NPACC):


• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera, wymagany przewód CDN-USB, brak w zestawie)
• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• 2 indywidualnie podświetlane przyciski wywołania
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• łatwo wymienne podświetlane pole opisowe
• obsługa wielowejściowych systemów Master/Slave
• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową, realizowane za pomocą zamka szyfrowego, breloka lub odbiornika (wymagany opcjonalny moduł I/O mini).
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu
• indywidualne ustawiania parametrów dźwięków
• funkcja otwierania korytarzowego
• możliwość podłączenia elektrozaczepów różnego typu (brak w zestawie)
• obsługa zewnętrznego przycisku otwierania
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV
• udogodnienia dla osób z niepełnosprawnością:
  • akustyczna i optyczna sygnalizacja funkcji panelu
  • automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy oraz możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U)
• programowanie wszystkich ustawień z poziomu komputera (wymagany opcjonalny kabel do programowania CDN-USB, brak w zestawie)
• darmowe oprogramowanie dostępne na stronie producenta
• odporny na akty wandalizmu oraz warunki atmosferyczne (od -20 do 50ºC)

Schemat połączenia:


Specyfikacja techniczna (FAM-P-2NPACC):


• max. ilość abonentów: 2 lokale
• wyjścia:
  • 2x złącza śrubowe „ELOCK” – podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (max. 5A, np. zwora elektromagnetyczna)
  • 2x złącza śrubowe – podłączenie sygnału audio: „LINE+” i „LINE-”
• wejścia:
  • 2x złącza śrubowe – podłączenie zasilania: „+DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
  • 1x złącze śrubowe „INPUT” – podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu. Np. zewnętrzny przycisk otwierania
  • 1x złącze śrubowe – podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
  • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• sposób montażu: podtynkowy lub natynkowy (wymagana puszka PNT2-FAM-P, brak w zestawie); do montażu podtynkowego w słupku/płycie gipsowej można użyć zestawu MONT-PPT-FAM (brak w zestawie)
• płaski panel przedni o grubości 2mm oraz przyciski ze stali nierdzewnej szczotkowanej
• typ instalacji: cyfrowa 2- żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• pobór mocy: ~1,3W (w trybie czuwania)
• wymiary: 197 x 90 mm (panel podtynkowy), 179 x 73 x 32 mm (puszka montażowa podtynkowa)



---

Unifon cyfrowy, głośnomówiący ACO UP800 G2 posiada płaski front z dotykowymi ikonami funkcyjnymi. Przeznaczony jest do systemu P, do montażu natynkowego.

Cechy produktu (UP800 G2):


• głośnomówiący
• podświetlane ikony dotykowe
• 7-stopniowa regulacja dźwięków (dzwonienia i rozmowy)
• pełna prywatność połączenia
• czysty, pozbawiony zakłóceń dźwięk
• możliwość pracy kilku odbiorników pod jednym adresem
• funkcja dzwonka do drzwi
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV
• możliwość pracy kilku odbiorników pod jednym adresem
• unifon może odbierać każdy adres wywołania (po ustawieniu adresu ”0”)
• automatyka domowa: sterowanie urządzeniami zewnętrznymi (np. bramą, szlabanem, oświetleniem, roletami)
• otwieranie lub sterowanie automatyką domową bez aktywnego połączenia
• wbudowane wyjścia przekaźnikowe aktywowane niezależnie na 1s (bezpotencjałowe, odseparowane od systemu)
• funkcja autootwierania (po wykryciu dzwonienia nastąpi otwieranie drzwi)
• montaż: natynkowy
• instalacja: cyfrowa 2-żyłowa + zasilanie (zasilacz 15V DC dostępny osobno)

Specyfikacja techniczna (UP800 G2):

• materiał: obudowa z tworzywa ABS
• kolor: biały
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa + zasilanie
• wejścia:
  • 1x gniazdo RJ45 (podłączenie magistrali)
  • 4x złącza śrubowe ARK - podłączenie linii audio i zasilania
  • 1x złącze śrubowe – podłączenie styku zwiernego (NO) np. przycisk dzwonkowy, funkcja dzwonka do drzwi (aktywowane po zwarciu do GND systemu)
• wyjścia - przycisk „Kółko” (przycisk funkcyjny F2):
  • po magistrali systemu
  • 2x złącza śrubowe ARK: styk NO: 2A/24VDC (bezpotencjałowy, odseparowanych od systemu) – po przytrzymaniu przycisku 3s
• zasilanie: 15VDC / 100 mA
• pobór mocy (tryb czuwania): ~0,2W
• wymiary: 122,5 x 81,5 x 26,5 mm



---

Zasilacz impulsowy Mean Well HDR-30-15 z regulacją napięcia przeznaczony jest do systemów automatyki przemysłowej, energetyki, zabezpieczeń przemysłowych a także systemów alarmowych, telewizji przemysłowej, domofonów i wideodomofonów.

Specyfikacja techniczna (HDR-30-15):


• sprawność: 89%
• wyjście zasilania: 2A/15VDC
• zakres regulacji napięcia wyjściowego: 13,5V÷18V
• moc znamionowa: 30W
• napięcie tętnienia: 120 mVp-p
• zabezpieczenie przeciwprzeciążeniowe: 105-160%, ograniczenie prądu stałego, automatyczny powrót po usunięciu usterki
• zabezpieczenie nadnapięciowe: 18.8 ~ 22.5V
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -30 st. C ... +70 st. C
• wilgotność pracy: 20~90% RH, bez kondensacji
• temperatura przechowywania: -30 st. C ... +70 st. C
• zasilanie: 85÷264VAC / 120÷370VDC
• wymiary: 35 x 90 x 54,5 mm

W zestawie:


• stacja bramowa Aco FAM-P-2NPACC - 1 szt;
• unifon Aco UP800 G2 - 2 szt;
• zasilacz Mean Well HDR-30-15 - 1 szt;
• breloki zbliżeniowe NB-G-ARX - 6 szt;
• instrukcja.
