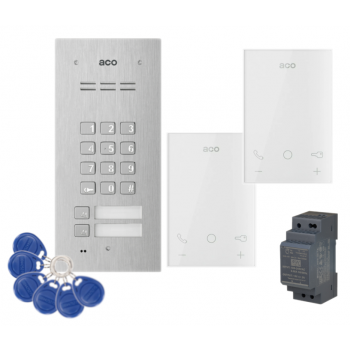

ZESTAW DOMOFONOWY ACO FAM-P-2NPZSACC + 2 UNIFONY UNIFON UP800 G2 + HDR-30-15 + 6 BRELOKÓW

Zestaw domofonowy ACO sprawdzi się w domach dwurodzinnych, zapewniając kompleksową kontrolę dostępu. Składa się ze stacji bramowej z czytnikiem RFID i szyfratorem, 2 unifonów głośnomówiących, zasilacza na szynę DIN 30W / 2A / 15V oraz 6 breloków zbliżeniowych. Zestaw zapewnia nie tylko bezpieczeństwo, ale także wygodę użytkowania.

Stacja bramowa posiada czytnik RFID, który umożliwia szybkie otwieranie bramy lub wejścia za pomocą specjalnych kart / breloków RFID. To idealne rozwiązanie dla osób poszukujących prostego i efektywnego sposobu kontroli dostępu do posesji. Szyfrator umożliwia wejście do lokalu za pomocą specjalnego kodu PIN.

Unifony pozwalają na natychmiastową komunikację z osobami znajdującymi się na zewnątrz, co zapewnia wygodę i bezpieczeństwo użytkownikom.

Dodatkowo, zasilacz 2A / 15V zapewnia niezbędną energię do działania całego systemu, gwarantując jego stabilność i niezawodność.

Zestaw domofonowy ACO to nie tylko narzędzie bezpieczeństwa, ale także wygoda i komfort dla użytkowników domów jednorodzinnych, zapewniając kompleksową kontrolę dostępu i łatwą komunikację z osobami z zewnątrz.

Uwaga!

Do zaprogramowania breloków RFID niezbędny jest przewód Aco CDN-USB (do dokupienia osobno).


---

Stacja bramowa ACO FAM-P-2NPZSACC to niezawodne rozwiązanie dla kompleksów mieszkaniowych, biurowców oraz innych obiektów wielolokalowych. Wyposażona w 2 podświetlane przyciski wywołania, zapewnia łatwy dostęp dla mieszkańców i pracowników. Dodatkowo, posiada zamek szyfrowy o indywidualnym, 4-cyfrowym kodzie otwarcia dla każdego lokalu, gwarantując bezpieczeństwo i prywatność.
Czytnik breloków zbliżeniowych Unique 125 kHz umożliwia szybkie i wygodne otwieranie furtki bez konieczności używania kluczy czy kodów.
Stacja bramowa ACO FAM-P-2NPZSACC została zaprojektowana z myślą o wszechstronności montażu. Może być instalowana zarówno podtynkowo, jak i natynkowo (wymagana dodatkowa puszka montażowa PNT2-FAM-P NT, brak w zestawie).
Jej solidna konstrukcja sprawia, że jest odporna na trudne warunki atmosferyczne oraz próby wandalizmu, co przekłada się na długotrwałą i niezawodną eksploatację.

Cechy produktu (FAM-P-2NPZSACC):


• 12 lokali (2 indywidualne przyciski wywołania + 10 z zamka szyfrowego)
• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera)
• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• szyfrator - indywidualny 4-cyfrowy kod otwarcia dla każdego lokalu
• 2 indywidualnie podświetlane przyciski wywołania oraz dodatkowe 10 lokali w przypadku wywołania dzwonienia również z zamka szyfrowego (opcja domyślnie wyłączona; opcjonalnie za pomocą programu komputerowego zakres może być rozszerzony do 150, wymagany przewód CDN-USB, brak w zestawie)
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• łatwo wymienne podświetlane pole opisowe
• obsługa wielowejściowych systemów Master/Slave
• udogodnienia dla osób z niepełnosprawnością:
  • podświetlane przyciski klawiatury, opcjonalnie z wytłoczonymi znakami alfabetu Braille’a
  • akustyczna i optyczna sygnalizacja funkcji panelu
  • ​​​automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy oraz możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U)
• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową, realizowane za pomocą zamka szyfrowego, breloka lub odbiornika (wymagany opcjonalny moduł I/O mini)
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu
• indywidualne ustawiania parametrów dźwięków
• funkcja otwierania korytarzowego
• możliwość podłączenia elektrozaczepów różnego typu (brak w zestawie)
• obsługa zewnętrznego przycisku otwierania
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV
• montaż: podtynkowy lub natynkowy (wymagana puszka PNT2-FAM-P, brak w zestawie), dodatkowo można zamontować podtynkowo w słupku/płycie gipsowej (zestaw MONT-PPT-FAM, brak w zestawie)
• programowanie wszystkich ustawień z poziomu komputera (wymagany kabel do programowania CDN-USB, brak w zestawie)
• darmowe oprogramowanie dostępne na stronie producenta

Schemat podłączenia:


Specyfikacja techniczna (FAM-P-2NPZSACC):


• max. liczba abonentów: 12 lokali (2 indywidualne przyciski wywołania + 10 z zamka szyfrowego)
• obsługa breloków zbliżeniowych: 192 breloki
• montaż: podtynkowy / natynkowy (dodatkowa puszka montażowa PNT2-FAM-P NT; brak w zestawie); opcjonalnie dodatkowy zestaw ułatwiający montaż podtynkowy w słupku/płycie gipsowej (MONT-PPT-FAM; brak w zestawie)
• płaski panel przedni o grubości 2mm oraz przyciski ze stali nierdzewnej szczotkowanej
• wyjścia:
  • 2x złącza śrubowe „ELOCK”: podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub odułu przekaźnika CDN-PK (max. 5A, np. zwora elektromagnetyczna)
  • 2x złącza śrubowe: podłączenie sygnału audio: „LINE+” i „LINE-”
  • wejścia:
    • 2x złącza śrubowe: podłączenie zasilania „+DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
    • 1x złącze śrubowe „INPUT”: podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu. Np. zewnętrzny przycisk otwierania
    • 1x złącze śrubowe: podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
    • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• montaż: podtynkowy lub natynkowy (wymagana puszka PNT2-FAM-P, brak w zestawie), dodatkowo można zamontować podtynkowo w słupku/płycie gipsowej (zestaw MONT-PPT-FAM, brak w zestawie)
• typ instalacji: cyfrowa 2-żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• dopuszczalne obciążenie wyjścia elektrozaczepu: 1A
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• pobór mocy: ~ 1,3W (w trybie czuwania), max. 250 mA (bez elektrozaczepu)
• wymiary: 197 x 90 mm (panel podtynkowy), 179 x 73 x 32 mm (puszka montażowa podtynkowa)
• wymagane miejsce pod montaż panelu podtynkowego: 197 x 90 mm
• wymiar otworu dla puszki podtynkowej: 180 x 74 x 33 mm z modułem dod.180 x 74 x 50mm
• wymagane miejsce pod montaż panelu natynkowego: 177 x 70 mm
• wymagane miejsce pod montaż panelu natynkowego z adapterem podtynkowym: 214 x 107 mm
• wymiar otworu dla adaptera podtynkowego: 180,5 x 73,5 x 26,5 mm



---

Unifon cyfrowy, głośnomówiący ACO UP800 G2 posiada płaski front z dotykowymi ikonami funkcyjnymi. Przeznaczony jest do systemu P, do montażu natynkowego.

Cechy produktu (UP800 G2):


• głośnomówiący
• podświetlane ikony dotykowe
• 7-stopniowa regulacja dźwięków (dzwonienia i rozmowy)
• pełna prywatność połączenia
• czysty, pozbawiony zakłóceń dźwięk
• możliwość pracy kilku odbiorników pod jednym adresem
• funkcja dzwonka do drzwi
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV
• możliwość pracy kilku odbiorników pod jednym adresem
• unifon może odbierać każdy adres wywołania (po ustawieniu adresu ”0”)
• automatyka domowa: sterowanie urządzeniami zewnętrznymi (np. bramą, szlabanem, oświetleniem, roletami)
• otwieranie lub sterowanie automatyką domową bez aktywnego połączenia
• wbudowane wyjścia przekaźnikowe aktywowane niezależnie na 1s (bezpotencjałowe, odseparowane od systemu)
• funkcja autootwierania (po wykryciu dzwonienia nastąpi otwieranie drzwi)
• montaż: natynkowy
• instalacja: cyfrowa 2-żyłowa + zasilanie (zasilacz 15V DC dostępny osobno)

Specyfikacja techniczna (UP800 G2):

• materiał: obudowa z tworzywa ABS
• kolor: biały
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa + zasilanie
• wejścia:
  • 1x gniazdo RJ45 (podłączenie magistrali)
  • 4x złącza śrubowe ARK - podłączenie linii audio i zasilania
  • 1x złącze śrubowe – podłączenie styku zwiernego (NO) np. przycisk dzwonkowy, funkcja dzwonka do drzwi (aktywowane po zwarciu do GND systemu)
• wyjścia - przycisk „Kółko” (przycisk funkcyjny F2):
  • po magistrali systemu
  • 2x złącza śrubowe ARK: styk NO: 2A/24VDC (bezpotencjałowy, odseparowanych od systemu) – po przytrzymaniu przycisku 3s
• zasilanie: 15VDC / 100 mA
• pobór mocy (tryb czuwania): ~0,2W
• wymiary: 122,5 x 81,5 x 26,5 mm



---

Zasilacz impulsowy Mean Well HDR-30-15 z regulacją napięcia przeznaczony jest do systemów automatyki przemysłowej, energetyki, zabezpieczeń przemysłowych a także systemów alarmowych, telewizji przemysłowej, domofonów i wideodomofonów.

Specyfikacja techniczna (HDR-30-15):


• sprawność: 89%
• wyjście zasilania: 2A/15VDC
• zakres regulacji napięcia wyjściowego: 13,5V÷18V
• moc znamionowa: 30W
• napięcie tętnienia: 120 mVp-p
• zabezpieczenie przeciwprzeciążeniowe: 105-160%, ograniczenie prądu stałego, automatyczny powrót po usunięciu usterki
• zabezpieczenie nadnapięciowe: 18.8 ~ 22.5V
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -30 st. C ... +70 st. C
• wilgotność pracy: 20~90% RH, bez kondensacji
• temperatura przechowywania: -30 st. C ... +70 st. C
• zasilanie: 85÷264VAC / 120÷370VDC
• wymiary: 35 x 90 x 54,5 mm

  W zestawie:


• stacja bramowa Aco FAM-P-2NPZSACC - 1 szt;
• unifon Aco UP800 G2 - 2 szt;
• zasilacz Mean Well HDR-30-15 - 1 szt;
• brelok zbliżeniowy NB-G-ARX - 6 szt;
• instrukcja.
