ZESTAW SATEL PERFECTA 16-WRL + ANT-LTE-I + OPU-3P + 7Ah + AWT150 + PRF-LCD-WRL + MSP-300 R

Centrala alarmowa Satel Perfecta 16-WRL umożliwia stworzenie instalacji bezprzewodowej i hybrydowej (połączenie z tradycyjnym systemem przewodowym). Dwukierunkowa komunikacja z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R odbywa się w paśmie 433 MHz. W instalacji bezprzewodowej wykorzystywane są również czujki z serii MICRA oraz piloty MPT-350. Daje to możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych.
Wbudowany moduł GSM/GPRS umożliwia:


• współpracę z aplikacją PERFECTA CONTROL (system Android i iOS), z obsługą wiadomości PUSH,
• zdalną konfigurację z użyciem programu PERFECTA Soft,
• monitoring zdarzeń (np. do stacji monitorującej agencji ochrony),
• powiadamianie głosowe,
• sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu).

Centrala obsługuje 2 karty nano-SIM (brak w zestawie), co zapewnia ciągłość komunikacji - przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.
Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć (do 16 wejść i 12 wyjść) przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

System przewodowy z serii PERFECTA przeznaczony jest do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne, jak m.in. funkcjonalna i intuicyjna aplikacja na urządzenia mobilne PERFECTA CONTROL. Wbudowany moduł GSM/GPRS umożliwia m.in. współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, sterowanie / powiadomienie przez SMS. Centrala umożliwia podział obiektu na 2 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Cechy produktu (Perfecta 16-WRL):


• od 8 do 16 wejść programowalnych przewodowych: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC; możliwość obsługi czujek roletowych i wibracyjnych
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• dodatkowe 4 wyjścia bezprzewodowe do obsługi sygnalizatorów bezprzewodowych MSP-300
• wbudowane moduły: GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH); głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego); akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)
• zintegrowany moduł radiowy działający na częstotliwości 433 MHz, zapewniający szyfrowaną komunikację bezprzewodową: dwukierunkową (z manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R), jednokierunkową (z czujkami z serii MICRA i pilotami MPT-350)
• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie; możliwość przypisania wejścia do dwóch stref; sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD) i modułów rozszerzeń (INT-E, INT-O, INT-ORS)
• sterowanie systemem za pomocą: manipulatorów (do 4) - przewodowych PRF-LCD; lub bezprzewodowych PRF-LCD-WRL aplikacji mobilnej PERFECTA CONTROL; pilotów zdalnego sterowania MPT-350 (do 15)
• możliwość aktualizacji oprogramowania (firmware)
• hasła: 15 haseł użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• timery: 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie (manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS)

Specyfikacja techniczna (Perfecta 16-WRL):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 16
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 16
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 15
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 220 mA (w stanie gotowości), 240 mA (max.)
• pobór prądu z akumulatora: 120 mA (w stanie gotowości z akumulatora); 180 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 110 mm
• waga: 115 g



---

Antena Satel ANT-LTE-I przeznaczona jest do współpracy z centralami i modułami wyposażonymi w komunikatory komórkowe, do pracy w technologiach LTE, UMTS/HSPA+, GSM/GPRS/EDGE.

Specyfikacja techniczna (ANT-LTE-I):


• zastosowanie: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, PERFECTA 32 LTE, PERFECTA 32-WRL LTE, VERSA Plus, INTEGRA 128-WRL, GSM-X, GSM-X LTE, INT-GSM, INT-GSM LTE i MICRA
• do urządzeń pracujących w technologiach: LTE, UMTS/HSPA+, GSM/GPRS/EDGE
• złącze: IPX
• konstrukcja umożliwiająca montaż w obudowach OPU-2 B, OPU-3 P i OPU-4 P



---

Obudowa natynkowa Satel OPU-3 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych Satel, kontrolerów przejścia ACCO czy central kontroli dostępu ACCO-NT.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• podwójna ochrona sabotażowa
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g



---

Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm



---

Akumulator bezobsługowy 12V 7Ah


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.)
• wysokość całkowita: 100mm
• waga 2,0 kg



---

Manipulator bezprzewodowy Satel PRF-LCD-WRL służy do codziennej obsługi central serii PERFECTA 16-WRL i PERFECTA 32-WRL<. Szyfrowana komunikacja z centralą odbywa się dwukierunkowo - w paśmie 433 MHz. Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników. Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

* Jeśli w systemie alarmowym występuje tylko manipulator bezprzewodowy - należy go dodać do systemu przy pomocy komputera z zainstalowanym programem PERFECTA Soft (wymagany przewód Satel USB-RS - brak w zestawie) lub manipulatora przewodowego.

Cechy produktu (PRF-LCD-WRL):


• współpraca z centralami z serii PERFECTA 16--WRL i PERFECTA 32-WRL
• dwukierunkowa kodowana komunikacja radiowa w paśmie częstotliwości 433 MHz
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (PRF-LCD-WRL):


• pasmo częstotliwości pracy: 433,05 - 434,79 MHz
• zasięg komunikacji radiowej (​w terenie otwartym) - do 200 m
• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania: 12V DC
• bateria 2x CR123A 3V (w zestawie)
• ​​pobór prądu: 0,005mA (w stanie gotowości z baterii BT1), 50 mA (max. z baterii BT1)
• pobór prądu: 1 uA (w stanie gotowości z baterii BT2), 45 mA (max. z baterii BT2)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 280 g



---

  Bezprzewodowy sygnalizator zewnętrzny Satel MSP-300 R przeznaczony jest do współpracy z kontrolerem Satel MTX-300 (działającym na częstotliwości 433 MHz) oraz centralami PERFECTA 16-WRL i 32-WRL. W sygnalizatorze zastosowany został nowoczesny układ radiowy SPIRIT1 o zoptymalizowanym zarządzaniu energią, który zapewnia długą pracę urządzenia w trudnych warunkach. Bezproblemowe działanie MSP-300 zapewnia także bardzo wydajna bateria BAT-ER-3,6, która wykorzystywana jest w zastosowaniach specjalistycznych (m.in. wojskowych i medycznych).

Cechy produktu (MSP-300 R):


• współpraca z kontrolerem MTX-300 oraz centralami PERFECTA 16-WRL i PERFECTA 32-WRL
• sygnalizacja optyczna i akustyczna wyzwalana niezależnie drogą radiową
• sygnalizacja optyczna: super jasne diody LED
• sygnalizacja akustyczna: przetwornik piezoelektryczny
• możliwość wyzwolenia jednego z kilku sygnałów akustycznych
• zaawansowany układ radiowy zapewniający zoptymalizowaną komunikację przy niskim poborze prądu
• zdalna konfiguracja
• zasilanie wydajną baterią BAT-ER-3,6 o pojemności 13 Ah i o dużym zakresie temperatur pracy
• ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża

Specyfikacja techniczna (MSP-300 R):


• pasmo częstotliwości pracy: 433,05 ÷ 434,79 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 400 m
• poziom natężenia dźwięku (z odległości 1 m): do 105 dB
• klasa środowiskowa wg EN50130-5: IIIA
• temperatura pracy: -40°C ...+55 °C
• max. wilgotność: 93% (±3%)
• zasilanie: bateria ER34615 3.6V 12Ah
• czas pracy na baterii: do 3 lat
• pobór prądu: 0,6 mA (stan gotowości), 500 mA (max.)
• wymiary obudowy: 148 x 254 x 64 mm
• waga: 820 g

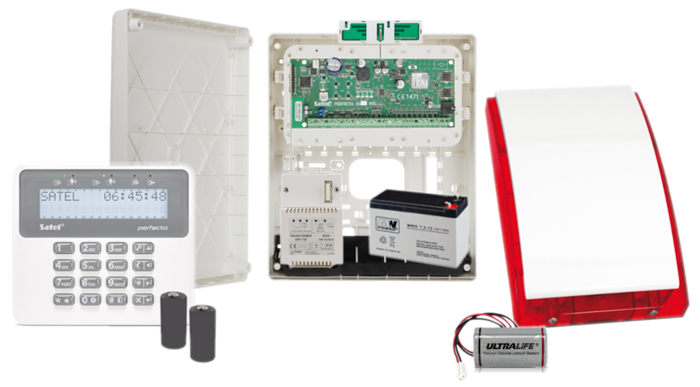

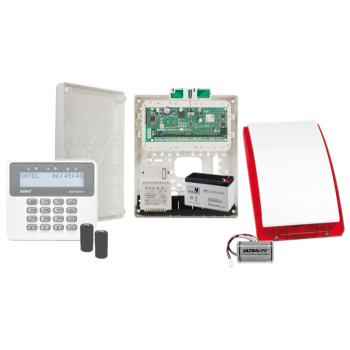

W zestawie:


• centrala alarmowa Satel PERFECTA 16-WRL - 1 szt;
• obudowa natynkowa plastikowa Satel OPU-3 P - 1 szt
• antena dwuzakresowa Satel ANT-LTE-I - 1 szt
• klawiatura bezprzewodowa Satel PRF-LCD-WRL - 1 szt;
• bateria CR123A 3V (do klawiatury) - 2 szt;
• zewnętrzny, bezprzewodowy sygnalizator Satel MSP-300 R - 1 szt;
• bateria Satel BAT-ER-3.6 (do sygnalizatora) - 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• akcesoria (kołki montażowe, rezystory, przewód do akumulatora);
• instrukcja skrócona.

Konfiguracja centrali odbywa się z użyciem programu Perfecta Soft (z podłączonego kablem RS-232 (TTL) komputera) - wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie.
