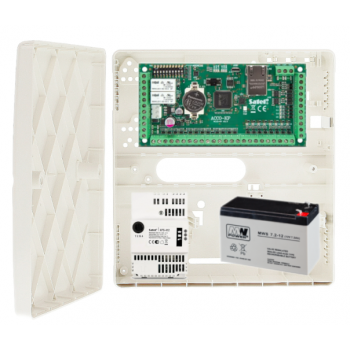

ZESTAW KONTROLI DOSTĘPU SATEL ACCO-KP2 Z OBUDOWĄ, ZASILACZEM I AKUMULATOREM

Kontroler przejścia Satel ACCO-KP2 przeznaczony jest do kontroli 1 przejścia (np. drzwi) w ramach systemów kontroli dostępu ACCO/ACCO NET. Może pracować także jako samodzielne urządzenie. Autoryzacja użytkowników odbywa się na podstawie kodu, transpondera pasywnego (karty, breloka, itp.) lub pastylki DALLAS.
Urządzenie posiada wiele opcji konfiguracji, w tym uprawnień użytkowników czy harmonogramów czasowych dla każdego z nich. Dostępna jest też nieulotna pamięć umożliwiająca rejestrację ponad 24 tysięcy zdarzeń.
Kontroler posiada 2 wyjścia typu OC mogące służyć do obsługi np. dwukierunkowych bramek czy furtek obrotowych, oraz 1 wyjście przekaźnikowe do obsługi zamka elektromagnetycznego lub innego urządzenia aktywującego przejście. Wejścia i wyjścia modułu można używać do współpracy z systemem alarmowym.
Programowanie ACCO-KP2 oraz funkcje oferowane przez niego różnią się w zależności od systemu, którego jest częścią. W ramach systemu ACCO konfiguracja odbywa się w programie ACCO-SOFT-LT, a komputer, na którym jest on zainstalowany, jest połączony z kontrolerem przez magistralę RS-485 przy użyciu konwertera ACCO-USB. Natomiast w ramach systemu ACCO NET konfiguracja kontrolera z centralą ACCO-NT odbywa się za pomocą magistrali RS-485. Natomiast centrala łączy się z serwerem i komputerem za pomocą programu ACCO Soft i protokołu TCP/IP.

Uwaga!

Moduł ACCO-KP2 jest obsługiwany w ramach systemu ACCO NET od wydania 1.8.

Cechy produktu (ACCO-KP2):


• nadzór nad pojedynczym przejściem z autoryzacją wejścia i wyjścia
• praca autonomiczna lub w systemie ACCO / ACCO NET
• 1024 użytkowników
• możliwość podłączenia do 2 terminali:
  • manipulator Satel ACCO-KLCDR: karta zbliżeniowa / kod,
  • klawiatura Satel ACCO-SCR: karta zbliżeniowa / kod,
  • czytniki Satel CZ-EMM, CZ-EMM2, CZ-EMM3 lub CZ-EMM4: karta zbliżeniowa,
  • czytnik Satel CZ-DALLAS: pastylka DALLAS,
  • czytniki innych producentów przesyłające dane w formacie Wiegand.
• obsługa różnych terminali umożliwiających identyfikację użytkownika - manipulatorów, klawiatur i czytników
• możliwość przydzielenia użytkownikowi kodu, karty zbliżeniowej (transpondera pasywnego w formie karty, breloka itp.) lub pastylki DALLAS
• definiowanie uprawnień użytkowników
• nieulotna pamięć do 24 576 zdarzeń
• Diody LED informujące o:
  • stanie komunikacji pomiędzy modułem a komputerem,
  • stanie zasilania,
  • odebraniu informacji o identyfikatorze,
  • stanie przekaźnika,
  • stanie wyjść.
• obsługiwane formaty transmisji:
  • EM Marin (czytniki Satel)
  • Wiegand 26, 32, 34, 36, 40, 42, 56
  • DALLAS
• harmonogramy czasowe
  • 256 schematów tygodniowych
  • 256 schematów dziennych
  • 256 ramek czasowych
• świąteczne schematy dostępu
• wejścia:
  • 5 wejść programowalnych: obsługa urządzeń z wyjściami typu NO i NC, różne typy reakcji
  • dodatkowe wejścia dedykowane do: podłączenia czytników, kontrolowania obecności czytników, podłączania obwodu sabotażowego
  • wejście zasilające
• wyjścia:
  • 2 wyjścia programowalne: wyjścia niskoprądowe typu OC, różne typy wyjść
  • dodatkowe wyjścia dedykowane do podłączania czytników
  • wyjście przekaźnikowe do sterowania zamkiem elektromagnetycznym, sterownikami bram lub innymi urządzeniami aktywującymi przejście
  • 4 wyjścia zasilające (0,5 A / 12 V DC)
• rejestrowanie informacji dotyczących kontroli czasu obecności
• pamięć FLASH zachowująca ustawienia kontrolera nawet po odłączeniu zasilania
• funkcja zabezpieczenia przed wielokrotnym użyciem tego samego kodu/karty dla uzyskania dostępu (anti-passback)
• port RS-485:
  • możliwość zbudowania systemu kontroli dostępu z samych modułów kontroli dostępu – system ACCO:
    • do 255 modułów w systemie,
    • autonomiczna praca modułów (wszystkie dane niezbędne do pracy przechowywane są w pamięci modułu),
    • konfigurowanie modułów w systemie za pośrednictwem konwertera ACCO-USB.
  • Możliwość podłączenia do centrali kontroli dostępu ACCO-NT – praca w systemie ACCO NET
• programowanie:
  • praca autonomiczna lub w systemie ACCO - komputer z programem ACCO-SOFT-LT
  • w systemie ACCO NET - komputer z programem ACCO Soft
• możliwość wymiany oprogramowania modułu bez konieczności jego demontażu
  • lokalnie (pojedynczy moduł) - podłączenie do gniazda USB modułu
  • przez magistralę RS-485 (1 lub wiele kontrolerów) – z wykorzystaniem konwertera ACCO-USB
  • zdalnie w trybie broadcast (1 lub wiele kontrolerów) – za pośrednictwem centrali ACCO-NT (w ramach systemu ACCO NET)
• odblokowanie lub zablokowanie przejścia zgodnie ze stworzonym w tym celu harmonogramem dostępu
• limitowanie wejść (dotyczy tylko systemu ACCO)
• kontrola stanu zasilania przy współpracy z zasilaczem APS-412 / APS-612 / APS-1412 (brak zasilacza w zestawie), podłączonym do złącza APS w module

Płytka elektroniki


1. złącze APS do podłączenia zasilacza Satel (np. APS-412, brak w zestawie)
2. przełączniki DIP-switch do ustawienia adresu modułu
3. diody LED
4. bateria litowa (CR2032 3V) podtrzymująca pracę zegara
5. gniazdo USB Micro-B
6. gniazdo RJ-45 do przyszłych zastosowań.

Specyfikacja techniczna (ACCO-KP2):


• wyjście przekaźnikowe (obciążenie rezystancyjne): 8A / 250V AC / 30V DC
• wyjscia OUT1...OUT12: 50 mA / 12V DC
• wyjścia +G1...+G4: 0.5A / 12V DC
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC (+/- 15%)
• pobór prądu: 110 mA (w stanie gotowości), 480 mA (max.)
• wymiary: 142 x 71 mm
• waga: 110 g

Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):


• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• ​miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
  • centrale alarmowe produkowane przez firmę SATEL
  • moduły rozszerzające produkowane przez firmę SATEL
  •  moduły komunikacyjne GSM produkowane przez firmę SATEL
  • kontrolery przejścia ACCO z zasilaczem i bez
  •  centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm

Zasilacz buforowy Satel APS-412 przeznaczony jest do zasilania urządzeń wymagających napięcia 12V. Posiada złącze dedykowane do współpracy z urządzeniami SATEL. Montaż zasilacza możliwy jest w obudowie (z oferty Satel) oraz na szynie DIN.

Cechy produktu (APS-412):


• wysoka efektywność, dzięki której nie wymaga transformatora sieciowego
• łączna wydajność prądowa zasilacza: 4 A
• możliwość dołączenia akumulatora żelowego kwasowo-ołowiowego 12V lub innego akumulatora 12V o podobnej charakterystyce ładowania - jako awaryjne źródło zasilania: kontrola stanu akumulatora, automatyczne odłączanie rozładowanego akumulatora
• regulacja napięcia
• zabezpieczenie przed pełnym rozładowaniem akumulatora
• zespół mikroprzełączników typu DIP-switch umożliwiających konfigurację ustawień zasilacza
• 3 wyjścia OC sygnalizujące awarię (wtedy następuje odcięcie od masy): brak zasilania AC, rozładowany akumulator, przeciążenie zasilacza
• 3 diody LED - optyczna sygnalizacja stanu zasilania sieciowego AC, akumulatora i przeciążenia zasilacza
• akustyczna sygnalizacja awarii
• wejściowy filtr przeciwzakłóceniowy
• dedykowane złącze do współpracy z nowymi modułami SATEL
• konstrukcja umożliwiająca montaż na szynie DIN 35 mm (w rozdzielnicach elektrycznych) oraz w obudowach OPU-3 P, OPU-4 P i OPU-4 PW
• zgodność z normą EN50131 Grade 2
• zabezpieczenia przeciwzwarciowe i przeciwprzeciążeniowe wyjścia zasilającego
• zabezpieczenie przeciwzwarciowe układu zasilania AC i układu ładowania akumulatora

Specyfikacja techniczna (APS-412):


• typ zasilacza: A
• obciążalność prądowa wyjść: WS, WB, WP (typu OC): 50 mA
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• napięcie zasilania: 230V AC
• napięcie zgłoszenia awarii akumulatora: 11,5 V (±10%)
• napięcie odcięcia akumulatora: 10,5 V (±10%)
• znamionowe napięcie wyjściowe: 12V DC
• wydajność prądowa: 4 A
• pobór prądu przez układy zasilacza: 57 mA
• prąd ładowania akumulatora (przełączalny): 0,5 A / 1 A
• wymiary: 122 x 59 x 77 mm
• waga: 306 g

Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• kontroler przejścia Satel ACCO-KP2 – 1 szt;
• zasilacz buforowy Satel APS-412 – 1 szt;
• obudowa natynkowa Satel OPU-4 P - 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.
