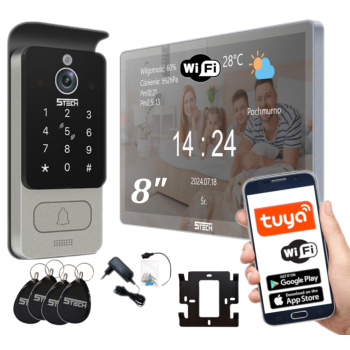

5TECH Virgo One PLUS (M) / 82228 to nowoczesny, cyfrowy zestaw wideodomofonowy, który łączy wysoką jakość obrazu, intuicyjną obsługę oraz zdalne sterowanie dzięki aplikacji Tuya Smart.

✨ Idealnie sprawdzi się w nowoczesnych domach i firmach, oferując pełną kontrolę nad dostępem do posesji – niezależnie od tego, gdzie się znajdujesz.

✨ Składa się z dotykowego, super cienkiego, lustrzanego monitora z ekranem IPS 8", umożliwiającego sterowanie furtką i bramą, a także z panelu zewnętrznego z kamerą o rozdzielczości Full HD (2 Mpx), czytnikiem zbliżeniowym Mifare 13,56MHz i szyfratorem.
✨ Kamera natynkowa posiada podświetlany przycisk dzwonka i klawiatura oraz szeroki kąt widzenia 160°, a diody IR zapewniają widoczność w nocy. Hermetyczna obudowa IP66 chroni przed złymi warunkami zewnętrznymi, a stopień ochrony IK07 przed aktami wandalizmu i uszkodzeniami.
✨ Monitor obsługuje kartę micro SD do 128Gb (wymagana do nagrywania – brak w zestawie), która umożliwia automatyczne zapisywanie wideo lub zdjęć osób dzwoniących. W każdej chwili można włączyć podgląd z wejść lub kamer oraz ręcznie nagrać wideo lub wykonać zdjęcie.


Nowoczesny system wideodomofonowy dwużyłowy – funkcje i zalety

👉 Instalacja dwużyłowa
Cały system łączy się jedynie 2 przewodami między monitorem a stacją zewnętrzną – idealne rozwiązanie tam, gdzie ilość kabli jest ograniczona.

👉 Podwójne sterowanie ze stacji zewnętrznej
Wbudowane 2 przekaźniki w panelu zewnętrznym umożliwiają niezależne sterowanie bramą i elektrozaczepem.

👉 Zasilanie elektrozaczepu bez dodatkowych przewodów
Elektrozaczep zasilany jest bezpośrednio ze stacji zewnętrznej – nie trzeba doprowadzać osobnego zasilania, ale należy stosować tylko niskoprądowe zaczepy (do 300 mA) i zabezpieczającą diodę.

👉 Dodatkowy przekaźnik w monitorze
Trzeci przekaźnik (znajdujący się w monitorze) umożliwia np. podłączenie napędu bramy garażowej.

👉 Wyjście COM-NO – automatyczne sterowanie po wywołaniu
Po wywołaniu stacji zewnętrznej (na ok. 2 sek.) może aktywować np. zewnętrzne oświetlenie, gong lub inne urządzenie, które uruchamia się za pomocą zwarcia między stykami.

👉 Wejście na dodatkowy przycisk dzwonkowy (w monitorze)
Umożliwia zamontowanie osobnego przycisku przy drzwiach wejściowych – przydatne, gdy gość już jest na posesji, a furtka lub brama będzie już otwarta. Wtedy nasz gość może zadzwonić na wideodomofon, przyciskając ten dodatkowy przycisk dzwonkowy.

👉 Obsługa kamer IP do 2 Mpx
Monitor współpracuje z kamerami IP do rozdzielczości 2 Mpx (1080p). Kamery o wyższej rozdzielczości mogą wymagać zmiany rozdzielczości. Wyjątek stanowią niektóre kamery Dahua, w których obraz domyślnie wysyłany jest z pod-strumienia (substream), więc nie trzeba zmieniać rozdzielczości.

👉 Integracja z siecią IP
Aby wyświetlić obraz z kamery na monitorze, należy wprowadzić adres IP i hasło danej kamery. Monitor i kamera muszą działać w tej samej sieci.


Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• kod - proste i wygodne wejście do obiektu za pomocą specjalnego zestawu cyfr, możliwość otwieranie furtki i bramy niezależnymi kodami
• monitor wewnętrzny – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon.



Aplikacja mobilna Tuya Smart

Z wideodomofonem Virgo One PLUS zawsze możesz przyjąć gości, nawet gdy nie ma Cię w domu. Za każdym razem, gdy ktoś zadzwoni do Twoich drzwi, otrzymasz powiadomienie na telefon z możliwością połączenia się z osobą dzwoniącą, a nawet otworzenia jej drzwi i bramy.
Aplikacja dostępna jest na telefony z systemem Android i iOS.




Przykładowy schemat podłączenia zestawu:

Legenda:

1. monitor nr 1
2. monitor nr 2 (brak w zestawie)
3. przycisk wyjścia furtki (brak w zestawie)
4. przycisk wyjścia bramy (brak w zestawie)
5. elektrozaczep (max. 300mA, niskoprądowy, brak w zestawie)
6. automat sterowania bramą (brak w zestawie)
7. stacja zewnętrzna
8. B1 / B1 (wejście / wyjście monitora)
9. NO / COM / NC (podłączenie elektrozaczepu)
10. NO / COM / NC (podłączenie bramy 1)
11. +12V / GND (zasilanie elektrozaczepu)
12. K1 / K2 / GND (podłączenie przycisku wyjścia)
13. DRZWI 1 (jeśli w instalacji występuje 1 stacja zewnętrzna)
14. DRZWI 2 (jeśli w instalacji są 2 stacje zewnętrzne, wtedy pierwszą należy ustawić na DRZWI 1, a kolejną na DRZWI 2)

Przełącznik na pozycji M ustawia 12V na złączu ZASILANIE ZACZEPU
Przełącznik na pozycji E ustawia 20V na złączu ZASILANIE ZACZEPU


---

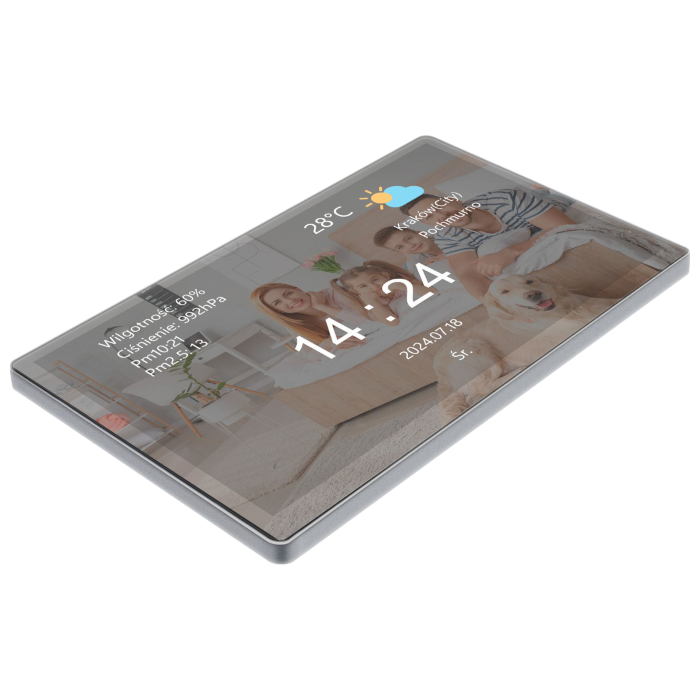

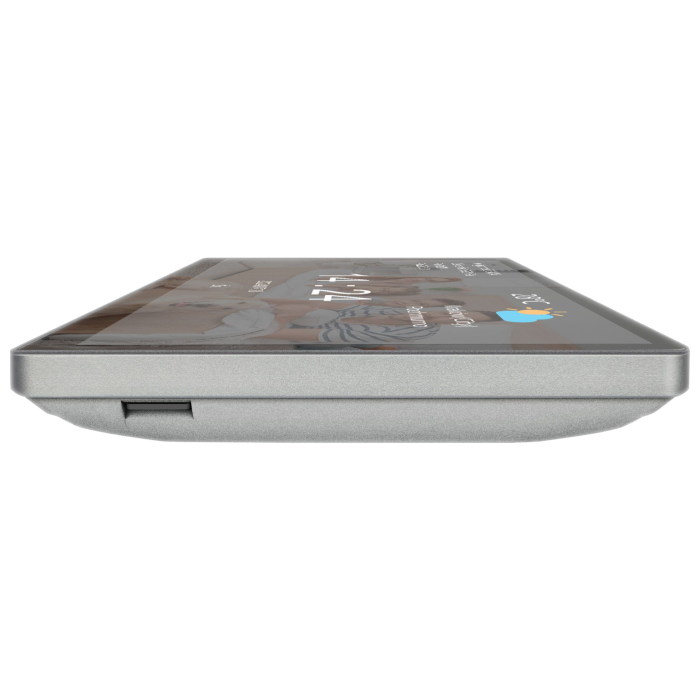

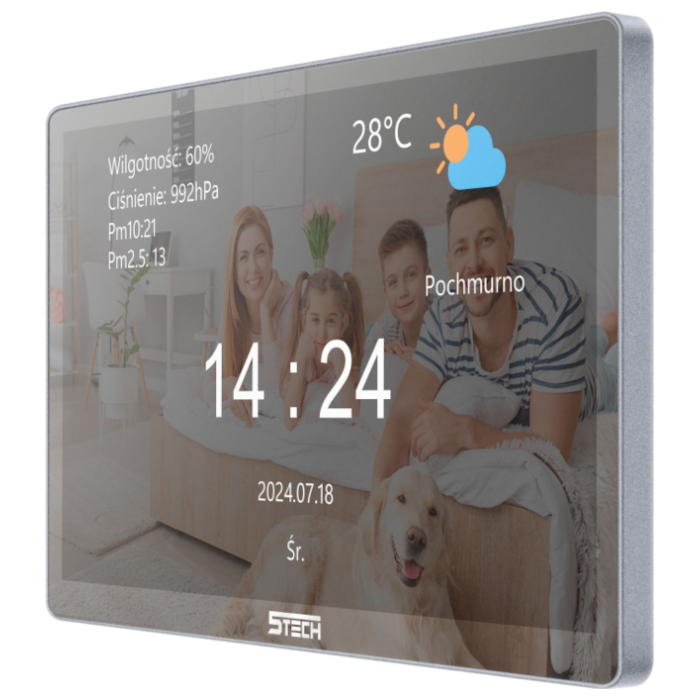

Monitor dotykowy Virgo One PLUS (M) - najważniejsze cechy



Podstawowe funkcje

• ekran dotykowy 8" IPS
• połączenie monitora do sieci internetowej za pomocą Wi-Fi lub kablem Ethernet
• obsługa kart microSD do 128 Gb (brak w zestawie)
• system 2 żyłowy, tylko 2 żyły od monitora do stacji zewnętrznej
• działanie na dużych odległościach nawet do 300m.

Obsługa kamer i wejść

• możliwość podłączenia 2 kamer IP marki Dahua lub Hikvision do 2Mpx
• w każdej chwili możemy wywołać obraz z wejść lub kamer i ręcznie uruchomić rejestrację wideo lub wykonać zdjęcie
• w przypadku posiadania 2 lub więcej monitorów istnieje możliwość dzwonienia na wybrany - funkcja interkomu
• możliwość podłączenia do 6 monitorów
• możliwość podłączenia 2 stacji bramowych (2 drzwi)
• możliwość sterowania każdym napędem bramy, niezależnie od rodzaju i producenta, bez konieczności stosowania dodatkowych modułów lub przekaźników

Nagrywanie i rejestracja

• tryb zapisu: wideo lub zdjęcie
• możliwość ustawienia według harmonogramu głośności dzwonka, rodzaju i czasu dzwonienia według ustalonego przez siebie zakresu godzin
• odtwarzanie zapisanych materiałów wideo i zdjęć z monitora
• detekcja ruchu - opcjonalnie - regulacja czułości

Funkcje sieciowe i aplikacja mobilna

• darmowa aplikacja Tuya Smart (Android/iOS, język polski)
• podgląd i komunikacja z osobą dzwoniącą przez telefon
• zdalne otwieranie furtki lub bramy z telefonu
• obsługa do 6 telefonów z przekierowywaniem połączeń do aplikacji Tuya Smart
• zdalne wywoływanie obrazu z kamer i wejść

Tryb gotowości i widżety

• 3 tryby gotowości: ekran wyłączony, pogoda, ramka cyfrowa
• wyświetlanie pogody i zanieczyszczenia powietrza PM2.5 / PM10 (po ustawieniu lokalizacji i połączeniu monitora z aplikacją)
• możliwość ustawienia harmonogramu godzinowego wyświetlania widżetu pogodowego
• ramka cyfrowa: możliwość prezentacji zdjęć (album - np. kilka zdjęć na zmianę), regulacja szybkości wyświetlania
• możliwość ustawienia muzyki w tle ramki cyfrowej (regulacja głośności)

Dźwięk i powiadomienia

• 5 rodzajów dzwonków do wyboru
• możliwość ustawienia własnego dzwonka (plik MP3 z karty SD)
• 10-stopniowa regulacja głośności dzwonka
• osobne dzwonki dla 2 drzwi
• możliwość ustawienia według harmonogramu głośności dzwonka, rodzaju i czasu dzwonienia według ustalonego przez siebie zakresu godzin
• skrzynka głosowa (opcjonalnie): osoba dzwoniąca może zostawić wiadomość podczas naszej nieobecności
• regulowany czas włączenia skrzynki głosowej
• regulacja czasu otwierania zamka: 1–10 sekund
• melodia dzwonka słyszalna przy przycisku stacji bramowej (regulowana głośność)

Legenda:

1. Wyświetlacz 8" IPS
2. Mikrofon
3. Gniazdo na kartę SD (brak w zestawie)



---



Panel zewnętrzny 82228 - najważniejsze cechy



Podstawowe funkcje

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• podświetlenie nocne: diody IR (podczerwień)
• zabezpieczenie przed nieautoryzowanym użyciem

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• wbudowany zamek szyfrowy do otwierania wejścia za pomocą kodu (obsługa max. 200 kodów)
• podświetlana klawiatura i przycisk dzwonka (białe podświetlenie)
• regulowany czas podświetlenia klawiszy po ostatnim naciśnięciu klawisza w trybie nocnym: 1s - 99s
• otwieranie furtki i bramy niezależnymi kodami
• programowanie z klawiatury

  Legenda:

1. IR LED
2. Mikrofon
3. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
4. Głośnik
5. Kamera
6. Fotorezystor
7. Klawiatura - szyfrator
8. Przycisk wywołania
9. Potencjometr - głośność
10. Wtyczka
11. Przełącznik DRZWI1 / DRZWI2
12. Napięcie zaczepu ML12V/ EL20V



Specyfikacja techniczna:

Monitor:


• ekran dotykowy 8" IPS
• rozdzielczość wyświetlania: 1024x600 px
• rozdzielczość zapisu: 1920x1080 px
• standard obrazu: 1080p 25FPS
• tryb zapisu: wideo lub zdjęcie
• regulacja czasu otwierania zamka: 1-10 sek.
• 5 rodzajów dzwonków do wyboru
• 10-stopniowa regulacja głośności dzwonka
• obsługa karty micro SD do 128GB (klasa szybkości minimum 10, brak w zestawie)
• sterowanie bramą automatyczną
• sygnał wejściowy: max. 1080p (2mpx)
• system: połączenie max. 6 monitorów, 2 stacji zewnętrznych, 2 kamer IP
• montaż natynkowy
• typ połączenia: dwukierunkowy duplex
• temperatura pracy: 0°C ...+50°C
• zasilanie: 24V-28V DC (zasilacz w zestawie)
• pobór mocy: 1,5W (czuwanie), 7W (praca)

Panel zewnętrzny:


• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• typ przycisków: sensoryczne
• podświetlenie nocne: diody IR (podczerwień)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz
• odległość odczytu karty: ≤3cm
• obsługa max. 200 kart
• zamek szyfrowy do otwierania wejścia - max. 200 kodów
• otwieranie zaczepu: karta, kod, przycisk wyjścia
• obudowa: metal / akryl
• stopień ochrony: IP66, IK07
• montaż natynkowy
• temperatura pracy: -30°C ...+55°C
• wilgotność pracy: 10%RH - 95%RH
• zasilanie: 24V DC (brak w zestawie)
• pobór prądu: 150mA
• pobór mocy: 0,15W (tryb gotowości)

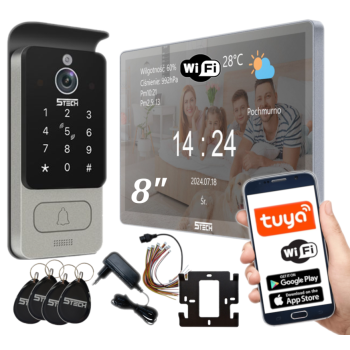

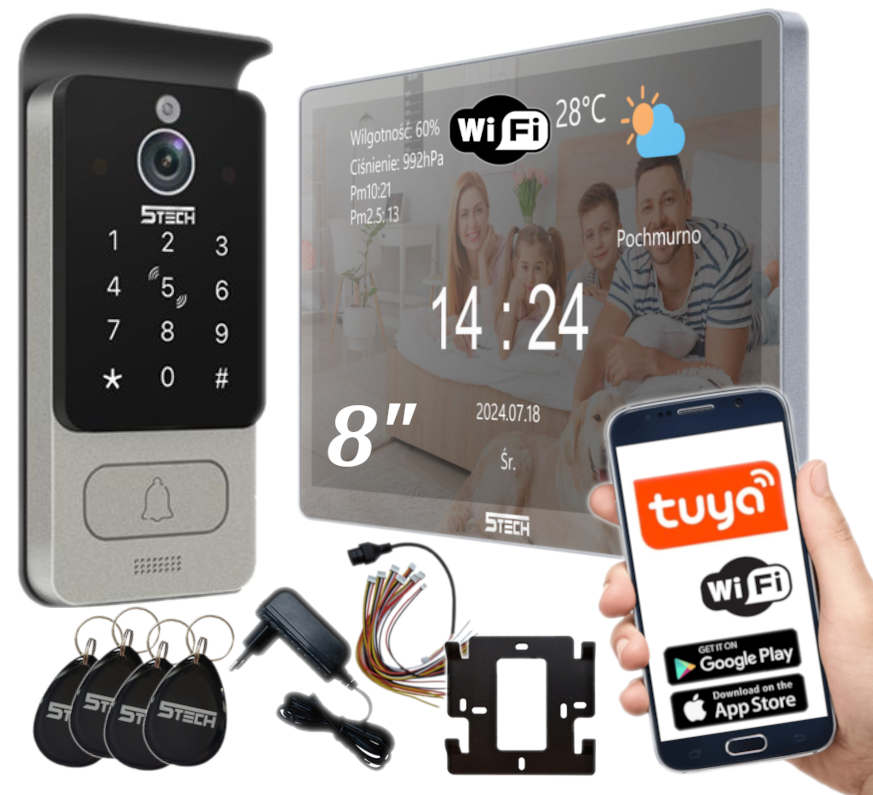

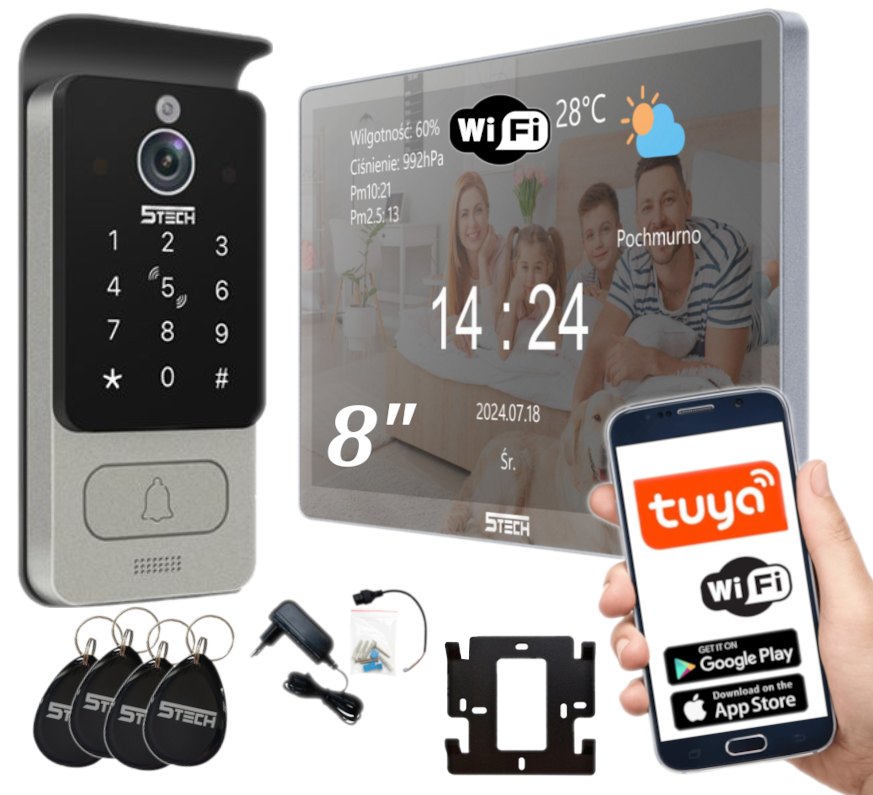

W zestawie:


• ​panel bramowy 5TECH 82228 - 1 szt;
• monitor 5TECH Virgo One Plus (M) - 1 szt;
• uchwyt ścienny (do monitora) - 1 szt;
• zasilacz sieciowy (do monitora) - 1 szt;
• brelok zbliżeniowy - 4 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.

❗ Zestaw nie zawiera elektrozaczepu, zalecany niskoprądowy o poborze prądu max. 300mA, napięcie 24VDC.

❗ Zasilacz w zestawie jest wtyczkowy. Jeśli istnieje potrzeba montażu zasilacza w rozdzielni to można zakupić dedykowany na szynę DIN - model HDR-15-24 (dostępny osobno w innej naszej ofercie).
