ZESTAW DOMOFONOWY ACO FAM-P-2NPZSACC NT + 2 UNIFONY INS-UP720B + TR DIN 1,2A 12V + 6 BRELOKÓW

Zestaw domofonowy ACO sprawdzi się w domach dwurodzinnych, zapewniając kompleksową kontrolę dostępu. Składa się ze stacji bramowej z czytnikiem RFID i szyfratorem, 2 unifonów słuchawkowych, transformatora o mocy 1,2A / 11,5V oraz 6 breloków zbliżeniowych. Zestaw zapewnia nie tylko bezpieczeństwo, ale także wygodę użytkowania.

Stacja bramowa posiada czytnik RFID, który umożliwia szybkie otwieranie bramy lub wejścia za pomocą specjalnych kart / breloków RFID. To idealne rozwiązanie dla osób poszukujących prostego i efektywnego sposobu kontroli dostępu do posesji. Szyfrator umożliwia wejście do lokalu za pomocą specjalnego kodu PIN.

Unifony pozwalają na natychmiastową komunikację z osobami znajdującymi się na zewnątrz, co zapewnia wygodę i bezpieczeństwo użytkownikom.

Dodatkowo, transformator 1,2A / 11,5V zapewnia niezbędną energię do działania całego systemu, gwarantując jego stabilność i niezawodność.

Zestaw domofonowy ACO to nie tylko narzędzie bezpieczeństwa, ale także wygoda i komfort dla użytkowników domów jednorodzinnych, zapewniając kompleksową kontrolę dostępu i łatwą komunikację z osobami z zewnątrz.

Uwaga!

Do zaprogramowania breloków RFID niezbędny jest przewód Aco CDN-USB (do dokupienia osobno).


---

Stacja bramowa Aco FAM-P-2NPZSACC NT to dwuprzyciskowy panel do systemów wideodomofonowych i domofonowych.
Posiada 2 podświetlane przyciski wywołania, które zapewniają łatwy dostęp dla mieszkańców i pracowników.
Wyposażona w czytnik RFID Unique 125kHz oraz szyfrator, umożliwia wygodne otwieranie drzwi za pomocą breloka/karty RFID lub 4-cyfrowego kodu.
Urządzenie przeznaczone jest do montażu natynkowego. Jest odporne na warunki atmosferyczne oraz akty wandalizmu.


Wygodny i łatwy dostęp

• 12 lokali (2 indywidualne przyciski wywołania + 10 z zamka szyfrowego)
• 2 indywidualnie podświetlane przyciski wywołania oraz dodatkowe 10 lokali w przypadku wywołania dzwonienia również z zamka szyfrowego (opcja domyślnie wyłączona; opcjonalnie za pomocą programu komputerowego zakres może być rozszerzony do 150, wymagany przewód CDN-USB, brak w zestawie)
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera, wymagany kabel do programowania CDN-USB)
• zamek szyfrowy – indywidualny 4-cyfrowy kod otwarcia dla każdego lokalu
• możliwość wejścia do lokalu za pomocą breloka / karty RFID lub kodu
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu
• indywidualnie podświetlane przyciski wywołania
• łatwo wymienne podświetlane pole opisowe



Funkcjonalność systemowa

• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• obsługa wielowejściowych systemów Master/Slave
• funkcja otwierania korytarzowego
• obsługa zewnętrznego przycisku otwierania
• możliwość podłączenia elektrozaczepów różnego typu
• kompatybilność z systemami: CDNP, Inspiro, Familio P/PV



Sterowanie urządzeniami zewnętrznymi

• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową
• realizowane za pomocą zamka szyfrowego, breloka lub odbiornika
• wymagany moduł I/O mini (brak w zestawie)



Udogodnienia dla osób z niepełnosprawnościami

• podświetlane przyciski klawiatury, opcjonalnie z wytłoczonymi znakami alfabetu Braille’a
• akustyczna i optyczna sygnalizacja funkcji panelu
• automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy
• możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U, brak w zestawie)



Programowanie i konfiguracja

• indywidualne ustawiania parametrów dźwięków
• intuicyjna i komfortowa obsługa i konfiguracja
• programowanie wszystkich ustawień z poziomu komputera (wymagany kabel do programowania CDN-USB, brak w zestawie)
• darmowe oprogramowanie dostępne na stronie producenta
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu



Prosty montaż, wysoka odporność

• montaż: natynkowy lub podtynkowy (wymagany konwerter do montażu podtynkowego FAM-R-S NT/PT, brak w zestawie)
• odporność na akty wandalizmu
• odporność na warunki atmosferyczne (-20°C do +50°C)

Schemat montażu panelu z odbiornikami pasywnymi (INS-UP720B/BX, INS-UP720M, INS-UP):

1. Panel zewnętrzny serii CDN, Familio P/PV, Inspiro
2. Unifon nr 1
3. Unifon nr 2
4. Unifon nr 3 (brak w zestawie)
5. Unifon nr 4 (brak w zestawie)
6. Elektrozaczep (brak w zestawie)
7. Transformator 11,5V AC / Zasilacz 15V DC

Połączenia:

• panel zewnętrzny - unifon: przewód 2-żyłowy
• unifon - unifon: przewód 2-żyłowy
• panel zewnętrzny - transformator / zasilacz: przewód 2-żyłowy
• transformator / zasilacz podłączane do 230V
• panel zewnętrzny - elektrozaczep: przewód 2-żyłowy

Specyfikacja techniczna (FAM-P-2NPZSACC NT):

• max. liczba abonentów: 12 lokali (2 indywidualne przyciski wywołania + 10 z zamka szyfrowego)
• obsługa breloków zbliżeniowych: 192 breloki
• montaż: podtynkowy / natynkowy (dodatkowa puszka montażowa PNT2-FAM-P NT; brak w zestawie); opcjonalnie dodatkowy zestaw ułatwiający montaż podtynkowy w słupku/płycie gipsowej (MONT-PPT-FAM; brak w zestawie)
• płaski panel przedni o grubości 2mm oraz przyciski ze stali nierdzewnej szczotkowanej
• wyjścia:
  • 2x złącza śrubowe „ELOCK”: podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub odułu przekaźnika CDN-PK (max. 5A, np. zwora elektromagnetyczna)
  • 2x złącza śrubowe: podłączenie sygnału audio: „LINE+” i „LINE-”
  • wejścia:
    • 2x złącza śrubowe: podłączenie zasilania „+DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
    • 1x złącze śrubowe „INPUT”: podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu. Np. zewnętrzny przycisk otwierania
    • 1x złącze śrubowe: podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
    • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• montaż: natynkowy lub podtynkowy (wymagany konwerter do montażu podtynkowego FAM-R-S NT/PT, brak w zestawie)
• typ instalacji: cyfrowa 2-żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• dopuszczalne obciążenie wyjścia elektrozaczepu: 1A
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• pobór mocy: ~ 1,3W (w trybie czuwania), max. 250 mA (bez elektrozaczepu)
• wymiary panelu: 174,8 x 67,8 mm
• wymiary puszki natynkowej: 177,1 x 70 x 41/30 mm



---

Unifon cyfrowy ACO INS-UP720B (G2) posiada tradycyjne odkładanie słuchawki na 2 zaczepy. To rozwiązanie zapewnia nie tylko wygodę użytkowania, ale także eliminuje problem łamania zaczepów, co przekłada się na dłuższą żywotność urządzenia. Dodatkowo, możliwość 3-stopniowej regulacji głośności dzwonka pozwala dostosować poziom dźwięku do swoich preferencji.
Unifon przeznaczony jest do montażu natynkowego.

Cechy produktu (INS-UP720B (G2)):


• 3-stopniowa regulacja głośności dzwonienia
• 1 przycisk: otwieranie
• podwójny zaczep odkładania słuchawki (eliminuje problem łamania się zaczepów)
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDN, Inspiro oraz Familio P/PV
• funkcja hold: możliwość odłożenia słuchawki bez rozłączenia rozmowy
• automatyka domowa: sterowanie urządzeniami zewnętrznymi (np. bramą, szlabanem, roletami)
• montaż: natynkowy
• instalacja cyfrowa, 2-żyłowa

Specyfikacja techniczna (INS-UP720B (G2)):




• materiał: obudowa z tworzywa ABS
• kolor: biały
• odkładanie słuchawki - tradycyjne
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa
• wejścia: złącza śrubowe ARK
• wymiary: 201 x 80 x 45 mm



---

Transformator sieciowy ACO TR 11,5V 1,2A dedykowany na szynę DIN

Specyfikacja techniczna (TR 11,5V 1.2A DIN):


• wyjścia: 11,5V AC: złącza śrubowe ARK
• wejścia: 230V: złącza śrubowe ARK
• montaż: szyna DIN
• napięcie:
  • wejściowe: 230V/50Hz
  • wyjściowe: 11,5V AC
• prąd: 1,2A
• wymiary: 3 moduły DIN

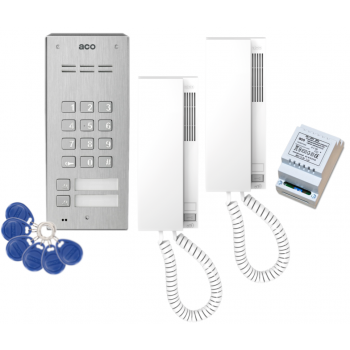

  W zestawie:


• stacja bramowa Aco FAM-P-2NPZSACC NT - 1 szt;
• unifon Aco INS-UP720B - 2 szt;
• transformator ACO TR 11,5V 1.2A DIN - 1 szt;
• brelok zbliżeniowy NB-G-ARX - 6 szt;
• instrukcja.
