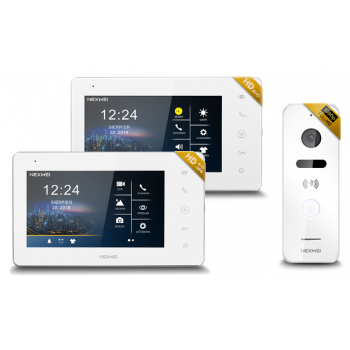

ZESTAW WIDEODOMOFONOWY NEXWEI NW-VO2HR-W + NW-VI9S-W + NW-VI9E-W 1080p 7" LCD IPS 15V +CZYTNIK RFID

Zestaw wideodomofonowy 1080p NEXWEI z 2 monitorami

1-abonentowy panel zewnętrzny Nexwei NW-VO2HR-W posiada obraz o wysokiej rozdzielczości FULL HD 1080p. Obsługuje 4 standardy: AHD, CVI, TVI, CVBS (możliwość przełączenia). Dzięki diodom IR mamy dodatkowe doświetlenie wizerunku gościa w gorszych warunkach oświetleniowych.
Panel posiada czytnik kart (breloków) zbliżeniowych RFID 125kHz, który ułatwia wejście do lokalu za pomocą karty lub breloka zbliżeniowego. Port Wiegand 26/ID umożliwia stworzenie systemu rozproszonych punktów kontroli dostępu.
Jest stosunkowo wąski, dlatego idealne nadaje się do montażu natynkowego na słupkach ogrodzeniowych oraz elewacji budynku. Posiada wodoodporną obudowę, więc jest odporny na złe warunki atmosferyczne.

Kąt widzenia kamery to 110 st. (poziom) / 62 st. (pion).
Zalecana wysokość montażu to 150 cm od podłoża.

Opis urządzenia:

1. Mikrofon
2. Kamera
3. Diody IR LED
4. Czytnik RFID
5. Przycisk wywołania
6. Głośnik

Specyfikacja techniczna:


• ilość użytkowników: 1
• rozdzielczość: 1080p
• standard przesyłu obrazu: AHD, CVI, TVI, CVBS (możliwość przełączenia)
• kąt widzenia kamery: szeroki kąt 110 st. (poziom) / 62 st. (pion)
• otwieranie kartą RFID: tak, EM 125 kHz
• otwieranie kodem: nie
• podświetlenie przycisku LED: tak
• doświetlenie nocne: 6 diod IR
• port Wiegand 26/ID: tak
• wyjście sterujące elektrozaczepem: NO/NC
• system okablowania (skrętka, przewód telekomunikacyjny): 4-żyłowy + 2 żyły do RFID i elektrozaczepu
• transmisja: automatyczny half-duplex
• kolor: biały
• stopień ochrony: IP66
• montaż: natynkowy + podstawka kątowa
• materiał: stop cynku + szkło akrylowe
• temperatura pracy: -30 st. C ... +60 st. C
• zasilanie: 10-15V
• wymiary: 128 x 48 x 20 mm



---

Wideomonitor NEXWEI NW-VI9S-W posiada dotykowy, kolorowy ekran 7" LCD IPS (1024 x 600) i szereg funkcjonalności (m.in. zegar, kalendarz, budzik, alarm), które sprostają oczekiwaniom najbardziej wymagających klientów. Obsługuje sygnały wideo z technologii CVBS, AHD, HD-TVI i HD-CVI w rozdzielczości 800TVL / 720P / 1080P, co czyni go urządzeniem uniwersalnym i innowacyjnym. W monitorze zastosowano technologię HD IPS, która dotąd była znana z monitorów dla grafików. Zapewnia ona:


• wyjątkowo dobre odwzorowanie kolorów - większa głębia i nasycenie,
• szeroki kąt widzenia - obraz jest bardzo wyraźny bez względu na kąt patrzenia na monitor.

Dzięki funkcji automatycznej sekretarki możemy pozostawić indywidualną, spersonalizowaną przez nas wiadomość powitalną i pożegnalną dla gości, np. „Sklep jest czynny w godz. 9:00-17:00, pozostaw wiadomość po sygnale”, „Dziękujemy za wiadomość, skontaktujemy się wkrótce”.

Monitor posiada gniazdo na kartę pamięci od 2GB do 128GB (brak w zestawie), po jej zastosowaniu uaktywnia się:


• detekcja ruchu: automatyczne nagrywanie 1-min filmów wideo po wykryciu ruchu (możliwość ustawienia przedziału czasowego aktywności funkcji),
• automatyczne nagrywanie 1 min. sekwencji wideo po wykryciu ruchu w obszarze widzenia panelu wideodomofonowego lub podłączonej kamery CCTV,
• automatyczne wykonywanie zdjęć po wciśnięciu przycisku dzwonka pamięć wbudowana ok 90 zdjęć.

Monitor posiada 2 wejścia do podłączenia paneli zewnętrznych (wejściowych), 2 wejścia na kamery CCTV oraz 3 wejścia na dodatkowe monitory. Po zastosowaniu dodatkowego monitora uzyskujemy funkcję interkomu (można dzwonić do jednego wybranego monitora lub wszystkich naraz). Mamy też możliwość otwierania bramy (wymagany moduł Nexwei NW-EX2, brak w zestawie). Możliwa jest także rozbudowa systemu o moduł NEXWEI NW-005 do obsługi wideodomofonu za pomocą telefonu, co pozwala na przekierowanie rozmowy na smartfona, prowadzenie rozmowy czy otwieranie elektrozaczepu.

Cechy produktu:


• wyświetlacz: ekran dotykowy 7" LCD IPS
• rozdzielczość: 1024 x 600
• obsługiwane sygnały wideo: CVBS / AHD / TVI / CVI
• funkcja pamięci - obsługa kart microSD od 2GB do 128GB - klasa 10 lub szybsza, system plików FAT32 (brak w zestawie)
• interkom adresowalny oraz rozgłoszeniowy – można dzwonić do jednego wybranego monitora lub wszystkich naraz
• nasłuch monitorów (pozwala nasłuchiwać dźwięk z innych pomieszczeń): tak (możliwość wyłączenia)
• 2 wejścia na dla kamery CCTV oraz 3 wejścia na dodatkowe monitory
• język menu: polski, angielski, rosyjski
• funkcjonalności: zegar/kalendarz, alarm/budzik (4 alarmy), tryb nocny (specjalna głośność dzwonka w godz. 22.00-7.00)
• detekcja ruchu: automatyczne nagrywanie 1-min filmów wideo po wykryciu ruchu (możliwość ustawienia przedziału czasowego aktywności funkcji)
• automatyczne nagrywanie 1 min. sekwencji wideo po wykryciu ruchu w obszarze widzenia panelu wideodomofonowego lub podłączonej kamery CCTV
• możliwość nagrywania wiadomości głosowych przez gości w razie nieobecności użytkownika
• możliwość nagrania własnego komunikatu, który będzie odtwarzany przez panel wideodomofonowy jako komunikat początkowy i końcowy
• automatyczne wykonywanie zdjęć po wciśnięciu przycisku dzwonka pamięć wbudowana ok 90 zdjęć
• otwieranie bramy (wymaga modułu NW-EX2, brak w zestawie)
• własne dzwonki (obsługa plików mp3)
• wbudowane dzwonki: 13 polifonicznych melodii
• 10-stopniowa regulacja głośności dzwonka i rozmów
• opcja ustawienia własnych tapet (pliki .jpg < 300kB)
• odtwarzacz multimedialny
• kolor: biały

Opis urządzenia:


1. Mikrofon
2. Podgląd
3. Przycisk rozmowy (Odbierz/Zakończ/ Góra lub lewo)
4. Menu (Wróć / Zakończ rozmowę / Menu główne)
5. Otwieranie (Otwórz furtkę lub bramę / Dół lub prawo)
6. Przycisk zatwierdzający (Potwierdź / Wejdź do ustawień)

Specyfikacja techniczna:


• wyświetlacz 7" LCD IPS,  kolorowy
• ekran dotykowy: tak
• rozdzielczość: 1024 x 600
• obsługiwane sygnały wideo: AHD, CVBS, CVI, TVI
• obsługiwane rozdzielczości: 800TVL / 720P / 1080P
• wejścia dla kamer CCTV: 2
• max. liczba paneli wejściowych: 2
• max. liczba dodatkowych monitorów: 3
• pamięć: tak, obsługa kart MicroSD od 2GB do 128GB (brak w zestawie)
• ręczny zapis zdjęć/filmów: tak
• automatyczne wykonywanie zdjęć po wciśnięciu dzwonka (pamięć wbudowana ok 90 zdjęć): tak
• rejestrator DVR: tak
• detekcja ruchu: tak (funkcja DVR)
• wiadomości głosowe / dyktafon: tak
• komunikat głosowy dla odwiedzających / automatyczna sekretarka: tak
• regulacja głośności rozmowy i dzwonka: tak, 10-stopniowa
• język menu: Polski, Angielski, Rosyjski
• interkom adresowalny oraz rozgłoszeniowy – można dzwonić do jednego wybranego monitora lub wszystkich naraz
• otwieranie bramy: tak (wymagany moduł Nexwei NW-EX2, brak w zestawie)
• własne dzwonki: tak, obsługa plików MP3
• wbudowane dzwonki: 13 polifonicznych melodii
• własne tapety: tak, pliki .jpg poniżej 300kb
• odtwarzacz multimedialny: tak
• nasłuch monitorów (pozwala nasłuchiwać dźwięk z innych pomieszczeń): tak (możliwość wyłączenia)
• transmisja: automatyczny half-duplex
• max. długość instalacji: do 200m, przekrój przewodu 0,1mm2 na każde 10 m odległości
• system okablowania: 4-żyłowy
• temperatura pracy: -30°C ... +60°C
• zasilanie: 15V DC / 0.8A
• pobór mocy: 2,5W (czuwanie), 9W (max. praca)
• wymiary: 216 x 129 x 14 mm
• waga: 0,55 kg



---

Wideomonitor NEXWEI NW-VI9E posiada ekran kolorowy 7" i szereg funkcjonalności (m.in. zegar, kalendarz, budzik, alarm), które sprostają oczekiwaniom najbardziej wymagających klientów. Obsługuje sygnały wideo z technologii CVBS, AHD, HD-TVI i HD-CVI, co czyni go urządzeniem uniwersalnym i innowacyjnym.
Monitor posiada 2 wejścia do podłączenia panel zewnętrznych (wejściowych), 2 wejścia na kamery CCTV oraz 3 wejścia na dodatkowe monitory. Po zastosowaniu dodatkowego monitora uzyskujemy funkcję interkomu (można dzwonić do jednego wybranego monitora lub wszystkich naraz). Mamy też możliwość otwierania bramy (wymagany moduł Nexwei NW-EX2, brak w zestawie). Możliwa jest także rozbudowa systemu o moduł NEXWEI NW-005 do obsługi wideodomofonu za pomocą telefonu, co pozwala na przekierowanie rozmowy na smartfona, prowadzenie rozmowy czy otwieranie elektrozaczepu.

Cechy produktu:


• wyświetlacz: 7" LCD
• rozdzielczość: 800x480
• obsługiwane sygnały wideo: CVBS / AHD / TVI / CVI
• interkom adresowalny oraz rozgłoszeniowy – można dzwonić do jednego wybranego monitora lub wszystkich naraz
• nasłuch monitorów (pozwala nasłuchiwać dźwięk z innych pomieszczeń): tak (możliwość wyłączenia)
• 2 wejścia na dla kamery CCTV oraz 3 wejścia na dodatkowe monitory
• język menu: polski, angielski, rosyjski
• funkcjonalności: zegar/kalendarz, alarm/budzik (4 alarmy), tryb nocny (specjalna głośność dzwonka w godz. 22.00-7.00)
• 10-stopniowa regulacja głośności rozmowy i dzwonków
• wbudowane dzwonki: 13 polifonicznych melodii
• kolor: biały

Opis urządzenia:


1. Mikrofon
2. Podgląd
3. Przycisk rozmowy (Odbierz/Zakończ/ Góra lub lewo)
4. Menu (Wróć / Zakończ rozmowę / Menu główne)
5. Otwieranie (Otwórz furtkę lub bramę / Dół lub prawo)
6. Przycisk zatwierdzający (Potwierdź / Wejdź do ustawień)

Specyfikacja techniczna:


• wyświetlacz 7",  kolorowy
• ekran dotykowy: nie
• rozdzielczość: 800 x 480
• obsługiwane sygnały wideo: AHD, CVBS, CVI, TVI
• obsługiwane rozdzielczości: 800TVL / 720P / 1080P
• wejścia dla kamer CCTV: 2
• max. liczba paneli wejściowych: 2
• max. liczba dodatkowych monitorów: 3
• pamięć: nie
• ręczny zapis zdjęć/filmów: nie
• automatyczne wykonywanie zdjęć po wciśnięciu dzwonka: nie
• rejestrator DVR (automatyczne nagrywanie 1 min. sekwencji wideo po wykryciu ruchu w obszarze widzenia panelu wideodomofonowego lub podłączonej kamery CCTV): nie
• detekcja ruchu (automatycznie nagrywa 1 min. filmy wideo po wykryciu ruchu, można ustawić przedział czasowy aktywności funkcji): nie
• wiadomości głosowe / dyktafon (pozwala na nagrywanie wiadomości głosowych przez gości w razie nieobecności domownika): nie
• komunikat głosowy dla odwiedzających / automatyczna sekretarka (funkcja umożliwia nagranie własnego komunikatu, który będzie odtwarzany przez panel wideodomofonowy jako komunikat POCZĄTKOWY I KOŃCOWY): nie
• 10 stopni regulacji głośności rozmowy i dzwonków
• język menu: Polski, Angielski, Rosyjski
• interkom adresowalny oraz rozgłoszeniowy – można dzwonić do jednego wybranego monitora lub wszystkich naraz
• tryb nocny (specjalna głośność dzwonka w godz. 22.00-7.00): tak
• własne dzwonki: nie
• wbudowane dzwonki: 13 polifonicznych melodii
• własne tapety: nie
• odtwarzacz multimedialny: nie
• otwieranie bramy: tak (wymagany moduł Nexwei NW-EX2, brak w zestawie)
• nasłuch monitorów (pozwala nasłuchiwać dźwięk z innych pomieszczeń): tak (możliwość wyłączenia)
• system okablowania: 4-żyłowy
• max. długość instalacji: do 200 m, przekrój przewodu 0,1mm2 na każde 10 m odległości
• transmisja: automatyczny half-duplex
• temperatura pracy: -30°C ... +60°C
• zasilanie: 15V DC / 0.8A
• pobór mocy: 2,5W (czuwanie), 9W (max. praca)
• wymiary: 216 x 129 x 14 mm
• waga: 0,52 kg

Obsługa zdalna systemu

Możliwa jest także rozbudowa systemu o moduł NEXWEI NW-005 (brak w zestawie) do obsługi wideodomofonu za pomocą telefonu, co umożliwia przekierowanie rozmowy na smartfona, prowadzenie rozmowy, otwieranie elektrozaczepu.

Możesz też sterować urządzeniem z poziomu aplikacji mobilnej TUYA Smart (Android - Google Play / iOS - App Store).
  Okablowanie:

Do wykonania instalacji (połączenie pomiędzy panelem zewnętrznym a stacją wewnętrzną) zaleca się stosowanie zewnętrznych (żelowanych) przewodów telekomunikacyjnych. Ze względu na jakość sygnału wideo rekomendowane są przewody UTP/FTP. Zależnie od odległości należy dobrać odpowiedni przekrój żyły.

Przykładowo:


• 4 x 2 x 0,5mm² - maks. 60m,
• 4 x 2 x 0,75mm² - maks. 90m,
• 4 x 2 x 1mm² - maks. 120m.

W przypadku dłuższych odległości należy kierować się zasadą 0,08mm2 na każde 10m przewodu, czyli np. dla odległości 200m grubość żyły powinna wynosić około 1,6mm2. Kryterium to dotyczy w szczególności linii PWR oraz GND; przewody sygnałowe AUDIO i VIDEO mogą mieć mniejszy przekrój. Maksymalna rekomendowana odległość to 300m.

Jeśli zasilacz stacji wewnętrznej zostanie umieszczony w innej lokalizacji niż stacja wewnętrzna (możliwe jest stosowanie innych zasilaczy niż zasilacz wtyczkowy umieszczony w zestawie, lecz o takim samym napięciu 15V DC i wydajności prądowej min. 0,8A (np. HDR-30-15). Wówczas należy dobrać odpowiedni przekrój przewodów zasilających.

Przewód powinien być dobierany wg zasady 0,5mm² na każde 10m długości (czyli 1mm² przy 20m- należy zwrócić uwagę, że podajemy parametr pola przekroju a nie średnicy żyły).

Przykładowy schemat podłączenia:

Legenda:

1. jednostka zewnętrzna
2. monitor
3. wyprowadzone przewody z jednostki zewnętrznej
4. zacisk w monitorze do podłączenia jednostki zewnętrznej
5. zasilacz 12V do zasilenia elektrozaczepu i czytnika (brak w zestawie)
6. zasilacz wtyczkowy 15V 0,8A do zasilenia monitora (w zestawie)
7. zacisk w monitorze do podłączenia m.im. modułu do sterowania bramą (wymagane 2 żyły od modułu do sterownika bramy), dodatkowych monitorów (każdy monitor wykorzystuje 4 żyły + należy go zasilić z zasilacza), bramki IP - przekierowanie rozmowy na smartfona (wymagane 4 żyły plus zasilanie samej bramki z zasilacza).
8. zacisk w monitorze do podłączenia 2 kamer CCTV
9. elektrozaczep (brak w zestawie)
10. przycisk wyjścia (brak w zestawie)
11. zacisk (wejściowy) w monitorze do podłączenia dodatkowego monitora

Oznaczenie przewodów:

• czerwony - AUDIO
• niebieski - GND (masa)
• żółty - PWR (zasilanie od strony monitora)
• biały - VIDEO
• pomarańczowy - styk NO przekaźnika
• zielony - styk COM przekaźnika
• brązowy - styk NC przekaźnika
• fioletowy - CARD_PWR (zasilanie czytnika)
• szary - port Wiegand
• czarny - port Wiegand

W zestawie:


• panel zewnętrzny Nexwei V02HR-W - 1 szt;
• podstawka kątowa - 1 szt;
• karty zbliżeniowe RFID - 3 szt;
• monitor Nexwei NW-VI9S-W - 1 szt;
• monitor Nexwei NW-VI9E-W - 1 szt;
• uchwyt ścienny - 2 szt;
• zasilacz gniazdkowy 15VDC / 0,8A - 2 szt;
• instrukcja montażu.

Elektrozaczep i czytnik wymagają dodatkowego zasilania - zasilacz wtyczkowy (12V 1,5A) lub na szynę DIN (HDR-15-12,) można zakupić osobno. Odpowiednik na szynę DIN do zasilacza gniazdkowego 15V, który jest w zestawie do monitora to HDR-30-15, dostępny osobno.

Elektrozaczep, szyld i kaseta montażowa dostępne osobno.

Do sterowania bramą wymagany moduł Nexwei NW-EX2 (brak w zestawie).
