ZESTAW DOMOFONOWY ACO FAM-P-1NPACC NT + UNIFON INS-UP720B + TR DIN 1,2A 12V

Zestaw domofonowy ACO to idealne rozwiązanie dla domów jednorodzinnych, zapewniające kompleksową kontrolę dostępu i komunikację. Składający się ze stacji bramowej z czytnikiem RFID, unifonu słuchawkowego oraz transformatora o mocy 1,2A / 11,5V, zestaw ten zapewnia nie tylko bezpieczeństwo, ale także wygodę użytkowania.

Stacja bramowa wyposażona w czytnik RFID umożliwia szybkie i bezpieczne otwieranie bramy lub wejścia za pomocą specjalnych kart / breloków RFID. To idealne rozwiązanie dla osób poszukujących prostego i efektywnego sposobu kontroli dostępu do posesji.

Unifon słuchawkowy umożliwia natychmiastową komunikację z osobami znajdującymi się na zewnątrz, co zapewnia wygodę i bezpieczeństwo użytkownikom.

Dodatkowo, transformator 1,2A / 11,5V zapewnia niezbędną energię do działania całego systemu, gwarantując jego stabilność i niezawodność.

Zestaw domofonowy ACO to nie tylko narzędzie bezpieczeństwa, ale także wygoda i komfort dla użytkowników domów jednorodzinnych, zapewniając kompleksową kontrolę dostępu i łatwą komunikację z osobami z zewnątrz.

Uwaga!
Do zaprogramowania breloków RFID niezbędny jest przewód Aco CDN-USB (do dokupienia osobno).


---

Stacja bramowa ACO FAM-P-1NPACC NT, jednoprzyciskowa posiada czytnik breloków, umożliwiający wejście do lokalu za pomocą breloka/karty zbliżeniowej. Przeznaczony jest do użytku w 1 lokalu.
Służy do montażu natynkowego. Jest odporna na warunki atmosferyczne oraz akty wandalizmu.

Cechy produktu (FAM-P-1NPACC NT):


• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera, wymagany kabel do programowania CDN-USB, brak w zestawie)
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• programowanie wszystkich ustawień z poziomu komputera (wymagany opcjonalny kabel do programowania CDN-USB)
• darmowe oprogramowanie dostępne na stronie producenta
• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• indywidualnie podświetlane przyciski wywołania
• łatwo wymienne podświetlane pole opisowe
• obsługa wielowejściowych systemów Master/Slave
• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową, realizowane za pomocą zamka szyfrowego, breloka lub odbiornika (wymagany opcjonalny moduł I/O mini, brak w zestawie)
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• udogodnienia dla osób z niepełnosprawnościami:
  • akustyczna i optyczna sygnalizacja funkcji panelu
  • automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy oraz możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U, brak w zestawie)
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu
• indywidualne ustawiania parametrów dźwięków
• intuicyjna i komfortowa obsługa i konfiguracja
• funkcja otwierania korytarzowego
• możliwość podłączenia elektrozaczepów różnego typu
• obsługa zewnętrznego przycisku otwierania
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV
• montaż: natynkowy
• odporny na akty wandalizmu oraz warunki atmosferyczne (od -20 do 50ºC)

Schemat montażu panelu z odbiornikami pasywnymi (INS-UP720B/BX, INS-UP720M, INS-UP):

Schemat montażu panelu z odbiornikami aktywnymi (INS-UP720MR, UP800):


Specyfikacja techniczna (FAM-P-1NPACC NT):


• max. liczba abonentów: 1 lokal
• montaż: natynkowy, podtynkowy (wymagany konwerter do montażu podtynkowego FAM-R-S NT/PT, brak w zestawie)
• materiał: płaski panel przedni o grubości 2mm, płyta czołowa mocowana śrubami imbusowymi 3mm oraz przyciski ze stali nierdzewnej szczotkowanej
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• dopuszczalne obciążenie wyjścia elektrozaczepu: 1A
• wejścia:
  • 2x złącza śrubowe – podłączenie zasilania: „+DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
  • 1x złącze śrubowe „INPUT” – podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu. Np. zewnętrzny przycisk otwierania
  • 1x złacze śrubowe – podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
  • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• wyjścia:
  • 2x złącza śrubowe „ELOCK” – podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (max. 5A, np. zwora elektromagnetyczna)
  • 2x złącza śrubowe – podłączenie sygnału audio: „LINE+” i „LINE-”
• typ instalacji: cyfrowa 2 żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• pobór mocy: ~ 1,3W (w trybie czuwania)
• wymiary: 174,8×67,8 mm
• wymiary puszki natynkowej: 177,1 x 70 x 41/30 mm



---

Unifon cyfrowy ACO INS-UP720B (G2) posiada tradycyjne odkładanie słuchawki na 2 zaczepy. To rozwiązanie zapewnia nie tylko wygodę użytkowania, ale także eliminuje problem łamania zaczepów, co przekłada się na dłuższą żywotność urządzenia. Dodatkowo, możliwość 3-stopniowej regulacji głośności dzwonka pozwala dostosować poziom dźwięku do swoich preferencji.
Unifon przeznaczony jest do montażu natynkowego.

Cechy produktu (INS-UP720B (G2)):


• 3-stopniowa regulacja głośności dzwonienia
• 1 przycisk: otwieranie
• podwójny zaczep odkładania słuchawki (eliminuje problem łamania się zaczepów)
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDN, Inspiro oraz Familio P/PV
• funkcja hold: możliwość odłożenia słuchawki bez rozłączenia rozmowy
• automatyka domowa: sterowanie urządzeniami zewnętrznymi (np. bramą, szlabanem, roletami)
• montaż: natynkowy
• instalacja cyfrowa, 2-żyłowa

Specyfikacja techniczna (INS-UP720B (G2)):




• materiał: obudowa z tworzywa ABS
• kolor: biały
• odkładanie słuchawki - tradycyjne
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa
• wejścia: złącza śrubowe ARK
• wymiary: 201 x 80 x 45 mm



---

Transformator sieciowy ACO TR 11,5V 1,2A dedykowany na szynę DIN

Specyfikacja techniczna (TR 11,5V 1.2A DIN):


• wyjścia: 11,5V AC: złącza śrubowe ARK
• wejścia: 230V: złącza śrubowe ARK
• montaż: szyna DIN
• napięcie:
  • wejściowe: 230V/50Hz
  • wyjściowe: 11,5V AC
• prąd: 1,2A
• wymiary: 3 moduły DIN

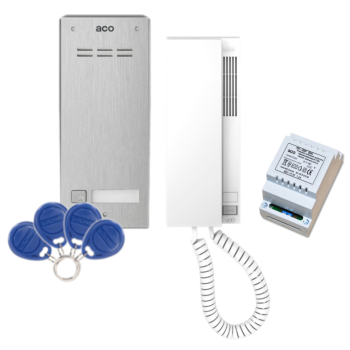

W zestawie:


• stacja bramowa Aco FAM-P-1NPACC NT - 1 szt;
• unifon Aco INS-UP720B - 1 szt;
• transformator ACO TR 11,5V 1.2A DIN - 1 szt;
• breloki zbliżeniowe NB-G-ARX - 4 szt;
• instrukcja.
