ZESTAW ALARMOWY SATEL VERSA 10 + INT-TSH2-W + OPU-4P

Systemy alarmowe oparte na centralach z serii VERSA 10 są znane z niezawodności, elastyczności i zaawansowanych funkcji, które zapewniają kompleksową ochronę małych i średnich obiektów. Wyróżniają się one spośród konkurencji możliwościami rozbudowy zarówno w zakresie przewodowym, jak i bezprzewodowym, oraz zaawansowanymi funkcjami komunikacyjnymi, które są dostępne dzięki dedykowanym komunikatorom GSM/GPRS oraz TCP/IP. W zestawie, oprócz samej centrali, znajduje się manipulator dotykowy, obudowa, akumulator o pojemności 7Ah oraz transformator, co zapewnia kompletną i gotową do działania konfigurację bez dodatkowych zakupów.


Co je jeszcze wyróżnia?

✨ Wszechstronność konfiguracji: systemy te pozwalają na elastyczną konfigurację, umożliwiając dostosowanie do różnorodnych potrzeb ochronnych. Dzięki temu mogą być stosowane zarówno w domach, mieszkaniach, jak i w mniejszych firmach czy biurach

✨ Integracja z różnymi urządzeniami: centrala alarmowa VERSA 10 może współpracować z różnymi typami czujek, sygnalizatorów, klawiatur oraz innymi elementami systemu alarmowego, co daje szerokie możliwości konfiguracyjne i adaptacyjne.

✨ Zaawansowane funkcje komunikacyjne: dzięki zastosowaniu komunikatorów GSM/GPRS oraz TCP/IP (brak w zestawie), użytkownicy mogą monitorować swój system alarmowy zdalnie, otrzymywać powiadomienia o zdarzeniach oraz kontrolować jego działanie za pośrednictwem aplikacji mobilnych.

✨ Bezpieczeństwo i niezawodność: systemy z serii VERSA 10 zapewniają nie tylko skuteczną ochronę przed włamaniami i innymi zagrożeniami, ale także są stabilne i niezawodne, co daje użytkownikom spokój i pewność działania w każdej sytuacji.

✨ Możliwość rozbudowy: systemy te można rozbudować w miarę wzrostu potrzeb ochronnych, dodając kolejne czujki, klawiatury czy moduły komunikacyjne.

Dzięki tym cechom, centrale alarmowe z serii VERSA 10 są popularnym wyborem dla osób poszukujących kompleksowego, niezawodnego i łatwo dostosowywalnego systemu ochrony dla swojego domu czy firmy.

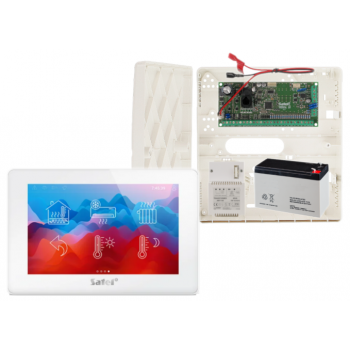

W zestawie:


• 1x centrala alarmowa Satel Versa 10 wraz z akcesoriami;
• 1x przewodowy, dotykowy manipulator Satel INT-TSH2-W (kolor obudowy: biały);
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150;
• 1x akumulator bezobsługowy 12V 7Ah.

❗ UWAGA ❗

Zestaw sprzedawany jest bez czujników alarmowych i syreny, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.
Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 10 wejść, zatem mogą Państwo podłączyć do 10 czujników (do podłączenia sabotażu dedykowane jest osobne wejście TMP). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---

Centrala alarmowa Satel VERSA 10 wyróżnia się elastycznymi możliwościami konfiguracji, które pozwalają dostosować system do indywidualnych potrzeb użytkownika. Posiada ona 10 wejść z możliwością rozbudowy do 30. Umożliwia korzystanie z 3 rodzajów czuwania:


• pełne - dozorowane są wszystkie wejścia wybranej strefy. Oznacza to, że system monitoruje każde z wejść, reagując na wszelkie ruchy czy działania niepożądane w chronionym obszarze. Ten tryb jest najczęściej stosowany podczas opuszczenia obiektu przez użytkowników, zapewniając pełną ochronę przed intruzami.
• dzienne - umożliwia czuwanie jedynie czujek obwodowych, co pozwala na swobodne poruszanie się wewnątrz chronionego obszaru bez konieczności aktywacji alarmu. Jest to przydatne, gdy użytkownik przebywa w domu lub firmie i chce mieć kontrolę nad ruchem wewnątrz pomieszczeń, jednocześnie zachowując bezpieczeństwo przed intruzami.
• nocne - aktywuje czujki obwodowe oraz te umieszczone w pomieszczeniach nie wykorzystywanych w trakcie snu. Pozwala to na zwiększenie bezpieczeństwa w nocy, gdy użytkownicy śpią, jednocześnie minimalizując ryzyko fałszywych alarmów związanych z ruchem w innych pomieszczeniach.

Dzięki tym różnym rodzajom czuwania, użytkownicy mogą dostosować działanie systemu alarmowego do swoich indywidualnych potrzeb i preferencji, zapewniając skuteczną ochronę obiektu zarówno w dzień, jak i w nocy.

Cechy produktu (VERSA 10):


• zgodność z EN50131 Grade 2
• 10 wejść z możliwością rozbudowy do 30: wybór konfiguracji (NO, NC, EOL, 2EOL/NO, 2EOL/NC); możliwość obsługi czujek roletowych i wibracyjnych; kontrola obecności czujek
• dodatkowe wejście sabotażowe
• od 4 do 12 programowalnych wyjść
• 3 wyjścia zasilające
• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie; sterowanie przez użytkownika lub za pomocą timerów
• możliwość prostej aktualizacji oprogramowania (firmware) pozwalająca wzbogacić centralę o dodatkową funkcjonalność
• port RS-232 (gniazdo RJ) do programowania centrali
• wbudowany komunikator telefoniczny z funkcjami: monitoringu (SIA, ContactID, inne); powiadamiania głosowego (8 numerów, 16 komunikatów); zdalnego programowania (modem 300 bps)
• współpraca z modułami GSM/GPRS: powiadamianie głosowe/SMS; monitoring SMS/GPRS
• sterowanie systemem za pomocą: manipulatorów LCD lub LED (do 6); manipulatorów bezprzewodowych VERSA-LCDM-WRL (VERSA 5 Firmware v1.04 lub nowszy); manipulatorów z ekranem dotykowym INT-TSG (INT-TSG Firmware v1.03 lub nowszy, VERSA 5 Firmwarev1.04 lub nowszy); pilotów zdalnego sterowania
• możliwość prostej aktualizacji oprogramowania (firmware) ułatwiająca korzystanie z przyszłych urządzeń
• obsługa do 31 haseł: 30 zwykłych użytkowników + 1 instalator
• edycja nazw ułatwiająca obsługę i zarządzanie systemem
• timery: 4 timery z obsługą wyjątków
• pamięć 2047 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy o wydajności 2 A: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przez całkowitym rozładowaniem akumulatora
• regulacja prądu ładowania akumulatora
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (VERSA Firmware 1.08 lub nowszy)

Specyfikacja techniczna (VERSA 10):​


• obciążalność wyjść programowalnych niskoprądowych: 50 mA​
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA
• wydajność prądowa zasilacza: 2 A
• klasa zabezpieczenia Grade 2
• temperatura pracy: -10°C...+55°C
• napięcie zasilania: 18V AC
• pobór prądu: 100 mA (w stanie gotowości), 125 mA (max.)
• wymiary płytki elektroniki: 150 x 68 mm
• waga: 114 g



---



Przewodowy manipulator Satel INT-TSH2-W (kolor obudowy: biały) zapewnia prostą i kompleksową obsługę systemów alarmowych bazujących na centralach z serii INTEGRA, INTEGRA Plus oraz serii VERSA. Został wyposażony w szklany ekran pojemnościowy 7” z obsługą gestów oraz wielopoziomowy interfejs graficzny (do 24 ekranów dodatkowych), który umożliwia dopasowanie urządzenia do potrzeb użytkownika. Możesz wybrać wielkość ikon i ich rozmieszczenie, a także dopasować ich wygląd do przypisanej im funkcji. Skonfigurujesz kolor czcionki, podświetlenia, ikon, a nawet tło ekranu!
Dzięki dużym, czytelnym widżetom oraz możliwości zdefiniowania informacji wskazywanych w trybie ekranu statusu, wystarczy jedno spojrzenie na ekran urządzenia, aby dowiedzieć się, co się dzieje w zabezpieczanym obiekcie.
Zastosowany procesor nowej generacji jest ponad 2-krotnie szybszy w porównaniu do poprzedniego modelu (INT-TSH).
Urządzenie obsługuje zarówno podstawowe polecenia służące do włączania i wyłączania czuwania, jak również umożliwia uruchamianie nawet złożonych sekwencji poleceń zaledwie 1 komendą przy pomocy funkcji MAKRO. Dzięki temu jest doskonałym urządzeniem do obsługi systemu alarmowego obejmującego funkcjonalności inteligentnego domu, oferowane przez centrale INTEGRA i INTEGRA Plus.
Manipulator INT-TSH to również szybki i łatwy dostęp do informacji o bieżącym stanie systemu. Dodatkowo możliwe jest także uruchomienie na manipulatorze pokazu zdjęć.
We współpracy z centralami Integra i Integra Plus zapewnia 2 programowalne wejścia przewodowe:


• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych;
• obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus);
• programowanie wartości rezystorów parametrycznych.

Specyfikacja techniczna (INT-TSH2-W):


• 7” pojemnościowy, szklany ekran dotykowy z obsługą gestów
• rozdzielczość: 1024x600, wyświetlanie 16,7 mln kolorów (true color)
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika (do 24 ekranów użytkownika)
• możliwość konfigurowania i dostosowywania ekranów interfejsu do potrzeb użytkownika
• ponad 20 gotowych motywów graficznych
• możliwością stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• współpraca z centralami z rodziny INTEGRA (INTEGRA Firmware 1.20 lub nowszy) i VERSA (VERSA Firmware 1.10 lub nowszy)
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus)
• możliwość wyświetlania pokazu slajdów (funkcja fotoramki)
• wskaźniki bieżącego stanu systemu umieszczone na pasku statusu
• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych;
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus);
  • programowanie wartości rezystorów parametrycznych
• wbudowany głośnik do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia z podziałem „dzień/noc”
• wbudowany czytnik kart pamięci microSD (przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych, dźwięków dla naruszeń wejść - gongów)
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• styk sabotażowy reagujący na otwarcie obudowy i oderwanie od ściany
• dostępny również w kolorze czarnym (INT-TSH2-B)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93%
• napięcie zasilania: 12V DC
• pobór prądu: 350 mA (w stanie gotowości), 450 mA (max.)
• wymiary: 196 x 129 x 22 mm
• waga: 400g



---



Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):


• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• ​miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
  • centrale alarmowe produkowane przez firmę SATEL
  • moduły rozszerzające produkowane przez firmę SATEL
  •  moduły komunikacyjne GSM produkowane przez firmę SATEL
  • kontrolery przejścia ACCO z zasilaczem i bez
  •  centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm

Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 16V lub 18V.

Specyfikacja techniczna (AWT150):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora(T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

W zestawie:


• centrala Satel Versa 10 - 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe);
• przewodowy, dotykowy manipulator Satel INT-TSH2-W (kolor obudowy: biały) - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 - 1 szt;
• akumulator bezobsługowy 12V 7Ah;
• instrukcja.

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
