ZESTAW ALARMOWY SATEL PERFECTA 16 SET-A 4 CZUJKI SWAN QUAD + PRF-LCD + SYRENA TI700

System przewodowy z serii PERFECTA to zaawansowane rozwiązanie przeznaczone do zabezpieczania małych i średnich obiektów takich, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura oraz małe firmy. Dzięki zaawansowanej technologii i bogatym funkcjom, system ten spełnia najwyższe standardy bezpieczeństwa i wygody użytkowania.


✨ Nowoczesne metody sterowania

Centrala systemu PERFECTA oferuje zarówno tradycyjne, jak i nowoczesne metody sterowania, dostosowując się do różnorodnych potrzeb użytkowników. Oprócz klasycznych metod takich, jak klawiatury czy piloty, system wyposażony jest w nowoczesną aplikację mobilną PERFECTA CONTROL. Aplikacja ta, dostępna na urządzenia z systemem iOS i Android, jest funkcjonalna i intuicyjna, umożliwiając zdalne zarządzanie systemem alarmowym z dowolnego miejsca na Ziemi.


✨ Wbudowany moduł GSM/GPRS

Jednym z kluczowych elementów systemu PERFECTA jest wbudowany moduł GSM/GPRS. Dzięki niemu, użytkownicy mogą cieszyć się szeregiem zaawansowanych funkcji:


1. Współpraca z aplikacją mobilną - moduł GSM/GPRS pozwala na pełną integrację systemu z aplikacją PERFECTA CONTROL, co umożliwia zdalne sterowanie i monitorowanie stanu systemu alarmowego w czasie rzeczywistym.
2. Obsługa wiadomości PUSH - dzięki tej funkcji, użytkownicy otrzymują natychmiastowe powiadomienia o zdarzeniach alarmowych, co zwiększa reakcję na potencjalne zagrożenia.
3. Sterowanie i powiadomienia przez SMS - system pozwala na zarządzanie ustawieniami oraz otrzymywanie powiadomień alarmowych za pomocą wiadomości SMS, co jest szczególnie przydatne w sytuacjach, gdy dostęp do Internetu jest ograniczony.



✨ Zastosowanie systemu PERFECTA

System PERFECTA doskonale sprawdza się w różnorodnych zastosowaniach, zapewniając kompleksową ochronę i wygodę użytkowania. Idealnie nadaje się do zabezpieczania:


• Mieszkań - gdzie kompaktowy i efektywny system zapewnia spokój i bezpieczeństwo mieszkańcom.
• Domów jednorodzinnych - gwarantując ochronę całej posesji, zarówno wewnątrz, jak i na zewnątrz.
• Segmentów w szeregowcach - dostosowując się do specyficznych potrzeb mieszkańców i architektury budynków.
• Biur - oferując funkcje dostosowane do ochrony mienia i dokumentów firmowych.
• Małych firm - gdzie elastyczność i łatwość zarządzania systemem są kluczowe dla zapewnienia bezpieczeństwa.

Reasumując, system przewodowy oparty na centrali PERFECTA to wszechstronne i nowoczesne rozwiązanie, które łączy w sobie tradycyjne metody sterowania z zaawansowanymi funkcjami mobilnymi. Dzięki wbudowanemu modułowi GSM/GPRS, użytkownicy mają pełną kontrolę nad systemem alarmowym, mogąc zdalnie zarządzać i monitorować stan zabezpieczeń swojego obiektu. System PERFECTA to synonim bezpieczeństwa, niezawodności i wygody użytkowania, dostosowany do potrzeb zarówno mieszkań prywatnych, jak i małych firm.

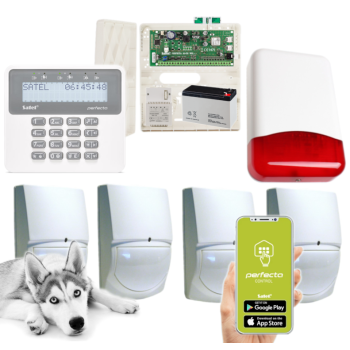

W zestawie:


• 1x centrala alarmowa Satel PERFECTA 16 wraz z akcesoriami;
• 1x antena Satel ANT-LTE-I;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA/16V/18V;
• 1x klawiatura przewodowa Satel PRF-LCD;
• 4x czujka przewodowa, wewnętrzna Swan Quad (odporna na zwierzęta do 25 kg);
• 1x zewnętrzny sygnalizator przewodowy Yotogi TI700;
• 1x akumulator bezobsługowy 12V 7Ah.

UWAGA!
Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 8 wejść, zatem mogą Państwo podłączyć do 7 czujników (8 wejście wykorzystywane jest na sabotaż). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---



Centrala alarmowa Satel Perfecta 16 to zaawansowane rozwiązanie zaprojektowane z myślą o wszechstronnej ochronie małych i średnich obiektów. Łączy w sobie tradycyjne metody sterowania z nowoczesnymi technologiami, oferując użytkownikom maksymalny komfort i bezpieczeństwo.

Oprócz standardowych metod, takich jak klawiatury kodowe czy piloty, centrala oferuje nowoczesne sposoby zarządzania systemem:


• Aplikacja PERFECTA CONTROL: dostępna na urządzenia z systemami Android i iOS, aplikacja ta pozwala na intuicyjne i funkcjonalne sterowanie systemem alarmowym z dowolnego miejsca.
• Piloty zdalnego sterowania: działające w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S, który nie jest w zestawie), umożliwiają wygodne zdalne sterowanie systemem.



✨ Wbudowany Moduł GSM/GPRS

Centrala alarmowa Satel Perfecta 16 wyposażona jest w moduł GSM/GPRS, który umożliwia:


1. Współpracę z aplikacją PERFECTA CONTROL: użytkownicy mogą otrzymywać powiadomienia PUSH oraz zarządzać systemem za pomocą aplikacji mobilnej.
2. Zdalną konfigurację za pomocą programu PERFECTA Soft: pozwala to na łatwą i szybką konfigurację systemu bez konieczności fizycznej obecności przy centrali.
3. Monitoring zdarzeń: umożliwia przesyłanie informacji o zdarzeniach do stacji monitorującej agencji ochrony, co zwiększa poziom bezpieczeństwa.
4. Powiadamianie głosowe: system może przesyłać powiadomienia głosowe do użytkowników w przypadku wykrycia zagrożenia.
5. Sterowanie przez SMS: użytkownicy mogą zarządzać systemem oraz otrzymywać powiadomienia SMS.
6. Weryfikację audio: pozwala na nasłuch dźwięków z chronionego obiektu, co umożliwia dodatkową weryfikację alarmów.



✨ Rozbudowa centrali

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć (do 16 wejść i 12 wyjść) przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).


✨ Strefy i Tryby Czuwania

Centrala pozwala na podział obiektu na 2 strefy, oferując 3 tryby czuwania: dzienny, nocny i pełny. Każde wejście może być przypisane do jednej lub obu stref, co pozwala na elastyczne zarządzanie ochroną poszczególnych części obiektu.


✨ Obsługa kart SIM

Centrala obsługuje 2 karty nano-SIM (brak w zestawie), co zapewnia ciągłość komunikacji - przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.


✨Aplikacja PERFECTA Control:

Umożliwia zdalną obsługę systemu alarmowego:


• sprawdzenie stanu stref, wejść i wyjść,
• załączenie / wyłączenie czuwania lub skasowanie alarmu,
• zablokowanie / odblokowanie wejść,
• sterowanie wyjściami,
• przeglądanie awarii,
• przeglądanie pamięci zdarzeń,
• informowanie o zdarzeniach w systemie alarmowym przy pomocy powiadomień PUSH.


Cechy produktu (Perfecta 16):


• od 8 do 16 wejść programowalnych przewodowych: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC; możliwość obsługi czujek roletowych i wibracyjnych
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• wbudowane moduły: GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH); głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego); akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)
• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie; możliwość przypisania wejścia do dwóch stref; sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• sterowanie systemem za pomocą:
  • manipulatorów przewodowych PRF-LCD (do 4),
  • aplikacji mobilnej PERFECTA CONTROL,
  • pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (PERFECTA 16 Firmware v1.02 lub nowszy)
• możliwość aktualizacji oprogramowania (firmware)
• hasła: 15 haseł użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• timery: 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie (manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS)

Specyfikacja techniczna (Perfecta 16):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 16 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 12 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 15
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 150 mA (w stanie gotowości), 180 mA (max.)
• pobór prądu z akumulatora: 100 mA (w stanie gotowości z akumulatora); 160 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 105 g



---

Antena Satel ANT-LTE-I przeznaczona jest do współpracy z centralami i modułami wyposażonymi w komunikatory komórkowe, do pracy w technologiach LTE, UMTS/HSPA+, GSM/GPRS/EDGE.

Specyfikacja techniczna (ANT-LTE-I):


• zastosowanie: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, PERFECTA 32 LTE, PERFECTA 32-WRL LTE, VERSA Plus, INTEGRA 128-WRL, GSM-X, GSM-X LTE, INT-GSM, INT-GSM LTE i MICRA
• do urządzeń pracujących w technologiach: LTE, UMTS/HSPA+, GSM/GPRS/EDGE
• złącze: IPX
• konstrukcja umożliwiająca montaż w obudowach OPU-2 B, OPU-3 P i OPU-4 P



---

Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):


• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• ​miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
  • centrale alarmowe produkowane przez firmę SATEL
  • moduły rozszerzające produkowane przez firmę SATEL
  •  moduły komunikacyjne GSM produkowane przez firmę SATEL
  • kontrolery przejścia ACCO z zasilaczem i bez
  • centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm



---

Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm



---

Manipulator przewodowy Satel PRF-LCD służy do codziennej obsługi central serii PERFECTA. Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników. Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

Specyfikacja techniczna (PRF-LCD):


• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania: 12V DC
• pobór prądu: 30 mA (w stanie gotowości), 50 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 246 g



---



​

Przewodowa, wewnętrzna czujka ruchu Swan Quad używa specjalnie zaprojektowanej soczewki wraz z unikalnym sensorem PIR Quad (4-elementowym) oraz nowy typ układów elektronicznych ASIC zaprojektowanych do wyeliminowania fałszywych alarmów, w przypadku małych zwierząt. SWAN QUAD oferuje niespotykany poziom odporności na światło widzialne. Czujnik oferuje wyjątkowy poziom zdolności detekcji oraz stabilność w każdej instalacji alarmowej. SWAN QUAD jest dostarczany z szerokokątną soczewką.

Czujka posiada odporność na zwierzęta domowe o wadze do 25kg.

Cechy produktu (Swan Quad):


• Quad Linear Imaging Technology dla wyostrzenia analizy wymiarów ciała, różnienia od tła i zwierząt
• dedykowany układ elektroniczny ASIC
• odporność na zwierzęta do 25kg (przełączana w zakresie 15/25kg)
• szerokokątna soczewka dalekiego zasięgu 18m
• kompensacja temperatury
• mało widoczna obudowa
• regulowana szerokość impulsów
• regulowana czułość
• odporność na zakłócenia
• dowolna wysokość instalowania (1.8m – 2.4m)
• sygnalizacja diodą LED (możliwość wyłączenia).

Specyfikacja techniczna (Swan Quad):


• sposób detekcji: Quad (4-elementy) PIR
• kompensacja temperatury
• szerokość impulsu regulowana
• czas trwania alarmu: 2 s (± 0.5sec)
• wyjście alarmowe: N.C 28 VDC 0.1 A z 27Ohm rezystorem w lini
• tamper: N.C 28VDC 0.1A z 10 Ohm rezystorem
• czas wygrzewania: 60 s (± 5sek)
• dioda LED: włączona podczas alarmu
• temperatura pracy: -20°C ...+60°C
• odporność RFI: 30V/m 10 - 1000MHz
• odporność EMI: 50,000V elektryczne interferencje od wyładowań
• zasilanie: 8.2-16V DC
• pobór prądu (± 5%): 8 mA (czuwanie, 10 mA (praca)
• wymiary: 92 x 59 x 37mm
• waga 40g.



---

Przewodowy, optyczno-akustyczny sygnalizator Yotogi TI700 wyposażony jest w przetwornik piezoelektryczny. emitujący dźwięk o natężeniu max. 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala alarmowa Satel PERFECTA 16 - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe, rezystory);
• klawiatura przewodowa Satel PRF-LCD - 1 szt;
• czujka przewodowa, wewnętrzna Swan Quad (odporna na zwierzęta do 25 kg) – 4 szt;
• sygnalizator przewodowy Yotogi TI700 – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu Perfecta Soft (z podłączonego kablem RS-232 (TTL) komputera) - wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie, zdalnie (GPRS) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Czujki sprzedawane są bez uchwytu. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt. Jeśli miejsce montażu wymaga jednak uchwytów, dostępne są: uchwyt uniwersalny (ścienny) lub dedykowany P2/VID-BKR (do nabycia osobno), należy jednak pamiętać aby czujnika nie pochylać w pionie.
