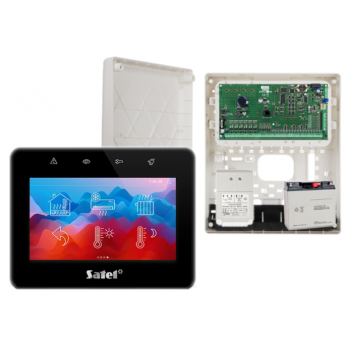

ZESTAW ALARMOWY SATEL INTEGRA 128 + INT-TSG2-B + OPU-3P + AWT682 + 17Ah

Przewodowy zestaw alarmowy oparty na INTEGRA 128 stanowi zaawansowane rozwiązanie, które integruje funkcje alarmowe z możliwościami systemów automatyki domowej oraz kontroli dostępu. Dzięki ofercie modułów rozszerzeń, system ten oferuje szeroki zakres zastosowań, elastycznie dostosowując się do różnorodnych potrzeb – od prostych instalacji po zaawansowane systemy.
Zestaw można wyposażyć w moduł powiadomień, który umożliwia otrzymywanie powiadomień poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP. Dzięki temu, nawet w przypadku nieobecności, użytkownicy są informowani o wszelkich zdarzeniach i mogą natychmiast podjąć odpowiednie działania.

W zestawie:


• 1x centrala alarmowa Satel INTEGRA 128 wraz z akcesoriami;
• 1x przewodowy, dotykowy manipulator Satel INT-TSG2-B;
• 1x obudowa plastikowa natynkowa Satel OPU-3 P;
• 1x transformator Pulsar AWT682;
• 1x akumulator bezobsługowy 12V 17Ah.

❗ UWAGA ❗

Zestaw sprzedawany jest bez czujników alarmowych i syreny, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.
Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (1 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---

Centrala Satel INTEGRA 128 obsługuje 16 do 132 wejść oraz 16 do 128 programowalnych wyjść. Posiada wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (INTEGRA 128):


• obsługa od 16 do 128 wejść
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 16 do 128 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 22 527 zdarzeń z funkcją wydruku
• obsługa do 240+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami ładowania akumulatora i diagnostyki
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

Specyfikacja techniczna (INTEGRA 128):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych:128
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych:128
• wyjścia zasilające: 2
• magistrale komunikacyjne: 1+2
• manipulatory: do 8
• ekspandery: do 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16
• komunikaty głosowe: 32
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 240 + 8
• timery: 64
• pamięć zdarzeń: 22527
• obciążalność wyjść programowalnych wysokoprądowych: 3A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 2,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 2,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 20V AC (±15%), 50-60 Hz
• zalecany transformator: 60 VA
• pobór prądu: 149 mA (w stanie gotowości), 337 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 500/1000 mA
• wydajność prądowa zasilacza: 3 A
• napięcie wyjściowe zasilacza: 10,5…14 V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga (z obudową i akcesoriami): 341 g

Obudowa natynkowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

Transformator Pulsar AWT682 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 18V lub 20V. Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

Specyfikacja techniczna (AWT682):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm

Przewodowy manipulator Satel INT-TSG2-B (kolor obudowy: czarny) dedykowany jest do systemów alarmowych INTEGRA, INTEGRA Plus oraz VERSA. Posiada szklany ekran pojemnościowy 4,3” z obsługą gestów oraz wielopoziomowy interfejs graficzny (do 24 ekranów dodatkowych), który umożliwia dopasowanie urządzenia do potrzeb użytkownika. Możesz wybrać wielkość ikon i ich rozmieszczenie, a także dopasować ich wygląd do przypisanej im funkcji. Skonfigurujesz kolor czcionki, podświetlenia, ikon, a nawet tło ekranu!
Oprócz podstawowych poleceń służących do włączania i wyłączania czuwania, INT-TSG2 pozwala jednym poleceniem uruchamiać nawet złożone sekwencje poleceń dzięki funkcjom MAKRO. Dzięki temu umożliwia korzystanie z funkcjonalności inteligentnego domu (dostępnej w centralach INTEGRA).
Zastosowany procesor nowej generacji jest nawet 4-krotnie szybszy w porównaniu do poprzedniego modelu (INT-TSG).
Manipulator zapewnia również szybki i łatwy dostęp do informacji o bieżącym stanie systemu. Dzięki możliwości wyświetlania informacji na wygaszaczu ekranu, wystarczy jedno spojrzenie, by wiedzieć czy system alarmowy czuwa, która jest godzina itp. W trybie ekranu statusu manipulator może też uruchomić pokaz zdjęć.
We współpracy z centralami Integra i Integra Plus zapewnia 2 programowalne wejścia przewodowe:


• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych;
• obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus);
• programowanie wartości rezystorów parametrycznych.

Specyfikacja techniczna (INT-TSG2-B):


• pojemnościowy, szklany ekran dotykowy 4,3" z obsługą gestów
• rozdzielczość: 480x272, wyświetlanie 16,7 mln kolorów (true color)
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika (do 24 ekranów dodatkowych)
• możliwość konfigurowania i dostosowywania ekranów interfejsu do potrzeb użytkownika
• ponad 20 gotowych motywów graficznych
• możliwość stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• współpraca z centralami z serii INTEGRA (INTEGRA Firmware 1.20 lub nowszy) i VERSA (VERSA Firmware 1.10 lub nowszy)
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus)
• możliwość wyświetlania pokazu slajdów (funkcja fotoramki)
• diody LED informujące o bieżącym stanie systemu umieszczone nad ekranem
• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych
• wbudowany przetwornik piezoelektryczny do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji oraz podświetlenia ekranu z podziałem „dzień/noc”
• wbudowany czytnik kart pamięci microSD (przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych) - obsługa kart microSD, microSDHC (brak w zestawie)
• styk sabotażowy reagujący na otwarcie obudowy i oderwanie od ściany
• dostępny również w kolorze białym (INT-TSG2-W)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 100 mA (w stanie gotowości), 140 mA (max.)
• wymiary obudowy: 120 x 92 x 14 mm
• waga: 160g

W zestawie:


• centrala Satel INTEGRA 128 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy, dotykowy manipulator Satel INT-TSG2-B - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT682 - 1 szt;
• akumulator bezobsługowy 12V 17Ah;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie), zdalnie (GPRS) - wymagany moduł GSM / Ethernet, oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
