SYSTEM ALARMOWY ROPAM NeoLTE-IP-64-SET TPR-7B 6x BPR2-W12 TI700 7Ah

System alarmowy Ropam to zaawansowane rozwiązanie stworzone z myślą o skutecznej ochronie i niezawodnej sygnalizacji włamania oraz napadu. Idealnie nadaje się do domów prywatnych, małych firm, a także jako element rozbudowy bardziej złożonych systemów zabezpieczeń. System wyróżnia się łatwą obsługą oraz bogatymi funkcjami komunikacyjnymi, co czyni go praktycznym wyborem dla miejsc, w których priorytetem jest bezpieczeństwo.

Centralnym elementem systemu jest centrala alarmowa Ropam NeoLTE-IP-64, wyposażona w komunikator GSM, moduł WiFi oraz modem LTE, które umożliwiają zdalny dostęp i pełną kontrolę nad alarmem z dowolnego miejsca na świecie. Ta hybrydowa centrala obsługuje zarówno przewodową, jak i bezprzewodową komunikację (przy użyciu opcjonalnego modułu Ari).

W skład zestawu wchodzi także manipulator dotykowy TPR-7B z 7-calowym ekranem LCD, który dzięki dotykowemu interfejsowi zapewnia wygodną i intuicyjną obsługę. Dodatkowo, zestaw zawiera 6 wewnętrznych czujek Bosch oraz przewodową syrenę alarmową do efektywnej sygnalizacji zagrożeń oraz akumulator 7Ah.

System Ropam dedykowany jest użytkownikom, którzy poszukują nowoczesnych, funkcjonalnych i wygodnych rozwiązań alarmowych, gwarantujących niezawodność oraz łatwość obsługi.

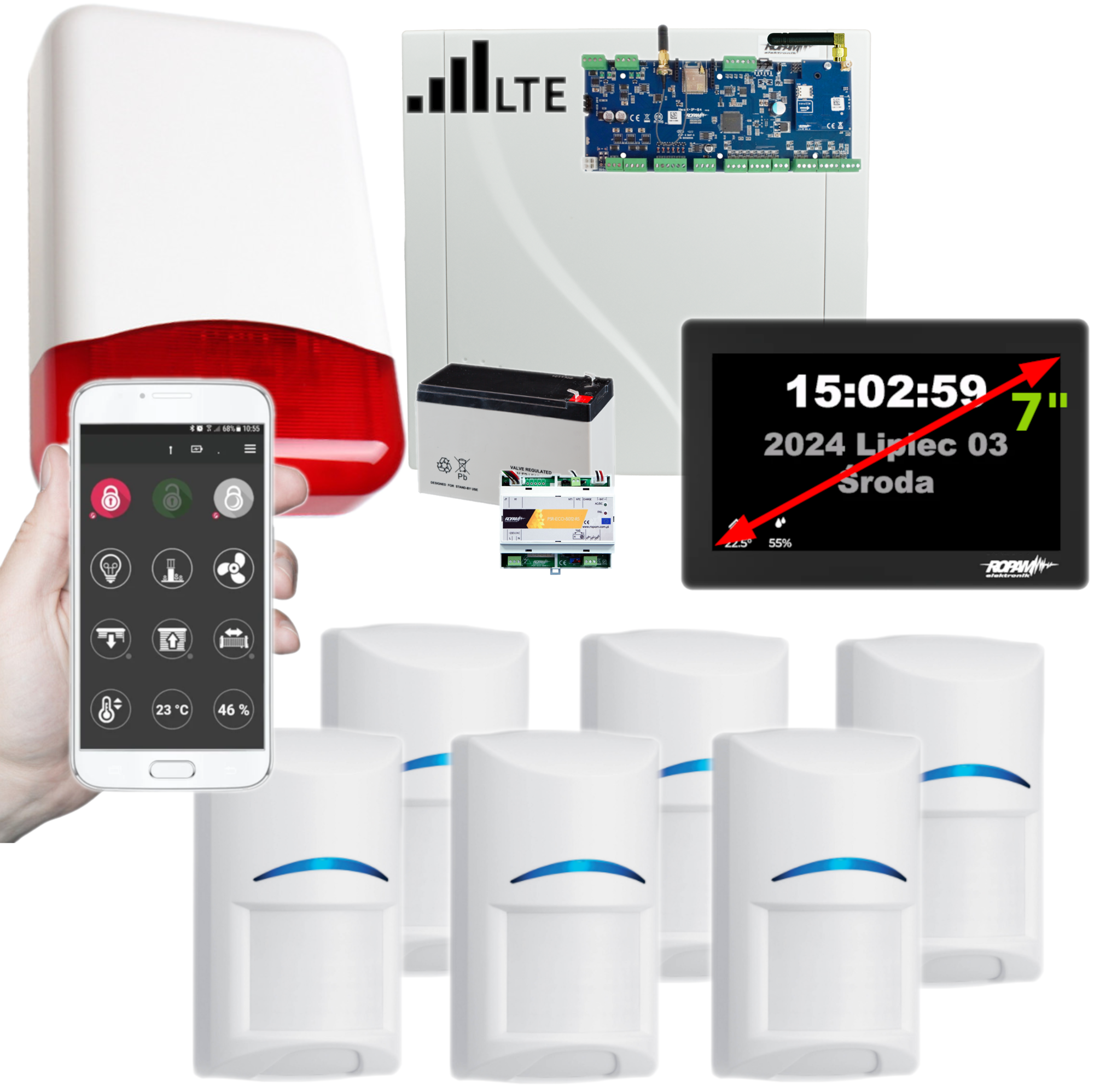

W zestawie:


• 1x centrala alarmowa Ropam NeoLTE-IP-64 wraz z akcesoriami;
• 1x antena WiFi;
• 1x obudowa Ropam O-R4D;
• 1x zasilacz Ropam PSR-ECO-5012-RS;
• 1x antena Ropam AT-GSM-MINI - 1 szt;
• 1x konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-7B (kolor obudowy: czarny);
• 6x czujka wewnętrzna przewodowa BOSCH Gen2 ISC-BPR2-W12;
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700;
• 1x akumulator bezobsługowy 7Ah 12V.

UWAGA!

Oferowany przez nas zestaw umożliwia podłączenie max. 64 urządzeń (np. czujek ruchu, dymu, gazów, kontaktronów, itd).

Prosimy zwrócić uwagę na to, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (16 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspandery EXP-I8-RN (każdy rozbudowuje o kolejne 8 wejść) - do zakupu osobno.

Centrala alarmowa w standardzie posiada także 8 wyjść programowalnych. Można je rozbudować do 40 wyjść poprzez ekspandery wyjść, dodatkowo obsługa do 32 modułów roletowych (magistralowe lub radiowe).

Możliwość sterowania każdym rodzajem oświetlenia zasilanego z sieci 230 VAC (świetlówki, żarówki, lampy LED itd.) za pomocą dodatkowych modułów (dostępnych osobno).

Panel dotykowy posiada dodatkowe 2 wejścia. Aby je wykorzystać należy mieć przewód 6-żyłowy pomiędzy panelem a centralą.

Centrala umożliwia podział obiektu na 4 niezależne strefy z 2 typami czuwania: pełne lub nocne (nocne tzn. śpiąc na piętrze możemy włączyć czuwanie na parterze).

Do płyty głównej można podłączyć do 4 paneli dotykowych (serii TPR-4x/4xS, TPR-7x) lub klawiatur dotykowych (TK-4x).

Możliwa jest także obsługa do 8 czujników temperatury i wilgotności (przewodowe, bezprzewodowe - wymagany moduł AP-Aero), jakości powietrza, czujników smogu (PM2.5 i PM10), obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury).

Zapraszamy na prezentację centrali Ropam:

Możliwości systemu alarmowego

Widgety na pulpicie w aplikacjach mobilnych

RopamBridge, połączenie zdalne


---



Centrala alarmowa Ropam NeoLTE-IP-64 posiada wbudowany komunikator GSM, moduł WiFi i modem LTE, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Ari (wymagany moduł Ari - brak w zestawie). Wyposażona jest w 16-64 wejść programowalnych oraz 8-40 wyjść programowalnych. Umożliwia także obsługę do 32 modułów roletowych.
Kontrola systemu możliwa jest też z poziomu smartfona z zainstalowaną aplikacją RopamNeo (system Android/iOS) - do pobrania w Google Play lub App Store.
Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

Cechy produktu (NeoLTE-IP-64):


• 4 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (do zakupienia osobno)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• 16-64 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-40 wyjść programowalnych, rozbudowa przez ekspandery wyjść + obsługa do 32 modułów roletowych (magistralowe lub radiowe)
• obsługa do 4 paneli dotykowych (serii TPR-4, TPR-7) lub klawiatur dotykowych (TK-4)
• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę)
• komunikacja IP: WIFI/LAN kanał podstawowy, kanały zapasowe: GPRS/LTE
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online oraz zdalnego sterowania
• 4 timery z kalendarzem, do sterowania i automatyki
• 2 magistrale komunikacyjne RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP lub LTE w zależności od wersji
• obsługa kodów USSD (kontrola kart pre-paid)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 12V DC (nadzorowany, inteligentny, zasilacz systemowy PSR-ECO-5012-RS w zestawie)

Funkcje automatyki budynkowej:


• obsługa 4 czujników temp. TSR lub temp. i wilgotności RHT - magistrala TSR,
• obsługa 8 czujników temperatury, wilgotności i jakości powietrza - magistrala RopamNET
• obsługa 8 stref grzewczych (funkcja termostatu pokojowego),
• obsługa 4 sterowników rolet EXP-SROL8-RN (do zakupienia osobno),
• obsługa 2 sterowników oświetlenia EXP-LIGHT16-RN (do zakupienia osobno),
• 4 makra (sekwencja) do wywołania z paneli dotykowych lub aplikacji
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM),
• wejście analogowe AI 0-10V lub 4..20mA do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd,
• integracja z innymi systemami automatyki poprzez protokół ModBus TCP/IP lub MQTT

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie,
• PUSH powiadomienie do aplikacji mobilnej RopamNeo,
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali , podsłuch AMR-1 - do zakupienia osobno),
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL),
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam, ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE,
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 20 niezależnych warunków logicznych, (bloki If...Then...Else)
• do 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C)

Specyfikacja techniczna (NeoLTE-IP-64):


• modem GSM: Quectel (Quad-Band, GPRS class 10)
• częstotliwość GSM pracy modemu: 850/ 900/ 1800/ 1900 MHz
• typ transmisji danych: SMS, VOICE, GPRS, PUSH
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia/naruszenie
• wejścia czujników temp. T1-T4 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin= 0-10V/DC (max.) lub 4-20mA (impedancja Z=30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych O1, O2, i zasilających AUX, +KB1, +KB2: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść O1, O2, AUX, +KB1, +KB2: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania U = 10V÷14V/DC min/max @ 1,5A min.
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 330/150/120mA – max/śr/min, Wifi = 15mA, GSM = -10mA, Eth = 30mA (w stanie podstawowym)
• wymiary: 209 x 87 x 25 [-/+1] [mm]
• waga netto: 155g

Obudowa metalowa Ropam O-R4D posiada solidną, monolityczną konstrukcję oraz zabezpieczenia antysabotażowe sygnalizujące otwarcie i oderwanie obudowy. Jest kompatybilna z:


• zasilaczem: PSR-ECO-2012, PSR-ECO-5012-RS (szyna DIN TH35 - 100mm) lub TRA-30VA/16,5V
• centralami: BasicGSM/-PS 2 (+VSR-2), MultiGSM/-PS 2 (+ VSR-2 + VAR-1*), NeoGSM/-PS (+VSR-2 + RF-4*), OptimaGSM/-PS (+AP-IP +VSR-2/VAR-1* + RF-4*), 17Ah/12V lub 7Ah/12(SLA).

* montaż: kołki samoprzylepne

Specyfikacja techniczna (O-R4D):


• tulejki dystansowe, montowane od wewnątrz obudowy
• wszystkie wkręty i połączenia są wielokrotnego użycia (brak blachowkrętów!)
• zabezpieczenia antysabotażowe (tamper) sygnalizujące otwarcie i oderwanie obudowy
• mikroprzełącznik do przełączania sygnałów cyfrowych, słaboprądowych (a nie 110V/230V, które wymagają przepływu prądu rzędu 0,2A w celu utrzymania prawidłowej rezystancji styku)
• 3 otwory dla konektorów antenowych SMA (pozwalają na montaż anteny AT-GSM-MINI, -MAXI, -WIFI, ISM w złączu, na obudowie)
• zamykanie: skręcana x2
• PCB - montaż na zatrzaskowych tulejkach dystansowych, tulejki montowane od wewnętrznej strony obudowy - łatwa rozbudowa i prace serwisowe
• tamper - specjalny mikroprzełącznik antysabotażowy C/NC ze złączami śrubowymi
• tamper - otwarcie i oderwanie od podłoża, spełnia wymagania normy PN-EN 50131, klasa 2
• zamykanie: skręcana x2
• wykończenie lakierem proszkowych w praktycznym kolorze jasno szarym tzw. "komputerowym".
• materiał: blacha stalowa 1mm, kolor jasnoszary (RAL7035)
• miejsce dla akumulatora: 17Ah/12V lub 7Ah/12(SLA)
• wymiary 325 x 305 x 95 mm / 320 x 300 x 90 mm (wewnętrzne)

Inteligentny, buforowy zasilacz Ropam AC-DC PSR-ECO-5012-RS umożliwia zasilenie systemu NeoGSM-IP(-64), OptimaGSM, NeoGSM oraz NEO. Cechuje go sprawność do 91% oraz najwyższa funkcjonalność i uniwersalność zastosowania w instalacjach słaboprądowych. Łączy w sobie 3 funkcje: zasilacza regulowanego, ładowarki akumulatorów oraz UPS napięcia 12V DC lub 24V DC. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 6M oraz dedykowanych obudowach naściennych (z indeksem "D" np. O-R4D).
Zasilacz posiada wiązkę kablową do podłączenia płyty OptimaGSM, NeoGSM-IP(-64), NeoGSM i NEO (zasilacz nie posiada wyjść zasilania na złączach!).

Cechy produktu (PSR-ECO-5012-RS):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:


• wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88-91%)
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)
• moc wyjściowa 50W dostępna w pełnym w zakresie warunków II klasy środowiskowej
• moc całkowita 65W, zasilacz zbilansowany prądowo wewnętrznie
• wersje w napięciem wyjściowym 12VDC i 24VDC, zasilacz bezprzerwowego napięcia z niskim poziomem szumów i tętnień
• regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe (OCP), przeciwzwarciowe (SCP), termiczne (OHP), nadnapięciowe (OVP), podnapięciowe (UVP)
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT oraz THT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 6M (ABS, UL94 V-0) oraz dedykowane obudowy naścienne

2. Funkcje i parametry obwodu ładowarki akumulatora:


• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe
• auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP)
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• funkcja ochrony przed przeładowaniem uszkodzonego akumulatora: zaawansowany algorytm pomiaru wprowadzonego ładunku, jeżeli Qbat>Qmax a brak trybu stało-napięciowego ładowania to zasilacz wyłączy ładowanie, wystawi status awarii ale pozostawi akumulator jako źródło zasilania awaryjnego.
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM): od 5Ah do 24Ah (brak w zestawie)

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:


• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A
• mikroprocesorowa diagnostyka i kontrola pracy zasilacza
• pomiar podstawowych parametrów zasilacza: napięcia, prądy, temperatura
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, stan akumulatora oraz pozostałe awarie
• magistrala EIA-485 w wersji protokołu komunikacji: -RN: RopamNET
• nadzór i komunikacja z systemami poprzez magistralę RopamNET
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach (kody)
• lokalna (zworki) lub zdalna (EIA-485) konfiguracja funkcji zasilacza

Specyfikacja techniczna (PSR-ECO-5012-RS):


• moc wyjściowa zasilacza (wydajność prądowa): 50 W (3A @13,8V)
• moc całkowita zasilacza: 65W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: 0s-16h40min
• sygnalizacja awarii niskiego napięcia DC: Uout <11,0V
• sygnalizacja rozładowanego akumulatora: Uout <9,5V
• obciążalność wyjścia +V, GND: In=3,0A (ciągła), Ipeak=5,0A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść +V, GND: Ilim=3,0A ~ 5,0A; Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciązenie wyjścia)
• obciążalność wyjść FAIL, FAC, FBAT: 100 mA @ 30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• typ wyjść FAIL, FAC, FBAT: tranzystorowe OC (Open Collector, otwarty kolektor)
• akumulator współpracujący: 12V, 5Ah – 28Ah (VRL/SLA) - brak w zestawie
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,0V +/- 5%), przeciwzwarciowe SCP i odwrotna polaryzacja akumulatora (RPP)
• prąd ładowania akumulatora: Ibat=0,5A lub 1,0A max.
• komunikacja systemowa: EIA-485 (magistrala systemowa, protokół RopamNET)
• napięcie i prąd zasilania: Uin=195V ~ 265V AC, 50 Hz; Irms=0,5A max.; Ipk=2.0A max.
• napięcie wyjściowe zasilacza: Uout=9,0V ~ 15,2V DC; Un=13,8V DC (@20°C; Iout = 0A)
• napięcie tętnienia napięcia DC: 120 mV p-p max.
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: - 3,3 [mV/°C/ogniwo] powyżej temp. projektowej 20°C; +3,3 [mV/°C/ogniwo] poniżej temp. projektowej 20°C
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,785W (Irms=0.015A)
• pobór prądu przez układy zasilacza DC (bez wyjść): 35 mA @12V
• klasa II środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność: 20% ... 90% RH bez kondensacji
• temperatura podczas ładowania akumulatora: 0°C ... +40°C
• temperatura podczas rozładowania akumulatora: -10°C ... +50°C
• parametry wynikają z warunków pracy typowego akumulatora w technologii AGM
• złącza: AWG: 24-12, FASTON 6,3
• obudowa DIN 6M (ABS UL94-VO)
• wymiary: 107 x 89 x 65,6 mm
• waga: 230g (netto)

Antena GSM Ropam AT-GSM-MINI, pionowa, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna (AT-GSM-MINI):


• częstotliwość: dual-band, 900/1800 MHz
• złącze SMAm,
• zysk: 2 dBi
• VSWR <1.5
• impedancja: 50 Ω
• polaryzacja: pionowa
• temp. pracy: -20°C ... +60°C
• kolor: czarny
• wymiary: ø 12 x 55 mm

Konektor - przedłużacz antenowy Ropam AT-SMAm-20-SMAf przeznaczony jest do przejścia ze złącza SMAf (z płytki PCB np. BasicGSM 2) na obudowę metalową.

Specyfikacja techniczna (AT-SMAm-20-SMAf):


• przewód RG-174 o dł. 20 cm
• długość: 200 mm
• złącza: wtyk SMA-m i gniazdo SMA-f



---





Przewodowy panel dotykowy (klawiatura dotykowa) Ropam TPR-7B to zaawansowane urządzenie zaprojektowane z myślą o kompleksowym zarządzaniu systemami smart home oraz centralami alarmowymi z serii Neo-IP-64(-PS), NeoLTE-IP-64(-PS) oraz NeoGSM-IP-64(-PS). Wyposażony w 7" ekran dotykowy,  TPR-7 oferuje nie tylko nowoczesny design, ale również niezwykle intuicyjny interfejs, który upraszcza kontrolę nad domową automatyką i systemem bezpieczeństwa.
Wyróżniające się cechy panelu TPR-7 obejmują możliwość personalizacji 3 głównych ekranów, co pozwala użytkownikowi dostosować wyświetlane informacje i funkcje do własnych potrzeb. Panel oferuje ponad 80 ikon, które umożliwiają sterowanie poszczególnymi funkcjami centrali oraz monitorowanie stanu systemu. Każda z ikon może zmieniać wygląd w zależności od aktualnego statusu, a także posiadać indywidualnie dobrany kolor tła, co zwiększa czytelność i komfort użytkowania.


TPR-7 pozwala na zgrupowanie sterowania urządzeniami w jednym pomieszczeniu pod jedną ikoną, co znacząco upraszcza zarządzanie systemem. Dodatkowo, panel obsługuje 4 interaktywne plany budynku, na których można precyzyjnie zaznaczyć położenie zainstalowanych urządzeń takich, jak czujniki temperatury i wilgotności.

Dzięki 2 dodatkowym wejściom konfigurowanym analogicznie do tych na płycie centrali oraz wyjściu tranzystorowemu typu OC, TPR-7 oferuje rozbudowane możliwości integracji z istniejącą infrastrukturą systemu. Aktualizacje oprogramowania są dostępne poprzez kartę SD, co zapewnia łatwy dostęp do najnowszych funkcji i poprawek.

Dodatkowo, panel dotykowy TPR-7 może pełnić funkcję cyfrowej ramki zdjęć, co pozwala na wyświetlanie ulubionych zdjęć, gdy panel nie jest aktywnie używany. To wszechstronne urządzenie łączy w sobie elegancję z funkcjonalnością, będąc doskonałym wyborem dla osób ceniących sobie zarówno estetykę, jak i zaawansowaną technologię.

Cechy produktu (TPR-7B):


• 7" kolorowy wyświetlacz dotykowy
• zintegrowany szklany panel z wyświetlaczem w niskoprofilowej obudowie
• pojemnościowy panel dotykowy „TouchPanel”, bez mechanicznych styków, obsługa gestów
• kompatybilność z centralami z serii: NeoLTE-IP-64(-PS), Neo-IP-64(-PS), NeoGSM-IP-64(-PS)
• interaktywne graficzne menu z ponad 80 widżetami do wyboru
• 3 konfigurowalne ekrany z możliwością dowolnego umieszczenia ikon, wg. wymagań aplikacji lub użytkownika
• tekstowe podpowiedzi dla każdej ikony
• możliwość zgrupowania urządzeń w jednym widżecie
• dynamiczne ikony, zmieniające wygląd w zależności od stanu wejścia
• tekstowe podpowiedzi dla każdej ikony
• indywidualny i konfigurowalny kolor tła dla każdej ikony
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna (buzzer)
• wygaszacz ekranu z funkcją kalendarza, zegara, aktualnej temperatury lub foto ramki
• intuicyjne sterowanie termostatem pokojowym (do 8 niezależnych termostatów)
• 2 wejścia alarmowe
• 1 wyjście tranzystorowe OC
• wbudowane gniazdo na kartę SD
• komunikacja z centralą po magistrali RopamNet
• lokalny port USB micro do aktualizacji oprogramowania,
• możliwość aktualizacji oprogramowania z karty SD
• zabezpieczenie antysabotażowe obudowy
• kolor ramki: czarny

Specyfikacja techniczna (TPR-7B):


• wyświetlacz LCD: 7" z pojemnościowym ekranem dotykowym
• sygnalizacja awarii: buzzer
• typ wyjścia: tranzystorowe typu OC w stanie aktywnym jest zwarte do masy zasilania, w stanie nieaktywnym znajduje się w stanie HiZ
• obciążalność wyjścia max.: 0,7A
• typ wejść: konfigurowalne z zakresu: NO, NC, EOL, 2EOL/NO i 2EOL/NC
• magistrala systemowa: RopamNet
• złącza samozaciskowe, płaskie
• zabezpieczenie antysabotażowe obudowy: oderwanie od ściany
• kolor: czarny
• temperatura pracy: -10 ...+55 °C
• wilgotność RH: 20...90%, bez kondensacji
• złącza AWG 24-12, rozłączne
• napięcie zasilania: 9V-14VDC
• pobór prądu: 200 mA  (min.) / 240 mA  (max.)
• wymiary: 177 x 116 x 18 mm
• waga: ~385g



---



Przewodowa, wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 mpozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji ignorowania zwierząt domowych.

Specyfikacja techniczna (ISC-BPR2-W12):


• rodzaj optyki: Fresnel
• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm

W zestawie:


• centrala alarmowa Ropam NeoLTE-IP-64 - 1 szt;
• antena WiFi- 1 szt;
• obudowa Ropam O-R4D – 1 szt;
• zasilacz Ropam PSR-ECO-5012-RS – 1 szt;
• antena Ropam AT-GSM-MINI - 1 szt;
• konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• akcesoria (kołki montażowe, rezystory);
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-7B (kolor obudowy: czarny) - 1 szt;
• czujka wewnętrzna przewodowa BOSCH Gen2 ISC-BPR2-W12 - 6 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS/IP lub LTE).

Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny) i B338 (sufitowy).
