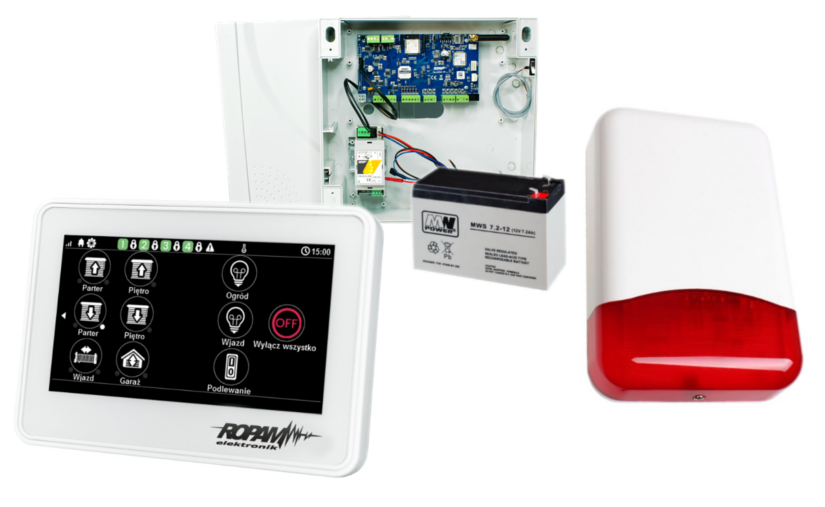

SYSTEM ALARMOWY ROPAM NeoGSM-IP TPR-4WS TI700 MWS 7.2Ah

• 1x centrala alarmowa Ropam NeoGSM-IP wraz z akcesoriami;
• 1x antena Ropam AT-GSM-MINI90;
• 1x obudowa plastikowa Ropam O-R3P;
• 1x zasilacz Ropam PSR-ECO-2012;
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS (kolor obudowy: biały);
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700;
• 1x akumulator bezobsługowy 7Ah 12V.

Centrala alarmowa Ropam NeoGSM-IP posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Aero. Kontrola systemu możliwa jest też z poziomu smartfona z systemem Android (wersja 5 lub nowsza). Aplikację RopamNeo można pobrać w Google Play w sklepie Ropam Elektronik. Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Aero
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, e-mail
• 8-32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe, system bezprzewodowy Aero
• 8-24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-3x)
• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym
• wbudowany modem GSM
• wbudowany moduł WIFI (UWAGA! ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN
• powiadomienia typu: SMS/CALL/E-MAIL/PUSH
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online przez internet
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• 4 timery z kalendarzem, do sterowania i automatyki
• współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów)
• zaawansowane funkcje logiczne i programowe przekaźniki czasowe, LogicProcessor
• programowanie lokalne przez micro USB lub WIFI/ETH
• programowe zdalne przez serwer RopamBridge (GPRS lub IP)
• obsługa kodów USSD (kontrola kart pre-paid
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• zasilanie: 12V DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy:  PSR-ECO-5012-RS lub PSR-ECO-2012)

• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja Termostatu Pokojowego
• kontrola wyjść (BO) do sterowania elementami automatyki możliwe poprzez: aplikacje mobilna RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd
• integracja audio z wideodomofonami (VAR-1U), domofonami i interkomami
• podsłuch obiektu (AMR-1)

• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy VSR-1, VSR-2, podsłuch AMR-1)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (bez SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam lub ze stacją Kronos NET (sterownik RopamDirect), szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo

LogicProcessor:


• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu

Antena GSM Ropam AT-GSM-MINI90, kątowa 90°, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

• częstotliwość: dual-band, 900/1800 MHz, dookólna
• złącze SMAm, kątowa 90°
• zysk: 2,15 dBi
• VSWR <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna
• kolor: czarny
• temp. pracy: -30°C ... +85°C
• wymiary: ø 10 x 48 mm

Obudowa plastikowa Ropam O-R3P posiada mikroprzełącznik antysabotażowy, sygnalizujący otwarcie obudowy. Jest kompatybilna z:


• zasilaczem: PSR-ECO-2012 (szyna DIN TH35);
• centralami: BasicGSM 2, MultiGSM 2 (+ VAR-1U/VAR-1U-D4M), OptimaGSM (+EXP-I8 +AP-IP + VAR-1U/VAR-1U-D4M), NeoGSM-IP.

• estetyczna, kompaktowa i natynkowa obudowa z plastiku
• miejsce dla akumulatora: 7Ah/12V V(SLA)
• tamper ROPAM - mikroprzełącznik antysabotażowy
• tamper – otwarcie obudowy
• materiał: ABS, kolor jasnoszary
• zamykanie: skręcana x4 od czoła obudowy + maskownice
• płyta montażowa z pleksi, montaż PCB za pomocą wkrętów (łatwa modyfikacja, inna konfiguracja)
• montaż anteny GSM, WIFI wewnątrz obudowy
• wymiary: 264 x 253 x 85 mm

Inteligentny, buforowy zasilacz Ropam PSR-ECO-2012 współpracuje z systemami OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka) i NeoGSM-IP. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 2M oraz dedykowanych obudowach z indeksem "D" np. 0-R4D.

Cechy produktu (PSR-ECO-2012):


• Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:
  - wysoka sprawność energetyczna 90% w pełnym zakresie pracy,
  - podwyższona separacja galwaniczna PRI/SEC: 3,5kV,
  - zasilacz bezprzerwowego napięcia DC,
  - elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP,
  - obudowa modułowa DIN 2M
• Funkcje i parametry obwodu ładowarki akumulatora:
  - ładowanie akumulatora dwufazowe I/U: stało-prądowe i stało-napięciowe,
  - auto-kompensacji napięcia ładowania, +/- 3,3 [mV/°C/ogniwo] względem temperatury 25 °C,
  - elektroniczne zabezpieczenia z auto-powrotem: OCP, SCP, UVP i odwrotną polaryzacją (RPP),
  - dynamiczny test i diagnostyka akumulatora,
  - obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM) 1.2Ah do 7Ah
• Status pracy zasilacza (nadzór) i komunikacja systemowa:
  - konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień, zasilacz typ A,
  - wyjścia techniczne: stan AC, stan akumulatora oraz pozostałe awarie,
  - nadzór i komunikacja z systemami: OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka),
  - optyczna sygnalizacja stanu pracy zasilacza

• sygnalizacja awarii zasilania AC: wyjście techniczne ACok
• sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%)
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: -3 mV/°C/ogniwo (+/- 20%) powyżej temp. projektowej 20°C +3 mV/°C/ogniwo (+/- 20%) poniżej temp. projektowej 20°C
• sprawność energetyczna: 88% - 91%
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,3V +/- 5%) przeciwzwarciowe SCP odwrotna polaryzacja akumulatora (RPP)
• napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia Uout <10,4V @Iout 1,5A
• obciążalność wyjścia +V, GND: In=1,5A (ciągła) Ipeak=2A (chwilowe)
• zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%) stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia
• zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A
• obciążalność wyjść: FBAT (100 mA @30VDC max. brak zabezpieczenia przeciwzwarciowego) ACok (5 mA @12VDC)
• typ wyjść FAC, FBAT: OC (Open Collector otwarty kolektor)
• napięcie i prąd zasilania: Uin=195~265V AC, 50Hz, Irms=0.25A max.
• prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia
• napięcie wyjściowe zasilacza: Uout=13.8VDC + 0.5V/-1V gdy brak AKU Un=13.8VDC (@20°C, Iout=0A) Uout=9.5~14.3V gdy AKU podłączony
• napięcie tętnienia napięcia DC: 100 mV p-p max.
• moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.)
• moc całkowita zasilacza: 25W
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA)
• pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V
• akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat=0,7A @12VDC Ibat=0,4A @13,4VDC
• obudowa: DIN 2M, ABS (UL94-VO)
• warunki pracy: klasa II, - 10°C ... +55°C RH: 20% ... 90% bez kondensacji
• waga: 130g (netto)
• wymiary: 36,3 x 90,2 x 57,5 mm

• kolorowy wyświetlacz 4,3” TFT LCD, LED o wysokim kontraście i jasności
• estetyczne wykonanie z plastikową ramką maskująca boki i przód LCD
• panel dotykowy „TouchPanel”, bez mechanicznych styków, rezystancyjny, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• dwa ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne), kalendarz tygodniowy, pięć profili temperatury,, cztery przedziały dzienne, synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (brak w zestawie), (txt)  i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor ramki: biały
• wymiary: 122 x 88 x 17 mm (WxHxD) (bez złącz)

• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię;



• rejestrator temperatury Logger Temp – pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu.

• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager
• obsługa urządzenia - program RopamNeo.

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm

• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100 mm
• waga 2,0kg

• centrala alarmowa Ropam NeoGSM-IP - 1 szt;
• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz Ropam PSR-ECO-2012 - 1 szt;
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS (kolor obudowy: biały) - 1 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).
