SYSTEM ALARMOWY PARADOX EVO 192 TM70 TI700 IP180

Przewodowy system alarmowy oparty na centrali Paradox Digiplex EVO 192 to doskonałe rozwiązanie do realizacji systemów sygnalizacji włamania i napadu (SSWiN) zarówno w obiektach prywatnych, jak i też użyteczności publicznej, bankach, obiektach rządowych itp.

✨ Duża odporność na zakłócenia oraz zaawansowane algorytmy zabezpieczające przed sabotażem zapewniają bezpieczeństwo i stabilną pracę.

✨ Centrala EVO 192 umożliwia podział obiektu na aż 8 partycji, a każda z nich pozwala na uzbrajanie w różnych trybach. Dzięki temu możesz podzielić obiekt na osobne obszary, np. parter i piętro, i niezależnie nimi zarządzać.

✨ Dzięki eleganckiej i intuicyjnej, dotykowej klawiaturze TM70 codzienna obsługa systemu jest niezwykle prosta.

✨ Uzupełnieniem zestawu jest głośna syrena alarmowa, która skutecznie odstrasza intruzów i informuje o zdarzeniach alarmowych.

✨ W zestawie znajduje się moduł ethernetowy IP180, który umożliwia zdalne programowanie, monitorowanie i kontrolę systemu przy wykorzystaniu sieci internetowej (poprzez dedykowane oprogramowanie BabyWare i aplikację BlueEye).

✨ Systemy Digiplex EVO posiadają linie wirtualne jako dodatek do linii alarmowych i kontroli dostępu. Mogą być one użyte do aktywacji wyjść PGM bez zapełnienia linii oraz bez wpływu na inne funkcje systemu. Systemy Digiplex EVO są najlepszym rozwiązaniem, w przypadku konieczności połączenia systemu alarmowego, kontroli dostępu oraz automatyki domowej.

W zestawie:


• 1x centrala alarmowa Paradox EVO 192;
• 1x przewodowy, dotykowy manipulator Paradox TM70;
• 1x moduł internetowy ethernet Paradox IP180;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;

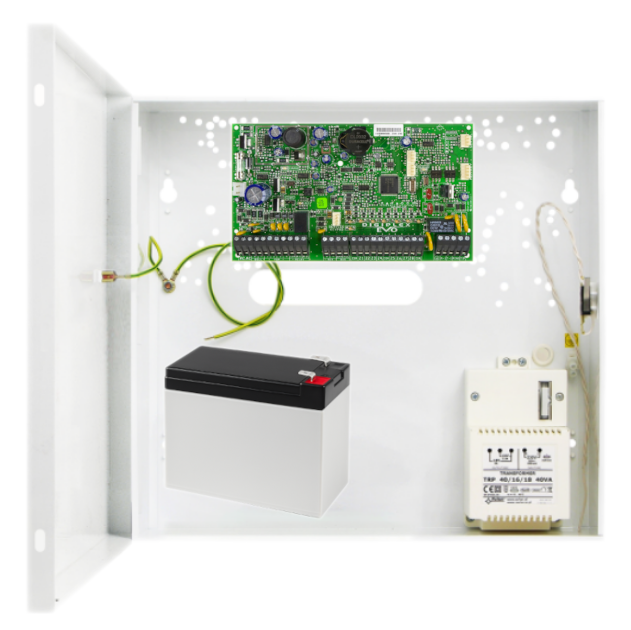

• 1x obudowa natynkowa Pulsar AWO220 z transformatorem TRP 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.

Uwaga!
Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.

System możemy rozbudować o dodatkowe kontaktrony (czujniki otwarcia okien, drzwi), czujki dymu, czadu, metanu, LPG, gazu usypiającego, a także o dodatkową klawiaturę oraz piloty do zdalnej obsługi.


---



Paradox Digiplex EVO 192 to przewodowa, innowacyjna centrala alarmowa, która łączy zaawansowaną funkcjonalność z prostotą obsługi. Może być sterowana zarówno z manipulatora, jak i zdalnie – za pomocą pilota radiowego, komputera, tabletu czy smartfonu.

✨ Dzięki magistralowej konstrukcji możliwa jest bezproblemowa komunikacji z modułami, łatwa rozbudowa systemu i szybka konfiguracja, co czyni ją doskonałym rozwiązaniem dla domów, biur, a także obiektów użyteczności publicznej, banków itp.

✨ Rozbudowane możliwości obsługi i sterowania pozwalają na realizację funkcji kontroli dostępu oraz automatyki domowej.


Rozbudowane możliwości systemowe

• możliwość sterowania z poziomu manipulatora, pilota radiowego, komputera, tabletu lub telefonu
• obsługa do 192 linii alarmowych i 8 partycji
• do 254 modułów magistralowych w systemie
• do 999 użytkowników z indywidualnymi kodami
• bufor zdarzeń mieszczący 2048 wpisów

Elastyczne zarządzanie wejściami i wyjściami

• 8 wejść linii alarmowych (16 z włączoną funkcją podwajania ATZ), możliwość rozbudowy do 192 linii za pomocą modułów SPZX8, ZX8, ZX82 (brak w zestawie)
• 5 wyjść programowalnych PGM (max. 250 w systemie, możliwość podłączenia modułu PGM82 lub PGM4, reszta wyjść z z modułów SPZX8, ZX8, ZX82 , brak w zestawie)
• możliwość używania czujek konwencjonalnych i magistralowych
• wyjście PGM 1 może być używane jako wejście 2-przewodowej czujki dymu
• 8 partycji, możliwość uzbrajania w różnych trybach
• możliwość przypisania wejść linii modułów do dowolnej linii i partycji

Szeroka komunikacja i kompatybilność

• 4-przewodowa magistrala systemowa - zapewnia bezproblemową komunikację centrali z modułami wykonawczymi oraz czujnikami
• moduły rozszerzeń mogą być dołączane w dowolnym miejscu magistrali komunikacyjnej
• moduł GSM: PCS250
• moduły internetowe: IP150+, IP180
• moduł powiadamiania głosowego: VDMP3
• obsługa urządzeń bezprzewodowych: RTX3 (obsługa 999 pilotów)
• manipulatory: TM50, K656, K641+, K641, K641R, K641LX, możliwość używania manipulatorów z wbudowanymi czytnikami kart kontroli dostępu
• moduł kontroli dostępu: ACM12

Integracja z automatyką i kontrolą dostępu

• obsługa do 32 drzwi w systemie kontroli dostępu
• linie wirtualne do sterowania automatyką bez zajmowania fizycznych wejść
• możliwość tworzenia kalendarzy dostępu
• możliwość podłączenia modułów kontroli dostępu - stworzenie zintegrowanego systemu alarmowego z rozbudowaną kontrolą dostępu
• funkcja dostępu poprzez wprowadzenie kodu i/lub użycie karty magnetycznej

Specyfikacja techniczna (EVO 192):


• 8 wejść linii alarmowych na płycie centrali (16 z włączoną funkcją podwajania ATZ)
• obsługa maksymalnie 192 linii alarmowych
• 8 partycji, możliwość uzbrajania w różnych trybach
• obsługa 254 modułów magistralowych
• obsługa 999 kodów użytkowników
• 5 wyjść programowalnych PGM na płycie centrali (max. 250 w systemie)
• wyjście PGM 1 może być używane jako wejście 2-przewodowej czujki dymu
• komunikacja po 4-przewodowej magistrali komunikacyjnej
• nadzór i ochrona przed sabotażem modułów magistralowych
• bateria podtrzymania zegara systemowego
• bufor zdarzeń: 2048
• zasilacz impulsowy 1.7 A z funkcją ładowania akumulatora
• wyjście dialera telefonicznego
• wyjście sygnalizatora (BELL): 12Vdc, max. 1A
• przycisk włączający/wyłączający wyjście zasilające AUX
• przycisk resetu centrali
• możliwość aktualizacji oprogramowania za pomocą komputera PC
• możliwość programowania za pomocą komputera używając modułu 307USB
• stopień zabezpieczenia wg EN 50131: Grade 3
• zasilanie: 17V AC, 20/40VA, 50-60Hz
• akumulator: 12V DC, 7Ah minimum
• wyjście zasilające (AUX): 12V DC  maks. 700mA
• wyjścia PGM: PGM1 do PGM4 100mA (+/-), PGM5 przekaźnik 5A/28V DC (NO/NC)
• temperatura pracy: -20ºC ... 50ºC
• wymiary płytki: 19,1 x 10,8 cm



---


Paradox TM70 to nowoczesna, dotykowa klawiatura LCD z 7-calowym ekranem, przeznaczona do systemów alarmowych Paradox (Spectra SP, Magellan oraz Digiplex EVO).

✨ Dzięki obsłudze wielu funkcji (m.in. wyświetlania planów pięter, tablicy synoptycznej) zapewnia odpowiednią kontrolę i szybką lokalizację zagrożeń.
✨ Urządzenie daje możliwość lokalizacji wszystkich linii alarmowych na piętrach budynku, dzięki obsłudze map w formacie .bmp.



Dotykowy ekran i intuicyjny interfejs

• kolorowy, dotykowy wyświetlacz LCD 7” (rozdzielczość: 800 x 480 px)
• menu ikonowe w języku polskim
• możliwość wyświetlania temperatury wewnątrz i na zewnątrz pomieszczenia (konieczny dodatkowy czujnik)
• tryb cyfrowej ramki na zdjęcia (obsługa microSD, brak w zestawie)

Funkcje systemowe

• kompatybilna z centralami Paradox: Spectra SP, Magellan MG, Digiplex EVO
• obsługa do 32 planów pięter (w formacie .bmp)
• tryb tablicy synoptycznej (podgląd stanu wszystkich partycji i linii na jednym ekranie; One Screen Monitoring – dostępna na zasadzie płatnej licencji)
• funkcja planów pięter (SpotOn Locator – dostępna na zasadzie płatnej licencji)
• obsługa jednej lub wielu partycji
• szybka aktywacja alarmów typu PANIC
• sterowanie 8 wyjściami PGM

Dodatkowe możliwości

• wyświetlanie temperatury wewnętrznej/zewnętrznej (z czujnikiem)
• wbudowany czujnik temperatury + możliwość podłączenia zewnętrznego
• niezależne ustawienie linii gongowych
• możliwość podłączenia 1 linii alarmowej lub zewnętrznego czujnika temperatury

Specyfikacja techniczna (TM70):


• ekran dotykowy LCD 7”
• rozdzielczość obrazu: 800 x 480 px
• kompatybilność ze wszystkimi centralami Paradox (SP/MG/EVO)
• obsługa karty microSD (wymagana 4 Gb, brak w zestawie)
• możliwość podłączenia 1 linii alarmowej lub zewnętrznego czujnika temperatury
• dostępne kolory: biały
• zgodność z normą EN 50131-3: Grade 3
• zasilanie: 9...15V DC
• pobór prądu: 250 mA (przy maksymalnej jasności)
• wymiary: 17,7 x 11,4 x 1,5 cm



---


Moduł Paradox IP180 umożliwia zdalne programowanie, monitorowanie i kontrolę systemu przy wykorzystaniu sieci internetowej. Współpracuje z centralami serii Digiplex EVO, Spectra SP i Magellan MG. Dzięki zastosowanym algorytmom szyfrującym komunikacja z centralą jest zabezpieczona przed nieuprawnionym dostępem.
Moduł umożliwia obsługę systemu alarmowego przez Internet za pomocą komputera (program BabyWare) oraz przez urządzenia mobilne (smartfony / tablety) z zainstalowaną aplikacją BlueEye.
Możliwość bezprzewodowej pracy (poprzez WiFi) znacząco ułatwia instalację modułu oraz likwiduje potrzebę prowadzenia dodatkowego okablowania.


Nowoczesna komunikacja

• łączność przez Ethernet lub WiFi 2,4 GHz (b/g/n)
• stabilna transmisja danych i lepsza łączność dzięki protokołowi MQTT -  idealnie nadaje się do systemów telemetrii czy automatyki budynkowej IoT
• obsługa bezpiecznego połączenia P2P (serwer SWAN - korzystanie z niego wymaga uiszczenia opłaty abonamentowej)

Bezpieczeństwo i integracja

• szyfrowanie AES 128-bit dla e-maili
• raportowanie do stacji monitoringu do urządzenia IPC10
• obsługa formatów MLR2-DG i Ademco 685
• obsługa certyfikatów CE, EN 50136 ATS 5 Class II

Kompatybilność i instalacja

• współpraca z centralami Paradox (wyprodukowanymi od 2012 r.): Digiplex EVO, Spectra SP i Magellan MG
• integracja z programem BabyWare (od wersji V5.4.3), NEware i InField
• ergonomiczna obudowa ułatwiająca montaż

Zdalna obsługa systemów Paradox - aplikacja BlueEye

• sprawdzanie aktualnego statusu wszystkich linii alarmowych i partycji,
• obsługa połączeń P2P i serwera SWAN (korzystanie z niego wymaga uiszczenia opłaty abonamentowej),
• uzbrojenie i rozbrojenie systemu, jego partycji, sterowania wyjściami PGM centrali,
• kontrola usterek,
• sprawdzanie historii zdarzeń,
• możliwość programowania nowych użytkowników, zmiana nazw linii i partycji,
• otrzymywanie powiadomień o zdarzeniach alarmowych i systemowych za pośrednictwem e-mail.

Aplikacja mobilna BlueEye działa w systemie Android (Google Play) i iOS (App Store). Pracuje na dowolnym łączu internetowym, a także obsługuje połączenia P2P (dedykowany serwer SWAN), które nie wymagają konfiguracji parametrów sieciowych w obiekcie.


Specyfikacja techniczna (IP180):


• obsługa mobilna poprzez aplikację BlueEye (Google Play / App Store)
• obsługa za pomocą przeglądarki lub przy wykorzystaniu BabyWare (od wersji V5.4.3), NEware i InField
• obsługiwane formaty: MLR2-DG, Ademco 685
• obsługa szyfrowania e-mail (AES 128-bit)
• kompatybilność: Digiplex EVO, Spectra SP, Magellan MG
• interfejs Ethernet 10/100 Mb/s, 2.4 GHz WiFi IEEE 802.11 b/g/n (zewnętrzna antena ze złączem SMA), port 4-pin
• temperatura pracy: -20°C ...+50°C
• zasilanie: 10-16,5V DC (zasilanie z centrali alarmowej przez magistralę szeregową)
• pobór prądu: max. 100 mA
• wymiary: 109  x 30  x 22 mm
• waga: 0,04kg



---

Zewnętrzny, przewodowy, optyczno-akustyczny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.

✨ Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny.

✨ Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania.

✨ Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

  W zestawie:


• centrala Paradox EVO 192 - 1 szt;
• przewodowy, dotykowy manipulator Paradox TM70 – 1 szt;
• moduł internetowy ethernet Paradox IP180 - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700  – 1 szt;
• obudowa natynkowa Pulsar AWO220 z transformatorem TRP 40VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

❗ Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu BabyWare (wymagany przewód Paradox 307 USB lub USB/PARADOX - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
