Strona główna » PRODUKTY ARCHIWALNE » PRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5A
alt
PRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5APRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5APRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5A
PRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5A
PRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5A
PRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5A

PRZETWORNICA PODWYŻSZAJĄCO-OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SE 9.5÷16VDC 5A

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 13,99 zł

Numer katalogowy: 13242

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 36,90 zł

Cena netto: 30,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Produkt archiwalny

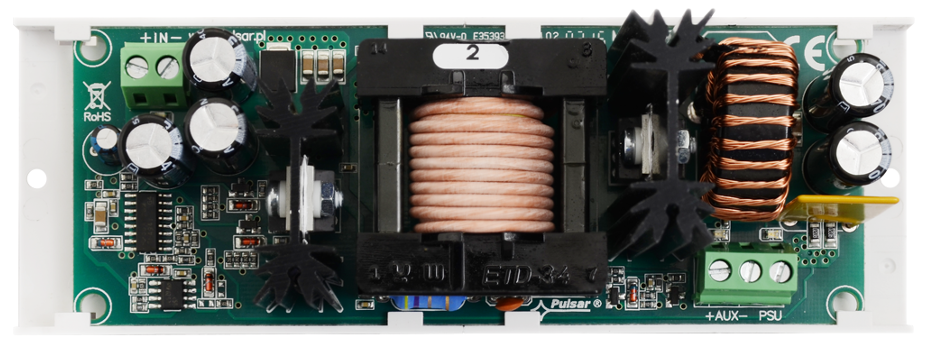

Moduł przetwornicy podwyższająco-obniżającej napięcie Pulsar DC/DC50SE służy do utrzymania stałej wartości napięcia wyjściowego 12VDC, bez względu na wahania w zakresie 9,5V÷16V DC napięcia wejściowego.

Jak to działa?

  • gdy napięcie wejściowe jest niższe od 12VDC -> przetwornica podnosi je do ustawionej wartości
  • gdy napięcie wejściowe jest wyższe od 12VDC -> przetwornica obniża je do 12VDC.

Maksymalny prąd obciążenia wynosi Imax=5A (Pmax=60W).

Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu:

  • przykład zastosowania: podwyższenie napięcia z 9,5V na 12V DC lub obniżenie napięcia z 16V na 9V DC
  • zakres napięcia wejściowego: 9,5÷16V DC
  • napięcie wyjściowe: 12V DC
  • max. prąd obciążenia: 5A (60W)
  • wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia przeciążenie wyjścia
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
  • wysoka sprawność: 87%
  • sygnalizacja optyczna LED
  • montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

Specyfikacja techniczna:

  • moc modułu P: 60W max.
  • sprawność energetyczna: 85%÷87%
  • napięcie tętnienia: 50mV p-p
  • prąd wyjściowy: 5A max.
  • pobór prądu przez układy modułu: 45 mA max.
  • zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
  • zabezpieczenie przed przeciążeniem OLP: 110-150% mocy modułu, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
  • wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
  • sygnalizacja optyczna:
    • IN dioda sygnalizująca stan zasilania DC (czerwona, stan normalny świeci światłem ciągłym)
    • AUX dioda sygnalizująca stan zasilania DC na wyjściu (zielona, stan normalny świeci światłem ciągłym)
    • PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu (czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym)
  • temperatura pracy: -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
  • mocowanie: taśma montażowa lub wkręt montażowy x 2
  • złącza: Ф0,41÷1,63 (AWG 26-14)
  • zakres napięcia wejściowego (zasilanie): 9,5V÷16V DC
  • napięcie wyjściowe: 12VDC
  • wymiary 150 x 54 x 60 mm
  • waga netto: 0,25 kg

W zestawie:

  • przetwornica Pulsar DC/DC50SE - 1 szt;
  • instrukcja.
