Strona główna » PRODUKTY ARCHIWALNE » MODUŁ ZASILACZA DO CCTV PULSAR AWZ522 12V/0.5A/M
alt
Pulsar AWZ522MODUŁ ZASILACZA DO CCTV PULSAR AWZ522 12V/0.5A/MMODUŁ ZASILACZA DO CCTV PULSAR AWZ522 12V/0.5A/M
Pulsar AWZ522
MODUŁ ZASILACZA DO CCTV PULSAR AWZ522 12V/0.5A/M
MODUŁ ZASILACZA DO CCTV PULSAR AWZ522 12V/0.5A/M

MODUŁ ZASILACZA DO CCTV PULSAR AWZ522 12V/0.5A/M

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 13,99 zł

Numer katalogowy: 13107

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 11,07 zł

Cena netto: 9,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Produkt archiwalny

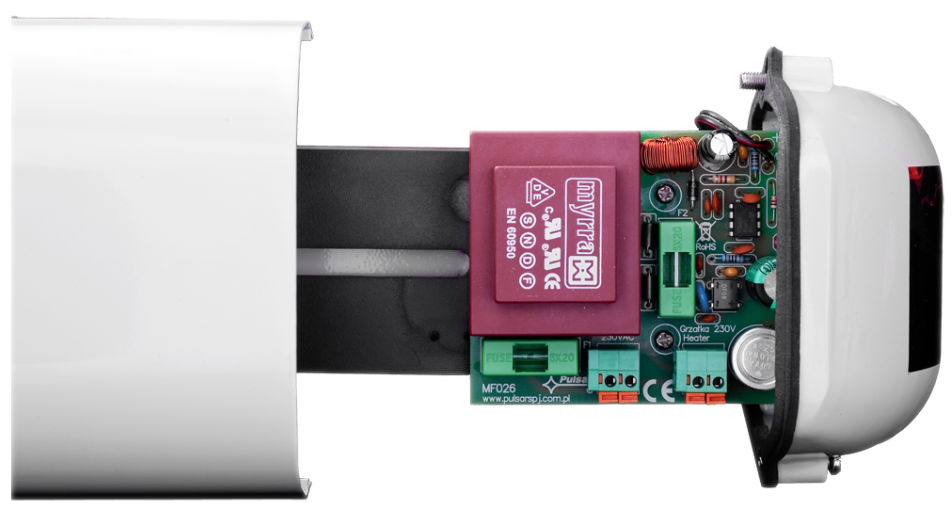

Moduł zasilacza Pulsar AWZ522 przeznaczony jest do zasilania urządzeń wymagających napięcia 12V DC, działających w systemach telewizji przemysłowej CCTV. Dedykowany jest do zasilania kamer montowanych w zewnętrznych obudowach serii GL606, THxx, TSHxx i innych zgodnych z otworami montażowymi A-A i wymiarami.
Moduł zasilacza posiada 2 wyjścia i dostarcza napięć:
  • 12VDC/0,5A do zasilania kamery przemysłowej
  • 230V/AC/0,4A max. do zasilania grzałki obudowy
(termostat bimetaliczny automatycznie załącza obwód grzałki: ton=15°C, toff=25°C (+/- 4°C).

Cechy produktu:

  • stabilizator impulsowy
  • sterowanie grzałki za pomocą termostatu
  • montaż do obudowy kamery CCTV
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • przepięciowe
  • wyjście zasilania: 0.5a / 12V DC
  • wyjście grzałki: 0.4A / 230V AC
  • zasilanie: 230VAC/50Hz

Schemat blokowy:
alt
Specyfikacja techniczna:

  • moc zasilacza: 6W max
  • napięcie wyjściowe: 12VDC
  • prąd wyjściowy: 0.5A
  • czas narastania, opadania i podtrzymania napięcia wyjściowego: 5ms / 20ms / 15ms
  • napięcie tętnienia: 20mV p-p max.
  • zabezpieczenie przeciwzwarciowe SCP:
    • 12V/DC: 200% ÷ 300% mocy modułu - ograniczenie prądu, powraca automatycznie
    • HEATER: bezpiecznik T 500mA, uszkodzenie wymaga wymiany wkładki
  • zabezpieczenie przeciążeniowe OLP:
    • 12V/DC: bezpiecznik T 630mA, uszkodzenie wymaga wymiany wkładki
    • HEATER: bezpiecznik T 500mA, uszkodzenie wymaga wymiany wkładki
  • parametry obwodu grzałki:
    • napięcie wyjściowe: 230V/AC (-15%/+10%)
    • prąd wyjściowy: 0,4A max
    • temperatura zał/wył wyjścia HEATER (termostatu): ton=15°C, toff=25°C (+/- 4°C)
  • bezpiecznik F1: T 500mA/250V
  • bezpiecznik F2: T 630mA/250V
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna: 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • złącza: Ф0,41÷1,63 (AWG 26-14), wtyk męski 5,5/2,1mm (wyjście zasilania)
  • mocowanie: 37 x 33 (W1xL1) otwory montażowe x2
  • napięcie zasilania: 230V AC / 50 Hz
  • pobór prądu: 0,06A max.
  • wymiary pcb: 70 x 83 x 42 mm
  • waga (netto): 0.36 kg
alt
W zestawie:

  • moduł zasilacza Pulsar AWZ522 - 1 szt;
  • instrukcja.
