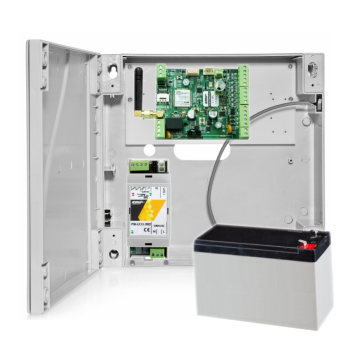

MODUŁ POWIADOMIENIA I STEROWANIA GSM ROPAM BasicGSM-SET + OBUDOWA, ZASILACZ, ANTENA + AKUMULATOR

Zestaw z centralą alarmową BasicGSM 2 uzupełnioną o zasilacz, obudowę, antenę i akumulator 7Ah to świetne rozwiązanie integrujące system sygnalizacji włamania i automatykę budynkową z wykorzystaniem komunikacji GSM.


---

Moduł Ropam BasicGSM 2 dedykowany jest do integracji z centralami alarmowymi, sterownikami, przekaźnikami itp. dzięki wejściom i wyjściom binarnym. Dzięki wbudowanemu modemowi GSM możliwe jest wysyłanie powiadomień o zdarzeniach w systemie (SMS, VOICE, e-mail) i zdalne sterowanie. Moduł posiada 2 wejścia analogowe, do których można podpiąć dodatkowe moduły (np. czujnik temperatury), które pozwalają na rozszerzenie funkcji urządzenia.
Do sterowania i kontroli służą SMS, CLIP, DTMF oraz aplikacje: RopamBasic i RopamDroid.

Zastosowanie BasicGSM 2:


• powiadomienie dla systemów alarmowych,
• systemy automatyki domowej, funkcje przekaźników czasowych,
• systemy kontroli i sterowania poprzez sieć GSM, sygnały binarne I/O,
• systemy kontroli i nadzoru temperatury np. serwerownie, lodówki (szczepionki), chłodnie, procesy termiczne,
• systemy kontroli i nadzoru wartości analogowej z czujników z wyjściami 0-10[V], 4-20[mA], np. wilgotność względna, temp, czujniki poziomu wody itd.
• regulacja temperatury,
• systemy kontroli dostępu,
• kontrola i sterowanie procesami technicznymi np. przepompownie, kotłownie CO, fermy hodowlane,

Cechy produktu:


• wbudowany modem GSM/GPRS-2G
• wykrywanie zagłuszania GSM (jamming): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń
• 8 wejść z czego 6 wejść NO/NC (I1-I6) oraz 2 wejścia NO/NC GND/+12V lub 0-10V, 4-20mA
• wejście FAC do kontroli napięcia AC np centrali alarmowej
• 4 sterowane wyjścia poprzez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe, LogicProcessor, potwierdzanie uzbrojenia/rozbrojenia (funkcja dostępna od wersji v2.3)
• 1 wyjście zasilania AUX zabezpieczone (1A)
• powiadomienie: SMS/VOICE/CLIP/E-MAIL/GPRS
• SMS: niezależne komunikaty dla zdarzeń w systemie
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi lub podsłuch (AMR-1)
• obsługa czujnika temperatury serii TSR-x lub temperatury i wilgotności RHT-2x (funkcja dostępna od wersji v2.3), termostat GSM
• funkcja testu łączności: SMS, SMS STAN, CLIP, E-mail,
• optyczna sygnalizacja pracy i zasięgu GSM
• pamięć 1000 zdarzeń z nadpisywaniem
• funkcje ograniczenia kosztów i ilości transmisji
• LogicProcessor:
  • zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
  • 10 niezależnych warunków logicznych (bloki if-then-else)
  • 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych
  • 4 timery kalendarzowe
  • monitoring GPRS: współpraca ze stacją/serwerem RMS lub Kronos NET szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• powiadomienie SMS/CALL/E-mail (SMTP)
• użytkownicy: 8 numerów telefonu, 8 adresów e-mail, aplikacja RopamBasic
• obsługa kodów USSD za pomocą RopamBasic/SMS (kontrola kart pre-paid i zmiana usług)
• automatyczna kontrola kart pre-paid (min. kwota)
• zegar RTC, kalendarz, synchronizacja z siecią GSM lub serwer NTP
• opcja wgrania i odtwarzania 8 komunikatów głosowych
• programowanie zdalne przez GPRS (serwer RopamBridge)
• microUSB do programowania lokalnego (Usb-USBmicro)
• moduł alarmowy, funkcje centrali alarmowej
• intuicyjna wizualizacja i sterowanie centralami alarmowymi
• gniazdo nanoSIM
• współpraca z zasilaczem PSR-ECO-2012 (brak w zestawie)
• 2 wejścia analogowe AI1, AI2 (I7-I8), konfigurowane: 0-10V lub 4-20mA
• 4 wyjścia: O1 wyjście przekaźnikowe, O2-O4 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7A)
• rozłączne złącza i konektory
• mikroprocesor 32-bitowy, wbudowany system operacyjny czasu rzeczywistego RTOS
• zasilanie 12V/DC z kontrolą napięcia DC (do zasilania zalecany nadzorowany, zasilacz buforowy: PSR-ECO-2012)
• aplikacje mobilne:
  • RopamBasic (Android, IOS) do sterowania online poprzez GPRS i serwer RopamBridge
  • RopamDroid (Android w wersji 2.1 ÷ 6) do sterowania poprzez SMS

RopamDroid

Aplikację można pobrać w Google Play - system Android (wersja 2.1 ÷ 6). Umożliwia sterowanie modułami serii: BasicGSM, BasicGSM 2, MultiGSM, NEO, NeoGSM, OptimaGSM. Oparta jest o komunikację SMS, co pozwala na transmisję małych ilości danych, a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.


RopamBasic:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

Specyfikacja techniczna:


• sygnalizacja awarii zasilania DC: U<11V
• obciążalność wyjścia O1: In=1,0A @30V DC / 50V AC
• obciążalność wyjścia AUX: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1,0~1,7A Tj, Tc=125 st. C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążenie wyjść O2-O4: 700 mA @30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• modem GSM: Quectel M66 (Quad-Bank, GPRS class 10), wykrywanie zagłuszania GSM
• częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)
• typ transmisji danych: SMS, VOICE, GPRS, E-mail (protokół SMTP)
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms
• wejścia binarne (programowane): NO, NC hi-Z/~200Ω, ~320Ω/hi-Z impedancja linii dla danego typu (brak naruszenia/naruszenie)
• wejścia analogowe (programowane) I7, I8:
  • Uin=0-10V DC max. (impedancja Z=270KΩ, rozdzielczość 10mV, dokładność 1% całego zakresu)
  • Iin=4-20 mA max. (rozdzielczość 0,02 mA, dokładność 1% całego zakresu)
• złącza: AWG: 24-12 wysuwane
• napięcie zasilania: U=10,5~14,5V DC @1,5A min.
• pobór prądu przez układy modułu (bez wyjść): 40 mA / 50 mA / 300 mA (min/śr./max.)
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ... +55 st. C
• wilgotność RH: 20% ... 90% bez kondensacji
• wymiary płytki elektroniki: 68 x 87 x 32 (+/- 1) mm
• waga: 65 g



---

Antena GSM Ropam AT-GSM-MINI90, kątowa 90°, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna (AT-GSM-MINI90):


• częstotliwość: dual-band, 900/1800 MHz, dookólna
• złącze SMAm,  kątowa 90°
• zysk: 2,15 dBi
• VSWR <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna
• kolor: czarny
• wymiary: ø 10 x 48 mm
• temp. pracy: -30°C ... +85°C



---

Obudowa plastikowa Ropam O-R3P posiada mikroprzełącznik antysabotażowy, sygnalizujący otwarcie obudowy. Jest kompatybilna z:


• zasilaczem: PSR-ECO-2012 (szyna DIN TH35),
• centralami: BasicGSM 2, MultiGSM 2 + VAR-1*, OptimaGSM (+EXP-I8 +AP-IP + RF-4* + VAR-1*).

* montaż: kołki samoprzylepne

Specyfikacja techniczna (O-R3P):


• estetyczna, kompaktowa i natynkowa obudowa z plastiku
• montaż anteny GSM, WIFI wewnątrz obudowy
• miejsce dla akumulatora: 7Ah/12V V(SLA)
• tamper ROPAM - mikroprzełącznik antysabotażowy,
• tamper – otwarcie obudowy,
• materiał: ABS, kolor jasnoszary
• zamykanie: skręcana x4 od czoła obudowy + maskownice,
• płyta montażowa z pleksi, montaż PCB za pomocą wkrętów (łatwa modyfikacja, inna konfiguracja)
• wymiary 264 x 253 x 85 mm



---

Inteligentny, buforowy zasilacz Ropam PSR-ECO-2012 współpracuje z systemami NeoGSM-IP(-64), OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka) lub do uniwersalnego zastosowania. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 2M oraz dedykowanych obudowach z indeksem "D" i "P".

Cechy produktu (PSR-ECO-2012):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:


• wysoka sprawność energetyczna - typowo 88% w pełnym zakresie pracy (zakres 88%-91%)
• separacja galwaniczna PRI/SEC: 1,5kV
• moc wyjściowa 20W
• moc całkowita 25W
• zasilacz zbilansowany prądowo wewnętrznie
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
• wysokiej jakości elementy mocy i kondensatory
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 2M (ABS, UL94 V0) oraz dedykowane obudowy naścienne i hermetyczne

2. Funkcje i parametry obwodu ładowarki akumulatora:


• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe
• auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP)
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM)

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:


• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 1, 2 lub 3, zasilacz typ A
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, niskiego napięcia akumulatora
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach

Specyfikacja techniczna (PSR-ECO-2012):


• moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.)
• moc całkowita zasilacza: 25W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: wyjście techniczne ACok
• sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%)
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia:
  • - 3 [mV/°C/ogniwo] +/- 20% powyżej temperatury projektowej 20°C.
  • +3 [mV/°C/ogniwo] +/- 20% poniżej temperatury projektowej 20°C
• zabezpieczenia wyjścia +BAT-:
  • podnapięciowe UVP (Ubat <10,3V +/- 5%);
  • przeciwzwarciowe SCP; odwrotna polaryzacja akumulatora (RPP)
• napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia; Uout <10,4V @Iout 1,5A
• obciążalność wyjścia +V, GND: In=1,5A (ciągła); Ipeak=2A (chwilowe)
• zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%); stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia
• zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A
• obciążalność wyjść:
  • FBAT (100 mA @30VDC max.; brak zabezpieczenia przeciwzwarciowego);
  • ACok (5 mA @12VDC)
• typ wyjść FAC, FBAT: OC (Open Collector; otwarty kolektor)
• napięcie i prąd zasilania: Uin = 195V÷265V/AC 50Hz, Irms =0.25A max.
• prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia
• napięcie wyjściowe zasilacza:
  • Uout=13,8VDC +0,5V/-1V gdy brak AKU
  • Un=13,8V/DC (@20°C, Iout=0A)
  • Uout=9,5VDC do 14,3V gdy AKU podłączony
• napięcie tętnienia napięcia DC: 100 mV p-p max.
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA)
• pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V
• akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA)
• prąd ładowania akumulatora:
  • Ibat=0,7A @12VDC;
  • Ibat=0,4A @13,4VDC
• złącza AWG: 24-12
• klasa środowiskowa: II
• temperatura pracy: - 10°C ... +55°C
• wilgotność: 20% ... 90%RH bez kondensacji
• obudowa: DIN 2M, ABS (UL94-VO)
• wymiary: 36,3 x 90,2 x 57,5 mm
• waga: 130g (netto)

W zestawie:


• moduł Ropam BasicGSM 2 – 1 szt;
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz Ropam PSR-ECO-2012 - 1 szt;
• akumulator 12V 7Ah - 1 szt;
• instrukcja obsługi.
