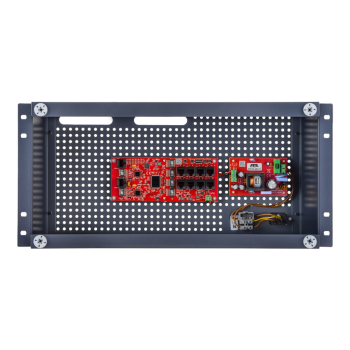

Zestaw do 8 kamer IP ATTE IP-8-20-R5U0 switch PoE 8P+2G

IP-8-20-R5U0 to zestaw PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 8 kamer oraz montażu w szafach RACK 19". Umożliwia jednoczesne zasilanie kamer i transmisję danych, zapewniając uporządkowaną organizację instalacji oraz wygodny dostęp serwisowy.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 8 kamer IP: zestaw umożliwia zasilanie i podłączenie maksymalnie ośmiu kamer w ramach jednego systemu monitoringu.

✔️ Zasilanie PoE i transmisja danych jednym przewodem: współpraca ze standardami PoE 802.3af, 802.3at oraz PoE Passive pozwala ograniczyć ilość okablowania i uprościć instalację.

✔️ 8 portów PoE i 2 porty Gigabit Uplink: zapewnia sprawną komunikację sieciową oraz obsługę kamer wysokiej rozdzielczości, w tym systemów 4K Ultra HD.

✔️ Indywidualne sterowanie portami PoE: umożliwia osobne włączanie i wyłączanie zasilania na każdym porcie, co ułatwia diagnostykę i serwis urządzeń.

✔️ Zabezpieczenia portów PoE: każdy port posiada niezależną ochronę przed przeciążeniem i zwarciem, a po usunięciu problemu automatycznie wraca do pracy.

✔️ Zasilacz o mocy 96 W: zapewnia stabilne zasilanie podłączonych urządzeń przy sprawności przekraczającej 90%.

✔️ Montaż w szafach RACK 19": obudowa została przystosowana do instalacji w szafach teletechnicznych, co ułatwia organizację infrastruktury sieciowej.

✔️ Przestrzeń na okablowanie: wnętrze obudowy pozwala na estetyczne prowadzenie przewodów oraz pozostawienie ich zapasu.

✔️ Solidna konstrukcja obudowy: obudowa wykonana ze stali i aluminium zwiększa trwałość urządzenia oraz chroni elementy instalacji.

✔️ Modułowa budowa: ułatwia rozbudowę systemu oraz późniejsze prace konserwacyjne i serwisowe.

Zastosowania:

✔️ Biurowce i budynki administracyjne: umożliwia centralne zasilanie i zarządzanie kamerami monitoringu w obiektach wyposażonych w szafy RACK.

✔️ Sklepy i obiekty handlowe: sprawdza się w systemach CCTV nadzorujących sale sprzedaży, magazyny oraz strefy wejściowe.

✔️ Magazyny i centra logistyczne: zapewnia obsługę wielu kamer IP oraz stabilną transmisję obrazu w rozległych obiektach.

✔️ Szkoły i obiekty użyteczności publicznej: może być wykorzystywany do budowy systemów monitoringu zwiększających bezpieczeństwo użytkowników obiektu.

✔️ Zakłady produkcyjne i hale przemysłowe: pozwala na organizację infrastruktury monitoringu w jednym punkcie dystrybucyjnym.

✔️ Serwerownie i pomieszczenia techniczne: montaż w szafie RACK ułatwia integrację z istniejącą infrastrukturą sieciową i teletechniczną.

✔️ Osiedla mieszkaniowe: umożliwia obsługę kamer monitorujących wejścia, parkingi oraz części wspólne budynków.

✔️ Systemy monitoringu 4K Ultra HD: dzięki gigabitowym portom uplink wspiera instalacje wykorzystujące kamery o wysokiej rozdzielczości.

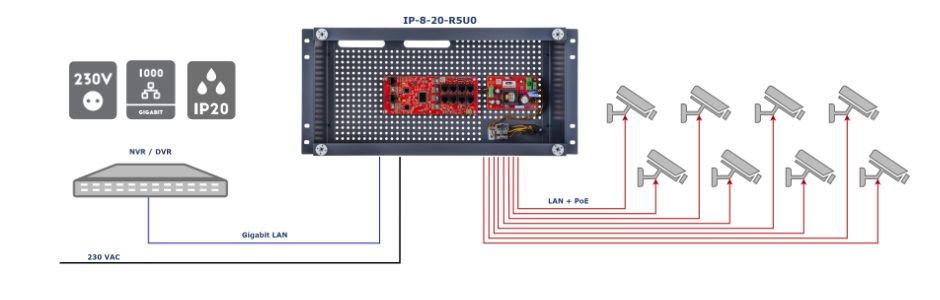

Przykład.

Specyfikacja techniczna:

Porty sieciowe:

• 10 portów RJ-45
• 8 portów PoE 10/100 Mbps
• 2 porty Gigabit Uplink

Obsługiwane standardy PoE:

• PoE Passive (do 40 W)
• IEEE 802.3af (do 15,4 W)
• IEEE 802.3at (do 30 W)

Funkcje portów:

• LAN 1–LAN 8: wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN G1, LAN G2: porty Gigabit Uplink bez zasilania PoE

Parametry PoE:

• napięcie wyjściowe: 48 V DC ±2%

Parametry zasilania:

• moc zasilacza: 96 W
• sprawność: 92% przy obciążeniu 90 W
• napięcie wejściowe: 190–260 V AC, 50 Hz

Zabezpieczenia wejścia zasilania:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 3 A
• elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• LAN 1–LAN 8 oraz Vin: zabezpieczenie przeciwprzepięciowe
• LAN 1–LAN 8: precyzyjne zabezpieczenie przeciwzwarciowe 0,9 A z szybkim automatycznym powrotem do pracy po ustąpieniu zwarcia

Kontrola zasilania portów:

• indywidualne włączanie i wyłączanie zasilania PoE dla portów LAN 1–LAN 8
• przełącznik OFF – zasilanie PoE wyłączone
• przełącznik ON – zasilanie PoE włączone

Sygnalizacja:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego
• diody LED w złączach LAN 1–LAN 5 informujące o obecności zasilania PoE

Pozostałe:

• obudowa: ABOX-R5U0
• materiał korpusu: blacha stalowa 0,8 mm
• materiał pokrywy: blacha aluminiowa 2 mm
• kolor: grafitowy (RAL 7024)
• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• montaż: szafa RACK 19"
• śruby montażowe M6 w zestawie
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 440 × 220 × 180 mm
• waga: 3,2 kg

• obudowa RACK ABOX-R5U0 - 1 szt.
• zasilacz APS-90-480-OF (96 W) - 1 szt.
• switch PoE xPoE-10-20A-OF - 1 szt.
• akcesoria montażowe.
