Switch PoE ATTE xPoE-6-11-S2 6 portowy 5P+1UP

xPoE-6-11-S2 to 6-portowy switch PoE 10/100 Mbps w zewnętrznej obudowie ABOX-S2, przeznaczony do zasilania kamer IP i innych urządzeń PoE. Umożliwia obsługę do 5 odbiorników PoE oraz transmisję danych do 280 m w trybie Long Range.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie do 5 urządzeń PoE: switch pozwala zasilać kamery IP lub inne odbiorniki PoE w standardzie 802.3af/at albo PoE Passive.

✔️ 6 portów LAN: urządzenie ma 5 portów PoE oraz 1 port Uplink do połączenia z kolejnym segmentem sieci LAN.

✔️ Tryb Long Range: umożliwia transmisję danych do 280 m na wybranych portach, co pomaga przy montażu kamer dalej od switcha.

✔️ Elektroniczne zabezpieczenia portów: każdy kanał PoE ma niezależny bezpiecznik elektroniczny z automatycznym powrotem po ustąpieniu zwarcia lub przeciążenia.

✔️ Możliwość wyłączania PoE: zasilanie na wybranych portach można odłączyć, co ułatwia serwis podłączonych urządzeń.

✔️ Szeroki zakres zasilania: switch pracuje z napięciem wejściowym 10–56 VDC, a napięcie wyjściowe jest równe napięciu wejściowemu.

✔️ Zasilanie kaskadowe: urządzenie może być zasilane przez złącze śrubowe Vin lub przez port PoE IN/OUT z innego switcha PoE Passive.

✔️ Moc na portach PoE: port LAN_5 PoE IN/OUT obsługuje do 70 W, a pozostałe porty PoE do 40 W.

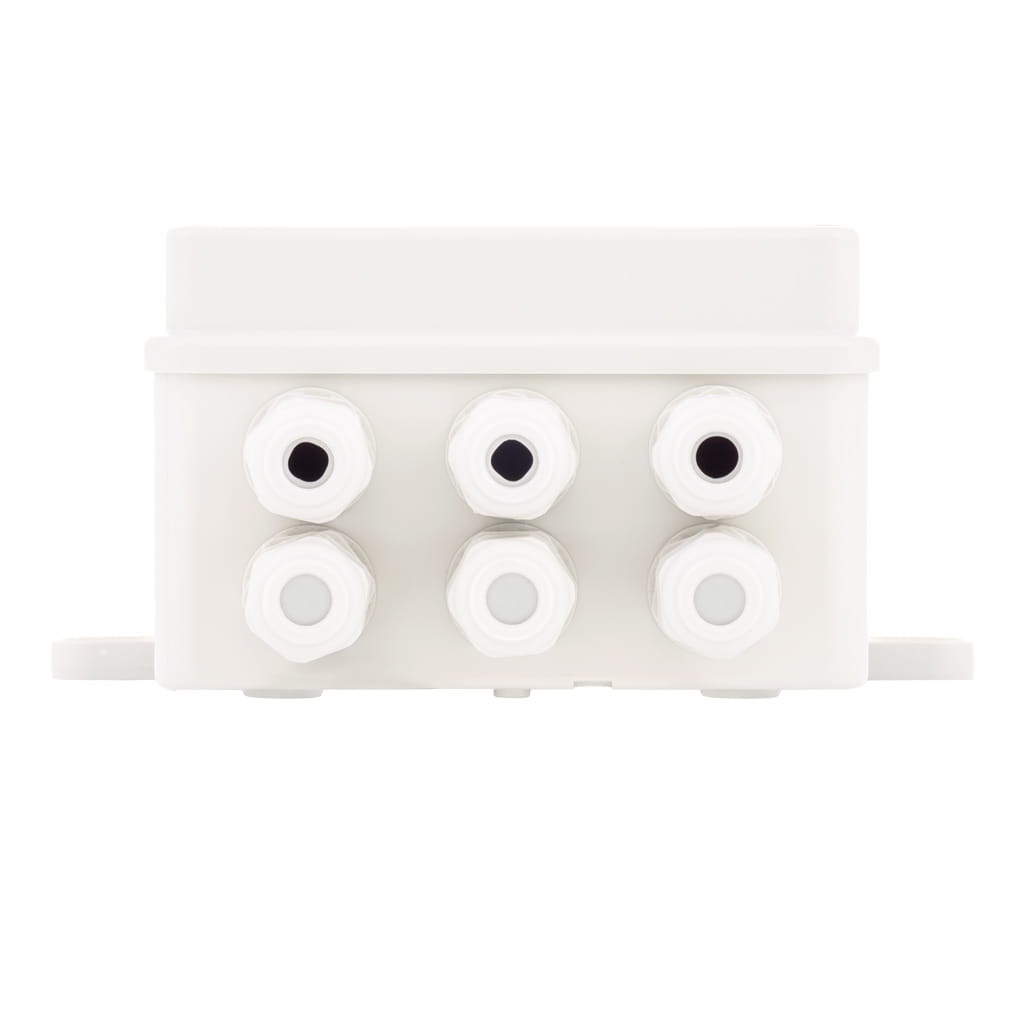

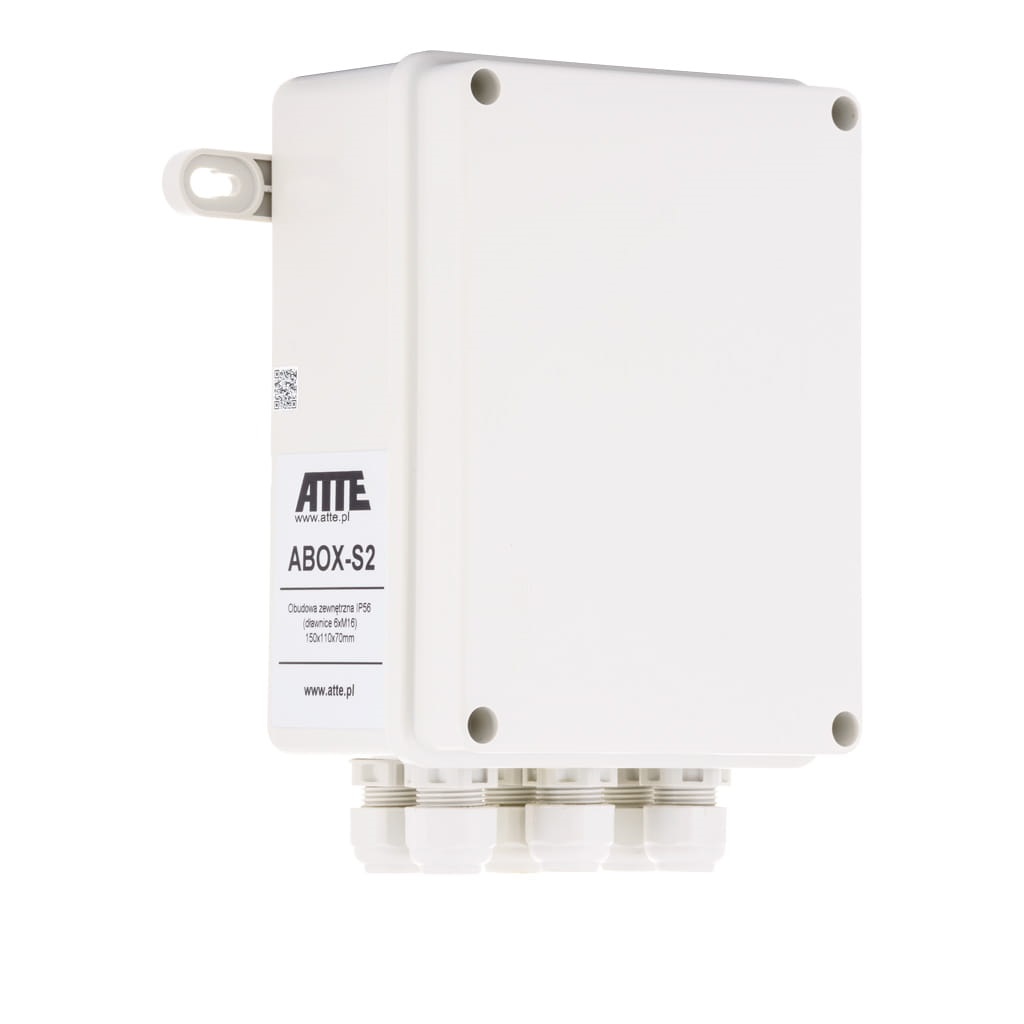

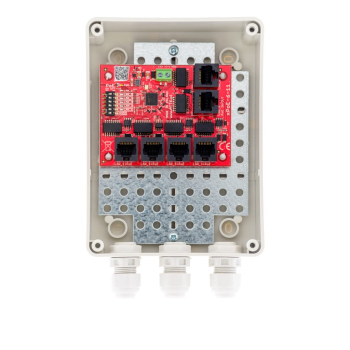

✔️ Obudowa zewnętrzna ABOX-S2: obudowa chroni urządzenia i połączenia kablowe w warunkach zewnętrznych oraz pozwala zachować zapas przewodów wewnątrz.

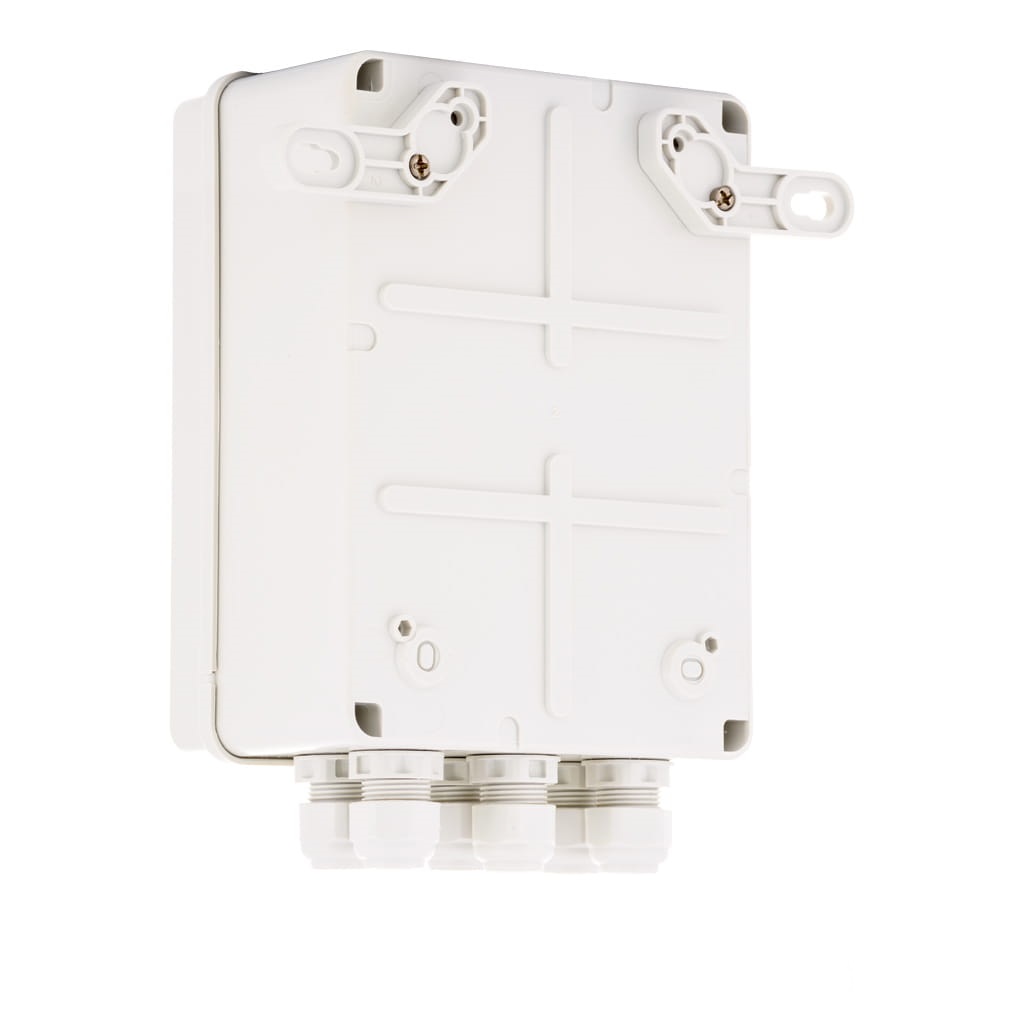

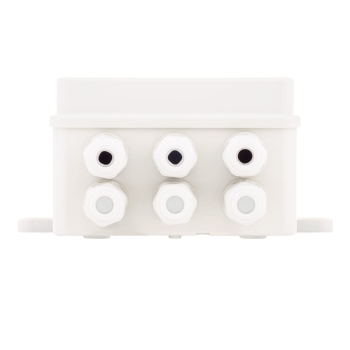

✔️ Montaż bez naruszania IP56: w komplecie znajdują się uchwyty montażowe, a przewody można wprowadzić przez 6 dławnic M16.

Zastosowania:

✔️ Kamery IP PoE: switch umożliwia zasilanie do 5 kamer IP lub innych urządzeń PoE przez przewód sieciowy.

✔️ Monitoring zewnętrzny: obudowa ABOX-S2 chroni switch i połączenia kablowe w instalacjach prowadzonych na zewnątrz budynków.

✔️ Instalacje z kamerami oddalonymi od switcha: tryb Long Range pozwala przesyłać dane do 280 m na wybranych portach.

✔️ Rozbudowa sieci PoE: port PoE IN/OUT umożliwia zasilanie kolejnych switchy xPoE w układzie kaskadowym.

✔️ Systemy wymagające zabezpieczenia portów: niezależne bezpieczniki elektroniczne pomagają ograniczyć skutki zwarcia lub przeciążenia pojedynczego kanału PoE.

✔️ Serwis instalacji monitoringu: możliwość wyłączenia zasilania na wybranych portach ułatwia obsługę podłączonych kamer bez odłączania całego switcha.

✔️ Montaż w obudowie IP56: uchwyty montażowe pozwalają zamocować obudowę bez naruszania jej stopnia ochrony.

✔️ Uporządkowanie okablowania: dławnice 6 × M16 i miejsce na zapas przewodów ułatwiają prowadzenie kabli wewnątrz obudowy.

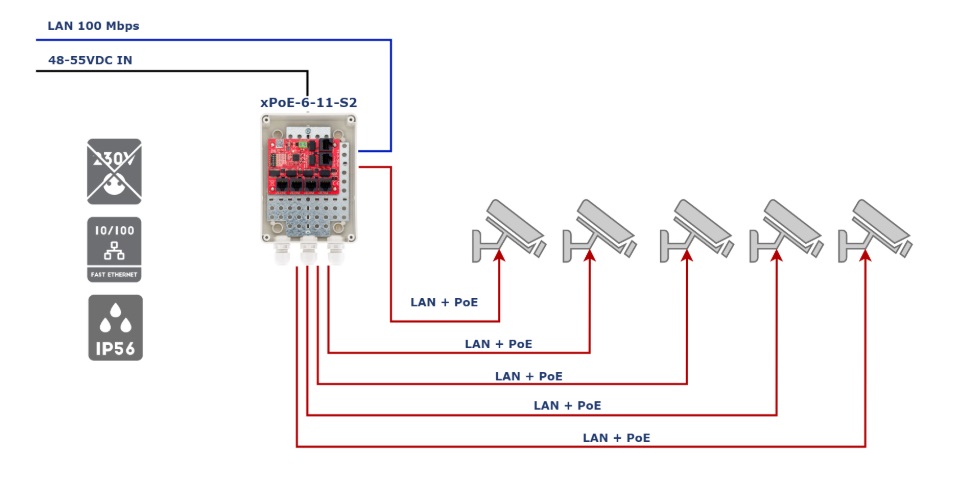

Przykład 1.

Przykład 2.

Przykład 3.

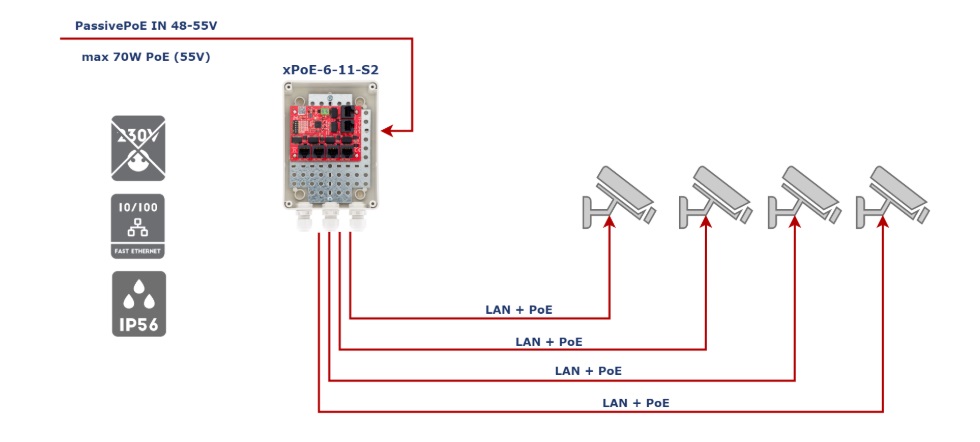

konfiguracja z wyniesionym punktem kamerowym opartym o xPoE-6-11-S2

Przykład 4.

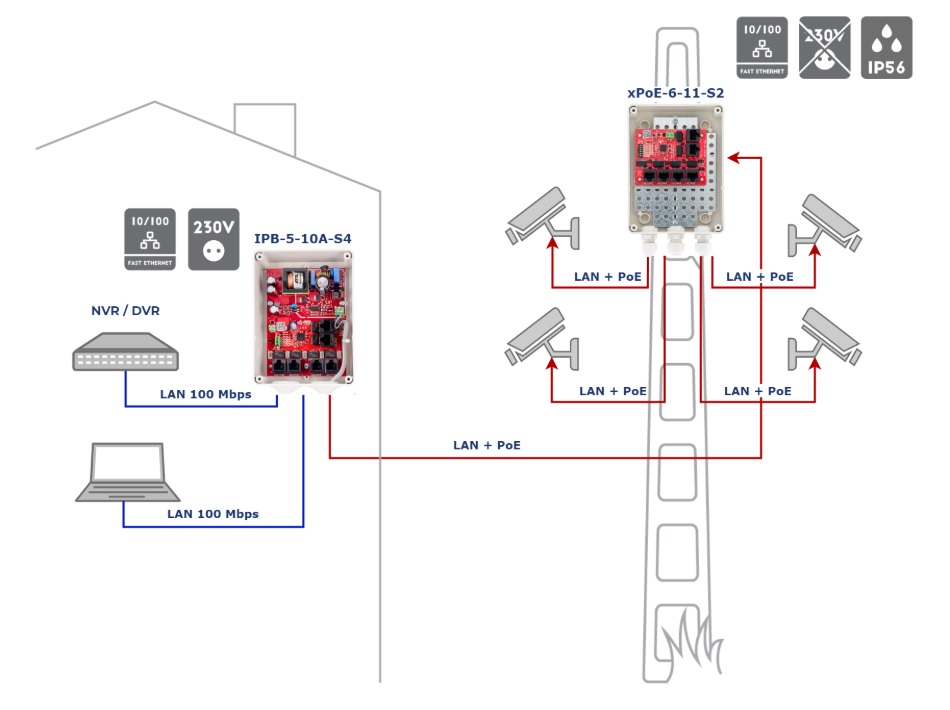

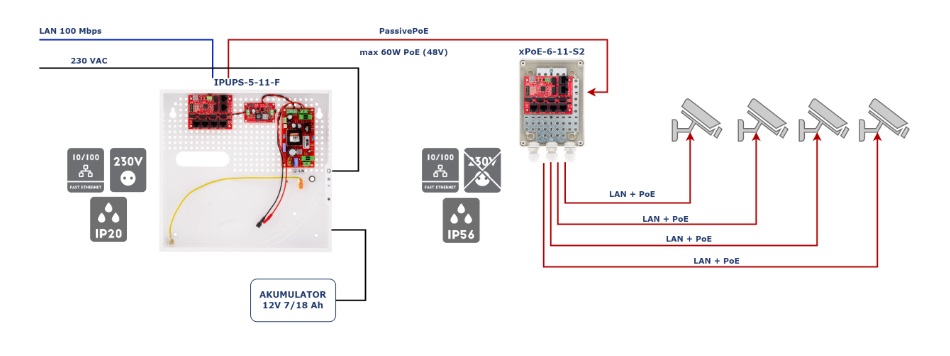

konfiguracja z wyniesionym punktem kamerowym opartym o xPoE-6-11-S2

Specyfikacja techniczna:

Porty LAN:

• 6 portów RJ-45 10/100 Mbps
• 5 × PoE, 1 × UPLINK

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

LAN 1 … LAN 4:

• wejście PoE Passive do 40 W – zasilanie switcha
• wyjście PoE do odbiorników PoE Passive do 40 W oraz IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W

LAN 5:

• wejście PoE Passive do 70 W – zasilanie switcha
• wyjście PoE VIN > 48 VDC do odbiorników PoE Passive do 70 W oraz IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W

LAN 6:

• UPLINK bez zasilania PoE

Tryby pracy:

tryb STANDARD, MODE = OFF:

• LAN 1 … LAN 6 – 10/100 Mbps, zasięg do 100 m

tryb LONG RANGE, MODE = ON:

• LAN 1 … LAN 4 – 10 Mbps, zasięg do 280 m
• LAN 5 … LAN 6 – 10/100 Mbps, zasięg do 100 m

Parametry wejściowe:

• napięcie zasilania: 10–56 VDC

Parametry wyjściowe:

• napięcie wyjściowe dla urządzeń PoE: Vout = Vin

Zabezpieczenia:

• LAN 1 … LAN 6, VIN: zabezpieczenie przepięciowe
• LAN 1 … LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem
• LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem

Sygnalizacja:

• diody LED w złączach LAN 1 … LAN 5 – obecność zasilania PoE na porcie
• diody LED LAN 1 … LAN 6 – link i transmisja na porcie

Kontrola zasilania na portach:

• przełącznik PoE ON/OFF – pozycje 2 … 6 dla LAN 1 … LAN 5
• PoE wyłączone na porcie – przełącznik w pozycji OFF
• PoE załączone na porcie – przełącznik w pozycji ON

Konstrukcja obudowy:

• obudowa ABOX-S2
• materiał obudowy: tworzywo, kolor szary RAL7035
• zamontowane dławnice: 6 × M16

Montaż:

• montaż obudowy: naścienny, uchwyty montażowe
• montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8 mm w rastrze 10,8 mm

Pozostałe:

• temperatura pracy: od -25°C do +65°C
• stopień ochrony: IP56
• wymiary: 176 × 110 × 70 mm
• waga: 0,39 kg

• Switch xPoE-6-11-S2 – 1 szt.
• Obudowa ABOX-S2 – 1 szt.
• Uchwyty montażowe – 2 szt.
