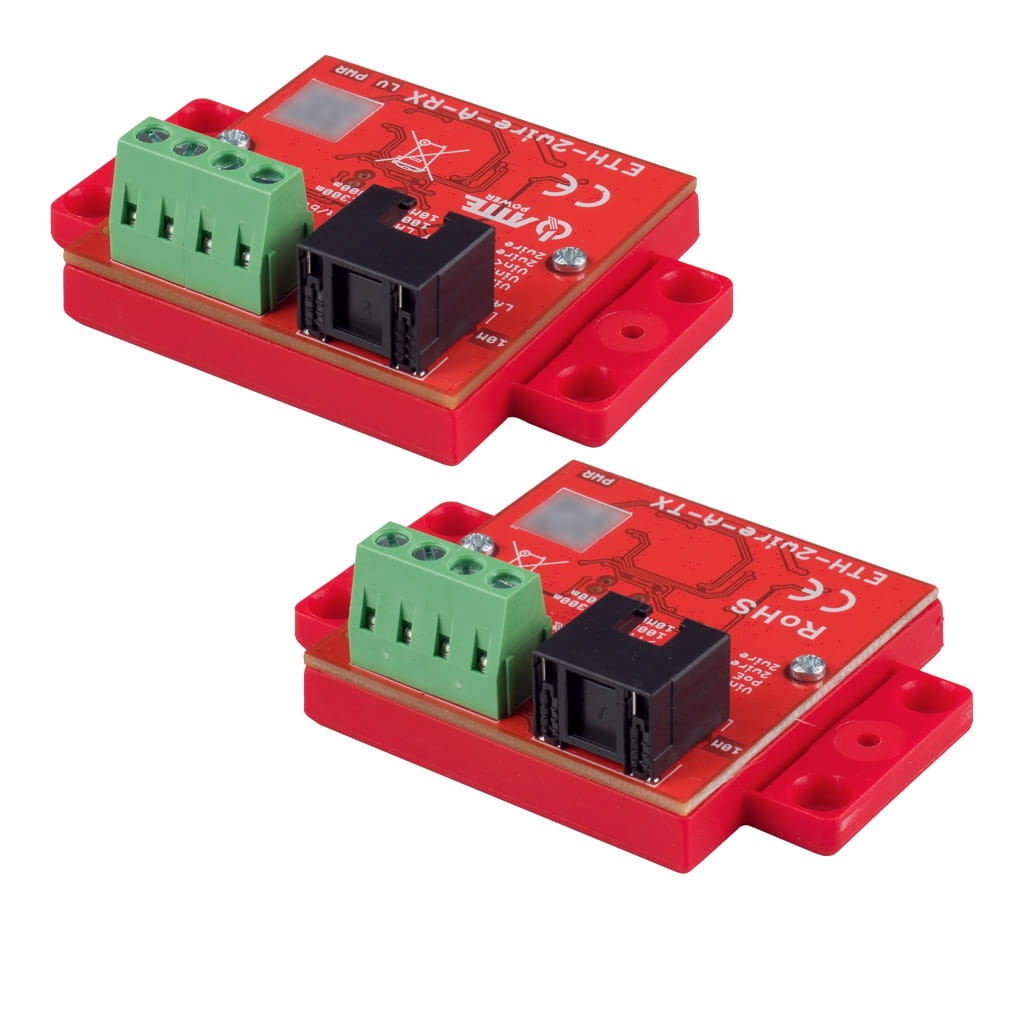

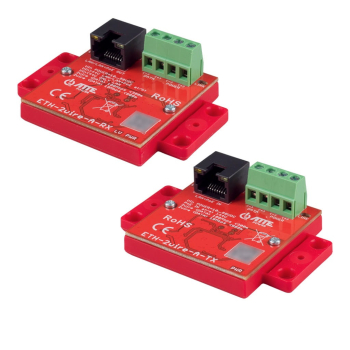

Zestaw do transmisji ATTE ETH-2wire-A-SET LAN 10/100Mbps + PoE po 2 żyłach

ETH-2wire-A-SET to zestaw aktywnych konwerterów do przesyłania danych Ethernet oraz zasilania PoE po dwóch żyłach przewodu. Umożliwia podłączenie kamer IP PoE, wideodomofonów IP, telefonów VoIP lub innych urządzeń sieciowych tam, gdzie nie ma możliwości wymiany istniejącego okablowania.

Najważniejsze cechy i funkcje urządzenia:

✔️ Transmisja Ethernet po 2 żyłach: zestaw pozwala przesyłać dane sieciowe oraz zasilanie PoE z wykorzystaniem jednej pary przewodów, np. skrętki UTP, przewodu telefonicznego lub częściowo uszkodzonego kabla.

✔️ Obsługa zasilania PoE: nadajnik może być zasilany ze switcha PoE przez port RJ-45, a odbiornik przekazuje zasilanie dalej do podłączonego urządzenia IP PoE.

✔️ Zasięg do 800 m: przy zastosowaniu pojedynczej pary przewodu UTP możliwa jest transmisja do 800 m przy przepustowości 10 Mbps lub do 300 m przy przepustowości 100 Mbps.

✔️ Automatyczny dobór przepustowości: urządzenie samoczynnie dopasowuje prędkość pracy toru 2wire do jakości i stabilności połączenia.

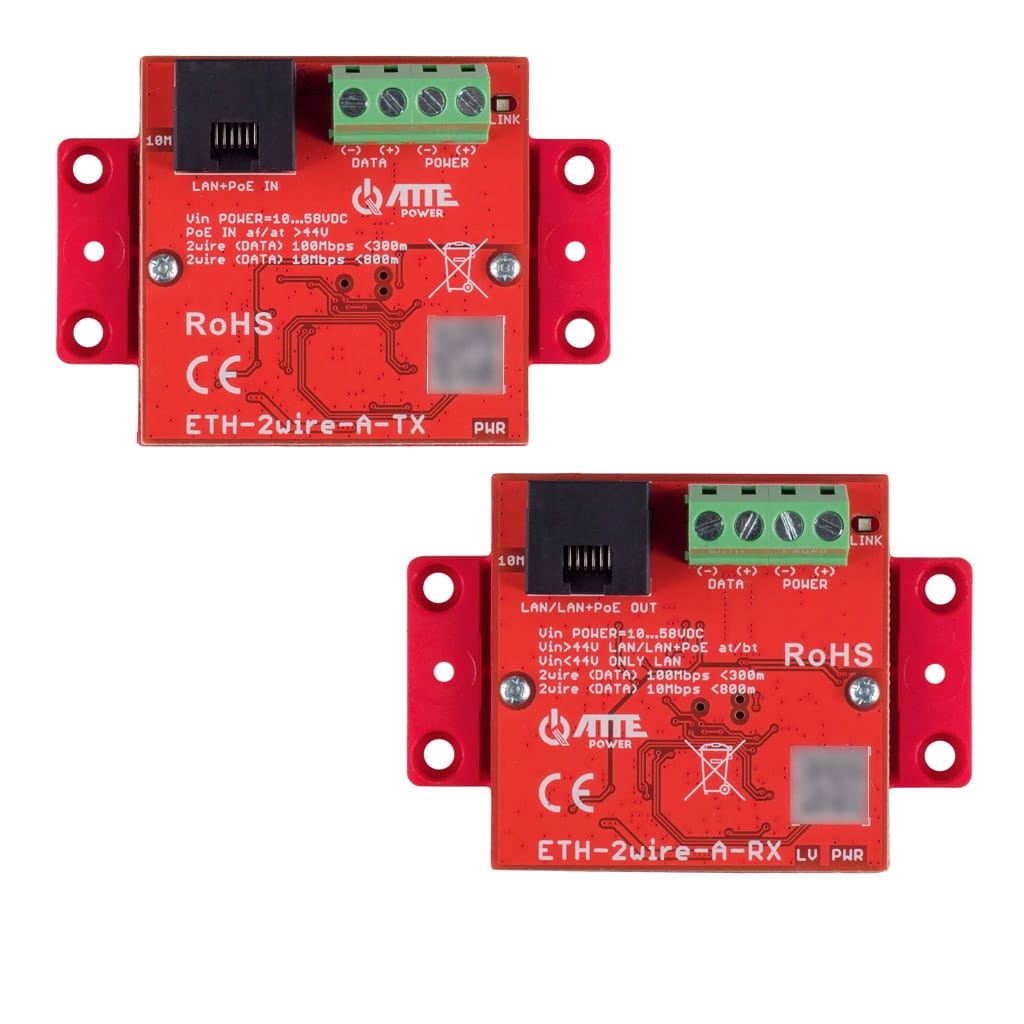

✔️ Sygnalizacja LED: diody informują o zasilaniu, połączeniu między modułami, pracy w trybie 10 Mbps oraz zbyt niskim napięciu na odbiorniku.

✔️ Kontrola niskiego napięcia: dioda LV sygnalizuje spadek napięcia poniżej 44 V DC, co ułatwia wykrycie problemów z zasilaniem instalacji PoE.

✔️ Możliwość zasilania zewnętrznego: moduły można zasilić również przez dodatkowe złącza śrubowe POWER, przy czym do prawidłowej pracy z odbiornikami PoE wymagane jest napięcie powyżej 44 V.

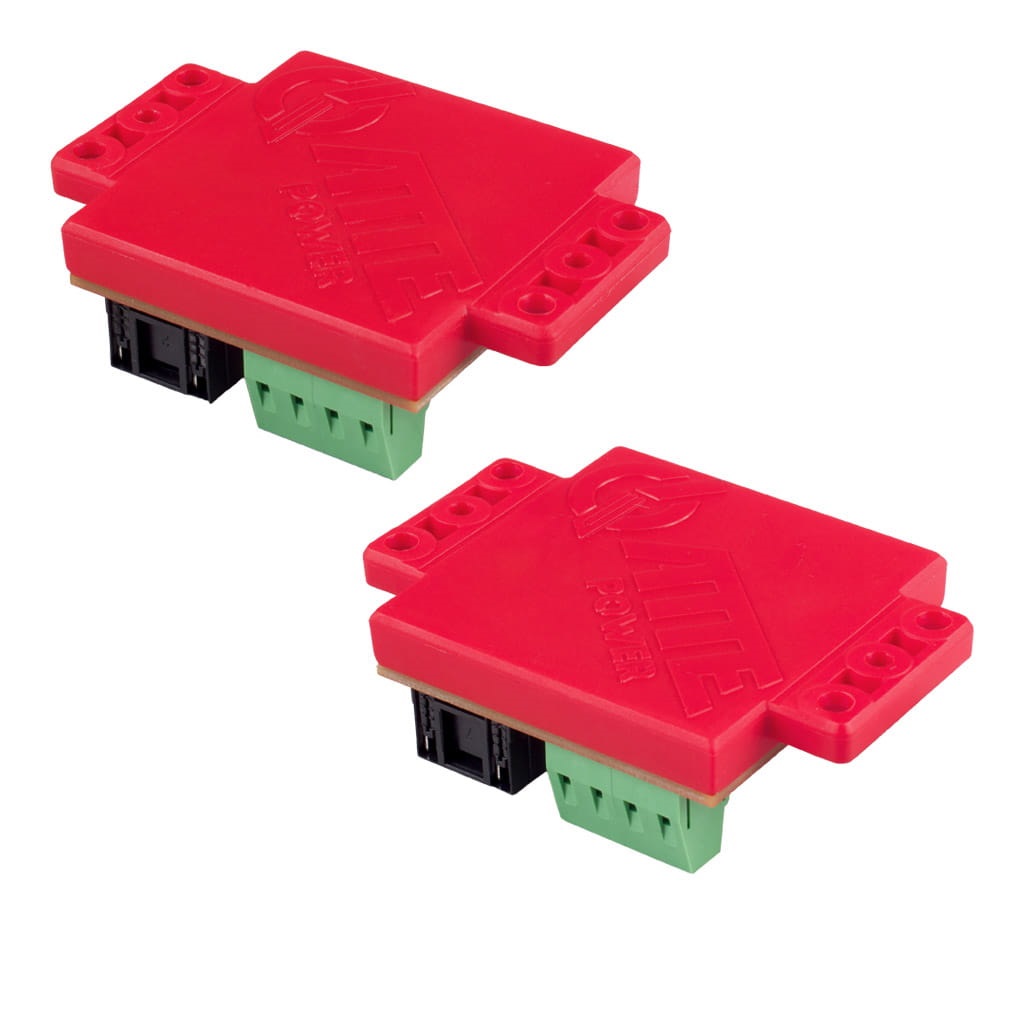

✔️ Kompaktowa obudowa: niewielkie wymiary ułatwiają montaż w ograniczonej przestrzeni, np. przy kamerze lub w obudowie instalacyjnej.

✔️ Różne sposoby montażu: podstawka umożliwia montaż w obudowach ABOX, adapterach RACK 10” i 19”, na płaskiej powierzchni lub na szynie TH35 po zastosowaniu adaptera ADD-TH35.

✔️ Stopień ochrony IP20: urządzenie jest przeznaczone do montażu wewnątrz obudowy; przy instalacji w miejscu narażonym na wilgoć lub warunki atmosferyczne należy zastosować dodatkową obudowę o odpowiedniej szczelności, minimum IP44.

Zastosowania:

✔️ Kamery IP PoE: zestaw pozwala zamontować kamerę IP w miejscu, gdzie dostępne są tylko 2 żyły przewodu, np. po wcześniejszej instalacji analogowej.

✔️ Modernizacja starego okablowania: umożliwia wykorzystanie istniejącego przewodu zamiast prowadzenia nowej skrętki sieciowej.

✔️ Uszkodzona skrętka UTP: sprawdza się w instalacjach, w których część żył przewodu została uszkodzona, ale jedna para nadal może być wykorzystana do transmisji.

✔️ Wymiana domofonu na wideodomofon IP: pozwala użyć istniejącego przewodu do przesyłania danych sieciowych oraz zasilania urządzenia PoE.

✔️ Przewody telefoniczne: umożliwia przesyłanie Ethernetu po istniejącym okablowaniu telefonicznym, gdy wymiana przewodu jest trudna lub nieopłacalna.

✔️ Telefony VoIP: może być stosowany do podłączenia telefonów VoIP w miejscach, gdzie dostępne jest tylko starsze okablowanie telefoniczne.

✔️ Długie odcinki przewodu: pozwala uzyskać transmisję po jednej parze UTP do 300 m przy 100 Mbps lub do 800 m przy 10 Mbps.

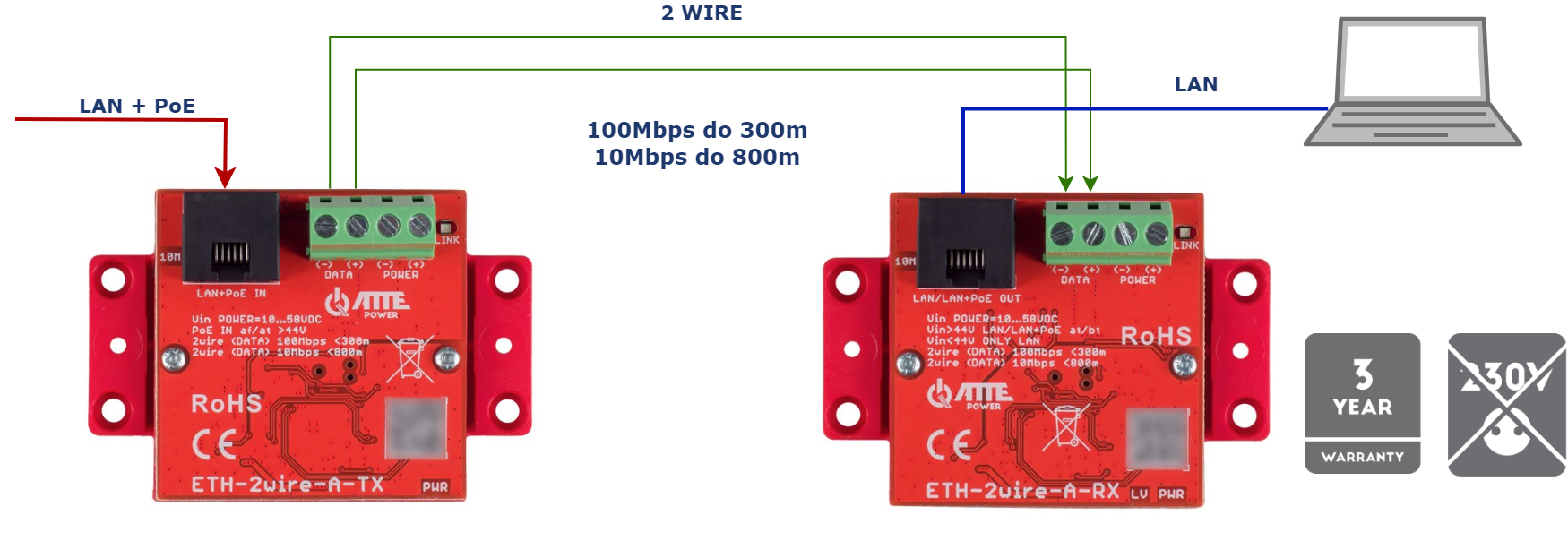

Przykład 1.

zastosowanie ETH-2wire-A-SET do transmisji Ethernet na dwóch przewodach.

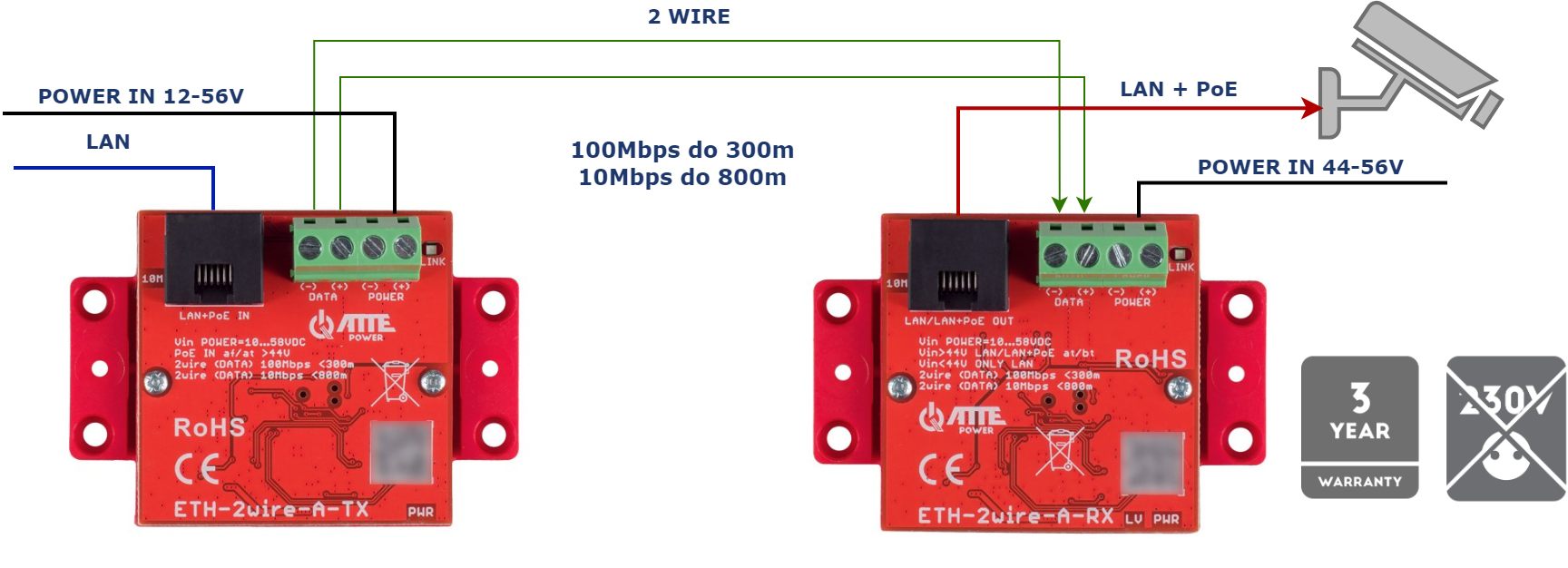

Przykład 2.


 zastosowania ETH-2wire-A-SET do zasilania kamery IP PoE zasilając moduły z zasilacza zewnętrznego.

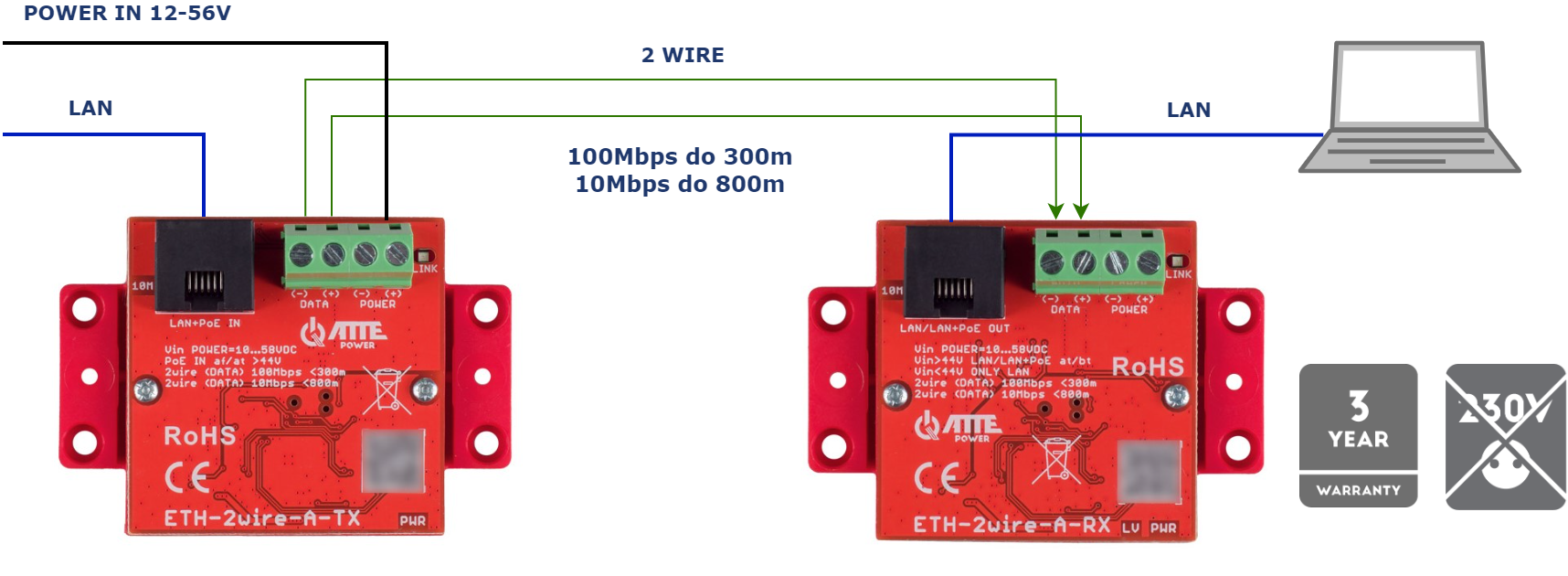

Przykład 3.

zastosowania ETH-2wire-A-SET do transmisji Ethernet po dwóch przewodach zasilając urządzenia z zasilacza zewnętrznego.

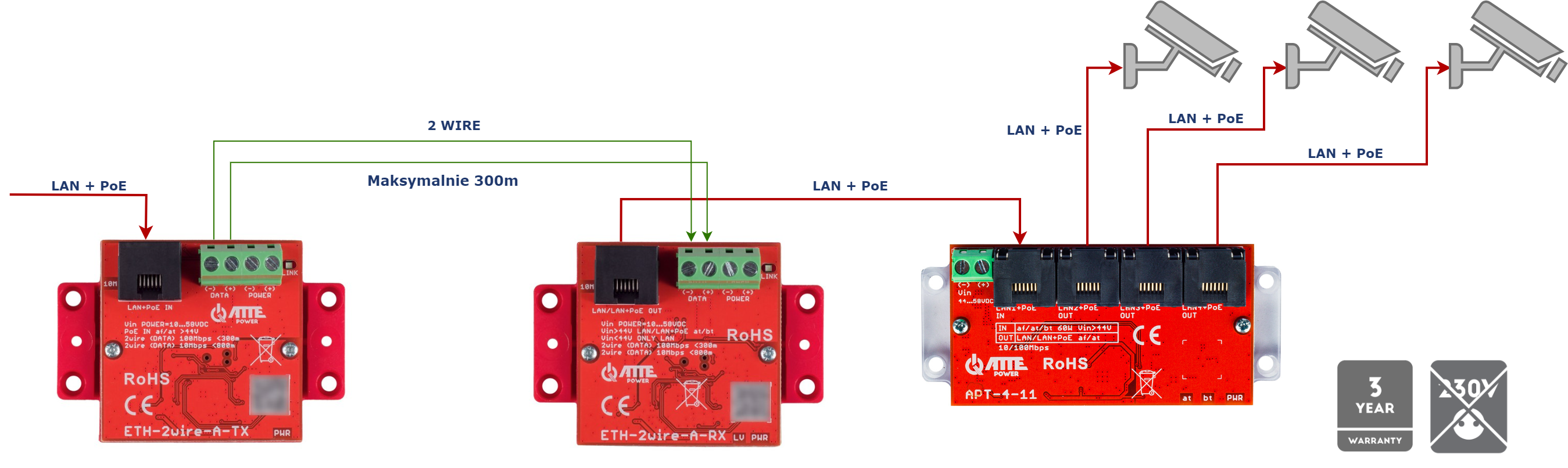

Przykład 4.

zastosowania ETH-2wire-A-SET do zasilenia 3 kamer IP PoE po dwóch przewodach w połączeniu z switchem APT-4-11.


• nadajnik ATTE ETH-2wire-A-TX - 1 szt.
• odbiornik ATTE ETH-2wire-A-RX - 1 szt.
