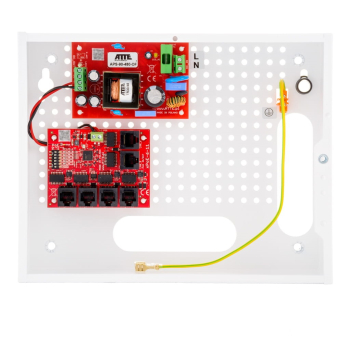

Zestaw do 5 kamer IP ATTE IP-5-11-E switch PoE 5P+1UP

To gotowy zestaw PoE przeznaczony do zasilania i obsługi do 5 kamer IP w jednym systemie monitoringu. Dzięki funkcji Long Range umożliwia podłączenie kamer oddalonych nawet o 280 m przy wykorzystaniu standardowego okablowania sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa 5 kamer IP: zestaw pozwala na jednoczesne podłączenie i zasilanie do pięciu kamer sieciowych.

✔️ Zasilanie PoE: umożliwia przesyłanie danych i zasilania jednym przewodem Ethernet, co upraszcza instalację i ogranicza ilość okablowania.

✔️ Kompatybilność z PoE 802.3af/at i PoE Passive: współpracuje z wieloma modelami kamer IP oraz innymi urządzeniami sieciowymi.

✔️ Tryb Long Range: zwiększa zasięg transmisji danych do 280 m, umożliwiając montaż kamer w większej odległości od punktu dystrybucyjnego.

✔️ Elektroniczne zabezpieczenia portów PoE: każdy port jest chroniony niezależnie przed zwarciem i przeciążeniem, co zwiększa niezawodność działania systemu.

✔️ Automatyczne przywracanie zasilania: po usunięciu przyczyny awarii zasilanie na danym porcie zostaje przywrócone bez dodatkowej ingerencji.

✔️ Indywidualne sterowanie portami PoE: pozwala włączać lub wyłączać zasilanie na wybranych portach, ułatwiając serwisowanie i diagnostykę urządzeń.

✔️ Wysoka sprawność zasilacza: ogranicza straty energii oraz zmniejsza nagrzewanie się urządzenia podczas pracy.

✔️ Modułowa konstrukcja: umożliwia łatwą rozbudowę systemu o dodatkowe switche i moduły zasilające.

✔️ Obudowa ABOX-E: zapewnia estetyczną organizację okablowania oraz wygodny montaż urządzeń wewnątrz budynku.

Zastosowania:

✔️ Domy jednorodzinne i posesje: zestaw umożliwia stworzenie monitoringu obejmującego budynek, ogród, bramę wjazdową i teren wokół posesji.

✔️ Małe firmy i biura: sprawdza się w nadzorze pomieszczeń biurowych, wejść, magazynków oraz miejsc obsługi klientów.

✔️ Sklepy i lokale usługowe: pozwala monitorować sale sprzedaży, zaplecza oraz strefy kasowe przy wykorzystaniu kamer IP.

✔️ Parkingi i place manewrowe: umożliwia podłączenie kamer obserwujących pojazdy oraz ruch na terenie obiektu.

✔️ Magazyny i niewielkie hale: zapewnia zasilanie i transmisję danych dla kamer rozmieszczonych w różnych częściach obiektu.

✔️ Szkoły i obiekty publiczne: może być wykorzystywany do monitorowania wejść, korytarzy oraz terenów przylegających do budynków.

✔️ Tereny zewnętrzne o dużym zasięgu: funkcja Long Range pozwala na instalację kamer w miejscach oddalonych nawet do 280 m od punktu dystrybucyjnego.

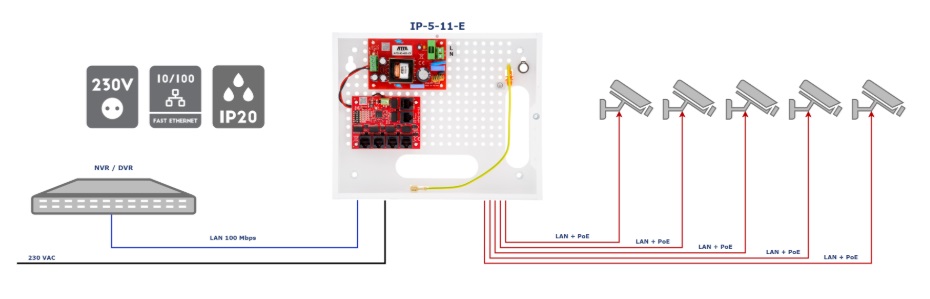

Przykład:

Specyfikacja techniczna:

Porty sieciowe:

• 5 portów PoE
• 1 port Uplink

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

• LAN 1–4: wyjścia PoE dla urządzeń zgodnych z PoE Passive do 40 W, IEEE 802.3af do 15,4 W oraz IEEE 802.3at do 30 W
• LAN 5: wejście PoE (Vin > 48 V DC) oraz wyjście PoE dla urządzeń zgodnych z PoE Passive do 60 W, IEEE 802.3af do 15,4 W oraz IEEE 802.3at do 30 W
• LAN 6: port Uplink bez zasilania PoE

Tryby pracy:

• STANDARD (MODE = OFF): LAN 1–LAN 6 – 10/100 Mbps, zasięg transmisji do 100 m
• LONG RANGE (MODE = ON): LAN 1–LAN 4 – 10 Mbps, zasięg transmisji do 280 m
• LONG RANGE (MODE = ON): LAN 5–LAN 6 – 10/100 Mbps, zasięg transmisji do 100 m

Parametry PoE:

• napięcie wyjściowe PoE: 48 V DC ±2%

Parametry zasilania:

• moc zasilacza: 96 W
• sprawność: 92% przy obciążeniu 90 W
• napięcie wejściowe: 190–260 V AC, 50 Hz

Zabezpieczenia wejścia zasilania:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 3 A
• elektroniczne zabezpieczenie zwarciowe
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• porty LAN 1–LAN 6 (Vin): zabezpieczenie przeciwprzepięciowe
• porty LAN 1–LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem do pracy
• port LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem do pracy

Kontrola zasilania portów:

• możliwość indywidualnego włączania i wyłączania zasilania PoE dla portów LAN 1–LAN 5
• przełącznik OFF – zasilanie PoE wyłączone
• przełącznik ON – zasilanie PoE włączone

Sygnalizacja:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego
• diody LED w portach LAN 1–LAN 5 informujące o obecności zasilania PoE

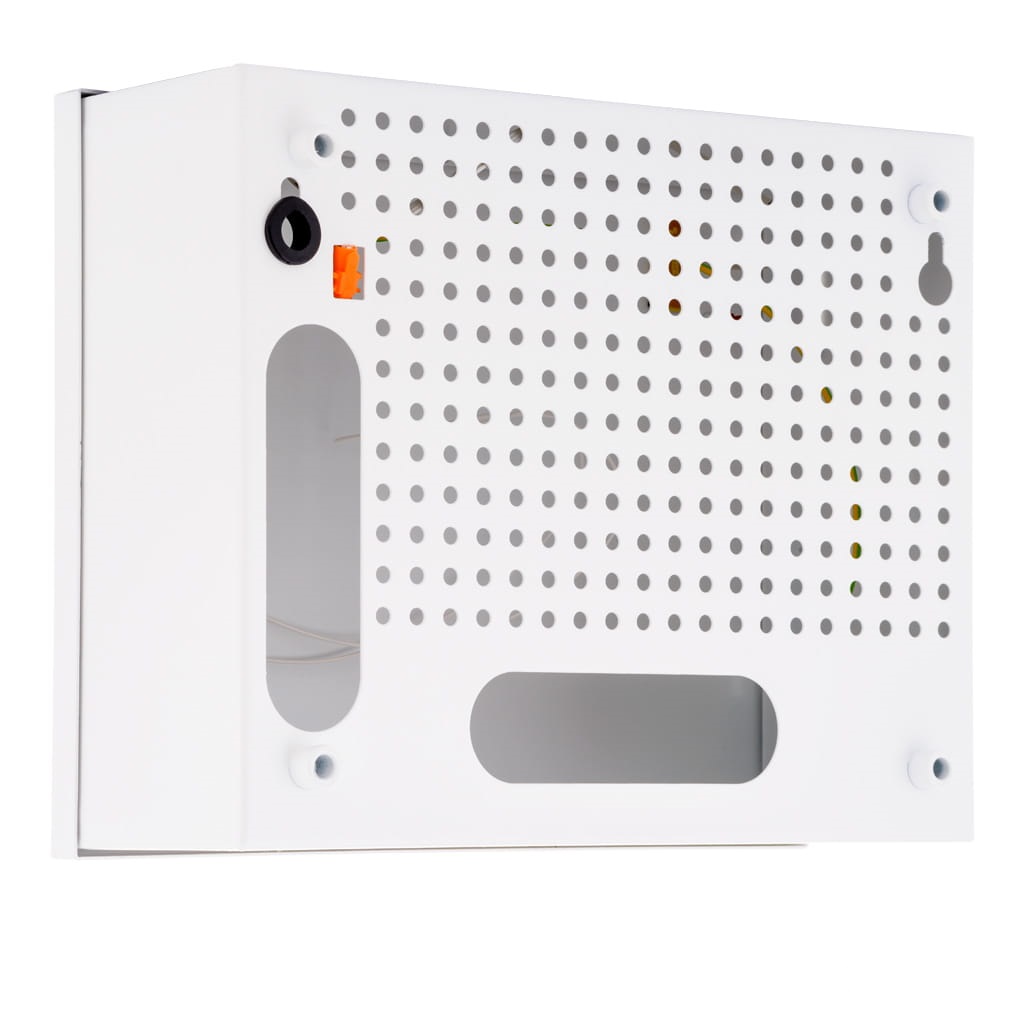

Montaż:

• montaż naścienny
• otwory montażowe 6 mm

Pozostałe:

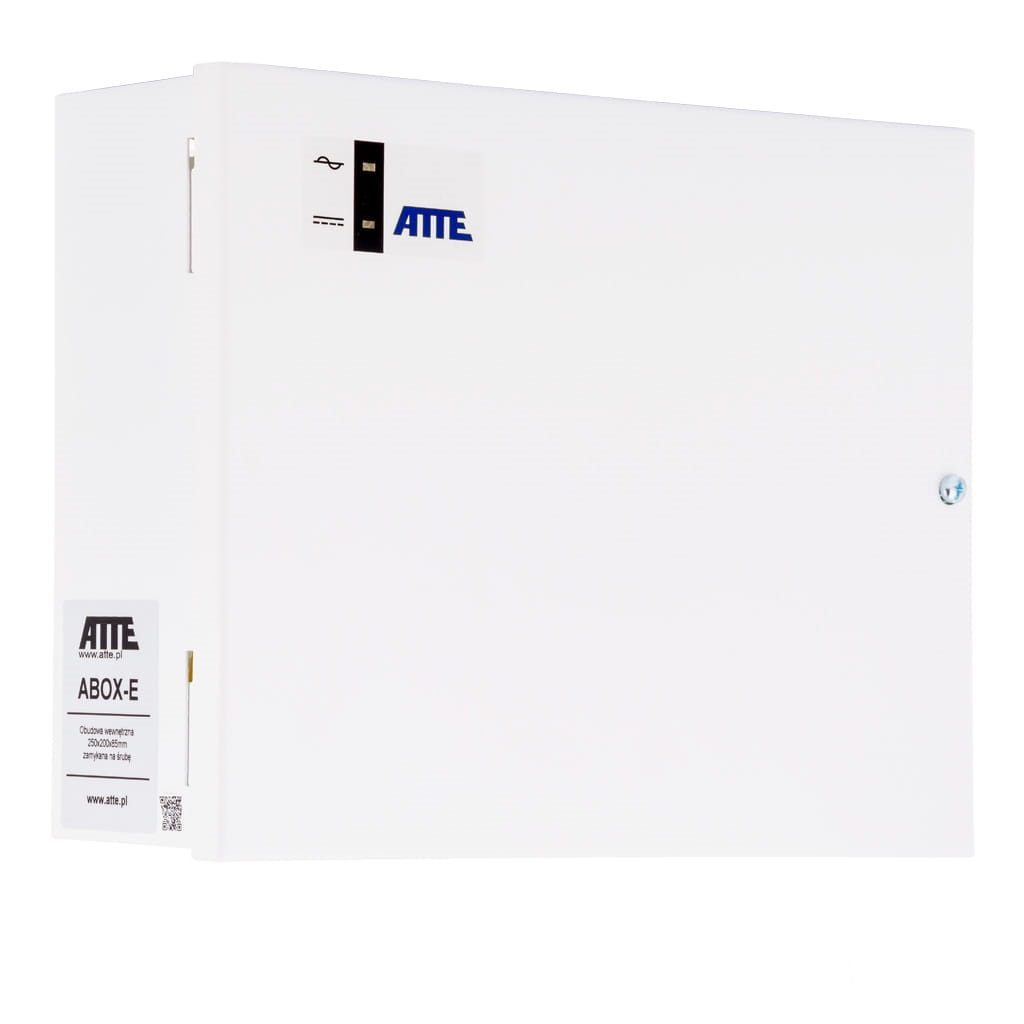

• obudowa: ABOX-E
• materiał obudowy: blacha stalowa 0,8 mm
• wykończenie: malowanie proszkowe, kolor biały
• wbudowany tamper otwarcia

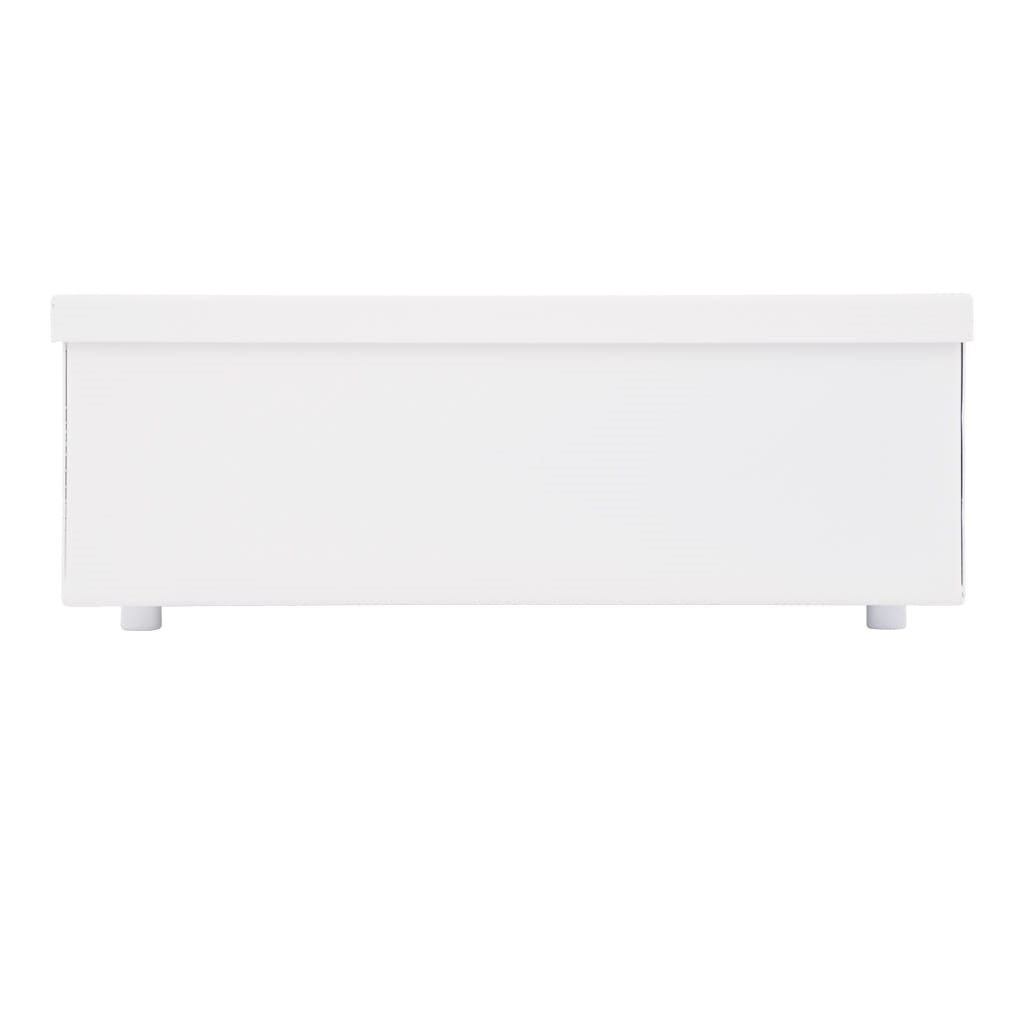

• dystans od ściany
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 250 × 200 × 85 mm
• waga: 1,47 kg

• obudowa ABOX-E - 1 szt.
• zasilacz APS-90-480-OF (96 W) - 1 szt.
• switch PoE xPoE-6-11-OF - 1 szt.
