Zestaw do 9 kamer IP ATTE IP-9-11-E switch PoE 9P+1UP

IP-9-11-E to zestaw PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 9 kamer. Umożliwia jednoczesne zasilanie kamer i transmisję danych jednym przewodem sieciowym, upraszczając instalację oraz organizację okablowania.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 9 kamer IP: zestaw pozwala na podłączenie i zasilanie maksymalnie dziewięciu kamer w ramach jednego systemu monitoringu.

✔️ Zasilanie PoE i transmisja danych jednym przewodem: współpraca ze standardami PoE 802.3af, 802.3at oraz PoE Passive ogranicza ilość okablowania i ułatwia montaż urządzeń.

✔️ Tryb Long Range: umożliwia zwiększenie zasięgu transmisji danych nawet do 280 m, co pozwala instalować kamery w większej odległości od punktu dystrybucyjnego.

✔️ 9 portów PoE: zapewnia możliwość podłączenia wielu kamer i urządzeń sieciowych bez konieczności stosowania dodatkowych switchy.

✔️ Zabezpieczenia portów PoE: każdy port posiada niezależną ochronę przed przeciążeniem i zwarciem, co zwiększa bezpieczeństwo pracy całego systemu.

✔️ Indywidualne sterowanie zasilaniem portów: umożliwia osobne włączanie i wyłączanie zasilania na wybranych portach, ułatwiając diagnostykę oraz serwis.

✔️ Automatyczny powrót do pracy: po usunięciu zwarcia lub przeciążenia zasilanie jest przywracane bez konieczności ingerencji w pozostałe elementy instalacji.

✔️ Zasilacz o mocy 96 W: zapewnia stabilne zasilanie urządzeń przy wysokiej sprawności energetycznej przekraczającej 90%.

✔️ Modułowa konstrukcja: pozwala na łatwą rozbudowę systemu oraz wygodny dostęp do podzespołów podczas prac konserwacyjnych.

✔️ Metalowa obudowa do zastosowań wewnętrznych: umożliwia uporządkowanie okablowania, pozostawienie zapasu przewodów oraz estetyczny montaż wszystkich elementów instalacji.

Zastosowania:

✔️ Monitoring biur i budynków administracyjnych: umożliwia zasilanie i podłączenie wielu kamer IP w celu nadzoru wejść, korytarzy oraz terenów wokół obiektu.

✔️ Magazyny i centra logistyczne: sprawdza się przy monitorowaniu hal, stref załadunku oraz ciągów komunikacyjnych wymagających rozmieszczenia kamer na większych odległościach.

✔️ Obiekty handlowe i usługowe: pozwala stworzyć system CCTV obejmujący sale sprzedaży, zaplecza oraz otoczenie budynku z centralnym zasilaniem kamer.

✔️ Szkoły, przedszkola i urzędy: umożliwia budowę systemów nadzoru zwiększających kontrolę nad bezpieczeństwem osób i mienia.

✔️ Osiedla mieszkaniowe: może być wykorzystywany do monitorowania wejść do budynków, parkingów, placów zabaw i terenów wspólnych.

✔️ Parkingi i place manewrowe: dzięki funkcji Long Range pozwala instalować kamery w znacznej odległości od punktu dystrybucyjnego bez stosowania dodatkowych urządzeń.

✔️ Zakłady produkcyjne i hale przemysłowe: zapewnia zasilanie kamer rozmieszczonych na dużych powierzchniach, wspierając nadzór nad procesami i infrastrukturą.

✔️ Rozległe instalacje monitoringu IP: sprawdza się w miejscach, gdzie kamery muszą być oddalone nawet o kilkaset metrów od urządzeń sieciowych i zasilających.

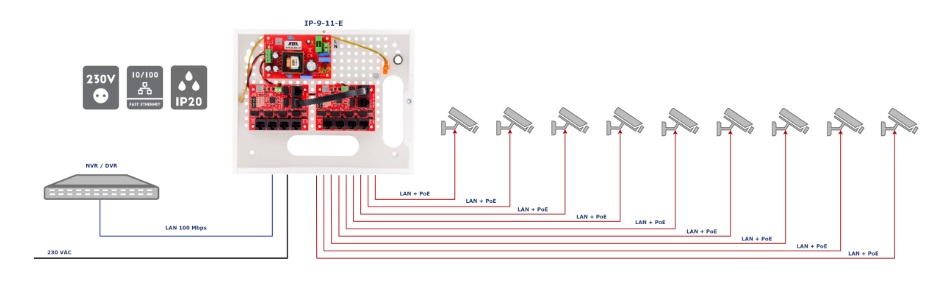

Przykład.

Specyfikacja techniczna:

Porty sieciowe:

• 10 portów RJ-45 10/100 Mbps
• 9 portów PoE
• 1 port Uplink

Obsługiwane standardy PoE:

• PoE Passive (do 40 W / do 60 W na porcie LAN 5)
• IEEE 802.3af (do 15,4 W)
• IEEE 802.3at (do 30 W)

Funkcje portów:

• LAN 1–LAN 4: wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN 5: wejście PoE (Vin > 48 V DC) oraz wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN 6: port Uplink bez zasilania PoE

Tryby pracy:

STANDARD:

• prędkość transmisji 10/100 Mbps
• maksymalny zasięg transmisji do 100 m

LONG RANGE:

• LAN 1–LAN 4: 10 Mbps, zasięg do 280 m
• LAN 5–LAN 6: 10/100 Mbps, zasięg do 100 m

Parametry PoE:

• napięcie wyjściowe PoE: 48 V DC ±2%

Parametry zasilania:

• moc zasilacza: 96 W
• sprawność: 92% przy obciążeniu 90 W
• napięcie wejściowe: 190–260 V AC, 50 Hz

Zabezpieczenia wejścia zasilania:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 3 A
• elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• LAN 1–LAN 6 oraz Vin: zabezpieczenie przeciwprzepięciowe
• LAN 1–LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem do pracy
• LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem do pracy

Kontrola zasilania portów:

• indywidualne włączanie i wyłączanie zasilania PoE dla portów LAN 1–LAN 5
• przełącznik OFF – zasilanie PoE wyłączone
• przełącznik ON – zasilanie PoE włączone

Sygnalizacja:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego

xPoE-6-11-OF:

• diody LED w złączach LAN 1–LAN 5 informujące o obecności zasilania PoE

Pozostałe:

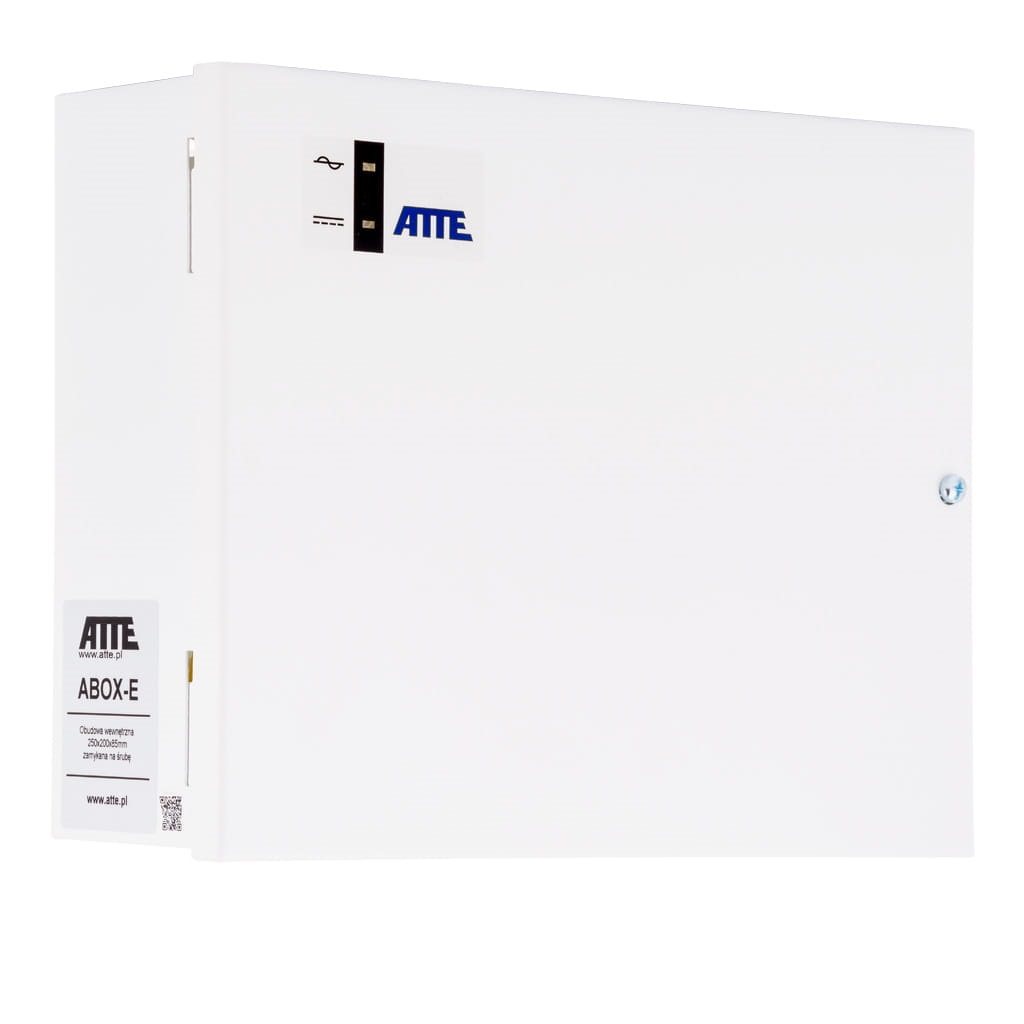

• obudowa: ABOX-E
• materiał obudowy: blacha stalowa 0,8 mm
• kolor: biały, malowanie proszkowe
• wbudowany tamper otwarcia
• dystans od ściany

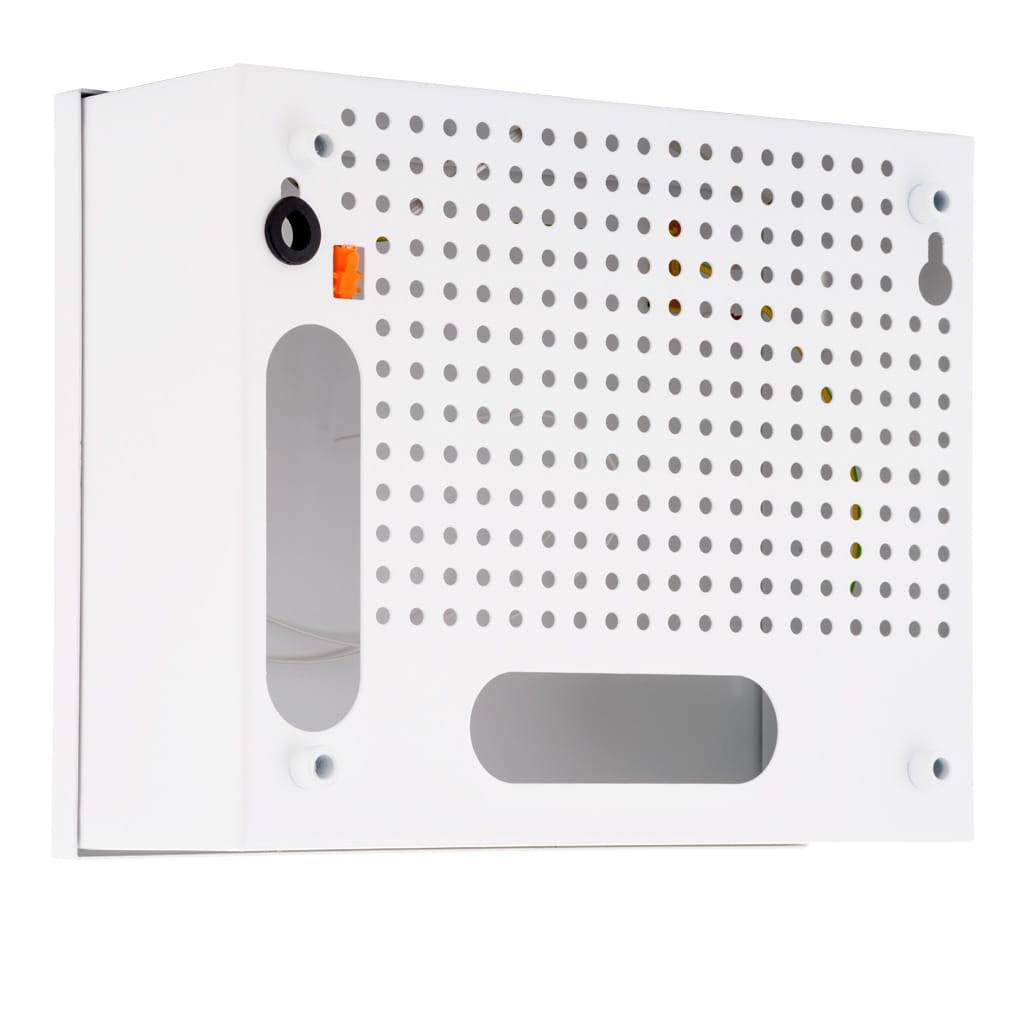

• montaż: naścienny przez otwory montażowe 6 mm
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 250 × 200 × 85 mm
• waga: 1,52 kg

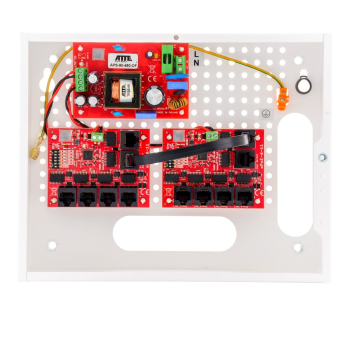

• obudowa ABOX-E - 1 szt.
• zasilacz APS-90-480-OF (96 W) - 1 szt.
• switch PoE xPoE-6-11-OF - 2 szt.
• akcesoria montażowe.
