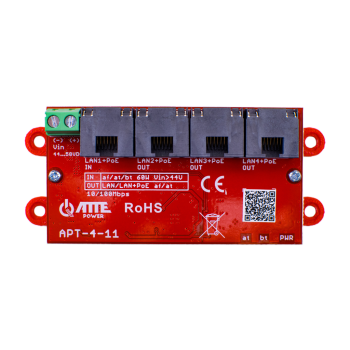

Switch PoE 4-portowy ATTE APT-4-11 10/100Mbps, extender

APT-4-11 to przełącznik sieciowy PoE typu extender (repeater), który rozdziela sygnał sieciowy i zasilanie PoE na kilka urządzeń. Umożliwia podłączenie do trzech kamer IP lub innych urządzeń PoE z wykorzystaniem jednego przewodu sieciowego oraz zwiększa zasięg instalacji do 150 m.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa 3 urządzeń PoE: umożliwia zasilanie i podłączenie do trzech kamer IP lub innych odbiorników PoE przy użyciu jednego przewodu UTP.

✔️ Funkcja extendera PoE i LAN: wzmacnia oraz rozdziela sygnał sieciowy, dzięki czemu pozwala rozbudować instalację bez prowadzenia dodatkowego okablowania.

✔️ Zasięg transmisji do 150 m: wbudowana funkcja LR150 umożliwia pracę wszystkich portów na odległości do 150 metrów przy prędkości 100 Mb/s z zasilaniem PoE.

✔️ Kompatybilność z wieloma standardami PoE: może być zasilany przez urządzenia zgodne z IEEE 802.3af, 802.3at, 802.3bt oraz PoE Passive, a na portach wyjściowych obsługuje standardy IEEE 802.3af/at.

✔️ Możliwość zasilania lokalnego: urządzenie może pracować również z zewnętrznym zasilaczem, dzięki czemu sprawdza się w bardziej rozbudowanych instalacjach sieciowych.

✔️ Praca kaskadowa: pozwala łączyć kolejne extendery w jednej instalacji, zwiększając zasięg sieci i liczbę dostępnych punktów PoE.

✔️ Automatyczna identyfikacja odbiorników PoE: porty wyjściowe wykrywają kompatybilne urządzenia i automatycznie uruchamiają zasilanie PoE.

✔️ Czytelna sygnalizacja LED: diody informują o zasilaniu urządzenia, wykrytym standardzie PoE oraz stanie pracy, co ułatwia kontrolę instalacji.

✔️ Niski pobór energii: urządzenie zużywa mniej niż 0,5 W energii własnej, dzięki czemu nie obciąża znacząco budżetu mocy instalacji.

✔️ Łatwy montaż: otwory montażowe umożliwiają instalację w obudowach ABOX, adapterach RACK lub bezpośrednio na płaskiej powierzchni.


Zastosowania:

✔️ Rozbudowa systemów monitoringu IP: umożliwia podłączenie do trzech kamer PoE przy użyciu jednego przewodu UTP, bez konieczności prowadzenia nowego okablowania.

✔️ Zwiększenie zasięgu sieci PoE: pozwala wydłużyć odcinki instalacji sieciowej do 150 m, ułatwiając montaż urządzeń w większej odległości od switcha.

✔️ Rozgałęzienie sieci LAN: sprawdza się wszędzie tam, gdzie z jednego przewodu sieciowego trzeba zasilić i podłączyć kilka urządzeń PoE.

✔️ Kaskadowe instalacje PoE: umożliwia budowę rozległych sieci poprzez łączenie kolejnych extenderów bez potrzeby stosowania dodatkowego zasilania PoE pośrednio.

✔️ Modernizacja istniejących instalacji: pozwala rozbudować sieć o dodatkowe urządzenia PoE z wykorzystaniem już ułożonych przewodów UTP.

✔️ Lokalne punkty dystrybucyjne: dzięki możliwości zasilania z zewnętrznego zasilacza może pełnić rolę lokalnego węzła sieciowego w większych instalacjach.

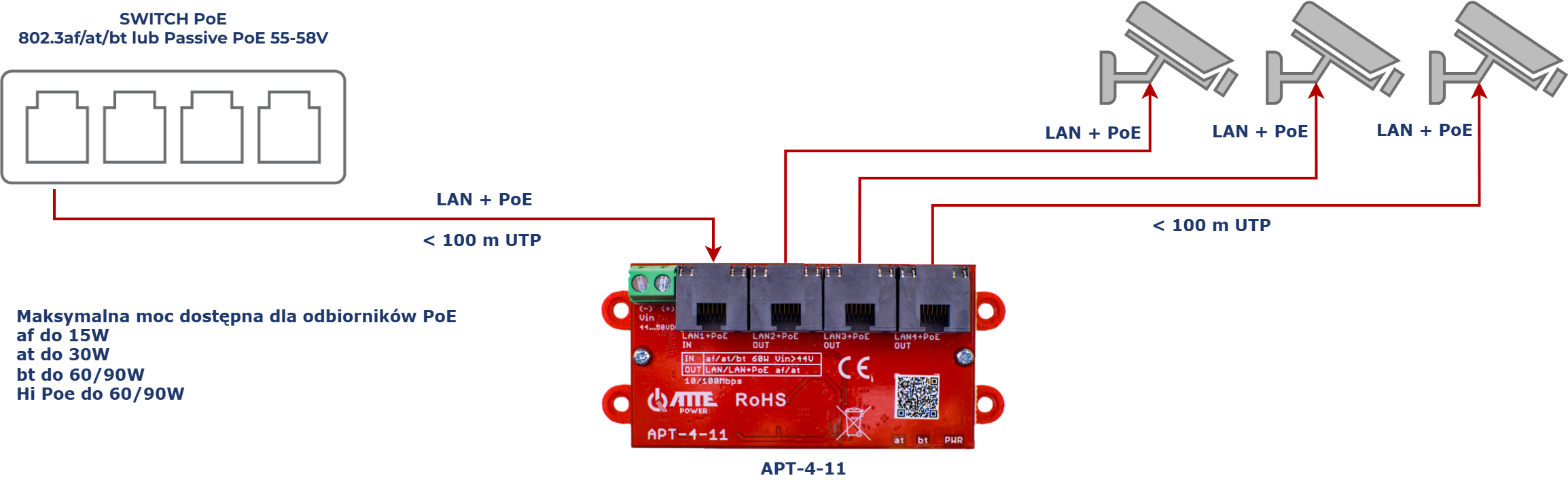

Przykład 1.

zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 3 kamer IP PoE.

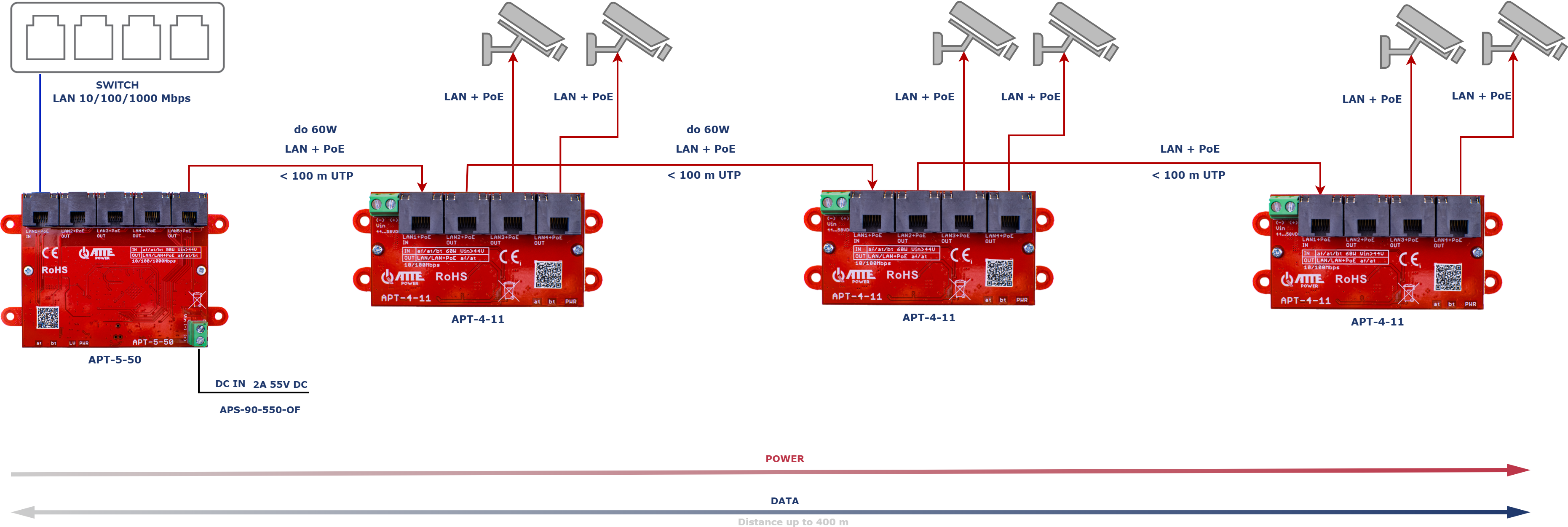

Przykład 2.

zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 6 kamer IP PoE.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

Złącza:

• wejście: 1 × RJ-45 (LAN 1, PoE IN)
• wyjście: 3 × RJ-45 (LAN 2–LAN 4, PoE OUT)

Parametry wyjściowe:

• porty wyjściowe: LAN 2–LAN 4
• standard PoE: IEEE 802.3af/at
• napięcie wyjściowe: Vout = Vin

Parametry wejściowe:

• napięcie wejściowe: 44–58 VDC (Vin)
• zasilanie poprzez port RJ-45 (PoE IN)
• automatyczny wybór standardu PoE (af/at)

Parametry sieciowe:

• 4 porty RJ-45 10/100 Mb/s
• Auto MDI/MDIX
• automatyczna negocjacja prędkości

Zabezpieczenia:

• LAN 1–LAN 4: zabezpieczenie przepięciowe
• LAN 2–LAN 4: zabezpieczenie nadprądowe 0,7 A

Sygnalizacja:

• LAN 1 (żółta LED): zasilanie urządzenia
• LAN 2–LAN 4 (żółta LED): obecność zasilania PoE
• LAN 1–LAN 4 (zielona LED): link i transmisja danych

Pozostałe:

• pobór mocy: 0,3 W
• konstrukcja obudowy: uniwersalna podstawa montażowa
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +65°C

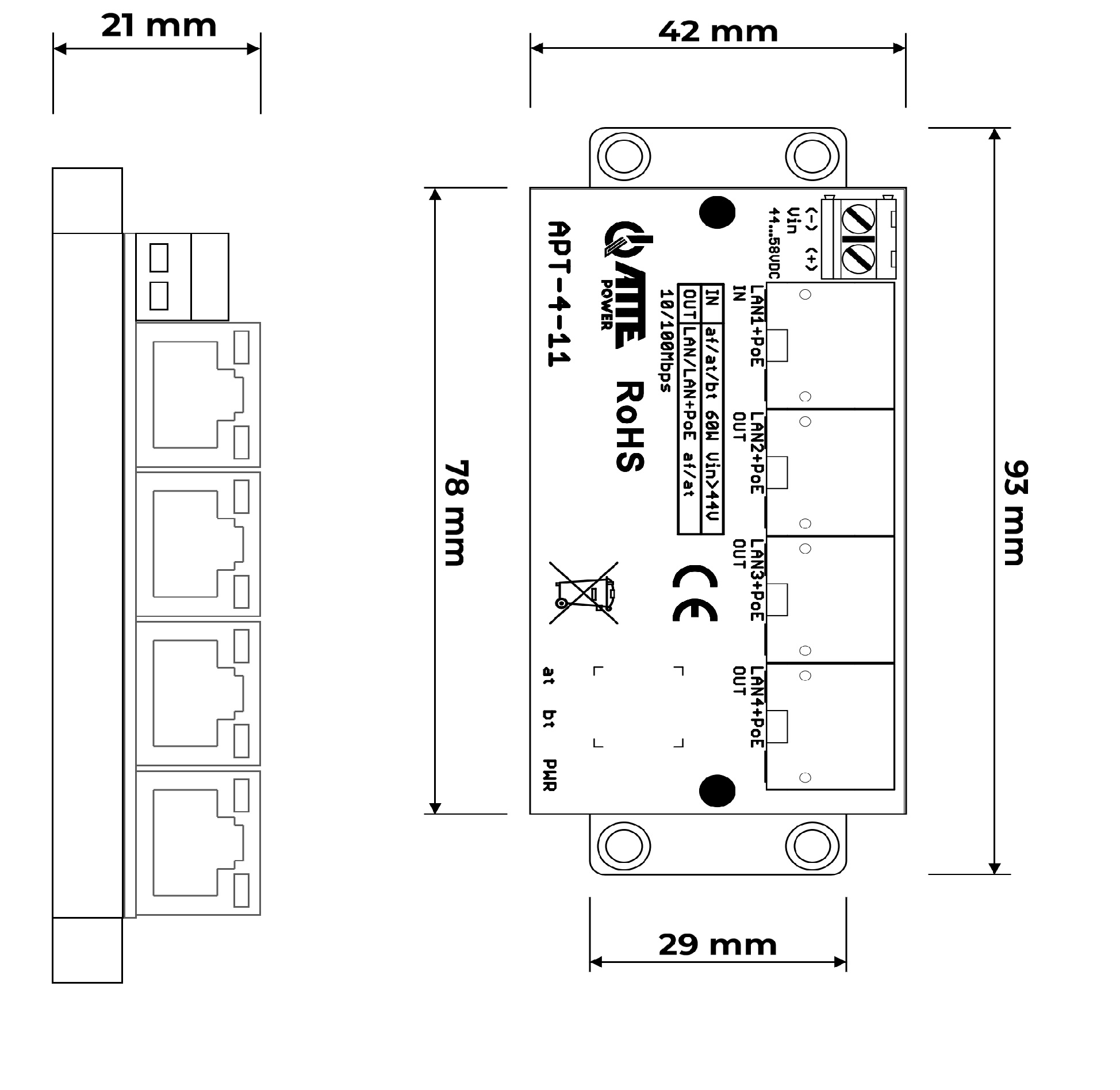

• wymiary: 78 × 93 × 42 × 21 mm
• waga: 0,044 kg

• extender PoE / switch LAN Atte APT-4-11 – 1 szt.
