Switch PoE ATTE 4xPoE-4-11A-HS portowy 10/100Mbps, extender

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 24810

Kod EAN: 5902143691259

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 261,99 zł

Cena netto: 213,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Switch PoE 4-portowy ATTE 4xPoE-4-11A-HS 10/100Mbps, extender

To 4-portowy switch PoE z funkcją extendera (repeatera), przeznaczony do wydłużania zasięgu sieci oraz zasilaniu wielu urządzeń PoE. Umożliwia podłączenie kamer IP lub innych odbiorników PoE w miejscach oddalonych od switcha, bez konieczności stosowania dodatkowego zasilania.

Najważniejsze cechy i funkcje urządzenia:

✔️ Extender i switch PoE w jednym: regeneruje sygnał sieciowy oraz rozdziela zasilanie PoE na wybrane wyjścia, dzięki czemu sprawdzi się na odcinkach powyżej 100 metrów.

✔️ Zasilanie urządzeń PoE: trzy porty PoE OUT umożliwiają podłączenie kilku odbiorników PoE (np. kamer IP), kolejnego extendera czy innych urządzeń zasilanych PoE Passive lub też tworzenie dodatkowych odgałęzień sieciowych.

✔️ Obsługa standardów PoE: port wejściowy współpracuje z PoE 802.3af, 802.3at oraz PoE Passive, automatycznie dobierając odpowiedni standard zasilania.

✔️ Wbudowany switch 100 Mb/s: zapewnia transmisję danych z prędkością 10/100 Mb/s oraz umożliwia tworzenie dodatkowych odgałęzień sieci.

✔️ Zasilanie wyłącznie przez port 1 z dowolnego switcha PoE 802.3at/af, adaptera PoE Passive i wszystkich urządzeń Atte.

✔️ Budżet mocy do 40W: obsługuje urządzenia o łącznym poborze mocy do 40W, zależnie od źródła zasilania PoE.

✔️ Sekwencyjne uruchamianie wyjść PoE: wyjścia PoE są załączane kolejno podczas uruchamiania oraz po usunięciu zwarcia, co zwiększa stabilność działania systemu.

✔️ Możliwość wyłączenia zasilania na portach: wybrane porty PoE OUT mogą zostać wyłączone, co ułatwia zarządzanie podłączonymi urządzeniami.

✔️ Kompaktowa obudowa HS: niewielkie wymiary oraz izolacyjna obudowa termokurczliwa ułatwiają montaż w miejscach o ograniczonej przestrzeni.

✔️ Niski pobór energii: urządzenie pobiera mniej niż 0,5 W, dzięki czemu ogranicza zużycie energii podczas ciągłej pracy.

Zastosowania:

✔️ Wydłużanie sieci Ethernet: regeneruje sygnał sieciowy, umożliwiając budowę instalacji o długości przekraczającej standardowe 100 metrów.

✔️ Zasilanie kilku odbiorników: pozwala zasilić i podłączyć do 3 odbiorników (np. kamer IP) PoE 802.3at/af lub Passive (porty PoE OUT) z wykorzystaniem jednego przewodu doprowadzonego ze switcha.

✔️ Rozgałęzienie instalacji sieciowej: umożliwia utworzenie trzech wyjść sieciowych z jednego przewodu Ethernet wraz z jednoczesnym przesyłaniem zasilania PoE.

✔️ Kaskadowa rozbudowa sieci PoE: umożliwia podłączenie kolejnego extendera PoE, ułatwiając rozbudowę rozległych systemów monitoringu.

✔️ Modernizacja istniejących instalacji: pozwala rozbudować sieć PoE bez prowadzenia dodatkowych przewodów zasilających i sieciowych.

✔️ Instalacje w ograniczonej przestrzeni: kompaktowa obudowa HS umożliwia montaż urządzenia w niewielkich puszkach, obudowach lub innych miejscach z ograniczoną ilością przestrzeni.

Przykład 1.

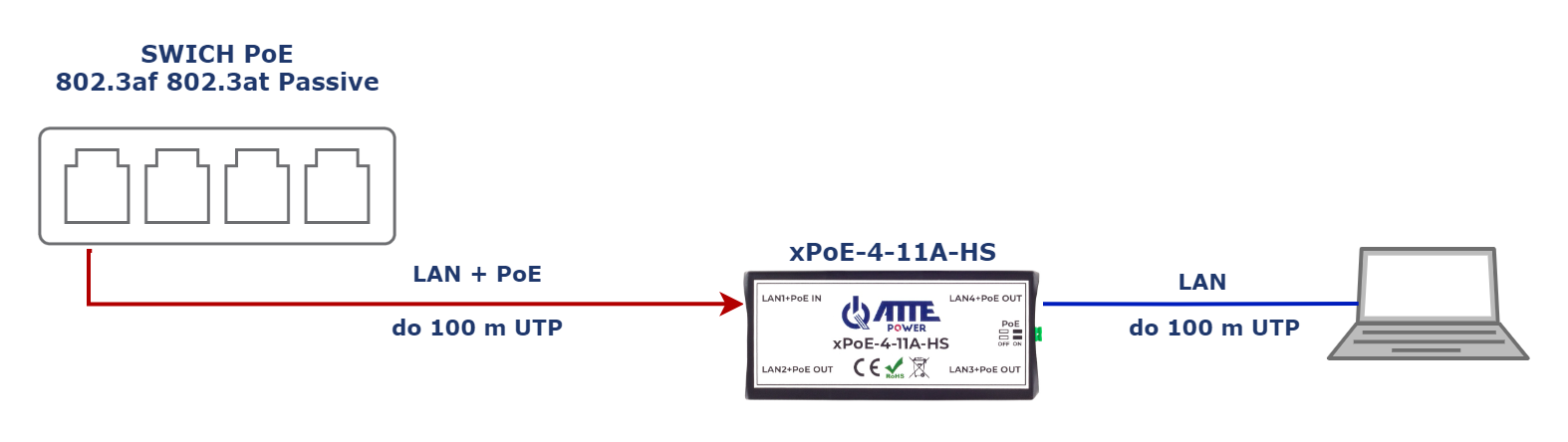

Przykład zastosowania xPoE-4-11A-HS jako ekstender sieci LAN

Przykład 2.

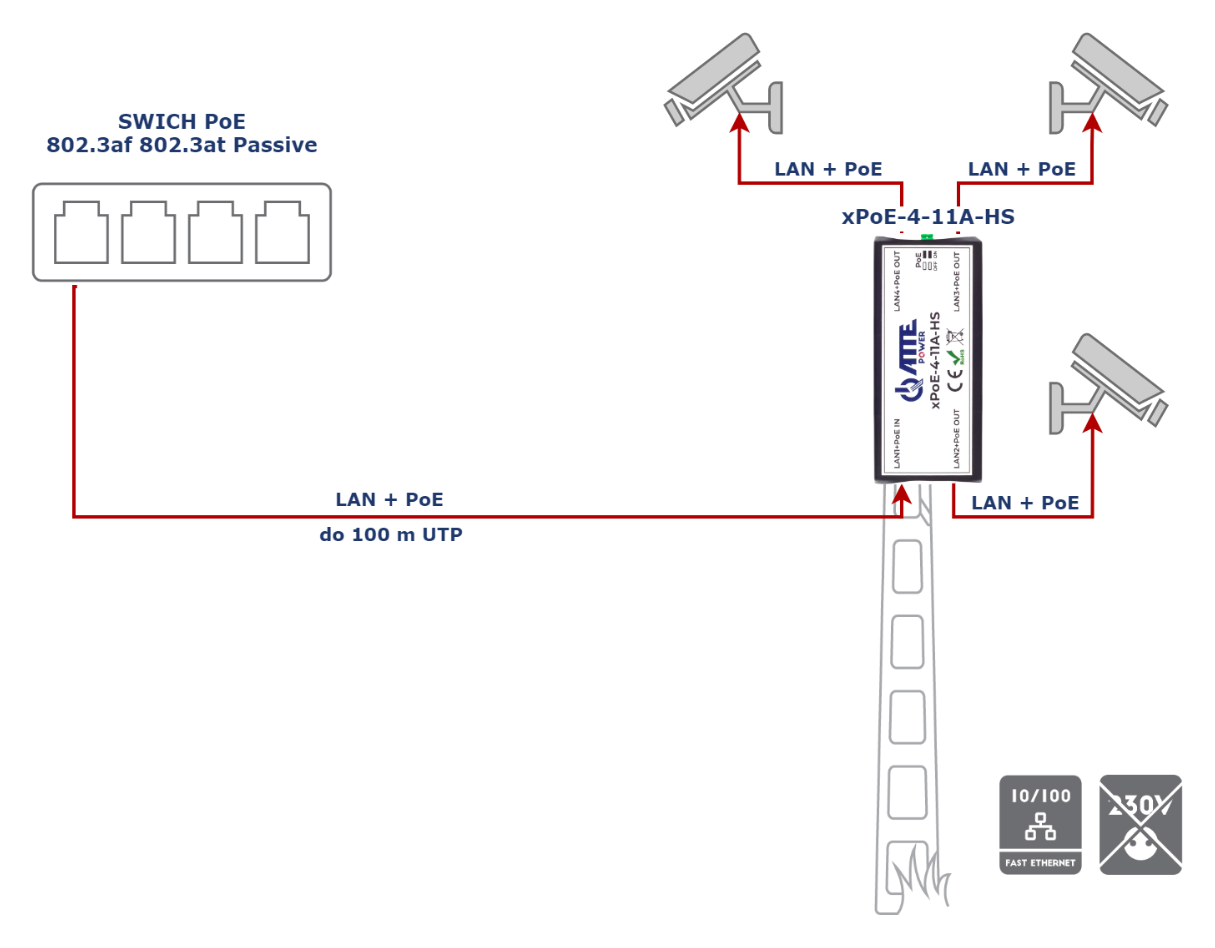

Wykorzystanie xPoE-4-11A-HS do montażu dodatkowej kamery w istniejącym punkcie kamerowym.

Przykład 3.

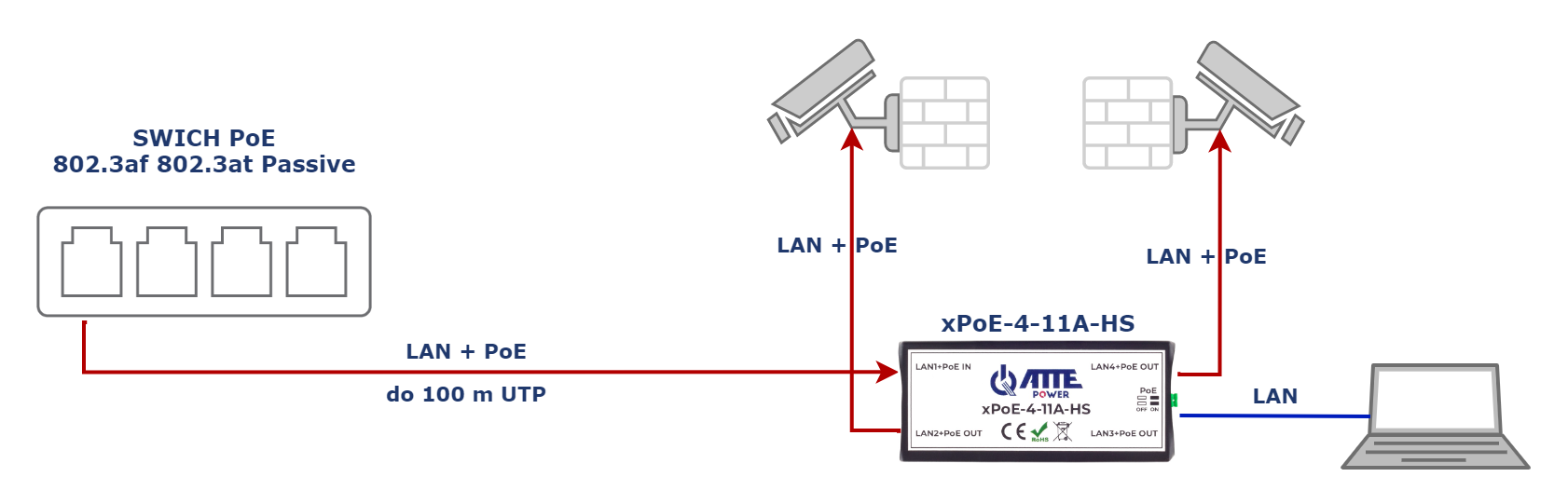

Wykorzystanie xPoE-4-11A-HS do ułatwienia dostępu serwisowego przy kamerze

Przykład 4.

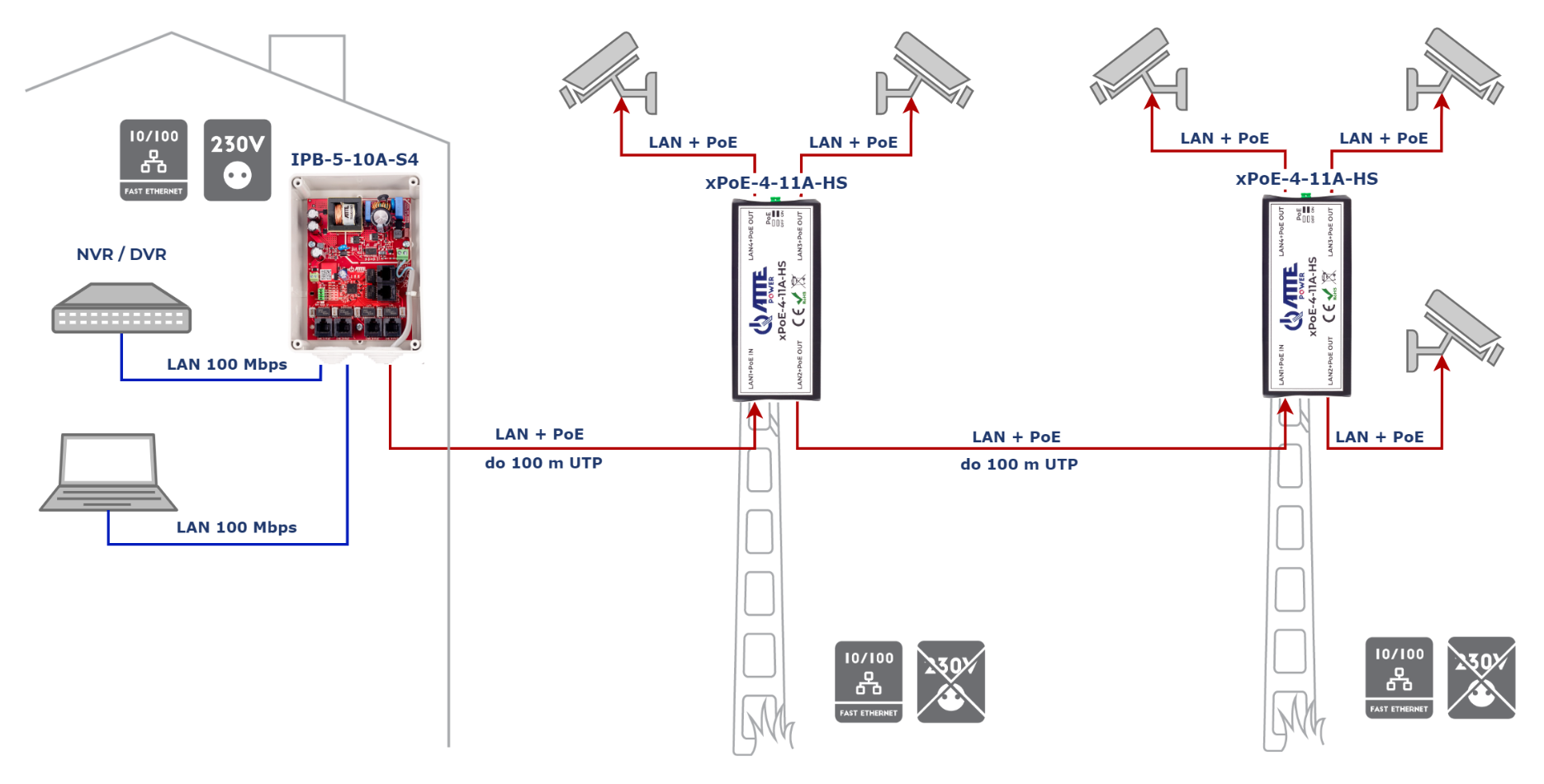

Przykład zastosowania xPoE-4-11A-HS jako ekstender sieci LAN+PoE dla kilku kamer

Specyfikacja techniczna:

Obsługiwane standardy PoE:

PoE Passive
IEEE 802.3af
IEEE 802.3at

wybór standardu PoE (at/af): LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający

Porty:

4 × RJ-45 10/100 Mb/s (auto MDI-MDIX, autonegocjacja)
1 × LAN + PoE IN
3 × LAN + PoE OUT

Funkcje portów:

LAN 1: wejście PoE (zasilanie switcha, Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W)), PINY PoE (1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-))
LAN 2: wyjście PoE (zasilanie kolejnego extendera lub kamery, Passive), PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
LAN 3...LAN4: wejście PoE (zasilanie switcha, Passive, do 70W), wyjście PoE (zasilanie kamery, Passive), PINY PoE (4,5 (V+) 7,8 (V-))
LAN2...LAN4: sekwencyjne załączanie wyjść PoE (LAN2, LAN3, LAN4, podczas uruchamiania lub po zwarciu)

Kontrola zasilania portów:

LAN3 – zworka JP1
LAN4 – zworka JP2
PoE wyłączone: brak zworki (dioda LED wewnątrz portu nie świeci)
PoE włączone: zworka założona (dioda LED wewnątrz portu świeci)

Zabezpieczenia:

zabezpieczenie przepięciowe na portach LAN1 ... LAN4
zabezpieczenie przeciążeniowe 1 A z automatycznym powrotem na porcie LAN1

Sygnalizacja:

diody LED w złączach RJ-45:

LAN 1 (biały) - zasilanie urządzenia
LAN 2 ... LAN 4 (czerwony) - obecność zasilania PoE
LAN 1 ... LAN 4 (zielony) - link i transmisja danych

Pozostałe:

materiał obudowy: izolacyjna folia polietylenowa
stopień ochrony: IP20
temperatura pracy: -25°C...+65°C
napięcie zasilania: 44...56V DC (Vin, LAN1), 12...56V DC (Vin, LAN3...LAN4)
napięcie wyjściowe: Vout = Vin, dla odbiorników PoE 802.3at/af Vin>44VDC
pobór mocy: 0,5 W
wymiary: 93 x 42 x 19 mm
waga: 0,05 kg

W zestawie:

switch PoE xPoE-4-11A-HS - 1 szt.

Instrukcja obsługi
