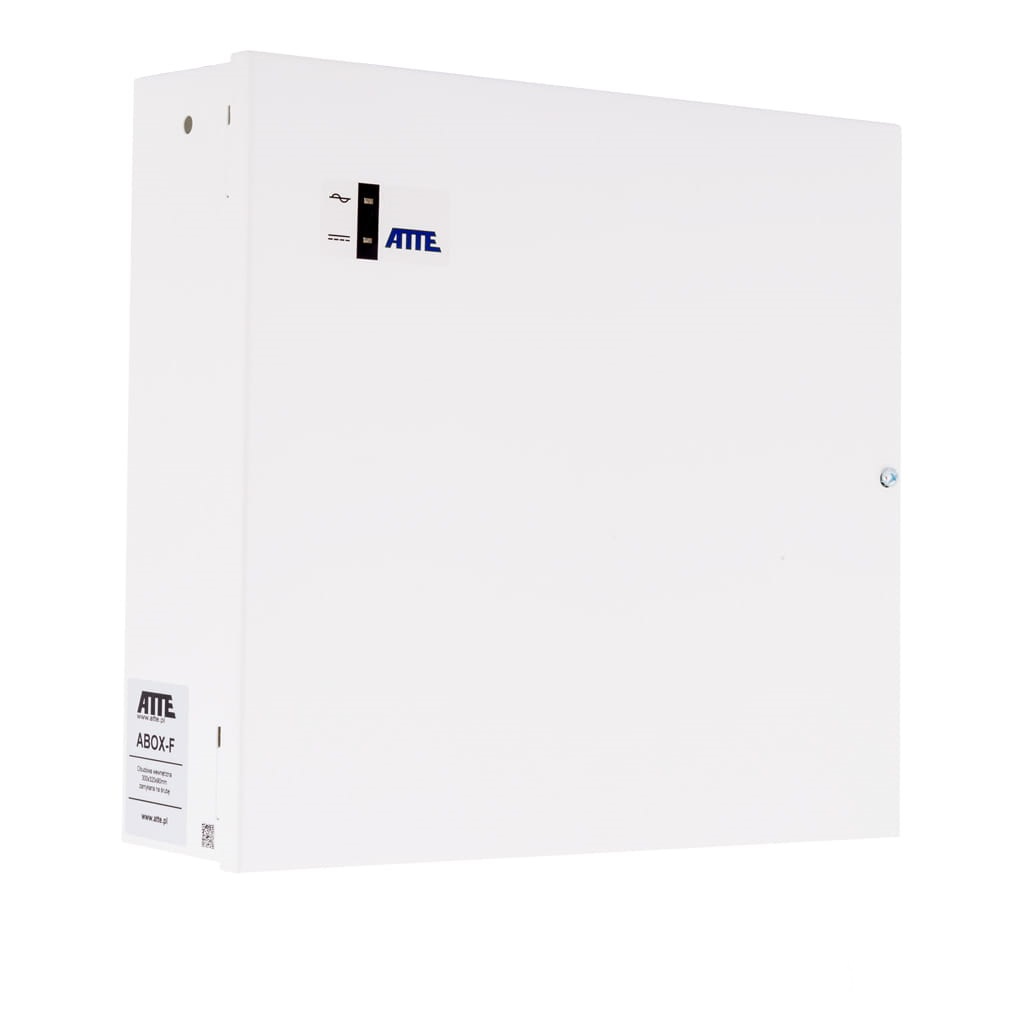

Zestaw buforowy do 9 kamer IP ATTE IPUPS-9-11-F switch PoE 9P+1UP

IPUPS-9-11-F to zestaw buforowego zasilania do 9 kamer IP PoE, umieszczony w wewnętrznej obudowie ABOX-F. Umożliwia zasilanie kamer oraz podtrzymanie pracy systemu monitoringu po podłączeniu akumulatora 18 Ah.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie do 9 urządzeń PoE: zestaw pozwala zasilać do 9 kamer IP lub innych odbiorników PoE w standardzie 802.3af/at albo PoE Passive.

✔️ Praca buforowa: po podłączeniu akumulatora zestaw może podtrzymać działanie instalacji podczas okresowych przerw w zasilaniu sieciowym.

✔️ Switch PoE 10-portowy: konfiguracja z dwoma switchami xPoE-6-11-OF zapewnia 9 portów PoE 10/100 Mbps oraz 1 port Uplink.

✔️ Tryb Long Range: umożliwia transmisję danych do 280 m na wybranych portach, co ułatwia montaż kamer oddalonych od punktu zasilania.

✔️ Zabezpieczenia każdego kanału PoE: niezależne bezpieczniki elektroniczne chronią wyjścia przed zwarciem lub przeciążeniem i automatycznie przywracają pracę po ustąpieniu awarii.

✔️ Moc na portach PoE: zestaw oferuje do 65 W na porcie LAN_5 PoE IN/OUT oraz do 40 W na pozostałych portach PoE.

✔️ Sterowanie zasilaniem portów: możliwość wyłączenia zasilania na wybranych portach PoE ułatwia serwisowanie kamer i podłączonych urządzeń.

✔️ Wewnętrzna obudowa ABOX-F: stalowa obudowa umożliwia uporządkowanie modułów, przewodów oraz akumulatora w jednej instalacji.

✔️ Modułowa budowa: system otworów w obudowie pozwala montować elementy w wybranym miejscu i ułatwia późniejszą rozbudowę systemu.

✔️ Zestaw bez akumulatora: w komplecie znajdują się obudowa ABOX-F, zasilacz AUPS-70-120-OF, przetwornica ASUC-100-480-OF oraz 2 switche xPoE-6-11-OF; akumulator należy dokupić osobno.



Zastosowania:

✔️ Monitoring IP do 9 kamer: zestaw umożliwia zasilanie do 9 kamer IP PoE w jednej instalacji.

✔️ Systemy z podtrzymaniem zasilania: po podłączeniu akumulatora urządzenie pozwala utrzymać pracę kamer podczas okresowych przerw w zasilaniu sieciowym.

✔️ Instalacje z kamerami oddalonymi od switcha: tryb Long Range pozwala prowadzić transmisję danych do 280 m na wybranych portach.

✔️ Wewnętrzne systemy CCTV: obudowa ABOX-F umożliwia uporządkowany montaż modułów i zakończenie okablowania wewnątrz budynku.

✔️ Instalacje PoE 802.3af/at i Passive: zestaw może zasilać kamery IP oraz inne kompatybilne urządzenia sieciowe przez przewód Ethernet.

✔️ Systemy wymagające zabezpieczenia portów: niezależne bezpieczniki elektroniczne pomagają ograniczyć skutki zwarcia lub przeciążenia pojedynczego kanału PoE.

✔️ Modernizacja monitoringu IP: zestaw można wykorzystać przy rozbudowie instalacji oraz dołączaniu kolejnych switchy serii xPoE, IP, IPB lub IPUPS.

✔️ Instalacje wymagające łatwego serwisu: modułowa budowa, możliwość wyłączania zasilania wybranych portów i miejsce na zapas kabli ułatwiają obsługę systemu.

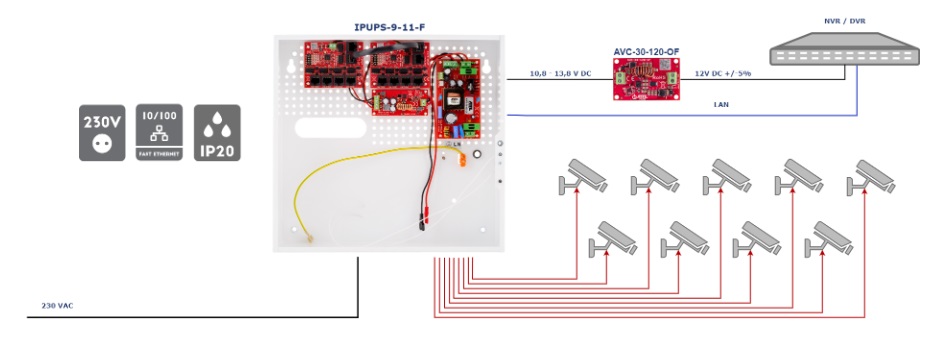

Przykład.

Specyfikacja techniczna:

Porty LAN:

• 10 portów RJ-45 10/100 Mbps
• 9 × PoE, 1 × UPLINK

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

LAN 1 … LAN 4:

• wejście PoE Passive do 40 W – zasilanie switcha
• wyjście PoE do odbiorników PoE Passive do 40 W oraz IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W

LAN 5:

• wejście PoE Passive do 60 W – zasilanie switcha
• wyjście PoE VIN > 48 VDC do odbiorników PoE Passive do 70 W oraz IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W

LAN 6:

• UPLINK bez zasilania PoE

Tryby pracy:

tryb STANDARD, MODE = OFF:

• LAN 1 … LAN 6 – 10/100 Mbps, zasięg do 100 m

tryb LONG RANGE, MODE = ON:

• LAN 1 … LAN 4 – 10 Mbps, zasięg do 280 m
• LAN 5 … LAN 6 – 10/100 Mbps, zasięg do 100 m

Zabezpieczenia:

• zabezpieczenie wejścia zasilacza: bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przepięciowe: LAN 1 … LAN 6, VIN
• zabezpieczenie przeciwzwarciowe LAN 1 … LAN 4: 0,75 A z automatycznym powrotem
• zabezpieczenie przeciwzwarciowe LAN 5: 1,25 A z automatycznym powrotem

Zabezpieczenie wyjścia zasilacza:

• zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A, po zwarciu może być wymagany restart zasilacza
• praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3 A

Zabezpieczenie obwodu akumulatora:

• zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,8 V z automatycznym powrotem po ponownym pojawieniu się napięcia sieciowego

Sygnalizacja:

AUPS-70-120-OF:

• LED1 żółta – obecność napięcia sieci
• LED2 zielona – obecność napięcia wyjściowego
• LED3 czerwona – ładowanie akumulatora

xPoE-6-11-OF:

• diody LED w złączach LAN 1 … LAN 5 – obecność zasilania PoE na porcie

Wyjścia techniczne:

AUPS-70-120-OF:

• OUF – brak napięcia +DC_OUT
• ACF – brak napięcia AC
• Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA, każde wyjście.

Uruchomienie przy braku zasilania AC:

• przycisk START

Kontrola zasilania na portach:

• przełącznik PoE ON/OFF – pozycje 2 … 6 dla LAN 1 … LAN 5
• PoE wyłączone na porcie – przełącznik w pozycji OFF
• PoE załączone na porcie – przełącznik w pozycji ON

Konstrukcja obudowy:

• obudowa ABOX-F
• materiał obudowy: blacha stalowa 0,8 mm
• obudowa malowana proszkowo na kolor biały
• zamontowany tamper otwarcia

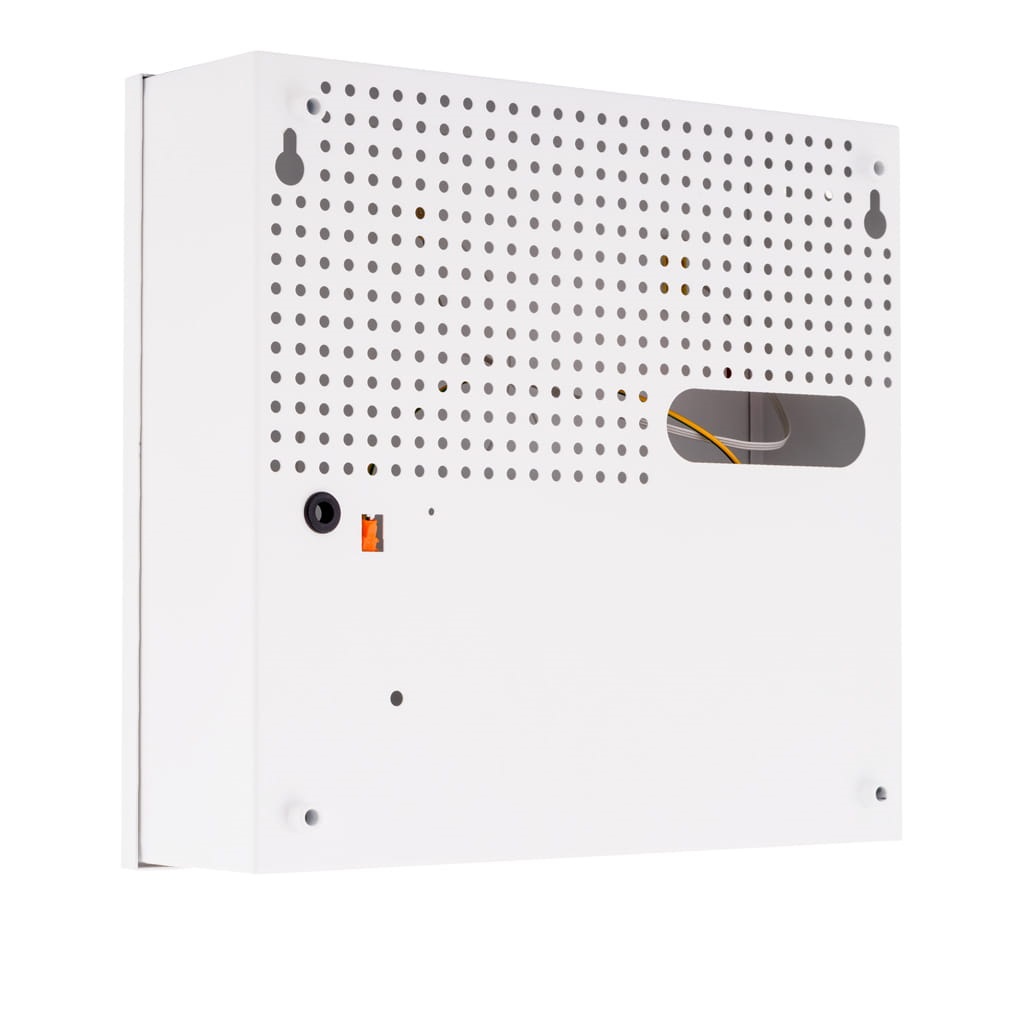

• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• dystans do ściany
• otwory montażowe 6 mm

Montaż:

• montaż naścienny przez otwory montażowe 6 mm

Pozostałe:

• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 300 × 320 × 90 mm
• waga: 2,45 kg

• Obudowa ABOX-F – 1 szt.
• Zasilacz AUPS-70-120-OF – 1 szt.
• Przetwornica ASUC-100-480-OF – 1 szt.
• Switch xPoE-6-11-OF – 2 szt.
