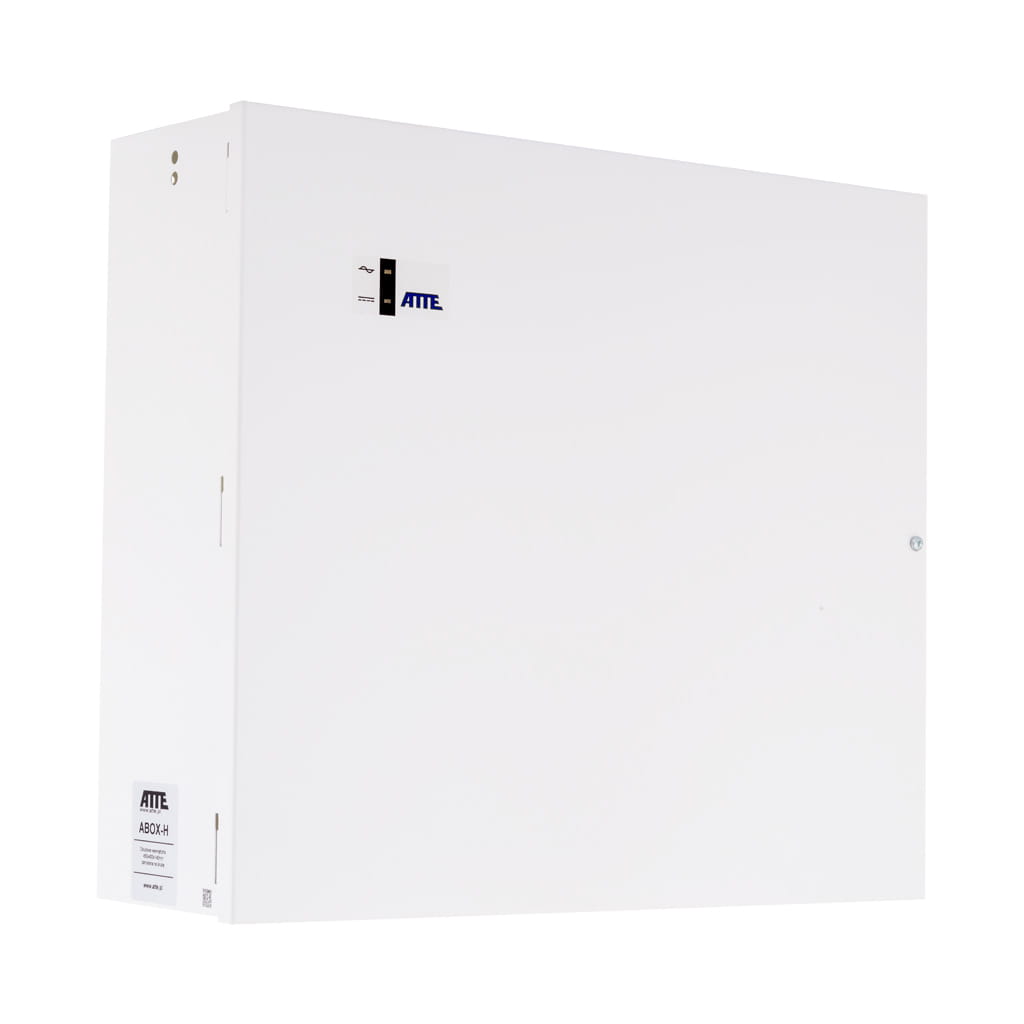

Zestaw buforowy do 8 kamer IP ATTE IPUPS‑8‑20‑H switch PoE 8P+2G

IPUPS-8-20-H to zestaw buforowego zasilania do 8 kamer IP PoE, umieszczony w wewnętrznej obudowie ABOX-H. Umożliwia zasilanie kamer oraz podtrzymanie pracy systemu monitoringu po podłączeniu akumulatorów.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie do 8 urządzeń PoE: zestaw pozwala zasilać do 8 kamer IP lub innych odbiorników PoE w standardzie 802.3af/at albo PoE Passive.

✔️ Obsługa kamer 4K Ultra HD: switch z dwoma portami Gigabit Uplink sprawdza się w instalacjach wymagających większej przepustowości, np. przy monitoringu 4K.

✔️ Praca buforowa: po dołączeniu odpowiednich akumulatorów zestaw może podtrzymać działanie systemu podczas okresowych przerw w zasilaniu sieciowym.

✔️ Switch PoE 10-portowy: urządzenie ma 8 portów PoE 10/100 Mbps oraz 2 porty Gigabit Uplink do połączenia z siecią lub rejestratorem.

✔️ Zabezpieczenia każdego kanału PoE: niezależne bezpieczniki elektroniczne chronią poszczególne wyjścia przed zwarciem lub przeciążeniem i automatycznie przywracają pracę po ustąpieniu awarii.

✔️ Sterowanie zasilaniem portów: zasilanie PoE można wyłączyć na wybranych portach, co ułatwia serwisowanie podłączonych urządzeń.

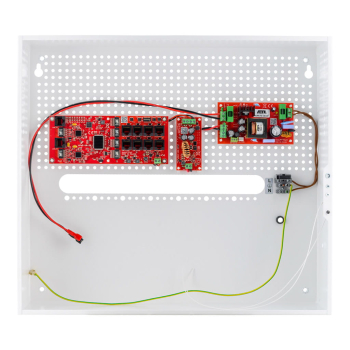

✔️ Wewnętrzna obudowa ABOX-H: stalowa obudowa pozwala uporządkować moduły, przewody, akumulatory oraz rejestrator NVR w jednym miejscu.

✔️ Miejsce na akumulatory i rejestrator: obudowa ma przestrzeń na 2 akumulatory 18 Ah oraz rejestrator NVR o maksymalnych wymiarach 390 × 390 × 60 mm.

✔️ Modułowa budowa: system otworów w obudowie umożliwia montaż elementów w wybranym miejscu, co ułatwia instalację i późniejszą rozbudowę.

✔️ Zestaw bez akumulatorów: w komplecie znajdują się obudowa ABOX-H, zasilacz AUPS-70-120-OF, przetwornica ASUC-100-480-OF oraz switch xPoE-10-20A-OF; akumulatory należy dokupić osobno.



Zastosowania:

✔️ Monitoring IP do 8 kamer: zestaw umożliwia zasilanie i podłączenie do 8 kamer IP PoE w jednej instalacji.

✔️ Systemy CCTV 4K Ultra HD: urządzenie sprawdza się w instalacjach wymagających większej przepustowości, np. przy kamerach 4K.

✔️ Monitoring z podtrzymaniem zasilania: po podłączeniu akumulatorów zestaw pozwala utrzymać pracę kamer podczas okresowych przerw w zasilaniu sieciowym.

✔️ Instalacje z rejestratorem NVR: obudowa ma miejsce na rejestrator wideo, co pozwala umieścić elementy systemu monitoringu w jednym miejscu.

✔️ Wewnętrzne instalacje teletechniczne: stalowa obudowa ABOX-H umożliwia estetyczne zamknięcie modułów, przewodów i urządzeń wewnątrz budynku.

✔️ Systemy wymagające zabezpieczeń PoE: niezależne bezpieczniki elektroniczne pomagają ograniczyć skutki zwarcia lub przeciążenia pojedynczego kanału.

✔️ Rozbudowa istniejącego monitoringu: zestaw można wykorzystać przy modernizacji instalacji i dołączaniu kolejnych switchy z serii xPoE, IP, IPB lub IPUPS.

✔️ Instalacje wymagające łatwego serwisu: modułowa budowa, odłączanie zasilania portów i zapas miejsca na przewody ułatwiają obsługę systemu.

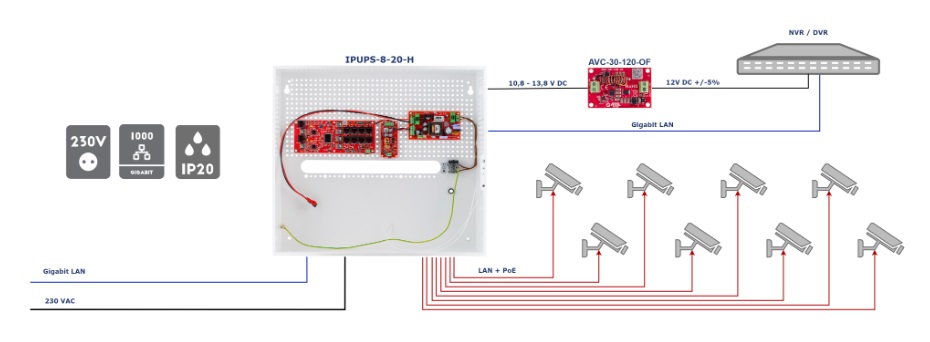

Przykład.

Specyfikacja techniczna:

Porty LAN:

• 10 portów RJ-45
• 8 × PoE 10/100 Mbps
• 2 × Gigabit Uplink

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

xPoE-10-20A-OF LAN 1 … LAN 8:

• wyjście PoE do odbiorników PoE Passive do 40 W oraz IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W

xPoE-10-20A-OF LAN G1, LAN G2:

• UPLINK Gigabit bez zasilania PoE

Zabezpieczenia:

• zabezpieczenie wejścia zasilacza: bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przepięciowe: LAN 1 … LAN 8, VIN
• zabezpieczenie przeciwzwarciowe LAN 1 … LAN 8: 0,9 A, precyzyjne, szybkie, z automatycznym powrotem

Zabezpieczenie wyjścia zasilacza:

• zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A, po zwarciu może być wymagany restart zasilacza
• praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3 A

Zabezpieczenie obwodu akumulatora:

• zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,8 V z automatycznym powrotem po podaniu napięcia sieciowego

Sygnalizacja:

AUPS-70-120-OF:

• LED1 żółta – obecność napięcia sieci
• LED2 zielona – obecność napięcia wyjściowego
• LED3 czerwona – ładowanie akumulatora

xPoE-10-20A-OF:

• diody LED w złączach LAN 1 … LAN 5 – obecność zasilania PoE na porcie

Wyjścia techniczne:

• AUPS-70-120-OF:
• OUF – brak napięcia +DC_OUT
• ACF – brak napięcia AC
• Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA, każde wyjście.

Uruchomienie przy braku zasilania AC:

• przycisk START

Kontrola zasilania na portach:

• przełącznik PoE ON/OFF – pozycje 1 … 8 dla LAN 1 … LAN 8
• PoE wyłączone na porcie – przełącznik w pozycji OFF
• PoE załączone na porcie – przełącznik w pozycji ON

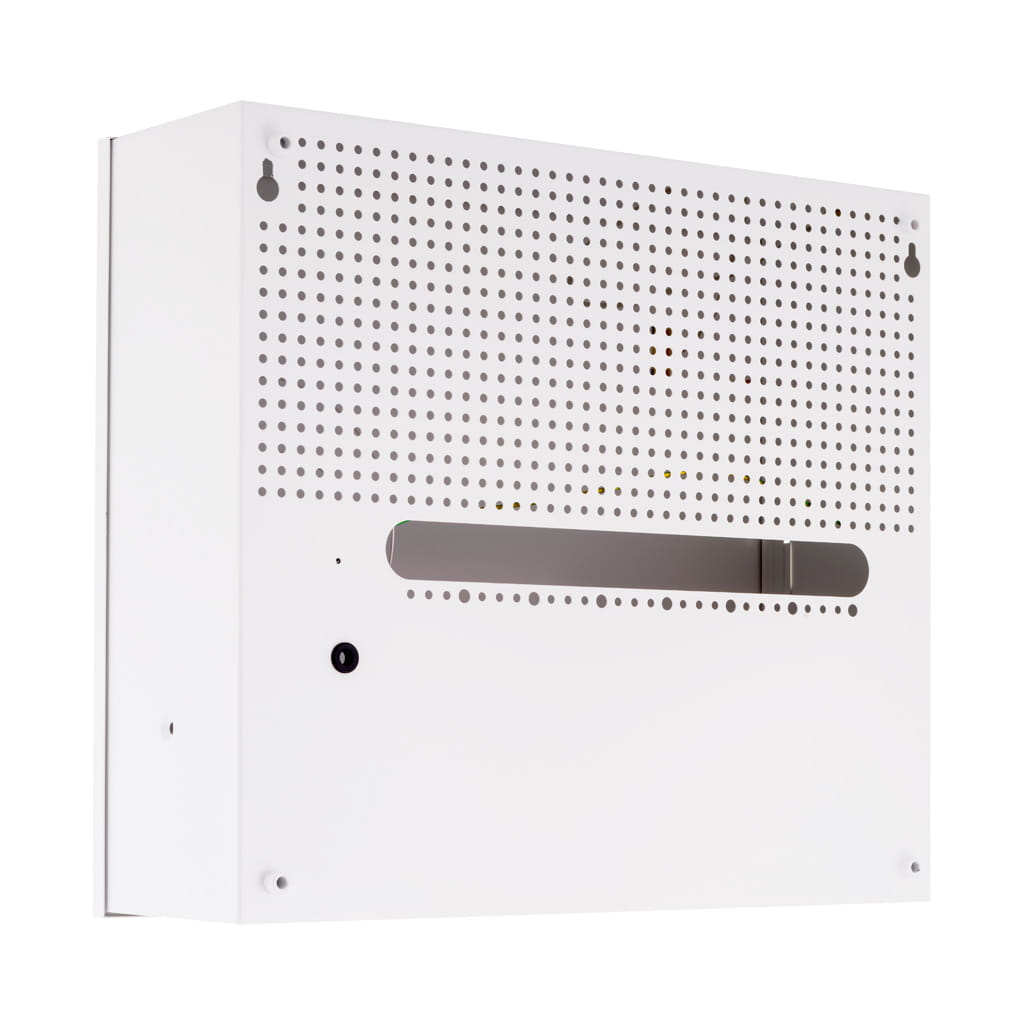

Konstrukcja obudowy:

• obudowa ABOX-H
• materiał obudowy: blacha stalowa 0,8 mm
• obudowa malowana proszkowo na kolor biały
• zamontowany tamper otwarcia
• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• dystans do ściany
• otwory montażowe 6 mm

Montaż:

• montaż naścienny przez otwory montażowe 6 mm

Pozostałe:

• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 400 × 450 × 140 mm
• waga: 4,4 kg

• Obudowa ABOX-H – 1 szt.
• Zasilacz AUPS-70-120-OF – 1 szt.
• Przetwornica ASUC-100-480-OF – 1 szt.
• Switch xPoE-10-20A-OF – 1 szt.
