Zestaw buforowy do 16 kamer IP ATTE IPUPS-16-20-R5U0 switch PoE 16P+2G

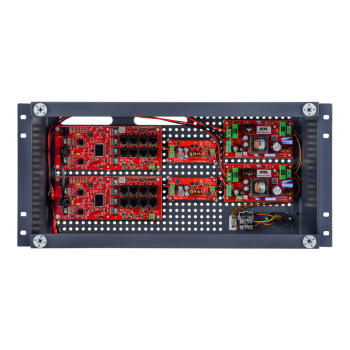

IPUPS-16-20-R5U0 to zestaw buforowego zasilania PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 16 kamer. Umożliwia jednoczesne zasilanie i transmisję danych oraz zapewnia podtrzymanie pracy systemu po zastosowaniu akumulatorów podczas zaniku zasilania sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 16 kamer IP: zestaw pozwala zasilić i podłączyć jednocześnie do 16 kamer monitoringu w jednej instalacji.

✔️ Zasilanie PoE i transmisja danych jednym przewodem: kamery mogą otrzymywać zasilanie oraz przesyłać obraz przez ten sam przewód sieciowy, co upraszcza montaż i ogranicza ilość okablowania.

✔️ Zgodność z PoE 802.3af/at i PoE Passive: urządzenie współpracuje z wieloma modelami kamer IP oraz innymi urządzeniami sieciowymi obsługującymi popularne standardy PoE.

✔️ Praca awaryjna z akumulatorami: obudowa posiada miejsce na dwa akumulatory 18 Ah, co umożliwia podtrzymanie działania monitoringu podczas przerw w dostawie energii elektrycznej.

✔️ 16 portów PoE i porty Gigabit Uplink: dwa switche PoE oraz szybkie porty uplink zapewniają sprawną komunikację sieciową również w systemach wykorzystujących kamery wysokiej rozdzielczości.

✔️ Niezależne zabezpieczenia portów PoE: każdy port chroniony jest przed przeciążeniem i zwarciem, co ogranicza wpływ awarii pojedynczego urządzenia na pracę całego systemu.

✔️ Indywidualne sterowanie portami: możliwość osobnego włączania i wyłączania zasilania PoE na wybranych portach ułatwia diagnostykę oraz serwisowanie instalacji.

✔️ Obudowa do szaf RACK 19": konstrukcja przystosowana do montażu w szafach teletechnicznych pozwala uporządkować okablowanie i wygodnie zarządzać elementami systemu.

✔️ Miejsce na organizację przewodów: wnętrze obudowy umożliwia estetyczne prowadzenie okablowania oraz pozostawienie zapasu przewodów potrzebnego podczas rozbudowy lub serwisu.

✔️ Beznarzędziowy dostęp do wnętrza: zdejmowana pokrywa pozwala szybko uzyskać dostęp do urządzeń bez użycia dodatkowych narzędzi.

Zastosowania:

✔️ Magazyny i centra logistyczne: umożliwia budowę systemów monitoringu obejmujących wiele kamer oraz zapewnia podtrzymanie ich pracy podczas zaniku zasilania.

✔️ Hale produkcyjne i zakłady przemysłowe: sprawdza się w rozbudowanych instalacjach CCTV wymagających ciągłego nadzoru nad procesami i infrastrukturą.

✔️ Biurowce i budynki administracyjne: pozwala centralnie zasilać oraz zarządzać kamerami monitoringu w obiektach o rozbudowanej strukturze sieciowej.

✔️ Galerie handlowe i obiekty handlowe: umożliwia obsługę większej liczby kamer monitorujących strefy sprzedaży, ciągi komunikacyjne i wejścia do budynku.

✔️ Szkoły, uczelnie i instytucje publiczne: zapewnia stabilną pracę systemów nadzoru w miejscach, gdzie istotna jest ciągłość działania monitoringu.

✔️ Osiedla mieszkaniowe: może być wykorzystywany do zasilania i obsługi kamer monitorujących budynki, parkingi oraz tereny wspólne.

✔️ Serwerownie i centra danych: umożliwia integrację monitoringu z infrastrukturą montowaną w szafach RACK oraz zapewnia podtrzymanie pracy w przypadku awarii zasilania.

✔️ Instalacje wymagające zasilania awaryjnego: sprawdza się wszędzie tam, gdzie kamery i urządzenia sieciowe powinny działać również podczas przerw w dostawie energii elektrycznej.

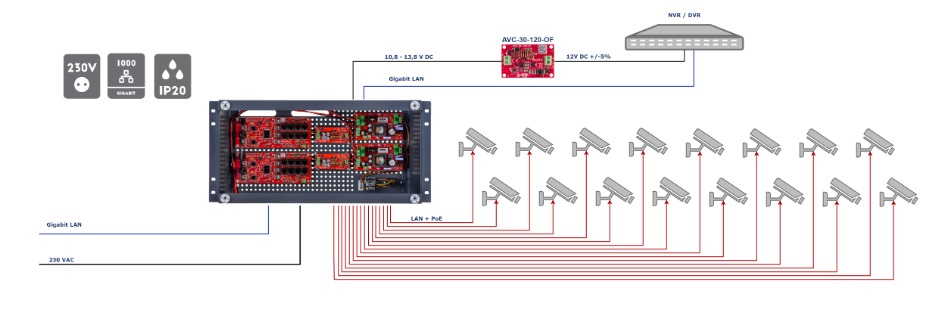

Przykład.

Specyfikacja techniczna:

Porty sieciowe:

• 18 portów RJ-45
• 16 portów PoE 10/100 Mbps
• 2 porty Gigabit Uplink

Obsługiwane standardy PoE:

• PoE Passive (do 40 W)
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

• LAN 1–LAN 16: wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN G1, LAN G2: porty Gigabit Uplink bez zasilania PoE

Akumulatory:

• 2 × akumulator żelowy lub AGM 12 V / 18 Ah

Parametry wyjściowe:

• napięcie wyjściowe zasilacza: 12 V DC ±15%
• napięcie wyjściowe PoE: 48 V DC ±2%
• moc zasilacza: 2 × 72 W

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz
• sprawność: 90% przy obciążeniu 120 W

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A
• elektroniczne zabezpieczenie przeciążeniowe 9 A
• elektroniczne zabezpieczenie zwarciowe
• bezpiecznik topikowy zwłoczny 6,3 A przy pracy z akumulatora
• zabezpieczenie przeciwprzepięciowe portów LAN i Vin
• zabezpieczenie przeciwzwarciowe 0,9 A dla portów LAN 1–LAN 16 z automatycznym powrotem
• zabezpieczenie przed odwrotnym podłączeniem akumulatora
• zabezpieczenie przed przeciążeniem akumulatora
• zabezpieczenie przed głębokim rozładowaniem akumulatora
• automatyczne odłączenie akumulatora przy napięciu poniżej 10,8 V
• automatyczny powrót po przywróceniu zasilania sieciowego

Wyjścia techniczne:

• OUF – sygnalizacja braku napięcia +DC_OUT
• ACF – sygnalizacja braku napięcia AC
• wyjścia typu otwarty kolektor
• maksymalne obciążenie: 50 mA dla każdego wyjścia

Kontrola zasilania portów:

• przełącznik PoE ON/OFF dla portów LAN 1–LAN 16
• pozycja OFF – zasilanie PoE wyłączone
• pozycja ON – zasilanie PoE włączone

Uruchomienie:

• przycisk START umożliwiający uruchomienie urządzenia przy braku zasilania AC

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieciowego
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora
• diody LED w złączach LAN informujące o obecności zasilania PoE

Pozostałe:

• obudowa: ABOX-R5U0
• materiał korpusu: blacha stalowa 0,8 mm malowana proszkowo
• materiał pokrywy: blacha aluminiowa 2 mm malowana proszkowo
• kolor: grafitowy (RAL 7024)
• montaż: szafa RACK 19"
• śruby montażowe M6 w zestawie
• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 440 × 220 × 180 mm
• waga: 3,5 kg

• obudowa RACK ABOX-R5U0 - 1 szt.
• zasilacz buforowy AUPS-70-120-OF - 2 szt.
• przetwornica ASUC-100-480-OF - 2 szt.
• switch PoE xPoE-10-20A-OF - 2 szt.
• akcesoria montażowe.
