Zestaw buforowy do 16 kamer IP ATTE IPUPS-16-20-H switch PoE 16P+2G

To zestaw buforowego zasilania PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 16 kamer. Umożliwia jednoczesne zasilanie i transmisję danych oraz pozwala utrzymać pracę systemu po zaniku zasilania sieciowego przy zastosowaniu akumulatorów.


Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 16 kamer IP: zestaw umożliwia podłączenie i zasilanie maksymalnie 16 kamer w ramach jednej instalacji monitoringu.

✔️ Zasilanie buforowe: współpracuje z akumulatorami, dzięki czemu system może kontynuować pracę podczas przerw w dostawie energii elektrycznej.

✔️ Obsługa standardów PoE: współpracuje z urządzeniami zgodnymi z PoE Passive, IEEE 802.3af oraz IEEE 802.3at.

✔️ Transmisja danych i zasilanie jednym przewodem: ogranicza ilość okablowania i upraszcza wykonanie instalacji.

✔️ Gigabitowe porty uplink: zapewniają sprawną komunikację sieciową i obsługę systemów wykorzystujących kamery wysokiej rozdzielczości, w tym 4K Ultra HD.

✔️ Zabezpieczenie portów PoE: każdy port posiada niezależną ochronę przed przeciążeniem i zwarciem, co zwiększa bezpieczeństwo podłączonych urządzeń.

✔️ Indywidualne sterowanie portami: umożliwia osobne włączanie i wyłączanie zasilania PoE na wybranych portach, ułatwiając diagnostykę i serwis.

✔️ Miejsce na akumulatory i rejestrator NVR: obudowa pozwala na montaż dwóch akumulatorów 18 Ah oraz rejestratora, umożliwiając zgromadzenie kluczowych elementów systemu w jednym miejscu.

✔️ Organizacja okablowania: przestronna obudowa ułatwia uporządkowanie przewodów oraz pozostawienie zapasu kabli wewnątrz instalacji.

✔️ Modułowa konstrukcja: pozwala na wygodną rozbudowę systemu wraz ze wzrostem liczby urządzeń lub wymagań instalacji.

Zastosowania:

✔️ Magazyny i centra logistyczne: umożliwia budowę systemów monitoringu obejmujących wiele kamer oraz utrzymanie ich pracy podczas krótkotrwałych przerw w zasilaniu.

✔️ Zakłady produkcyjne: sprawdza się w instalacjach nadzorujących procesy produkcyjne i obszary przemysłowe wymagające ciągłego monitoringu.

✔️ Biurowce i budynki administracyjne: pozwala na centralne zasilanie kamer oraz uporządkowanie elementów systemu monitoringu w jednej obudowie.

✔️ Sklepy i obiekty handlowe: wspiera pracę systemów CCTV odpowiedzialnych za ochronę sal sprzedaży, zaplecza i stref magazynowych.

✔️ Szkoły i obiekty użyteczności publicznej: może być wykorzystywany do nadzoru budynków i terenów wymagających niezawodnej pracy systemu monitoringu.

✔️ Osiedla mieszkaniowe: umożliwia zasilanie i obsługę wielu kamer monitorujących wejścia, parkingi oraz części wspólne.

✔️ Serwerownie i pomieszczenia techniczne: zapewnia ciągłość działania systemów nadzoru w miejscach o podwyższonych wymaganiach dotyczących bezpieczeństwa.

✔️ Instalacje z zasilaniem awaryjnym: dzięki możliwości zastosowania akumulatorów może podtrzymywać pracę kamer i urządzeń sieciowych podczas zaniku napięcia sieciowego.

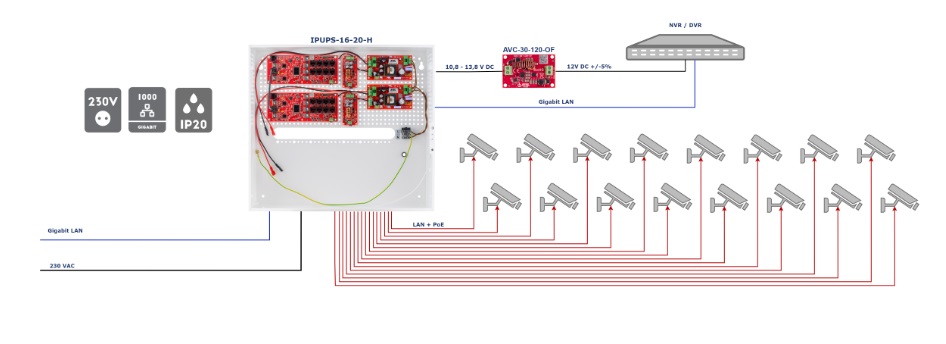

Przykład.

Specyfikacja techniczna:

Porty sieciowe:

• 18 portów RJ-45
• 16 portów PoE 10/100 Mbps
• 2 porty Gigabit Uplink

Obsługiwane standardy PoE:

• PoE Passive (do 40 W)
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

• LAN 1–LAN 16: wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN G1, LAN G2: porty Gigabit Uplink bez zasilania PoE

Akumulatory:

2 × akumulator żelowy AGM 12 V / 18 Ah

Parametry wyjściowe:

• napięcie wyjściowe zasilacza: 12 V DC ±15%
• napięcie wyjściowe PoE: 48 V DC ±2%
• moc zasilacza: 2 × 72 W

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz
• sprawność: 90% przy obciążeniu 120 W

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A na wejściu zasilania
• elektroniczne zabezpieczenie przeciążeniowe 9 A
• elektroniczne zabezpieczenie zwarciowe
• zabezpieczenie przed odwrotnym podłączeniem akumulatora
• zabezpieczenie przed przeciążeniem akumulatora
• zabezpieczenie przed głębokim rozładowaniem akumulatora
• automatyczne odłączenie akumulatora przy napięciu poniżej 10,8 V
• automatyczny powrót pracy po przywróceniu zasilania sieciowego
• zabezpieczenie przeciwprzepięciowe portów LAN i Vin
• zabezpieczenie przeciwzwarciowe 0,9 A dla portów LAN 1–LAN 16 z automatycznym powrotem po ustąpieniu zwarcia

Wyjścia techniczne:

• OUF – sygnalizacja braku napięcia +DC_OUT
• ACF – sygnalizacja braku napięcia AC
• wyjścia typu otwarty kolektor
• maksymalne obciążenie: 50 mA dla każdego wyjścia

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieciowego
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora
• diody LED w złączach LAN informujące o obecności zasilania PoE

Kontrola zasilania portów:

• przełącznik PoE ON/OFF dla portów LAN 1–LAN 16
• pozycja OFF – zasilanie PoE wyłączone
• pozycja ON – zasilanie PoE włączone

Uruchomienie:

• przycisk START umożliwiający uruchomienie urządzenia przy braku zasilania AC

Pozostałe:

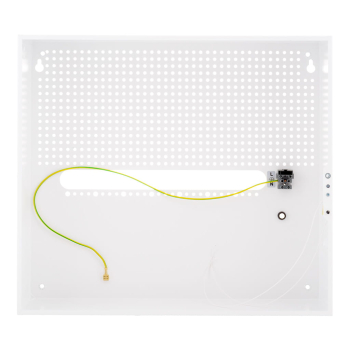

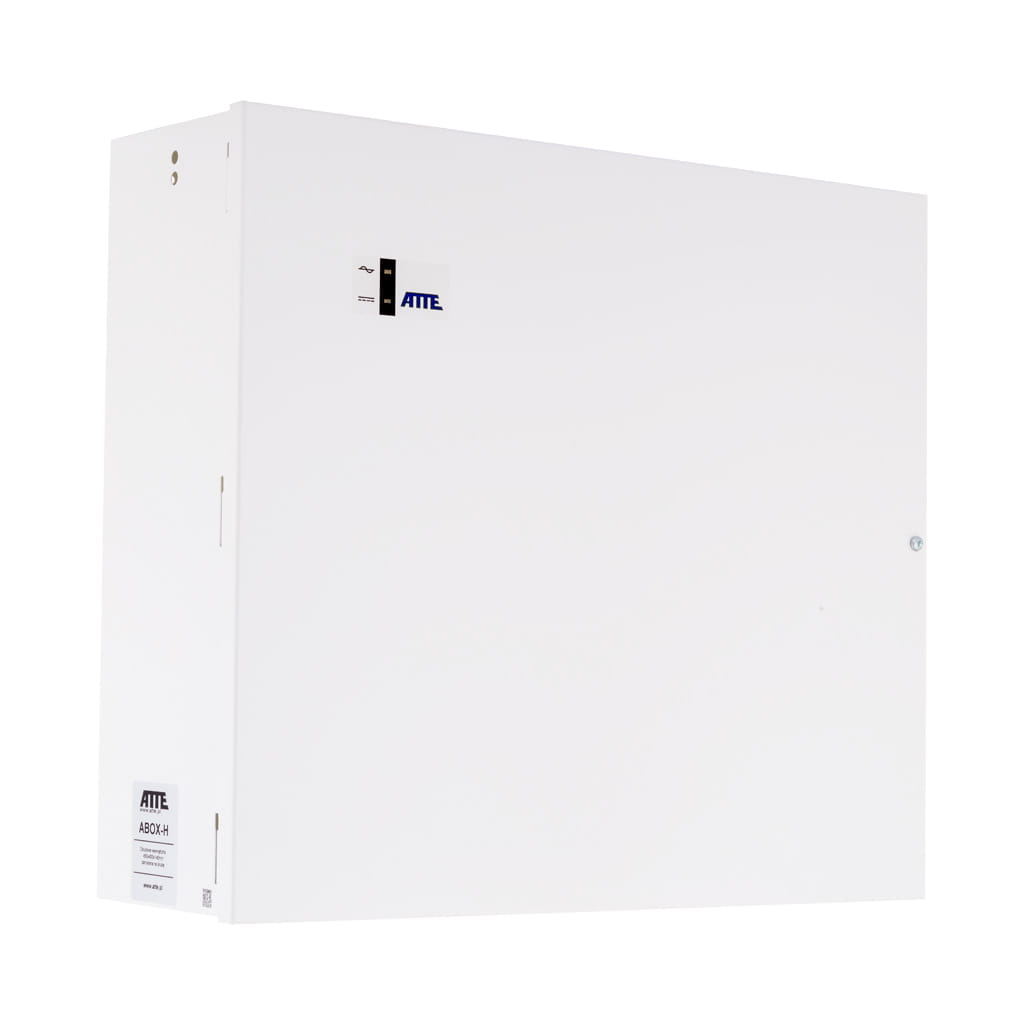

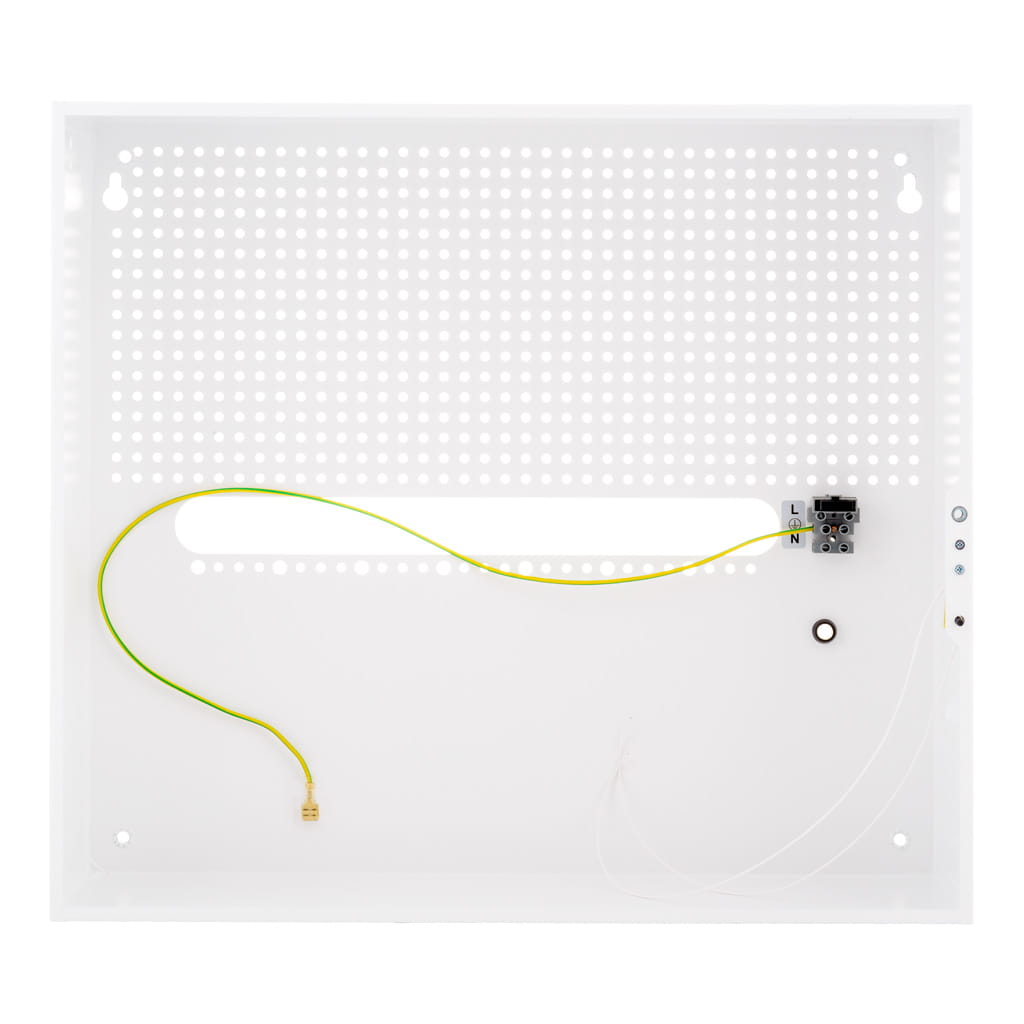

• obudowa: ABOX-H
• materiał obudowy: blacha stalowa 0,8 mm
• kolor: biały, malowanie proszkowe
• wbudowany tamper otwarcia
• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• dystans od ściany
• montaż naścienny przez otwory montażowe 6 mm
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 400 × 450 × 140 mm
• waga: 4,7 kg

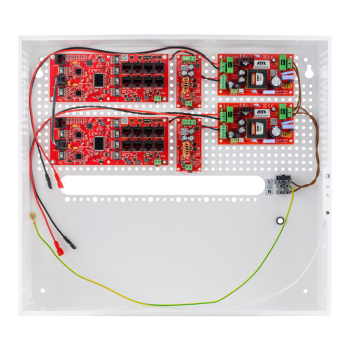

• obudowa ABOX-H - 1 szt.
• zasilacz buforowy AUPS-70-120-OF - 2 szt.
• przetwornica ASUC-100-480-OF - 2 szt.
• switch PoE xPoE-10-20A-OF - 2 szt.
• elementy montażowe obudowy.
