Zestaw buforowy do 5 kamer IP ATTE IPUPS-5-11-XL2 switch PoE 5P+1UP

IPUPS-5-11-XL2 to zestaw buforowego zasilania do 5 kamer IP PoE, umieszczony w zewnętrznej obudowie ABOX-XL2. Umożliwia zasilanie kamer PoE oraz podtrzymanie pracy instalacji po podłączeniu akumulatora 7 Ah.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie do 5 urządzeń PoE: zestaw pozwala zasilać do 5 kamer IP lub innych odbiorników PoE w standardzie 802.3af/at albo PoE Passive.

✔️ Praca buforowa: po dołączeniu akumulatora zestaw może podtrzymać działanie systemu podczas czasowych przerw w zasilaniu sieciowym.

✔️ Switch PoE 6-portowy: wbudowany switch 10/100 Mbps ma 5 portów PoE oraz 1 port Uplink do połączenia z siecią LAN.

✔️ Tryb Long Range: umożliwia transmisję danych do 280 m na portach LAN 1–4, co pomaga przy montażu kamer oddalonych od punktu zasilania.

✔️ Zabezpieczenia każdego kanału PoE: niezależne bezpieczniki elektroniczne chronią poszczególne wyjścia przed zwarciem lub przeciążeniem i automatycznie przywracają pracę po ustąpieniu awarii.

✔️ Sterowanie zasilaniem portów: zasilanie PoE można wyłączyć na wybranych portach, co ułatwia serwisowanie podłączonych urządzeń.

✔️ Czytelna sygnalizacja LED: diody informują o stanie zasilania oraz transmisji danych, ułatwiając kontrolę pracy instalacji.

✔️ Obudowa zewnętrzna ABOX-XL2: obudowa z tworzywa odpornego na UV chroni urządzenia i połączenia kablowe w warunkach zewnętrznych.

✔️ Wygodny montaż i serwis: blacha montażowa z systemem otworów umożliwia rozmieszczenie modułów, a pokrywa połączona żyłką ułatwia prace serwisowe.

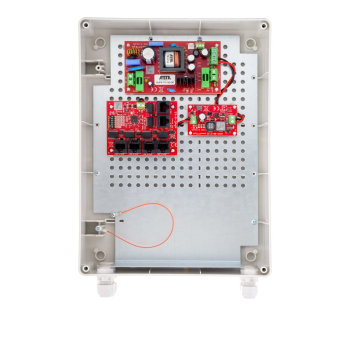

✔️ Zestaw bez akumulatora: w komplecie znajdują się obudowa ABOX-XL2, zasilacz AUPS-70-120-OF, przetwornica ASUC-50-480-OF oraz switch xPoE-6-11-OF; akumulator należy dokupić osobno.



Zastosowania:

✔️ Monitoring IP na zewnątrz budynków: zestaw umożliwia zasilanie do 5 kamer IP PoE w instalacjach prowadzonych w warunkach zewnętrznych.

✔️ Systemy kamer z podtrzymaniem zasilania: po podłączeniu akumulatora urządzenie pozwala utrzymać pracę kamer podczas okresowych przerw w zasilaniu sieciowym.

✔️ Instalacje z kamerami oddalonymi od switcha: tryb Long Range pozwala prowadzić transmisję danych do 280 m na wybranych portach.

✔️ Monitoring obiektów o większej powierzchni: zestaw ułatwia rozmieszczenie kamer w większej odległości bez konieczności budowy dodatkowych punktów dystrybucyjnych.

✔️ Montaż na elewacjach i konstrukcjach zewnętrznych: obudowa ABOX-XL2 z uchwytami montażowymi pozwala zamontować zestaw bez naruszania stopnia ochrony IP56.

✔️ Instalacje na słupach lub latarniach: przy użyciu opcjonalnego adaptera ADD-PMAXL obudowę można zamontować na słupach i latarniach.

✔️ Systemy wymagające łatwego serwisu: modułowa budowa, blacha montażowa i pokrywa połączona żyłką ułatwiają dostęp do elementów zestawu.

✔️ Sieci PoE z urządzeniami 802.3af/at lub Passive: zestaw może zasilać kamery IP oraz inne kompatybilne urządzenia sieciowe przez przewód Ethernet.

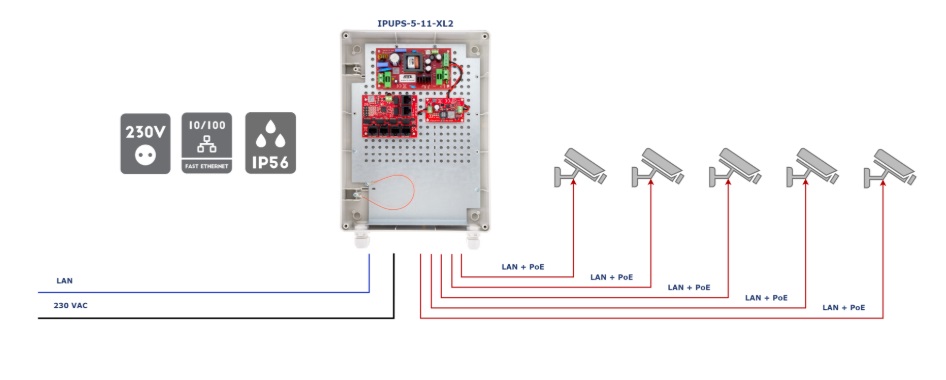

Przykład.

zastosowanie zestawu IPUPS-5-11-XL2 do zasilenia 5 kamer IP PoE


Specyfikacja techniczna:

Porty LAN:

• 6 portów RJ-45 10/100 Mbps
• 5 × PoE, 1 × UPLINK

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

LAN 1 … LAN 4:

• wejście PoE Passive do 40 W – zasilanie switcha
• wyjście PoE do odbiorników PoE Passive do 40 W oraz IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W

LAN 5:

• wejście PoE Passive do 60 W – zasilanie switcha
• wyjście PoE VIN > 48 VDC do odbiorników PoE Passive do 70 W oraz IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W

LAN 6:

• UPLINK bez zasilania PoE

Tryby pracy:

tryb STANDARD, MODE = OFF:

• LAN 1 … LAN 6 – 10/100 Mbps, zasięg do 100 m

tryb LONG RANGE, MODE = ON:

• LAN 1 … LAN 4 – 10 Mbps, zasięg do 280 m
• LAN 5 … LAN 6 – 10/100 Mbps, zasięg do 100 m

Zabezpieczenia:

• zabezpieczenie wejścia zasilacza: bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przepięciowe: LAN 1 … LAN 6, VIN
• zabezpieczenie przeciwzwarciowe LAN 1 … LAN 4: 0,75 A z automatycznym powrotem
• zabezpieczenie przeciwzwarciowe LAN 5: 1,25 A z automatycznym powrotem

Zabezpieczenie wyjścia zasilacza:

• zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A, po zwarciu może być wymagany restart zasilacza
• praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3 A

Zabezpieczenie obwodu akumulatora:

• zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,8 V z automatycznym powrotem po ponownym pojawieniu się napięcia sieciowego

Sygnalizacja:

AUPS-70-120-OF:

• LED1 żółta – obecność napięcia sieci
• LED2 zielona – obecność napięcia wyjściowego
• LED3 czerwona – ładowanie akumulatora

xPoE-6-11-OF:

• diody LED w złączach LAN 1 … LAN 5 – obecność zasilania PoE na porcie

Wyjścia techniczne:

AUPS-70-120-OF:

• OUF – brak napięcia +DC_OUT
• ACF – brak napięcia AC

Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA, każde wyjście.

Uruchomienie przy braku zasilania AC:

przycisk START

Kontrola zasilania na portach:

• przełącznik PoE ON/OFF – pozycje 2 … 6 dla LAN 1 … LAN 5
• PoE wyłączone na porcie – przełącznik w pozycji OFF
• PoE załączone na porcie – przełącznik w pozycji ON

Konstrukcja obudowy:

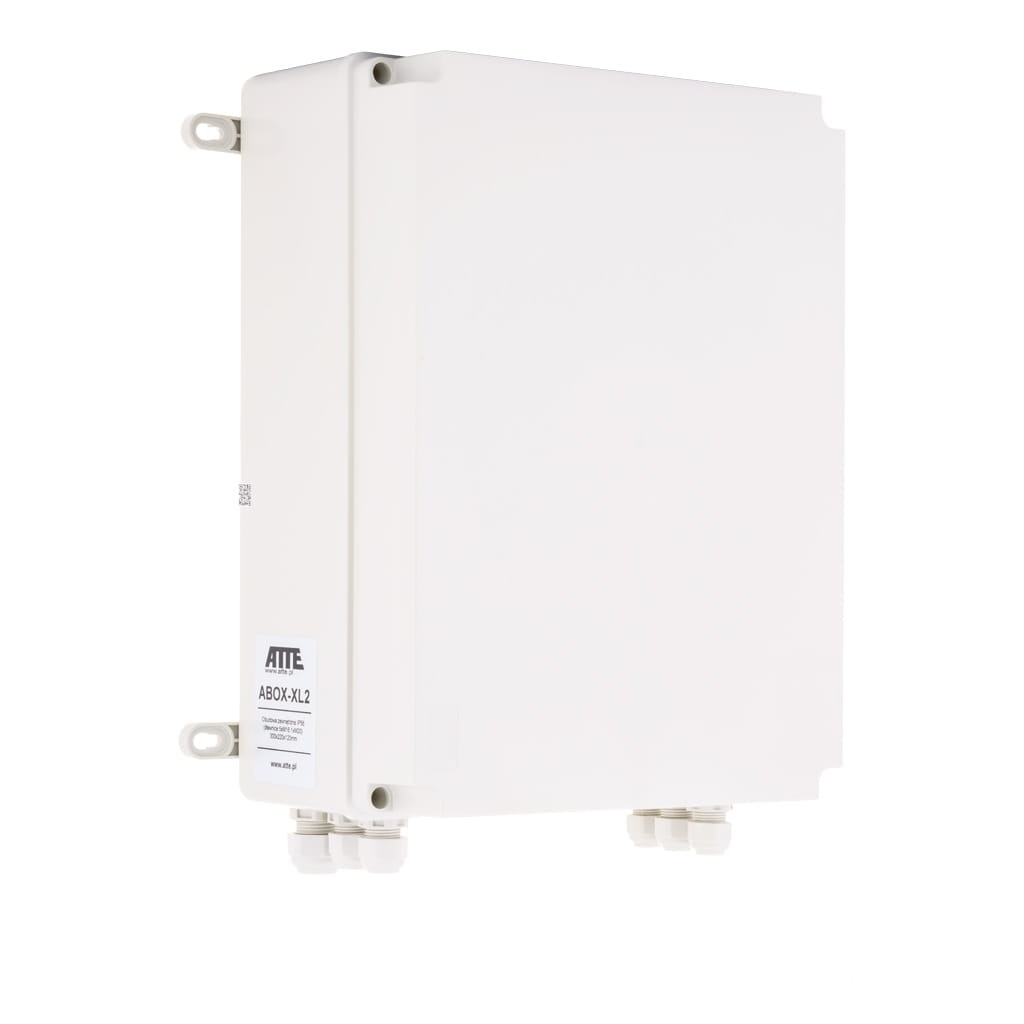

• obudowa ABOX-XL2
• materiał obudowy: tworzywo, kolor szary RAL7035

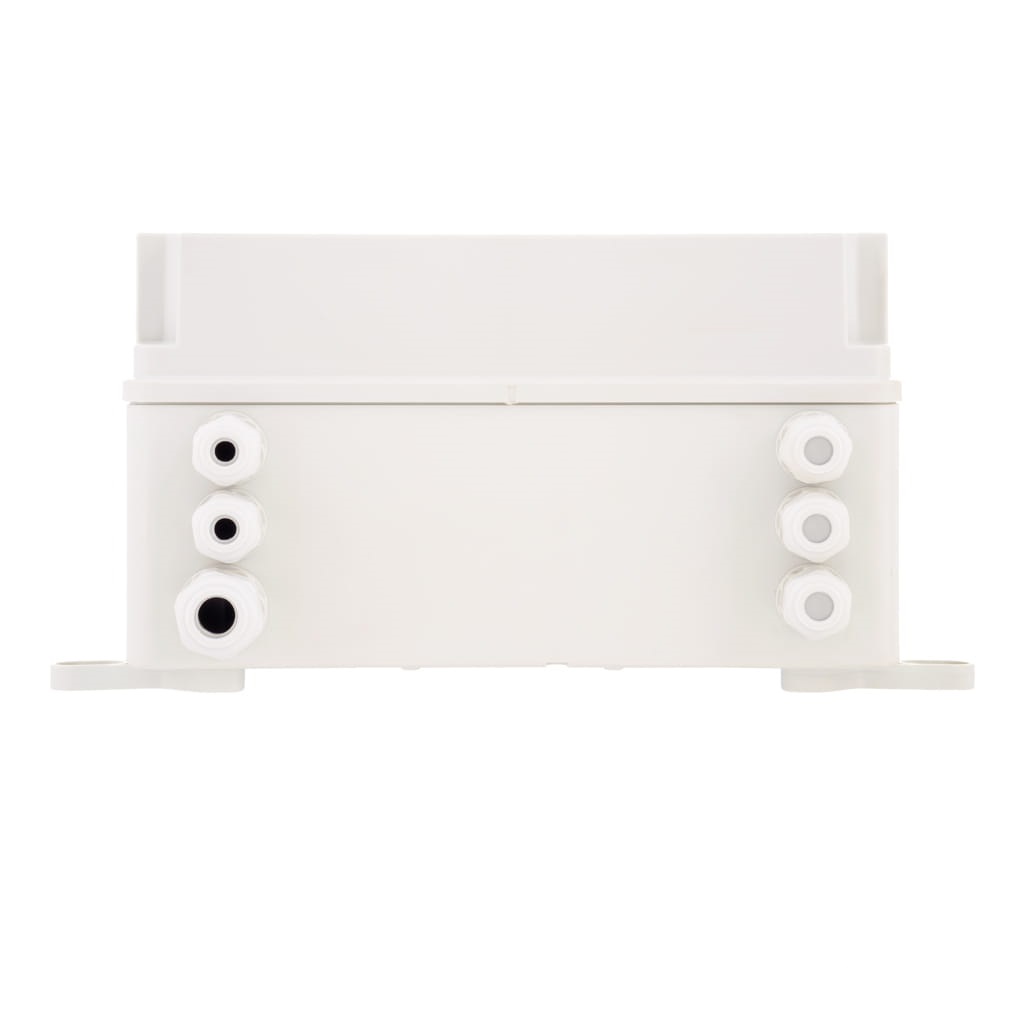

• zamontowane dławnice: 5 × M16, 1 × M20

Montaż:

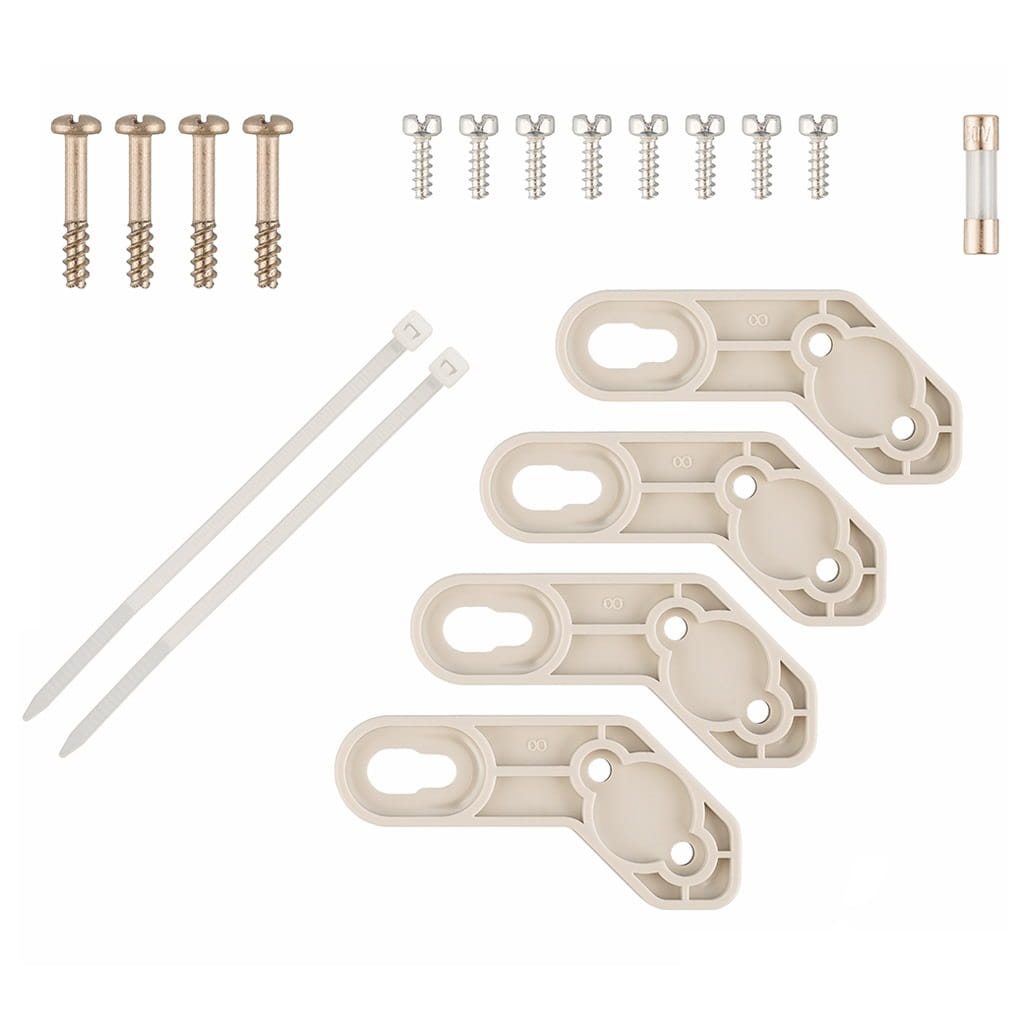

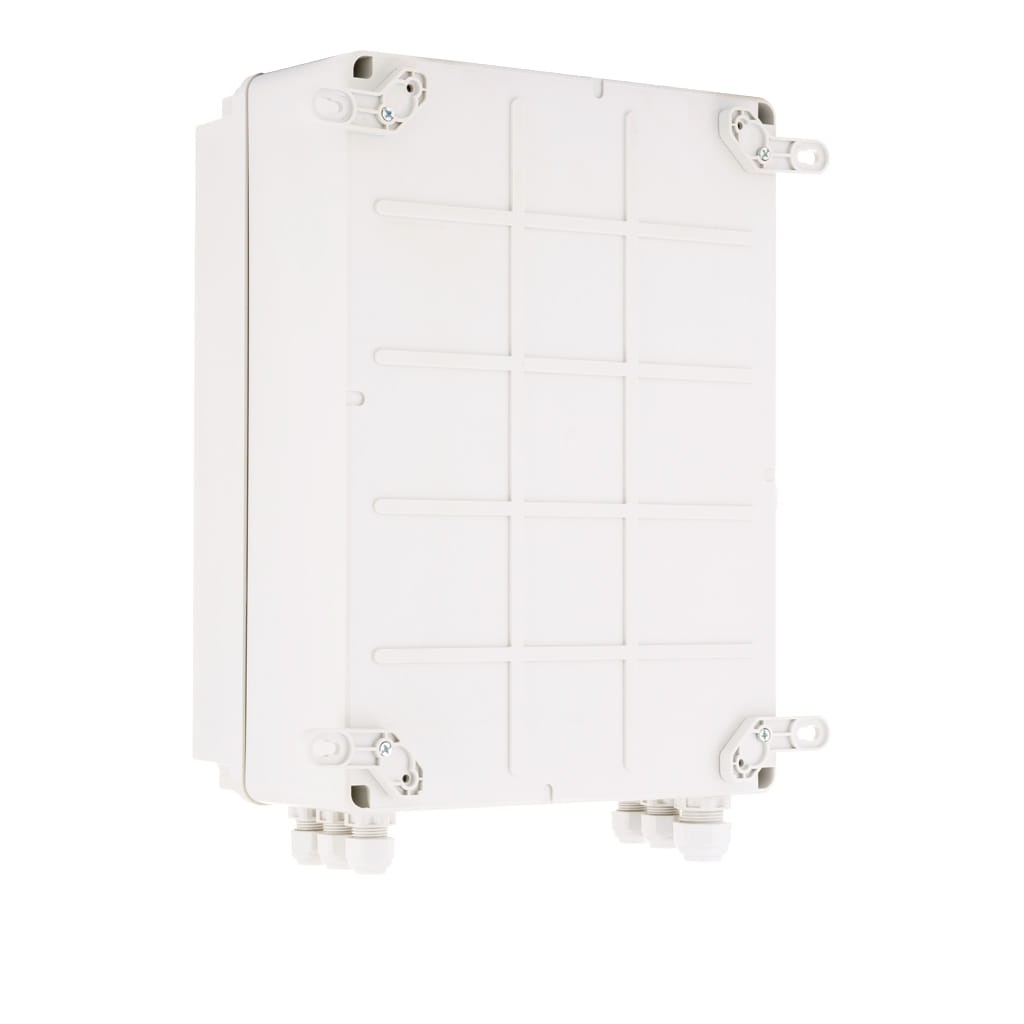

• naścienny, uchwyty montażowe

Pozostałe:

• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary: 300 × 220 × 120 mm
• waga: 1,64 kg

• Obudowa ABOX-XL2 – 1 szt.
• Zasilacz AUPS-70-120-OF – 1 szt.
• Przetwornica ASUC-50-480-OF – 1 szt.
• Switch xPoE-6-11-OF – 1 szt.
