Zasilacz buforowy SMPS ATTE AUPS-100-120-XL1 12V 8A 100W

To zasilacz buforowy 12 V DC przeznaczony do zasilania systemów monitoringu, alarmów oraz kontroli dostępu, umieszczony w zewnętrznej obudowie z miejscem na akumulator 18 Ah. Zapewnia ciągłość pracy urządzeń podczas zaniku zasilania sieciowego oraz chroni je przed typowymi zagrożeniami elektrycznymi.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilacz buforowy 12 V / 8 A: dostarcza napięcie wyjściowe regulowane w zakresie 10,8–13,8 V DC oraz moc do 100 W, umożliwiając zasilanie wielu urządzeń jednocześnie.

✔️ Podtrzymanie pracy z akumulatora: współpracuje z akumulatorami SLA, AGM i żelowymi o pojemności do 18 Ah, dzięki czemu urządzenia mogą pracować również podczas przerw w dostawie energii.

✔️ Ładowanie akumulatora 1 A lub 2 A: umożliwia szybkie ładowanie akumulatora oraz dostosowanie prądu ładowania do potrzeb instalacji.

✔️ Wysoka sprawność zasilacza: sprawność na poziomie 90% ogranicza straty energii oraz zmniejsza nagrzewanie się wnętrza obudowy.

✔️ Kompletny zestaw zabezpieczeń: zabezpieczenia przeciwzwarciowe, przeciążeniowe, termiczne i przepięciowe chronią zasilacz oraz podłączone urządzenia przed uszkodzeniem.

✔️ Ochrona akumulatora: zabezpiecza akumulator przed nadmiernym rozładowaniem, przeciążeniem oraz odwrotnym podłączeniem, wydłużając jego żywotność.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

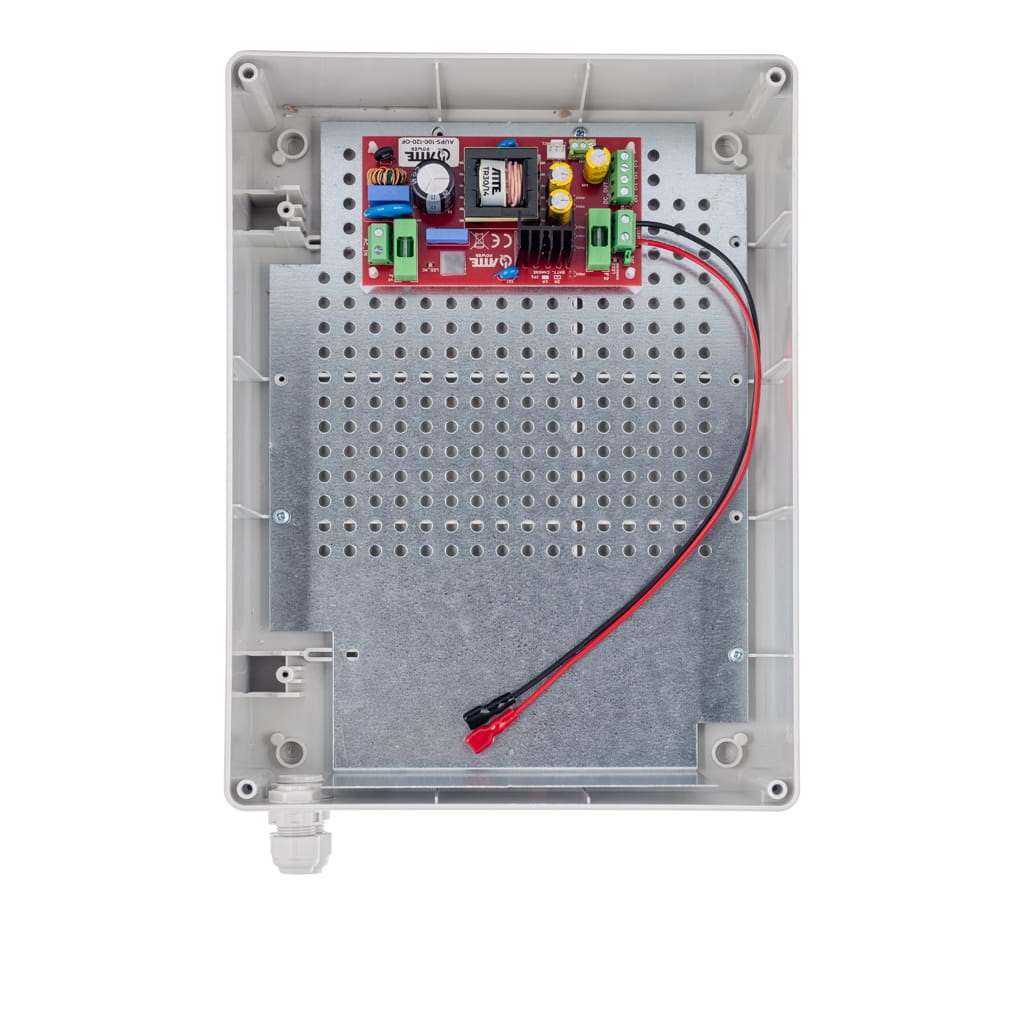

✔️ Obudowa zewnętrzna IP56: odporna na warunki atmosferyczne obudowa wyposażona została w blachę montażową z otworami w rastrze 10,8 mm, pozwalającą na wygodny montaż dodatkowych modułów i uporządkowanie okablowania.

✔️ Możliwość rozbudowy: zasilacz można rozszerzyć o dodatkowe moduły, takie jak przetwornice podwyższające napięcie, stabilizatory napięcia, moduł bezpiecznikowy z 8 wyjściami czy adapter do montażu na słupach i latarniach.


Zastosowania

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych elementów monitoringu również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz urządzeń odpowiedzialnych za zabezpieczenie obiektu.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, zamków i innych elementów kontroli wejść, zapewniając ich działanie także w trybie awaryjnym.

✔️ Instalacje zewnętrzne: dzięki obudowie o stopniu ochrony IP56 może być montowany na zewnątrz budynków, chroniąc zasilacz i okablowanie przed wpływem warunków atmosferycznych.

✔️ Rozbudowane systemy niskonapięciowe: możliwość montażu dodatkowych modułów oraz rozbudowy do 8 zabezpieczonych wyjść ułatwia zasilanie większych instalacji.

✔️ Rejestratory i dyski sieciowe NAS: po zastosowaniu odpowiedniego modułu stabilizującego może zasilać urządzenia wymagające stabilnego napięcia 12 V DC.


Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 V DC

• 8 A – praca ciągła
• 10 A – maksymalny (podczas ładowania akumulatora)

• 100 W – praca ciągła
• 120 W – maksymalna (podczas ładowania akumulatora)

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• wejście zasilacza: bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciwzwarciowe i przeciążeniowe na poziomie 12 A (automatyczny powrót po zwarciu)
• praca z akumulatora: bezpiecznik topikowy 10 A

• zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem
• bezpiecznik topikowy 10 A
• ochrona przed głębokim rozładowaniem – odłączenie akumulatora przy napięciu poniżej 10,8 V (automatyczny powrót po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia DC OUT (styk NC)
• ACF – brak napięcia AC (styk NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie:

• przycisk START umożliwiający uruchomienie zasilacza przy braku zasilania AC

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

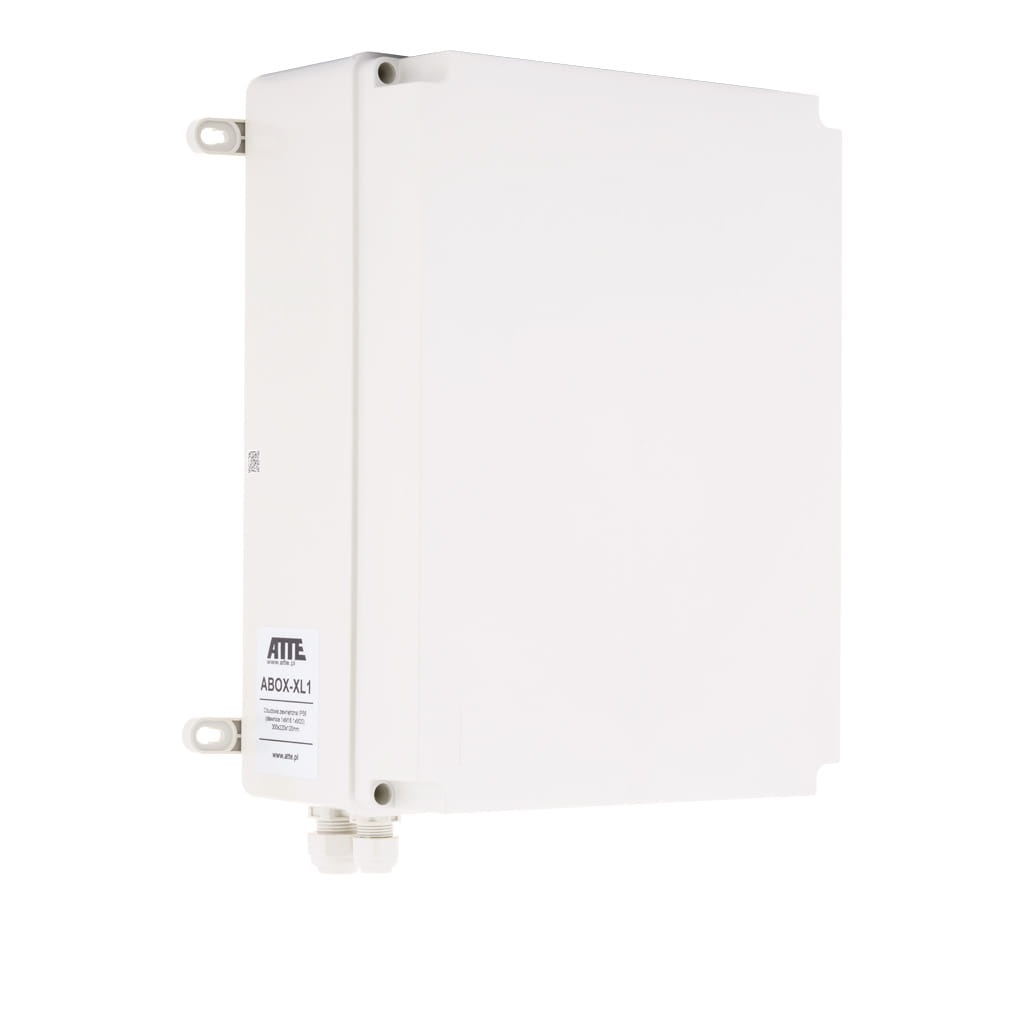

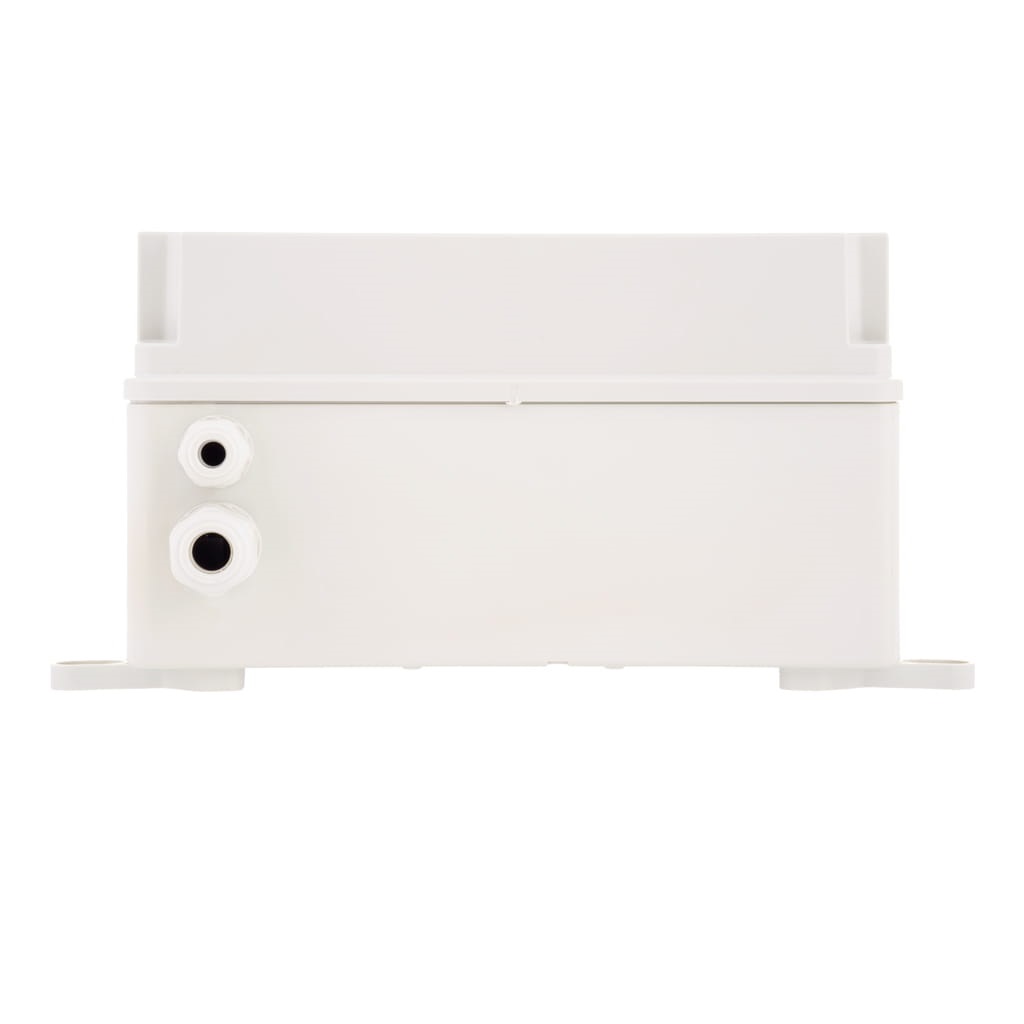

Konstrukcja obudowy:

• obudowa: ABOX-XL1
• materiał: tworzywo
• kolor: szary (RAL7035)
• zamknięcie: dwie śruby M16 i jedna śruba M20

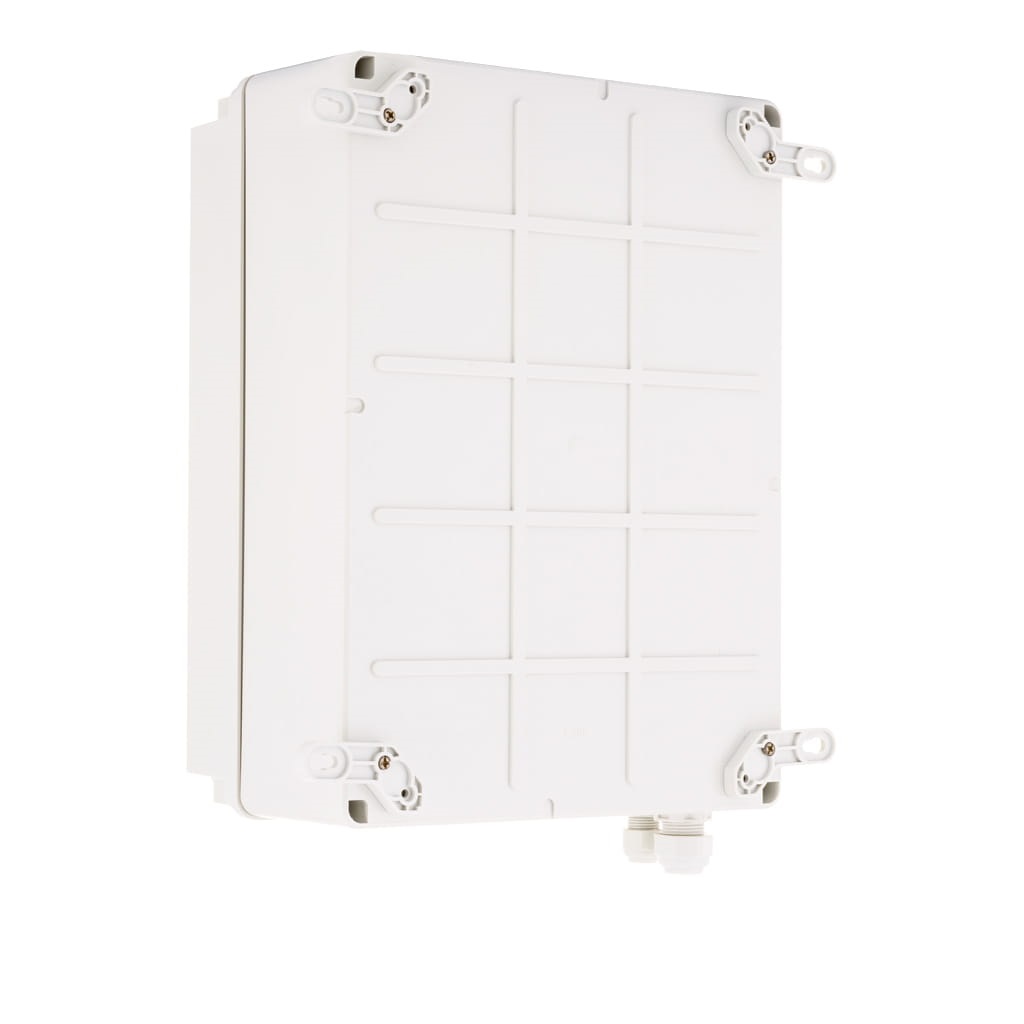

Montaż:

• montaż naścienny z wykorzystaniem uchwytów montażowych (w komplecie)

Pozostałe:

• sprawność: 90% (przy 100 W)
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary wewnętrzne: 220 × 300 × 120 mm
• wymiary zewnętrzne: 228 × 308 × 129 mm
• waga: 1,44 kg

• zasilacz buforowy AUPS-100-120-OF - 1 szt.
• obudowa zewnętrzna ABOX-XL1 - 1 szt.
