Czujka ruchu Satel SLIM-PIR-LUNA

Skuteczna detekcja ruchu PIR

• detekcja ruchu przy pomocy pasywnego czujnika podczerwieni (PIR)
• maksymalny obszar detekcji:
  • 20 m x 24 m
  • kąt widzenia 90°
• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• wysoka odporność na fałszywe alarmy
• regulowana czułość detekcji: 2 poziomy czułości
• możliwość włączenia lub wyłączenia kontroli strefy podejścia

Funkcja oświetlenia LED

• wbudowane białe diody LED realizujące funkcję oświetlenia
• możliwość aktywacji oświetlenia po wykryciu ruchu
• możliwość zdalnego sterowania oświetleniem
• działanie oświetlenia także podczas zaniku zasilania sieciowego

Tryby pracy oświetlenia:

• tylko sterowanie zdalne – oświetlenie jest włączone, gdy na zacisk LUNA podana jest masa (jeżeli zacisk LUNA jest odcięty od masy, oświetlenie jest wyłączone),
• sterowanie zdalne i aktywacja ruchem – oświetlenie jest włączone, gdy na zacisk LUNA podana jest masa, lub po wykryciu ruchu przez czujkę,
• aktywacja ruchem, jeżeli wejście LUNA jest zwarte do masy – oświetlenie jest włączone, gdy na zacisk LUNA podana jest masa i czujka wykryła ruch (jeżeli zacisk LUNA jest odcięty od masy, wykrycie ruchu nie aktywuje oświetlenia).

Zdalna konfiguracja czujki

• możliwość konfiguracji parametrów pracy przy pomocy pilota OPT-1 (brak w zestawie)
• zdalna zmiana:
  • czułości czujnika
  • trybu pracy
  • sposobu działania oświetlenia
  • koloru świecenia wskaźnika LED
• zdalne włączanie i wyłączanie wskaźnika LED
• zdalne przełączanie między 2 poziomami czułości PIR
• zdalne uruchamianie trybu konfiguracji

Nowoczesna soczewka i możliwość wymiany optyki

• szerokokątna soczewka zaprojektowana dla serii czujek Satel SLIM
• możliwość wymiany soczewki na:
  • kurtynową CT-CL (brak w zestawie)
  • dalekiego zasięgu LR-CL (brak w zestawie)
• łatwe dopasowanie czujki do charakterystyki pomieszczenia

Wskaźniki LED i personalizacja kolorów

• 4 diody LED z możliwością wyboru jednego z 7 kolorów
• możliwość całkowitego wyłączenia wskaźników LED
• sygnalizacja:
  • rozruchu – migają na przemian w różnych kolorach przez około 30 sekund;
  • alarmu – świecą przez 2 sekundy (kolor fabryczny: niebieski);
  • awarii – świecą przez cały czas trwania awarii (ten sam kolor świecenia, co w przypadku alarmu).
• fabryczny kolor alarmu: niebieski

Funkcje nadzoru i diagnostyki

• nadzór układu detekcji ruchu
• kontrola napięcia zasilania
• zgłaszanie awarii w przypadku:
  • uszkodzenia układu detekcji
  • spadku napięcia poniżej 9V na czas dłuższy niż 2 sek.
• sygnalizacja awarii przez wskaźniki LED oraz przekaźnik alarmowy

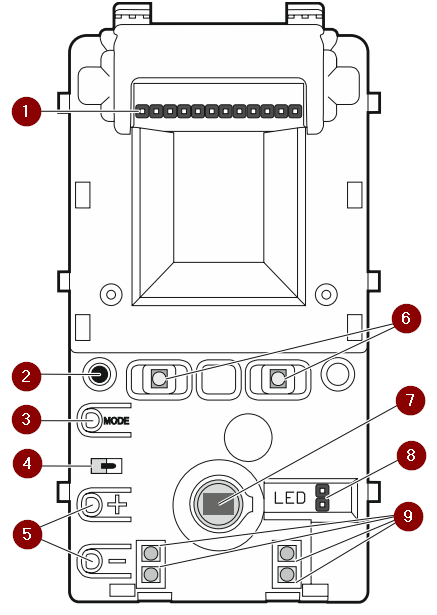

Płytka elektroniki

1. kołki do konfigurowania wyjść czujki (szczegółowo opisane w instrukcji)
2. odbiornik podczerwieni umożliwiający konfigurowanie czujki przy pomocy pilota OPT-1 (brak w zestawie)
3. przycisk MODE służący do konfigurowania czujki
4. styk sabotażowy reagujący na otwarcie obudowy
5. przyciski służące do konfigurowania czujki
6. diody LED do sygnalizacji. czujnik PIR (podwójny pyroelement)
7. kołki umożliwiające włączenie/wyłączenie diod LED do sygnalizacji
8. diody realizujące funkcję oświetlenia

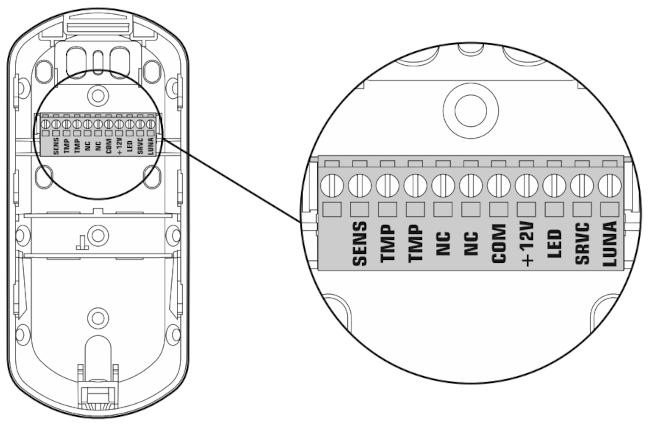

Zaciski

• SENS - przełączanie czułości czujnika PIR
• TMP - wyjście sabotażowe (przekaźnik NC)
• NC - wyjście alarmowe (przekaźnik NC)
• COM - masa
• +12V - wejście zasilania
• LED - włączanie/wyłączanie diody LED do sygnalizacji
• SRVC - włączanie/wyłączanie trybu konfigurowania czujki
• LUNA - sterowanie oświetleniem LED

Ochrona sabotażowa

• zabezpieczenie przed otwarciem obudowy
• ochrona przed oderwaniem urządzenia od podłoża
• natychmiastowe zgłaszanie sabotażu

Dodatkowe funkcje i parametry

• wbudowane rezystory parametryczne:
  • 2x 1,1 kΩ
  • 2x 4,7 kΩ
  • 2x 5,6 kΩ
• zgodność z normą EN 50131 Grade 2
• przeznaczona do profesjonalnych systemów alarmowych SATEL

Specyfikacja techniczna:

• obszar detekcji: 20 m x 24 m, 90°
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 30 s
• wykrywalna prędkość ruchu: 0,3...3 m/s
• wyjścia:
  • alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
  • sabotażowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• rezystory parametryczne: 2EOL: 2x 1,1 kΩ / 2x 4,7 kΩ / 2x 5,6 kΩ
• stopień zabezpieczenia wg EN 50131-2-2: Grade 2
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 m
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 13 mA (w stanie gotowości), 97 mA (max.)
• wymiary: 62 x 137 x 42 mm
• waga: 142 g

• czujka Satel SLIM-PIR-LUNA - 1 szt;
• uchwyt ścienno-sufitowy Satel Bracket D - 1 szt;
• instrukcja skrócona.
