Zestaw buforowy do 17 kamer IP ATTE IPUPS-17-11-H switch PoE 17P+1UP

IPUPS-17-11-H to zestaw buforowego zasilania PoE przeznaczony do obsługi systemów monitoringu IP składających się z maksymalnie 17 kamer. Umożliwia podtrzymanie pracy instalacji po zastosowaniu akumulatorów oraz pozwala na transmisję danych na odległość do 280 m w trybie Long Range.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 17 kamer IP: zestaw umożliwia jednoczesne zasilanie i komunikację sieciową dla 17 urządzeń PoE w jednej instalacji.

✔️ Buforowe zasilanie awaryjne: miejsce na dwa akumulatory 18 Ah pozwala utrzymać pracę systemu monitoringu podczas zaniku napięcia sieciowego.

✔️ Tryb Long Range do 280 m: funkcja wydłużonego zasięgu umożliwia montaż kamer w większej odległości od punktu dystrybucyjnego bez konieczności stosowania dodatkowych urządzeń pośredniczących.

✔️ Zgodność z PoE 802.3af/at i PoE Passive: urządzenie współpracuje z szeroką gamą kamer IP oraz innych urządzeń sieciowych zasilanych przez PoE.

✔️ Niezależne zabezpieczenia portów PoE: każdy port wyposażono w elektroniczne zabezpieczenie przeciwzwarciowe i przeciążeniowe z automatycznym przywróceniem pracy po usunięciu awarii.

✔️ Indywidualne sterowanie zasilaniem portów: użytkownik może włączać lub wyłączać zasilanie PoE na wybranych portach, co ułatwia diagnostykę i serwisowanie instalacji.

✔️ Wysoka moc wyjściowa PoE: port PoE IN/OUT zapewnia do 70 W mocy, natomiast pozostałe porty oferują do 40 W dla podłączonych urządzeń.

✔️ Miejsce na rejestrator NVR: obudowa umożliwia montaż rejestratora o maksymalnych wymiarach 390 × 390 × 60 mm wraz z dwoma akumulatorami 18 Ah.

✔️ Obudowa z systemem montażowym: otworowanie w rastrze 10,8 mm pozwala na swobodne rozmieszczenie modułów wewnątrz obudowy i łatwą rozbudowę systemu.

✔️ Organizacja okablowania: przestronna obudowa umożliwia estetyczne prowadzenie przewodów oraz pozostawienie zapasu kabli wewnątrz instalacji.



Zastosowania:

✔️ Monitoring magazynów i centrów logistycznych: umożliwia zasilanie oraz podtrzymanie pracy dużej liczby kamer IP nadzorujących rozległe powierzchnie magazynowe.

✔️ Hale produkcyjne i zakłady przemysłowe: sprawdza się w instalacjach wymagających ciągłego monitoringu oraz niezawodnego działania podczas krótkotrwałych zaników zasilania.

✔️ Osiedla mieszkaniowe: pozwala na centralne zasilanie kamer monitorujących budynki, parkingi, ciągi komunikacyjne i tereny wspólne.

✔️ Biurowce i obiekty administracyjne: zapewnia obsługę rozbudowanych systemów CCTV z możliwością montażu rejestratora NVR w tej samej obudowie.

✔️ Sklepy i obiekty handlowe: umożliwia budowę systemu monitoringu obejmującego wiele punktów obserwacyjnych przy zachowaniu porządku w okablowaniu.

✔️ Instalacje o zwiększonym zasięgu: tryb Long Range pozwala na podłączenie wybranych kamer oddalonych nawet o 280 metrów od punktu dystrybucyjnego.

✔️ Serwerownie i pomieszczenia techniczne: może pełnić funkcję centralnego punktu zasilania i transmisji danych dla urządzeń monitoringu wymagających zasilania awaryjnego.

✔️ Rozbudowane systemy CCTV: modułowa konstrukcja umożliwia łatwe rozszerzanie instalacji o dodatkowe switche i kolejne elementy infrastruktury sieciowej.

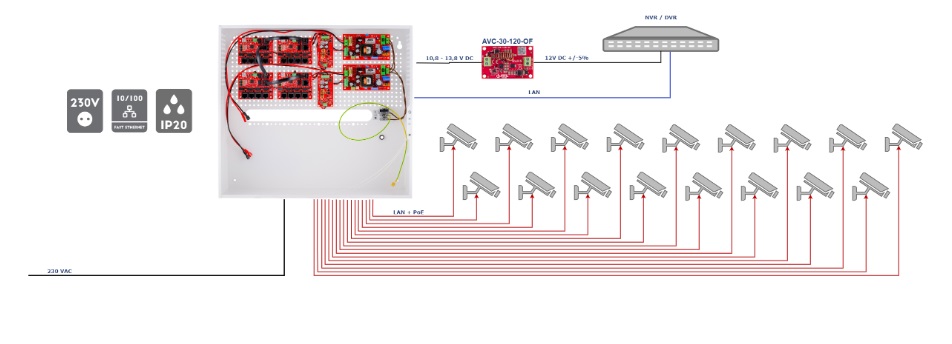

Przykład.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Porty sieciowe:

• 17 portów PoE 10/100 Mbps
• 1 port Uplink 10/100 Mbps
• łącznie 18 portów RJ-45

Funkcje portów:

• LAN 1–LAN 4:
• wyjście PoE dla urządzeń PoE Passive (do 40 W)
• IEEE 802.3af (do 15,4 W)
• IEEE 802.3at (do 30 W)

LAN 5:

• wyjście PoE dla urządzeń PoE Passive (do 60 W)
• IEEE 802.3af (do 15,4 W)
• IEEE 802.3at (do 30 W)

LAN 6:

• port Uplink bez zasilania PoE

Tryby pracy:

• LAN 1–LAN 6: 10/100 Mbps
• zasięg transmisji do 100 m

LONG RANGE (MODE = ON):

• LAN 1–LAN 4: 10 Mbps
• zasięg transmisji do 280 m

LAN 5–LAN 6:

• 10/100 Mbps
• zasięg transmisji do 100 m

Parametry wyjściowe:

• napięcie wyjściowe zasilacza: 12 V DC ±15%
• napięcie wyjściowe PoE: 48 V DC ±2%
• moc zasilacza: 2 × 72 W
• dostępne napięcia wyjściowe: 12 V DC oraz 48 V DC

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz

Akumulator:

• 2 × akumulator żelowy lub AGM 12 V / 18 Ah
• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A na wejściu zasilania

Przy pracy z zasilania sieciowego:

• elektroniczne zabezpieczenie przeciążeniowe 9 A
• po zwarciu może być wymagany restart zasilacza

Przy pracy z akumulatora:

• bezpiecznik topikowy zwłoczny 6,3 A
• zabezpieczenie przed odwrotnym podłączeniem akumulatora
• zabezpieczenie przed przeciążeniem akumulatora
• zabezpieczenie przed głębokim rozładowaniem
• automatyczne odłączenie akumulatora przy napięciu poniżej 10,8 V
• automatyczny powrót po przywróceniu zasilania sieciowego

Zabezpieczenie przeciwprzepięciowe portów LAN 1–LAN 6 oraz VIN

LAN 1–LAN 4:

• zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem

LAN 5:

• zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieciowego
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora
• diody LED w złączach LAN 1–LAN 5 sygnalizujące obecność zasilania PoE

Wyjścia techniczne:

• OUF – sygnalizacja braku napięcia +DC OUT
• ACF – sygnalizacja braku napięcia AC
• wyjścia typu otwarty kolektor
• maksymalne obciążenie: 50 mA dla każdego wyjścia

Kontrola zasilania:

• przełącznik PoE ON/OFF dla portów LAN 1–LAN 5
• pozycja OFF – zasilanie PoE wyłączone
• pozycja ON – zasilanie PoE włączone
• uruchomienie przy braku zasilania AC: przycisk START

Pozostałe:

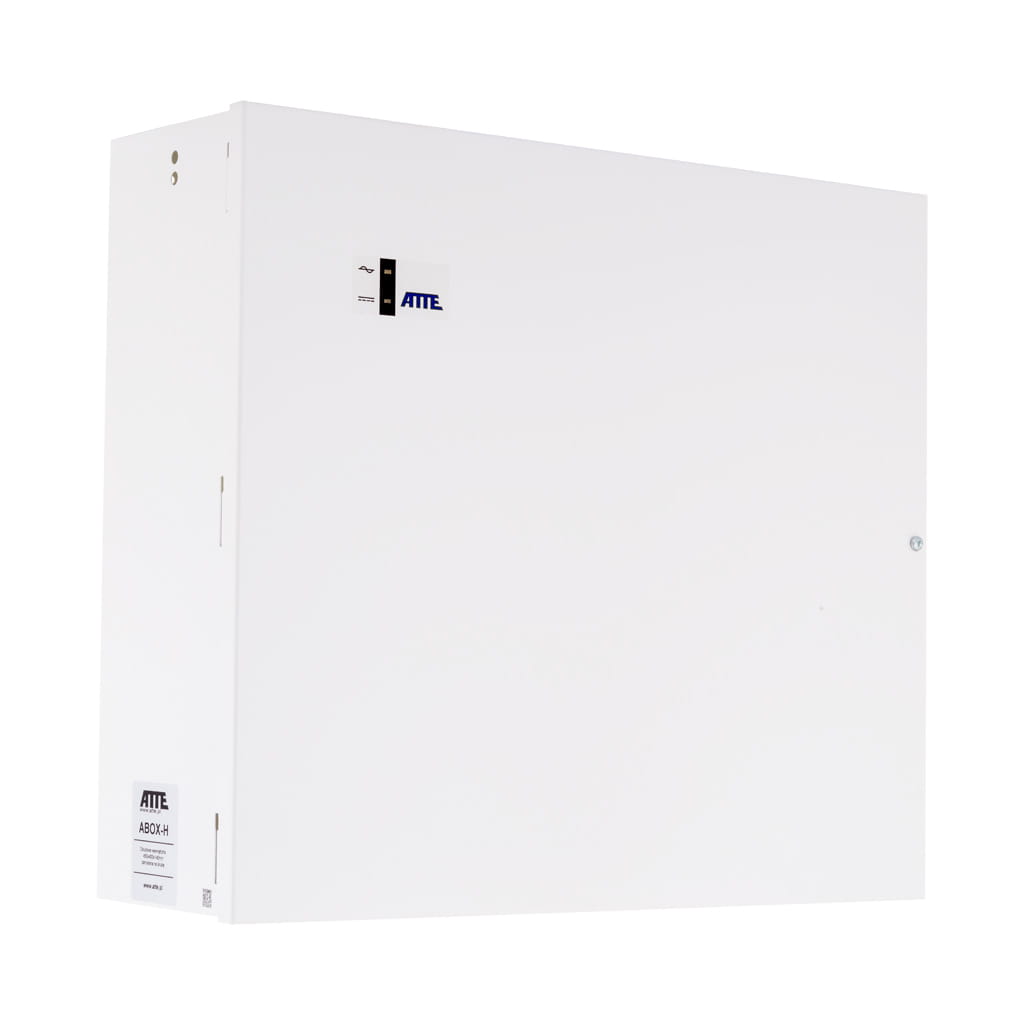

• obudowa: ABOX-H, blacha stalowa 0,8 mm, malowana proszkowo na kolor biały
• tamper otwarcia obudowy

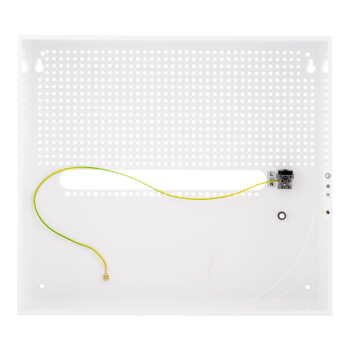

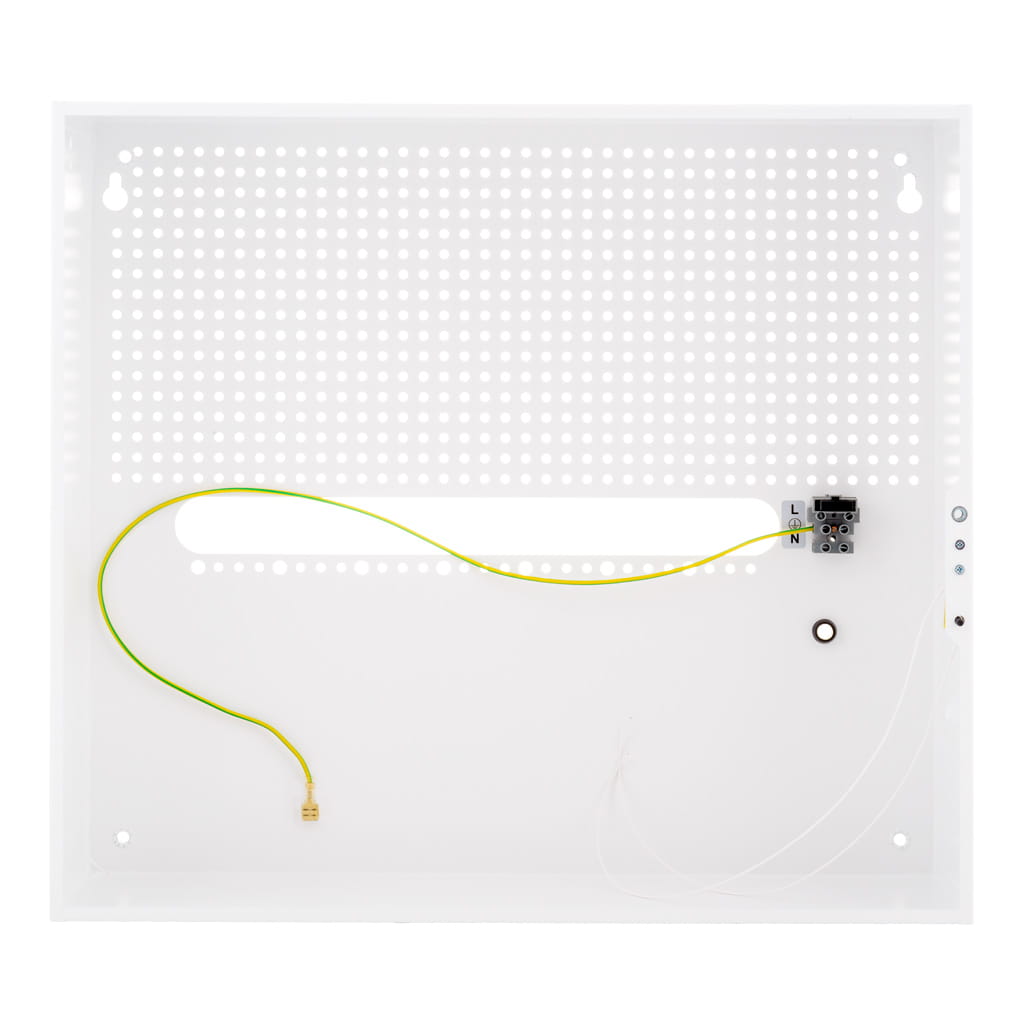

• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• dystans do ściany
• otwory montażowe 6 mm
• montaż naścienny
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 400 × 450 × 140 mm
• waga: 4,73 kg

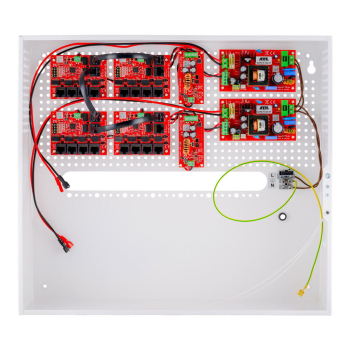

• Obudowa ABOX-H – 1 szt.
• Zasilacz AUPS-70-120-OF – 2 szt.
• Przetwornica ASUC-100-480-OF – 2 szt.
• Switch xPoE-6-11-OF – 4 szt.
