Zestaw buforowy do 8 kamer IP ATTE IPUPS-8-20-ALUL switch PoE 8P + 2G

IPUPS-8-20-ALUL to zewnętrzny zestaw zasilania buforowego przeznaczony do obsługi maksymalnie 8 kamer IP PoE. Umożliwia podtrzymanie pracy systemu po zaniku zasilania sieciowego po podłączeniu akumulatora 12 V o pojemności do 18 Ah.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie 8 urządzeń PoE: zestaw posiada osiem portów 10/100 Mb/s do zasilania kamer i innych odbiorników IP PoE.

✔️ Dwa porty UPLINK: dwa porty gigabitowe umożliwiają podłączenie zestawu do głównej sieci lub rejestratora.

✔️ Zasilanie buforowe: po podłączeniu akumulatora zestaw utrzymuje pracę urządzeń podczas zaniku napięcia 230 V.

✔️ Miejsce na akumulator 18 Ah: obudowa pozwala zamontować jeden akumulator 12 V o pojemności do 18 Ah.

✔️ Moc do 100 W: całkowity budżet mocy zestawu wynosi maksymalnie 100 W i jest rozdzielany pomiędzy podłączone odbiorniki.

✔️ Obsługa różnych standardów PoE: porty mogą zasilać urządzenia zgodne z IEEE 802.3af, IEEE 802.3at lub PoE Passive.

✔️ Wyłączanie PoE na portach: przełączniki DIP umożliwiają odłączenie zasilania PoE na wybranych wyjściach.

✔️ Kontrola stanu zasilania: wyjścia techniczne ACF i OUF pozwalają przekazać do centrali alarmowej lub sterownika informację o zasilaniu sieciowym i napięciu wyjściowym.

✔️ Sygnalizacja LED: diody informują o transmisji danych, obecności PoE, zasilaniu sieciowym, ładowaniu akumulatora i napięciu wyjściowym.

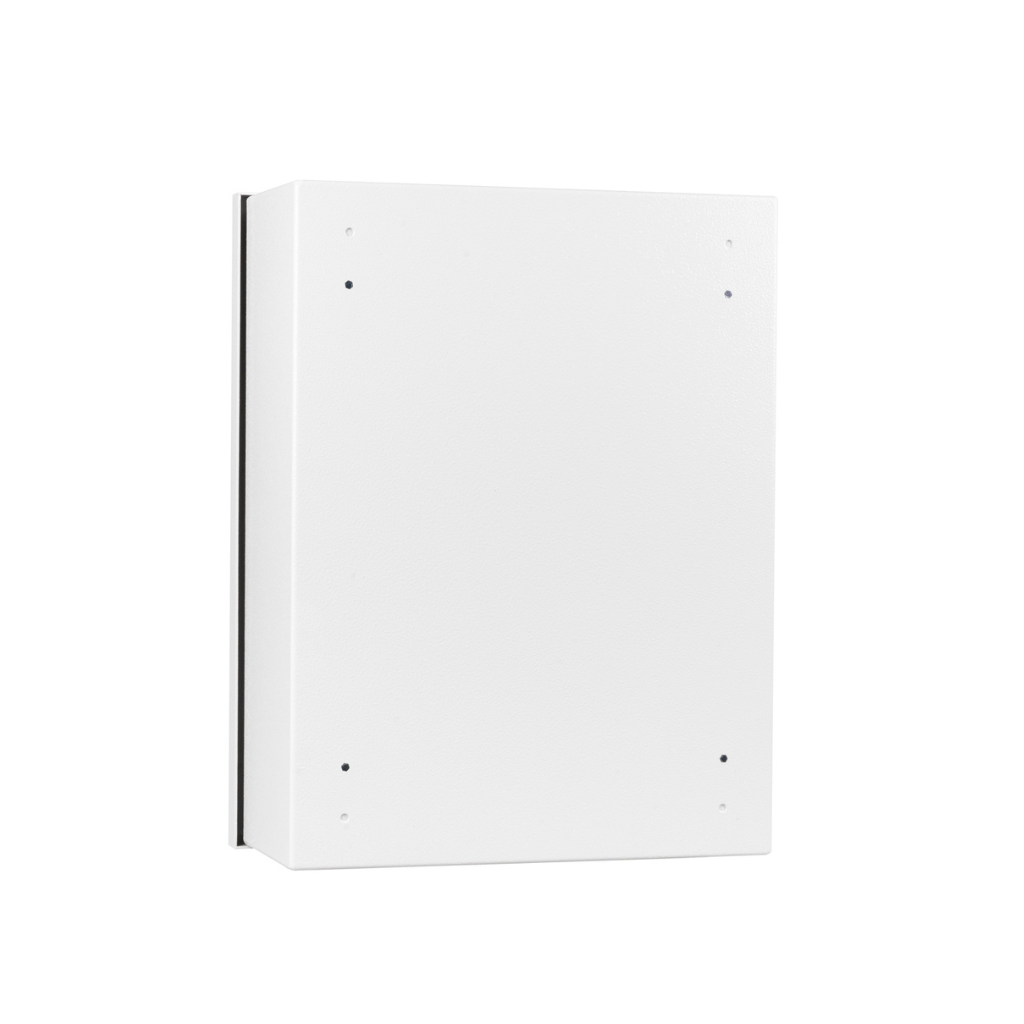

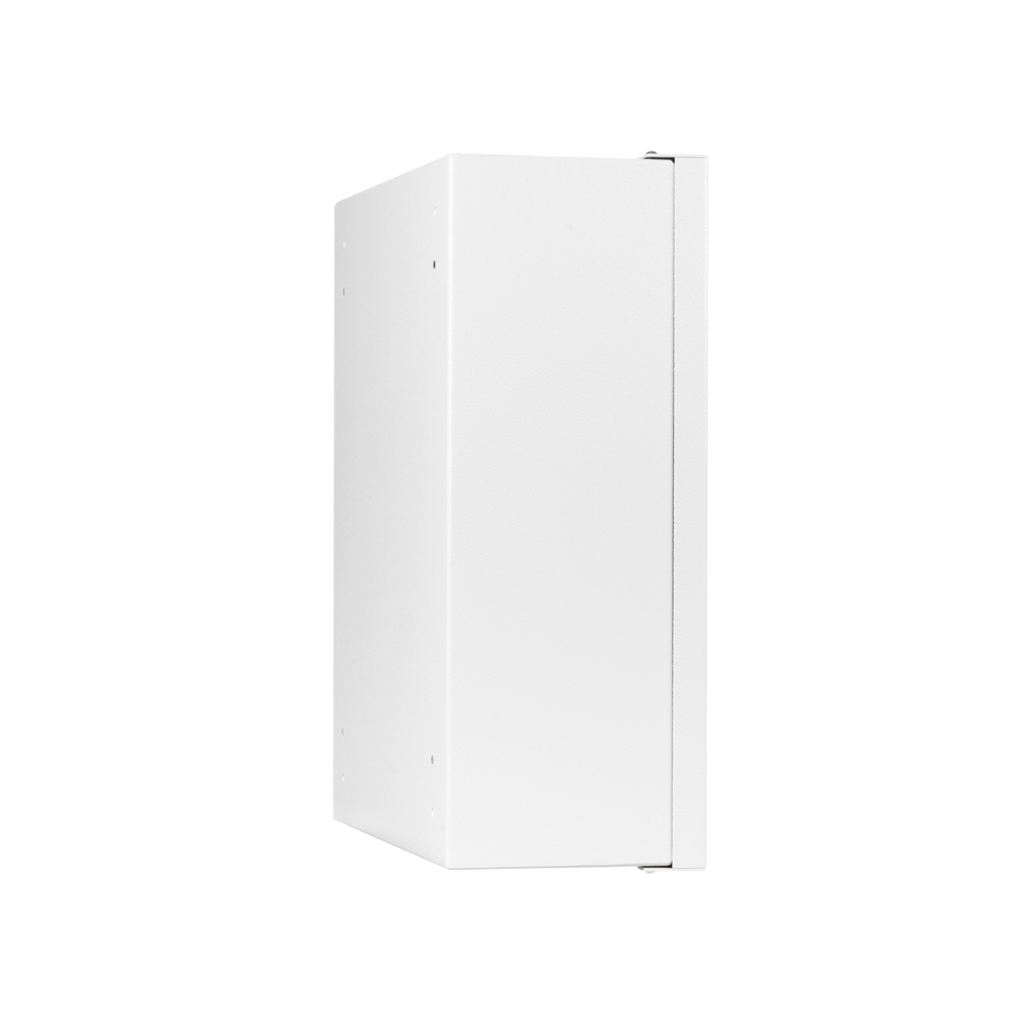

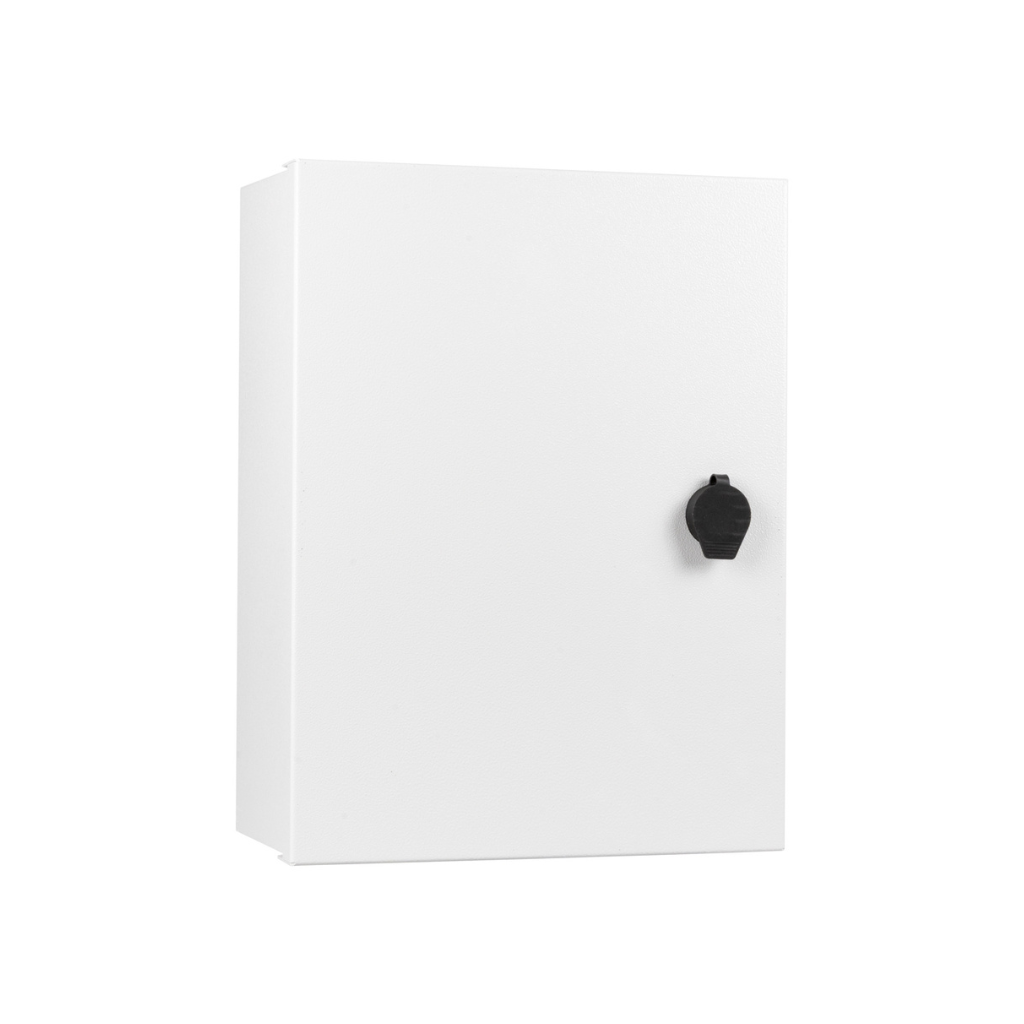

✔️ Obudowa IP66: zamykana na klucz obudowa chroni moduły, akumulator i okablowanie w instalacjach zewnętrznych.



Zastosowania:

✔️ Monitoring do 8 kamer IP: zestaw umożliwia jednoczesne zasilanie i podłączenie sieciowe maksymalnie ośmiu kamer PoE.

✔️ Awaryjne zasilanie kamer: po podłączeniu akumulatora 12 V / 18 Ah system podtrzymuje pracę urządzeń podczas zaniku napięcia sieciowego.

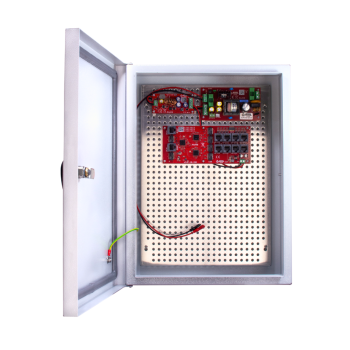

✔️ Zewnętrzne punkty dystrybucyjne: obudowa IP66 pozwala umieścić switch, zasilacz, przetwornicę i okablowanie w jednym zabezpieczonym miejscu.

✔️ Rozproszone instalacje monitoringu: dwa gigabitowe porty UPLINK umożliwiają połączenie zestawu z rejestratorem lub główną siecią.

✔️ Systemy alarmowe i automatyka: wyjścia ACF i OUF mogą przekazywać do centrali lub sterownika informacje o stanie zasilania.

✔️ Instalacje wymagające selektywnego PoE: przełączniki DIP pozwalają wyłączyć zasilanie na wybranych portach.

✔️ Montaż na ścianie lub słupie: obudowę można zamocować na płaskiej powierzchni albo na konstrukcji pionowej z opcjonalnym adapterem.

✔️ Instalacje z zapasem przewodów: wnętrze obudowy umożliwia uporządkowanie kabli i pozostawienie dodatkowej długości przewodów.



Specyfikacja techniczna:

Porty LAN:

• 8 × LAN + PoE 10/100 Mb/s
• 2 × UPLINK 10/100/1000 Mb/s

Funkcje portów:

LAN 1–LAN 8:

• wyjście PoE Passive
• maksymalna moc na port: 50 W
• piny PoE: 4,5 (V+), 7,8 (V-)

LAN G1–LAN G2:

• porty UPLINK bez zasilania PoE

Przepustowość przełączania:

• 5,6 Gb/s

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC
• częstotliwość: 50 Hz

Parametry wyjściowe:

• napięcie wyjściowe PoE: 55 VDC ±2%
• maksymalna moc zasilacza: 100 W
• sprawność: 90% przy obciążeniu 100 W

Zabezpieczenia zasilacza:

• wejście: bezpiecznik zwłoczny 3,15 A
• wejście: zabezpieczenie przepięciowe
• wyjście: elektroniczne zabezpieczenie przeciążeniowe 2 A

Zabezpieczenia portów:

• LAN 1–LAN 8: zabezpieczenie przepięciowe
• LAN 1–LAN 8: zabezpieczenie przeciążeniowe 0,9 A

Wyjścia techniczne:

• typ: open-collector
• ACF: sygnalizacja obecności napięcia sieciowego, stan niski oznacza brak AC
• OUF: sygnalizacja obecności napięcia wyjściowego, stan niski oznacza brak napięcia na wyjściu
• GND: masa

Uruchomienie bez zasilania AC:

• przycisk START

Sygnalizacja:

• LED PWR, biały: obecność zasilania
• LAN 1–LAN 8, zielony: transmisja danych
• LAN 1–LAN 8, czerwony w porcie RJ-45: obecność zasilania PoE
• LAN G1–LAN G2, zielony: transmisja danych na porcie UPLINK
• LED 1000M, zielony: transmisja 1 Gb/s na porcie UPLINK
• LED_AC, żółty: obecność napięcia sieciowego
• LED 1 zasilacza, zielony: obecność napięcia wyjściowego
• LED 2, czerwony: ładowanie akumulatora
• LED 1 przetwornicy, czerwony: obecność napięcia wyjściowego

Obudowa:

• model: ABOX-ALUL
• materiał: aluminium PA11
• kolor: szary

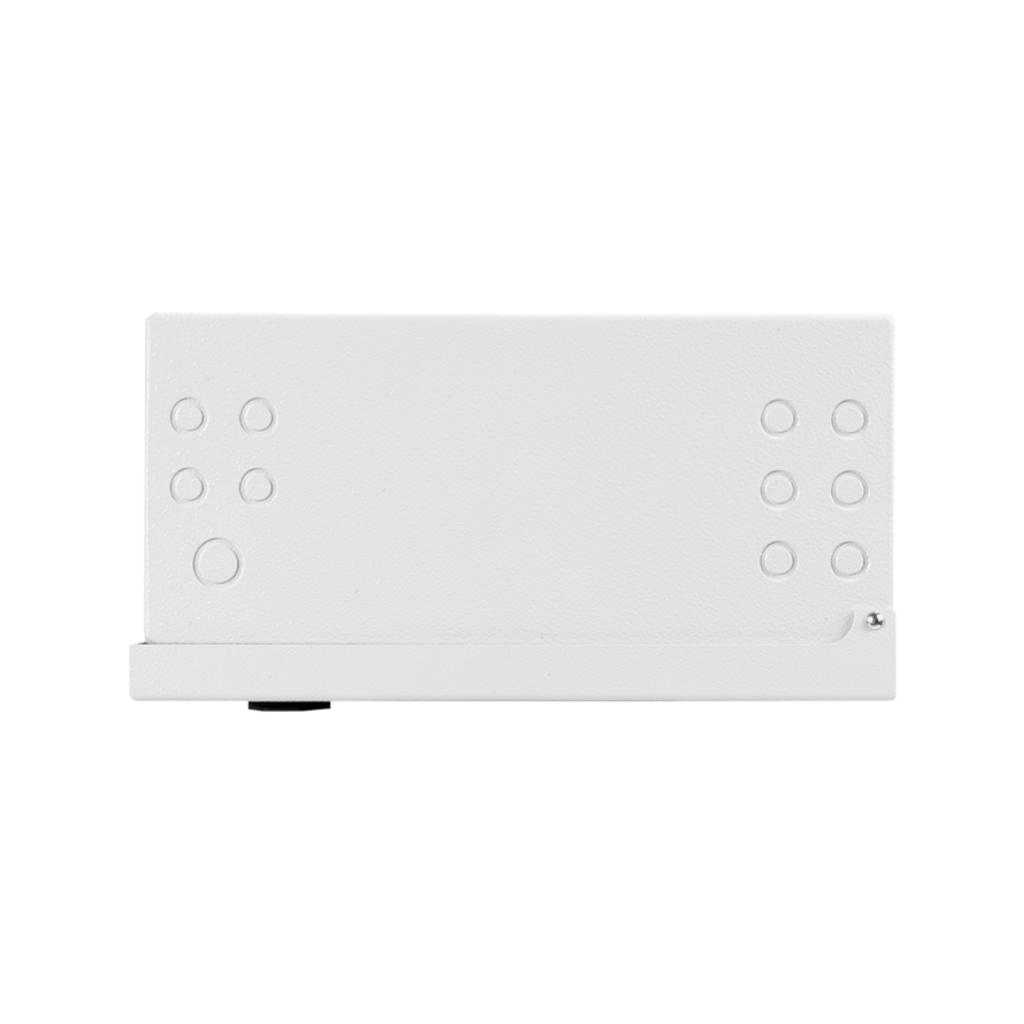

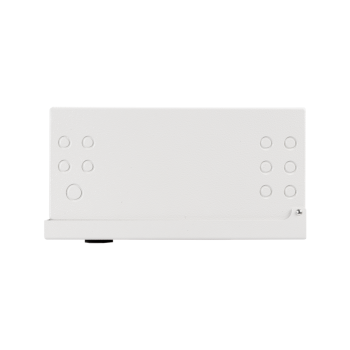

• natrasowane otwory: 10 × M16 i 1 × M20

Montaż:

• montaż naścienny
• możliwość montażu na słupie lub maszcie z dodatkowym adapterem montażowym

Pozostałe:

• stopień ochrony: IP66
• temperatura pracy: od -25°C do +50°C
• wymiary: 410 × 310 × 145 mm
• waga: 3,285 kg

• Switch PoE ATTE xPoE-10-20A-OF - 1 szt.
• Zasilacz buforowy ATTE AUPS-100-120-OF - 1 szt.
• Przetwornica DC/DC ATTE ASUC-100-550-OF - 1 szt.
• Obudowa zewnętrzna ATTE ABOX-ALUL - 1 szt.
• Kluczyk do obudowy - 2 szt.
• Gumka do montażu naściennego - 4 szt.
• Dławnice kablowe.
