Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia zasilanie kamer, rejestratorów i pozostałych urządzeń wymagających ciągłej pracy podczas okresowych zaników napięcia.

✔️ Systemy alarmowe: podtrzymuje zasilanie central alarmowych i współpracujących urządzeń, zwiększając niezawodność działania instalacji.

✔️ Systemy kontroli dostępu: umożliwia nieprzerwaną pracę kontrolerów, czytników oraz innych elementów systemu kontroli wejścia.

✔️ Place budowy: sprawdza się w instalacjach, gdzie zasilanie sieciowe jest regularnie wyłączane lub występują częste przerwy w jego dostawie.

✔️ Systemy Tower CCTV: może być wykorzystywany do zasilania urządzeń monitoringu instalowanych na masztach i wieżach z cyklicznie odłączanym zasilaniem.

✔️ Instalacje zasilane z latarni ulicznych: zapewnia ciągłość pracy urządzeń podłączonych do obwodów, w których napięcie jest okresowo wyłączane.

✔️ Rozbudowane systemy zasilania: współpracuje z dodatkowymi modułami i przetwornicami, umożliwiając zwiększenie liczby wyjść oraz dostosowanie napięcia do wymagań instalacji.

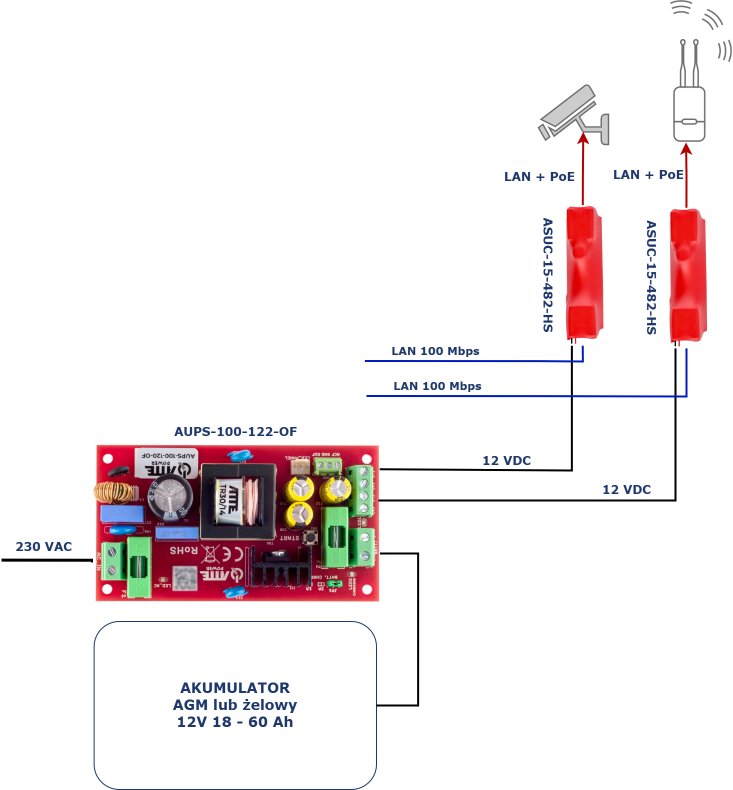

Przykład 1.

konfiguracja zestawu buforowego dla kamery oraz punktu dostępowego AP

Przykład 2.

konfiguracja zestawu buforowego dla kamery oraz punktu dostępowego AP 24V PoE

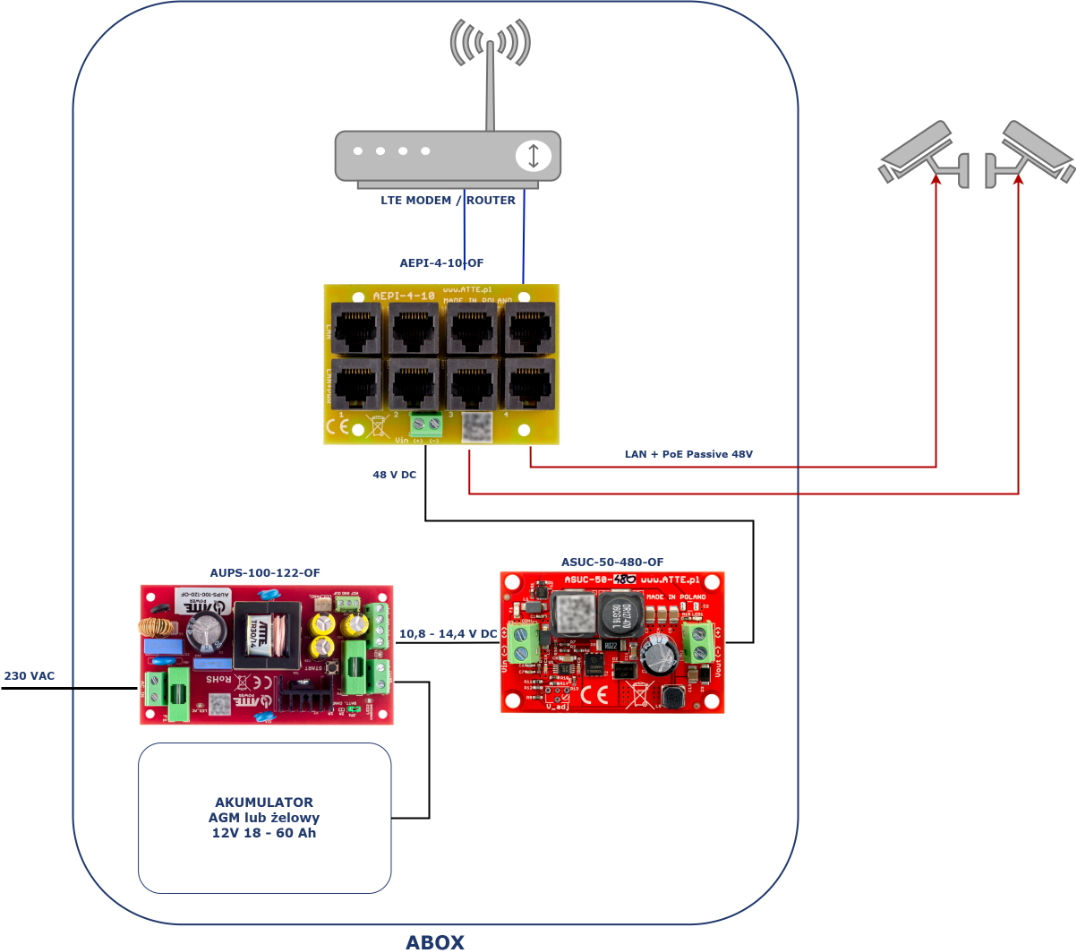

Przykład 3.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–14,4 VDC

prąd wyjściowy:

• 8 A – ciągły (współdzielony z układem ładowania akumulatora)
• 10 A – maksymalny (podczas ładowania akumulatora)

• 100 W – ciągła
• 120 W – maksymalna (podczas ładowania akumulatora)

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz
• sprawność: 90% przy 100 W
• prąd ładowania akumulatora: 3 A lub 6 A (zależnie od stopnia rozładowania akumulatora)

Zabezpieczenia:

wejście zasilacza:

• bezpiecznik topikowy zwłoczny 3,15 A

wyjście zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 12 A (automatyczny powrót po zwarciu)
• bezpiecznik topikowy 10 A podczas pracy z akumulatora

obwód akumulatora:

• zabezpieczenie przed odwrotnym podłączeniem akumulatora i przeciążeniem
• bezpiecznik topikowy 10 A
• zabezpieczenie przed głębokim rozładowaniem
• odłączenie akumulatora przy napięciu poniżej 10,8 V (automatyczny powrót po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia +DC_OUT (NC)
• ACF – brak napięcia AC (NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie przy braku zasilania AC:

• przycisk START

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

Pozostałe:

• konstrukcja obudowy: brak – moduł do zabudowy
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• temperatura pracy: od -25°C do +50°C
• wymiary: 118 × 65 × 45 mm
• waga: 0,15 kg

W zestawie:


• Zasilacz buforowy AUPS-100-122-OF - 1 szt.
