Zasilacz buforowy ATTE AUPS-70-120-L1 SMPS 12V 6A 72W

Zasilacz buforowy 12 V DC w zewnętrznej obudowie ABOX-L1 przeznaczony do zasilania systemów monitoringu, alarmowych oraz kontroli dostępu. Współpracuje z akumulatorem 12 V o pojemności 7 Ah, zapewniając podtrzymanie pracy urządzeń podczas zaniku napięcia sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilacz buforowy 12 V / 72 W: dostarcza napięcie wyjściowe 10,8–13,8 V DC przy prądzie ciągłym do 6 A, umożliwiając zasilanie urządzeń wymagających stabilnego napięcia.

✔️ Podtrzymanie zasilania z akumulatora: współpracuje z akumulatorem SLA 12 V / 7 Ah, dzięki czemu podłączone urządzenia mogą pracować również podczas przerw w dostawie energii.

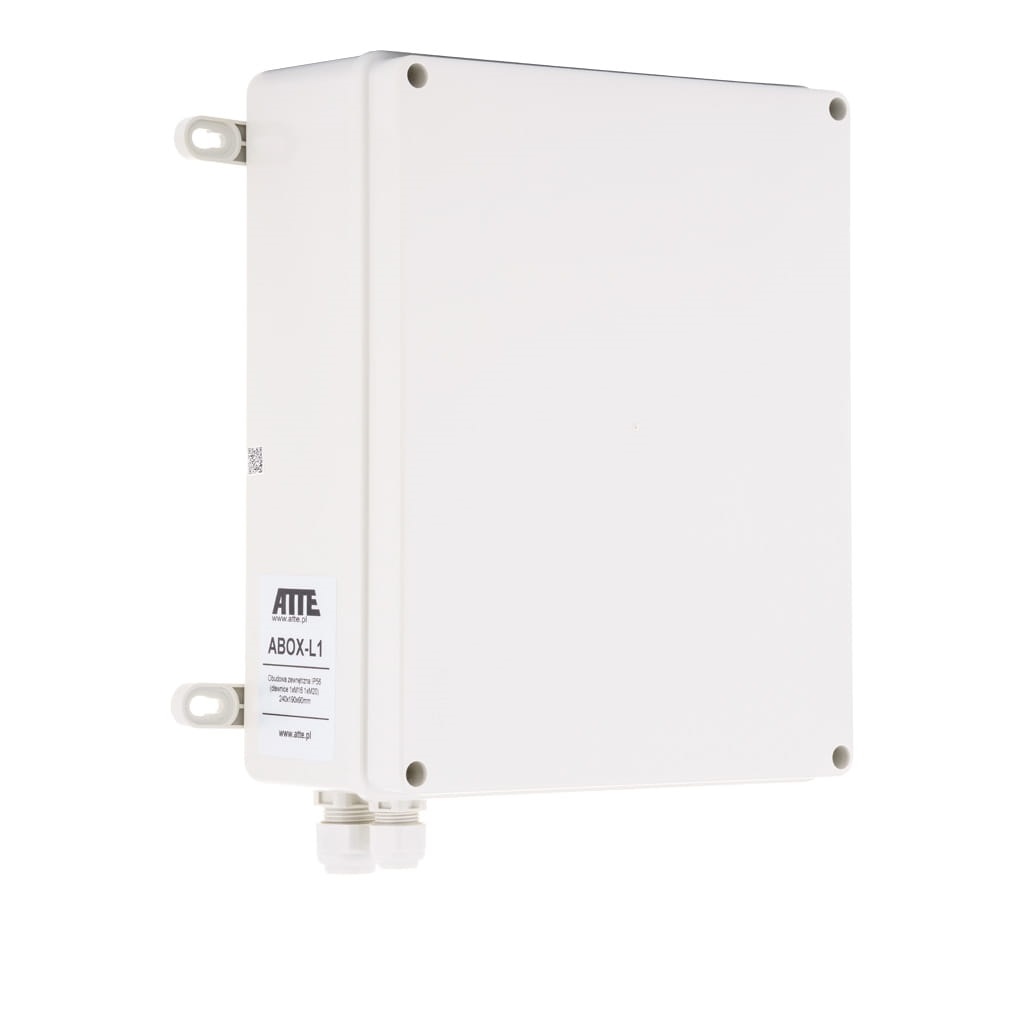

✔️ Zewnętrzna obudowa ABOX-L1: odporna na warunki atmosferyczne obudowa chroni zamontowane urządzenia i połączenia kablowe podczas pracy na zewnątrz budynków.

✔️ Wysoka sprawność zasilacza: sprawność na poziomie około 90% ogranicza straty energii oraz zmniejsza nagrzewanie się wnętrza obudowy.

✔️ Rozbudowane zabezpieczenia: chroni przed zwarciem, przeciążeniem, przegrzaniem, przepięciami oraz nadmiernym rozładowaniem i nieprawidłowym podłączeniem akumulatora.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami instalacji.

✔️ Łatwy montaż dodatkowych modułów: blacha montażowa z otworami w rastrze 10,8 mm pozwala na wygodne zamocowanie kompatybilnych urządzeń wewnątrz obudowy.

✔️ Elastyczna rozbudowa systemu: zasilacz można rozszerzyć o dodatkowe moduły podnoszące napięcie, stabilizujące zasilanie lub zwiększające liczbę zabezpieczonych wyjść.


Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych urządzeń monitoringu również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz urządzeń zabezpieczających obiekt przed włamaniem.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, elektrozaczepów i innych elementów odpowiedzialnych za kontrolę wejść.

✔️ Instalacje zewnętrzne: obudowa o wysokiej odporności na warunki atmosferyczne pozwala na montaż urządzenia na zewnątrz budynków.

✔️ Rejestratory i urządzenia sieciowe: po zastosowaniu odpowiedniego modułu stabilizującego może zasilać urządzenia wymagające stabilnego napięcia 12 V, takie jak rejestratory NVR czy dyski NAS.

✔️ Rozbudowane instalacje niskonapięciowe: możliwość montażu dodatkowych modułów oraz rozbudowy liczby wyjść zasilania ułatwia dopasowanie urządzenia do większych systemów.



Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 VDC

• 6 A – praca ciągła
• 8 A – maksymalny (podczas ładowania akumulatora)

• 72 W – praca ciągła
• 96 W – maksymalna (podczas ładowania akumulatora)

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciążeniowe 12 A (automatyczny powrót po zwarciu)
• bezpiecznik topikowy 6,3 A dla pracy z akumulatorem
• obwód akumulatora:
  • zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem
  • bezpiecznik topikowy 6,3 A
  • zabezpieczenie przed głębokim rozładowaniem (odłączenie akumulatora przy napięciu poniżej 10,8 V z automatycznym powrotem po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia +DC, wyjście OUT (NC)
• ACF – brak napięcia AC, wyjście AC (NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie przy braku zasilania AC:

• przycisk START

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

Pozostałe:

• obudowa: ABOX-L1 z tworzywa sztucznego
• kolor: szary (RAL7035)

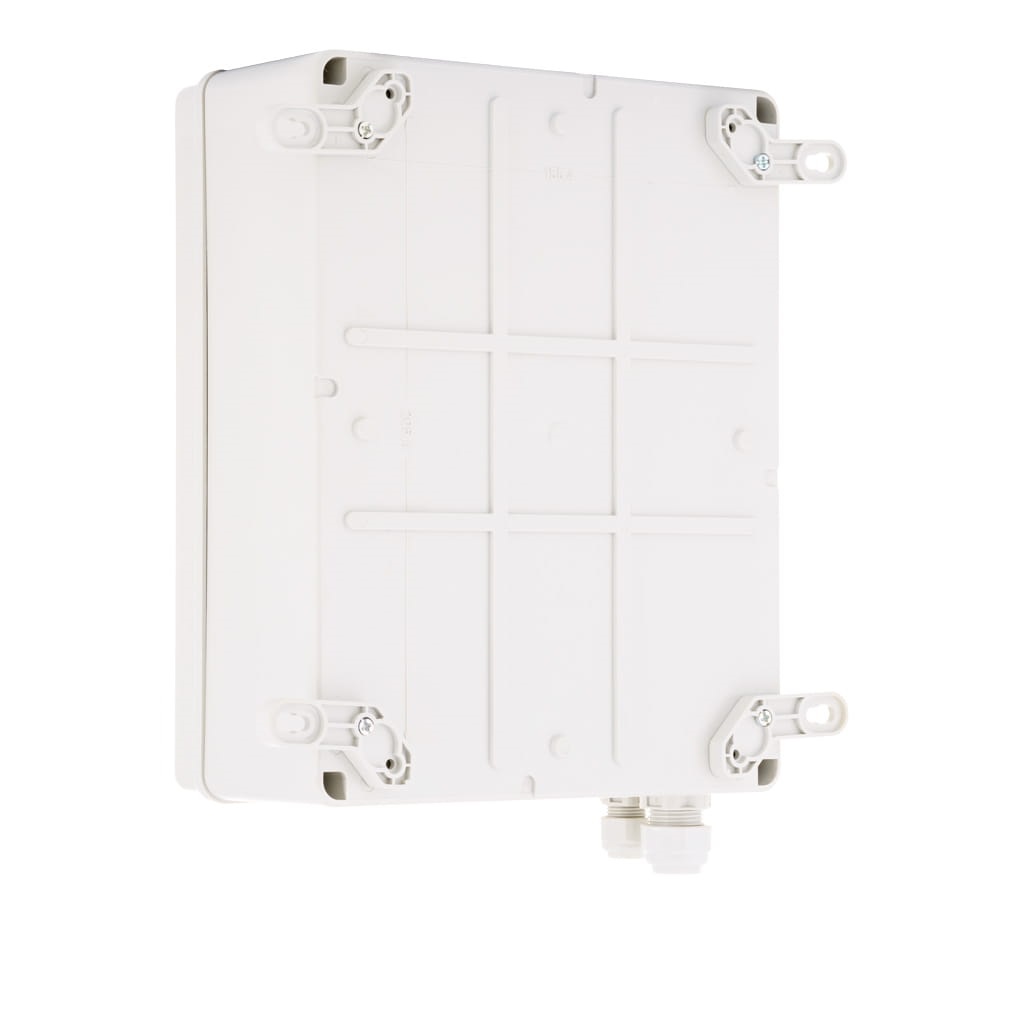

• montaż: naścienny z wykorzystaniem uchwytów montażowych (w komplecie)

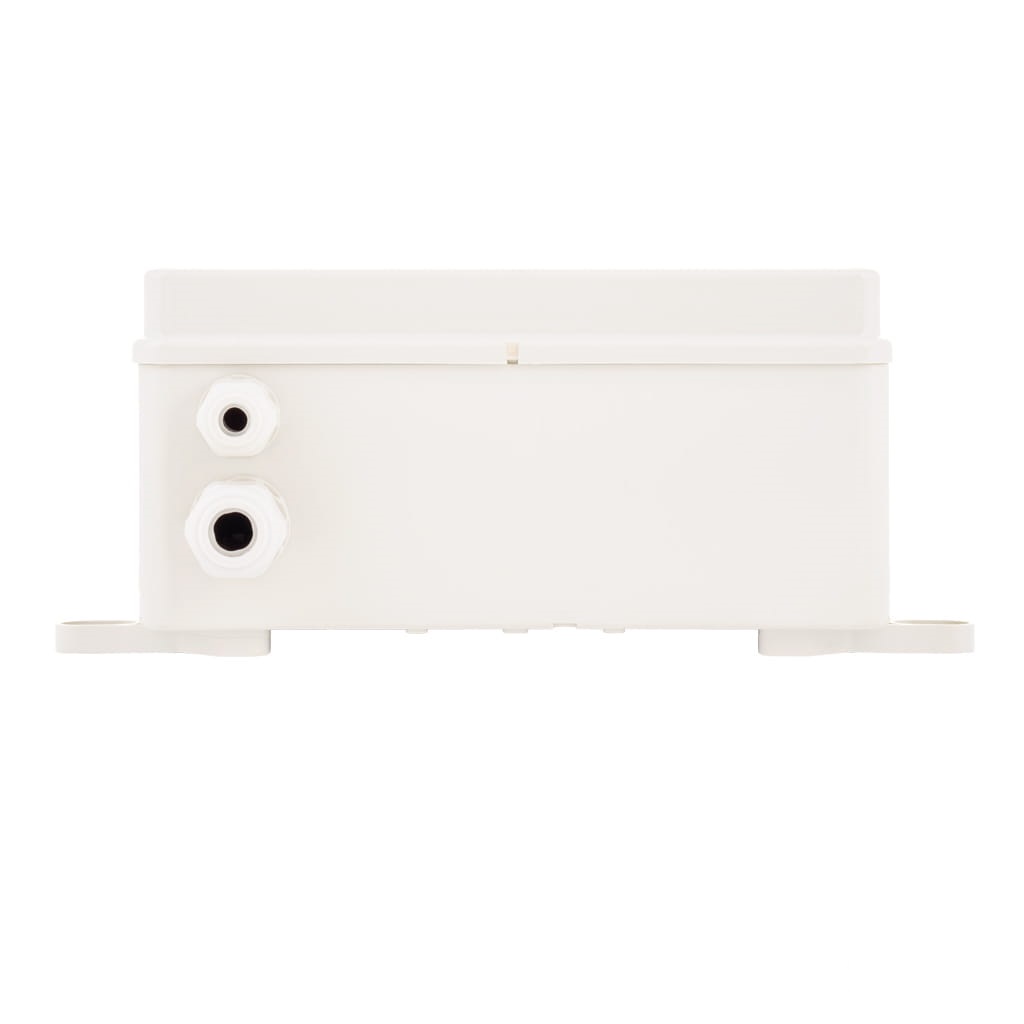

• możliwość montażu dławic M16 i M20
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary:
  • wewnętrzne: 190 × 240 × 90 mm
  • zewnętrzne: 198 × 248 × 100 mm
• waga: 0,96 kg

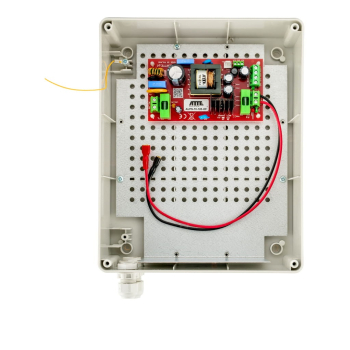

• Zasilacz buforowy AUPS-70-120-OF - 1 szt.
• Obudowa zewnętrzna ABOX-L1 - 1 szt.

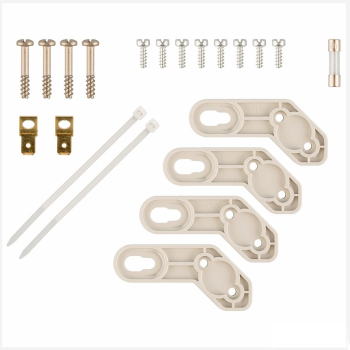

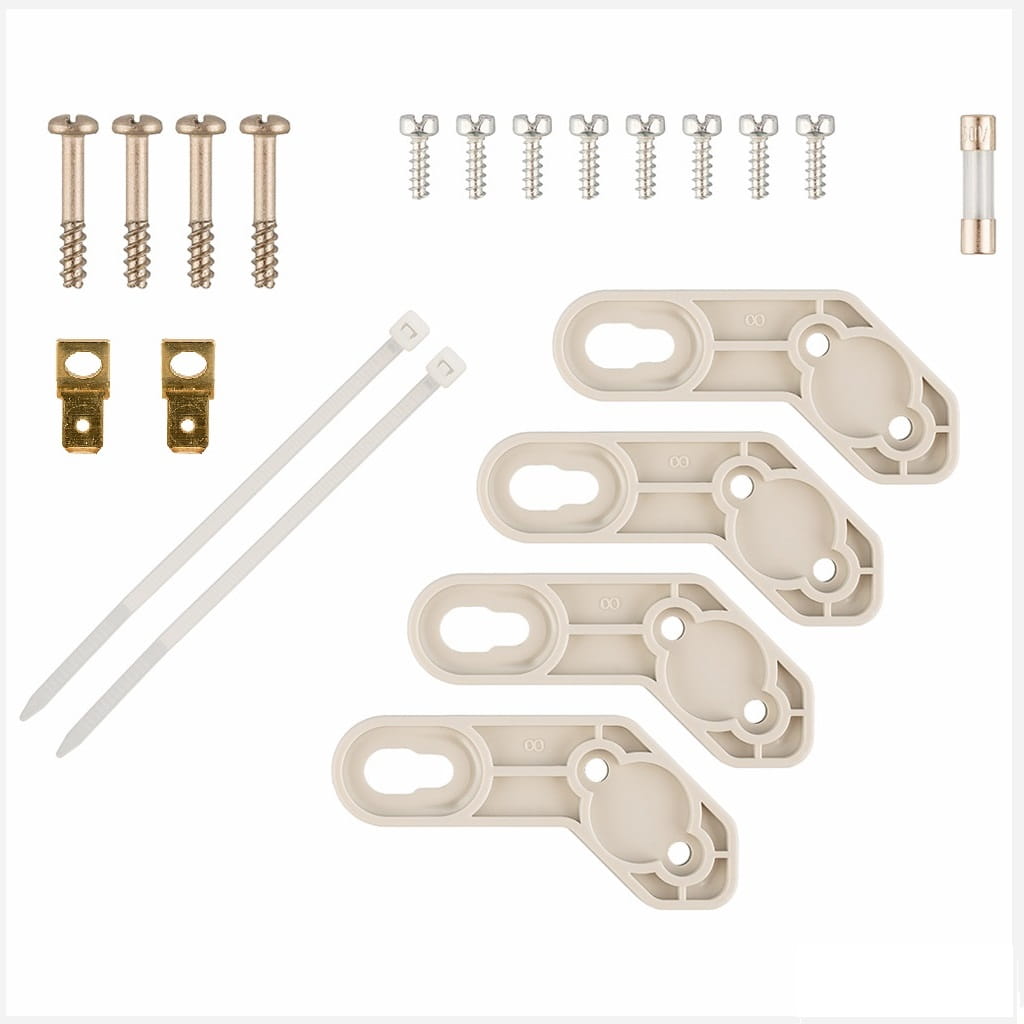

• Akcesoria montażowe.
