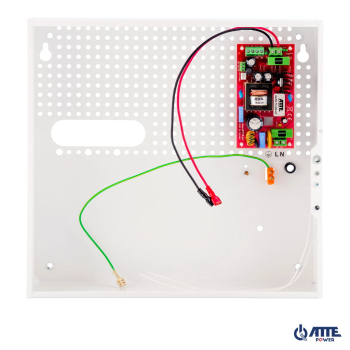

Zasilacz buforowy ATTE AUPS-70-240-F SMPS 24V 3A 72W

Zasilacz buforowy 24 V DC w obudowie wewnętrznej ABOX-F przeznaczony do zasilania systemów monitoringu, alarmowych oraz kontroli dostępu. Współpracuje z dwoma akumulatorami 12 V / 7 Ah połączonymi szeregowo, zapewniając podtrzymanie pracy urządzeń podczas zaniku napięcia sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilacz buforowy 24 V / 72 W: zapewnia napięcie wyjściowe 21,6–27,6 V DC przy prądzie ciągłym do 3 A, umożliwiając zasilanie urządzeń wymagających napięcia 24 V.

✔️ Podtrzymanie zasilania z akumulatorów: współpracuje z dwoma akumulatorami SLA 12 V / 7 Ah połączonymi szeregowo, dzięki czemu urządzenia mogą pracować również podczas zaniku napięcia sieciowego.

✔️ Wysoka sprawność zasilacza: sprawność na poziomie około 90% ogranicza straty energii oraz zmniejsza nagrzewanie się wnętrza obudowy.

✔️ Rozbudowane zabezpieczenia: chroni przed zwarciem, przeciążeniem, przegrzaniem, przepięciami oraz nadmiernym rozładowaniem i odwrotnym podłączeniem akumulatorów.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

✔️ Obudowa ABOX-F: umożliwia estetyczny montaż urządzeń wewnątrz budynku oraz wygodne prowadzenie i ukrycie przewodów.

✔️ Łatwy montaż dodatkowych modułów: systemowe otwory montażowe w rastrze 10,8 mm pozwalają na instalację kompatybilnych modułów wewnątrz obudowy.

✔️ Możliwość dostosowania napięcia: po zastosowaniu odpowiednich przetwornic napięcie wyjściowe można dopasować do wymagań różnych urządzeń.



Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych urządzeń monitoringu również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz urządzeń odpowiedzialnych za zabezpieczenie obiektu.

✔️ Systemy kontroli dostępu: sprawdza się jako źródło zasilania kontrolerów, elektrozaczepów i innych urządzeń pracujących z napięciem 24 V.

✔️ Instalacje wymagające zasilania awaryjnego: współpraca z dwoma akumulatorami SLA połączonymi szeregowo pozwala utrzymać pracę urządzeń podczas przerw w dostawie energii.

✔️ Montaż w obudowie ABOX-F: umożliwia estetyczne umieszczenie zasilacza i dodatkowych modułów wewnątrz budynku oraz uporządkowanie okablowania.

✔️ Instalacje wymagające innego napięcia: po zastosowaniu odpowiedniej przetwornicy napięcie wyjściowe można dostosować do wymagań urządzeń zasilanych napięciem 12 V, 48 V lub 55 V.

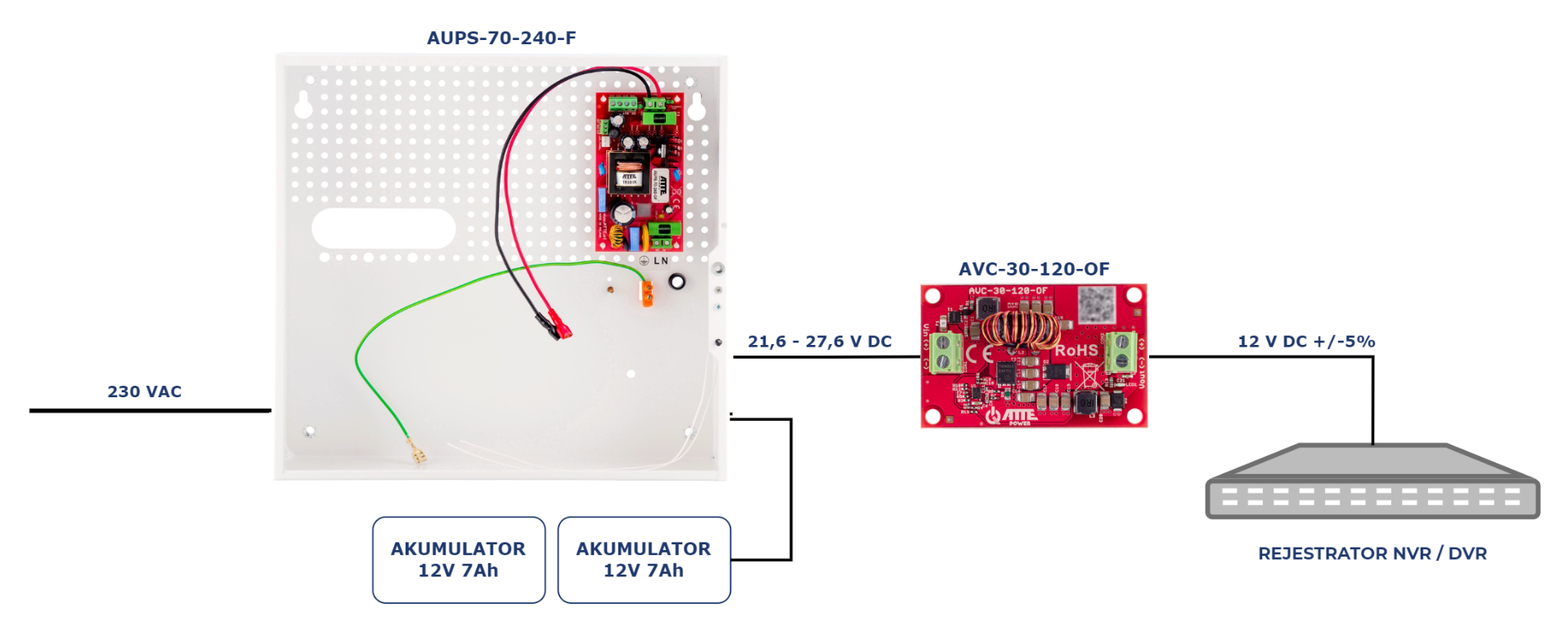

Przykład.

zastosowania zasilacza buforowego w połączeniu z modułem AVC-30-120-OF do zasilania rejestratora z podtrzymaniem zasilania

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 21,6–27,6 VDC

• 3 A – praca ciągła
• 5 A – maksymalny (podczas ładowania akumulatorów)

• 72 W – praca ciągła
• 120 W – maksymalna (podczas ładowania akumulatorów)

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciążeniowe 6 A (automatyczny powrót po zwarciu)
• bezpiecznik topikowy 3,15 A dla pracy z akumulatorami

• zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem
• bezpiecznik topikowy 3,15 A
• zabezpieczenie przed głębokim rozładowaniem (odłączenie akumulatorów przy napięciu poniżej 21,6 V z automatycznym powrotem po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia +DC, wyjście OUT
• ACF – brak napięcia AC
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie przy braku zasilania AC:

• przycisk START

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

• LED AC (zielona) – obecność napięcia sieci
• LED DC (czerwona) – obecność napięcia wyjściowego

Pozostałe:

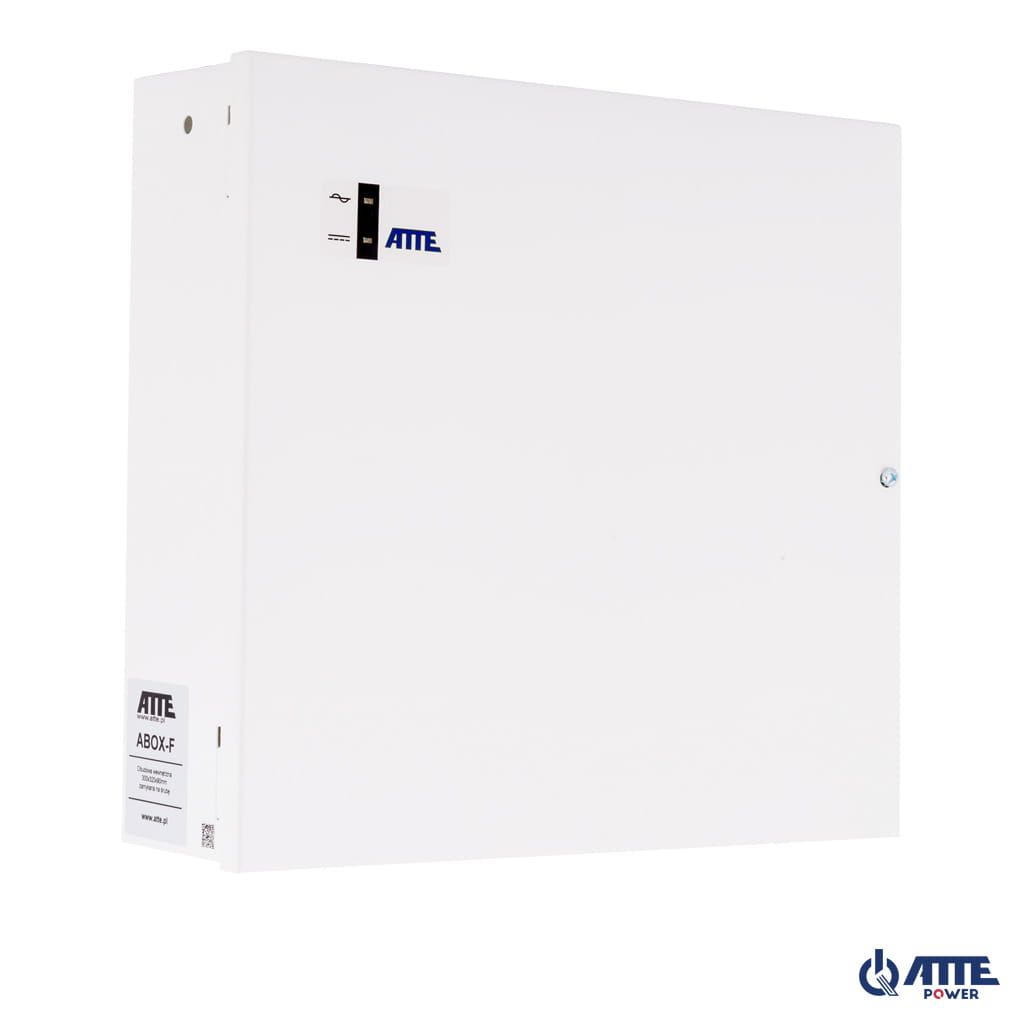

• obudowa: ABOX-F, blacha stalowa 0,8 mm
• kolor: biały (malowanie proszkowe)
• zdejmowane drzwiczki

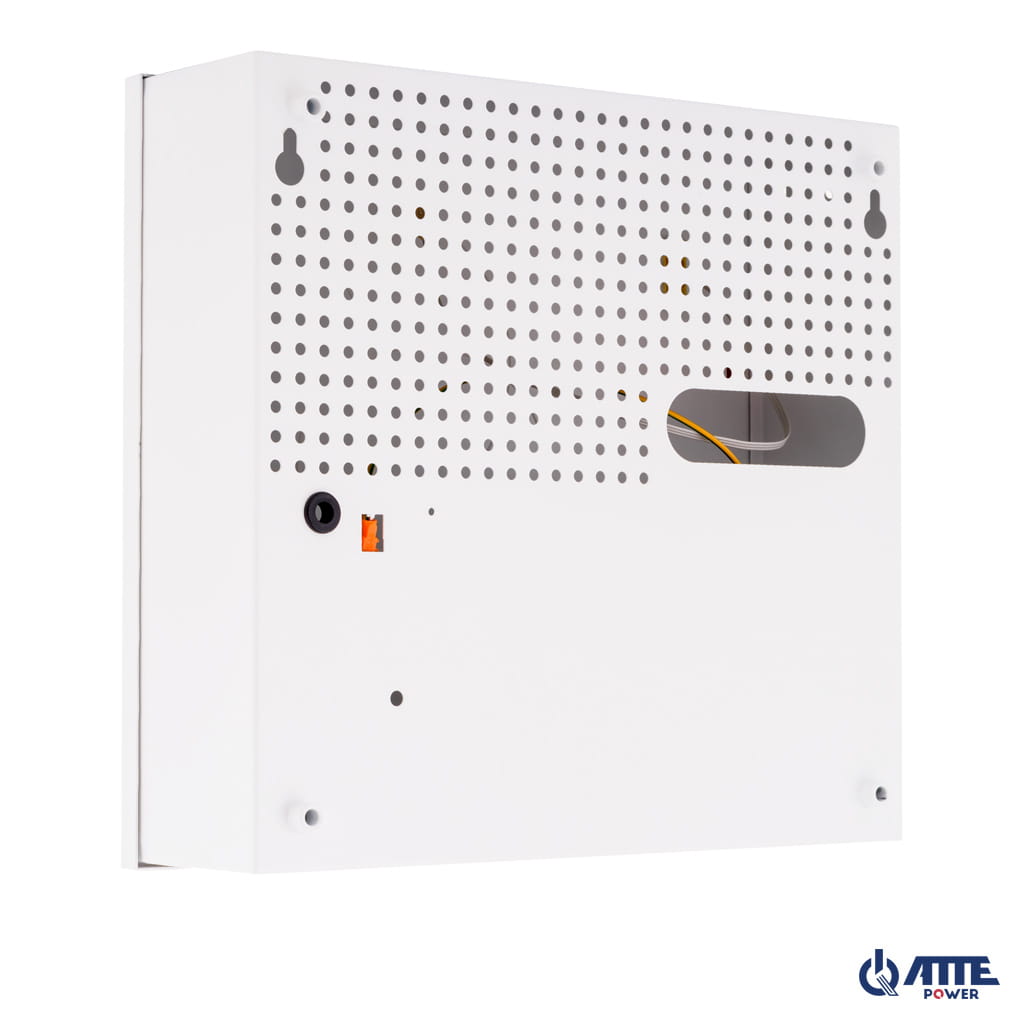

• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• dystans od ściany: 8 mm
• otwory montażowe: 6 mm
• montaż: naścienny przez otwory montażowe 6 mm
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 320 × 300 × 90 mm
• waga: 2,34 kg

• Zasilacz buforowy AUPS-70-240-OF - 1 szt.
• Obudowa wewnętrzna ABOX-F - 1 szt.
