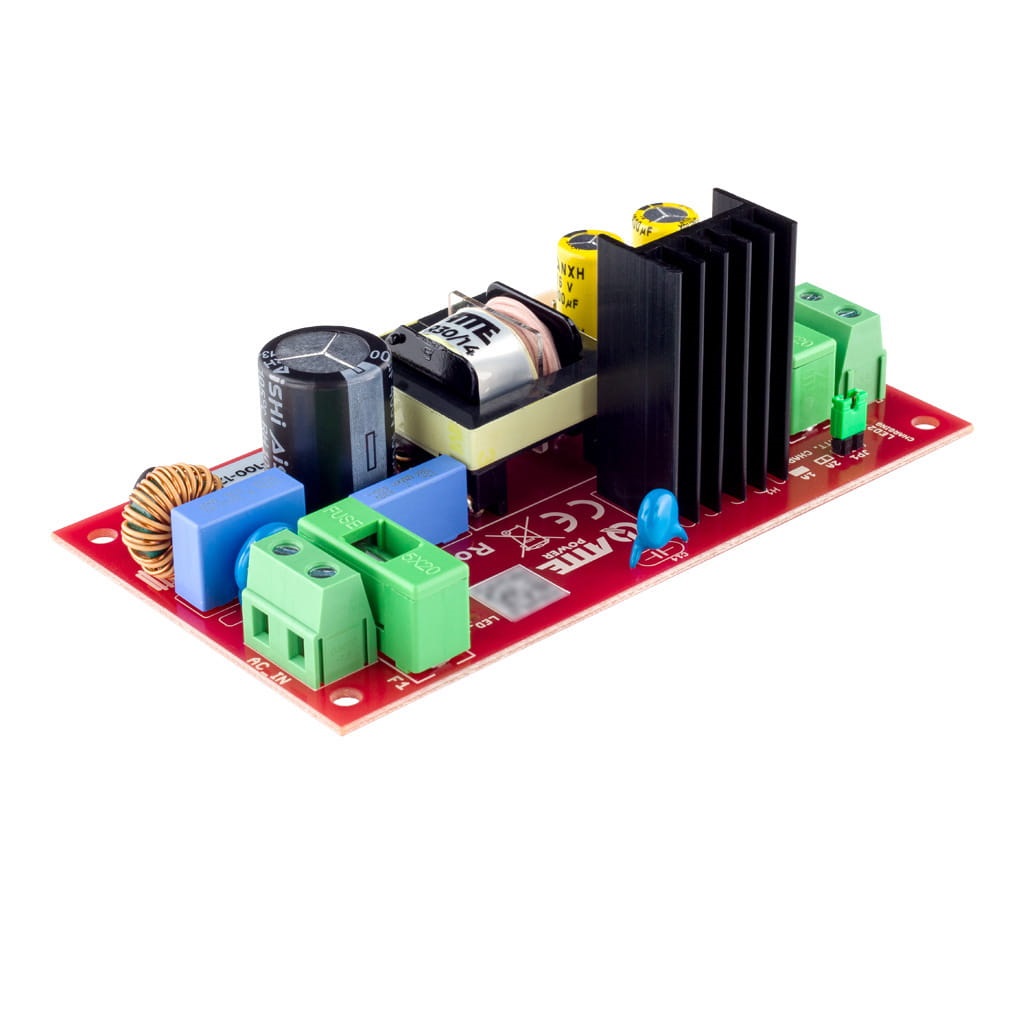

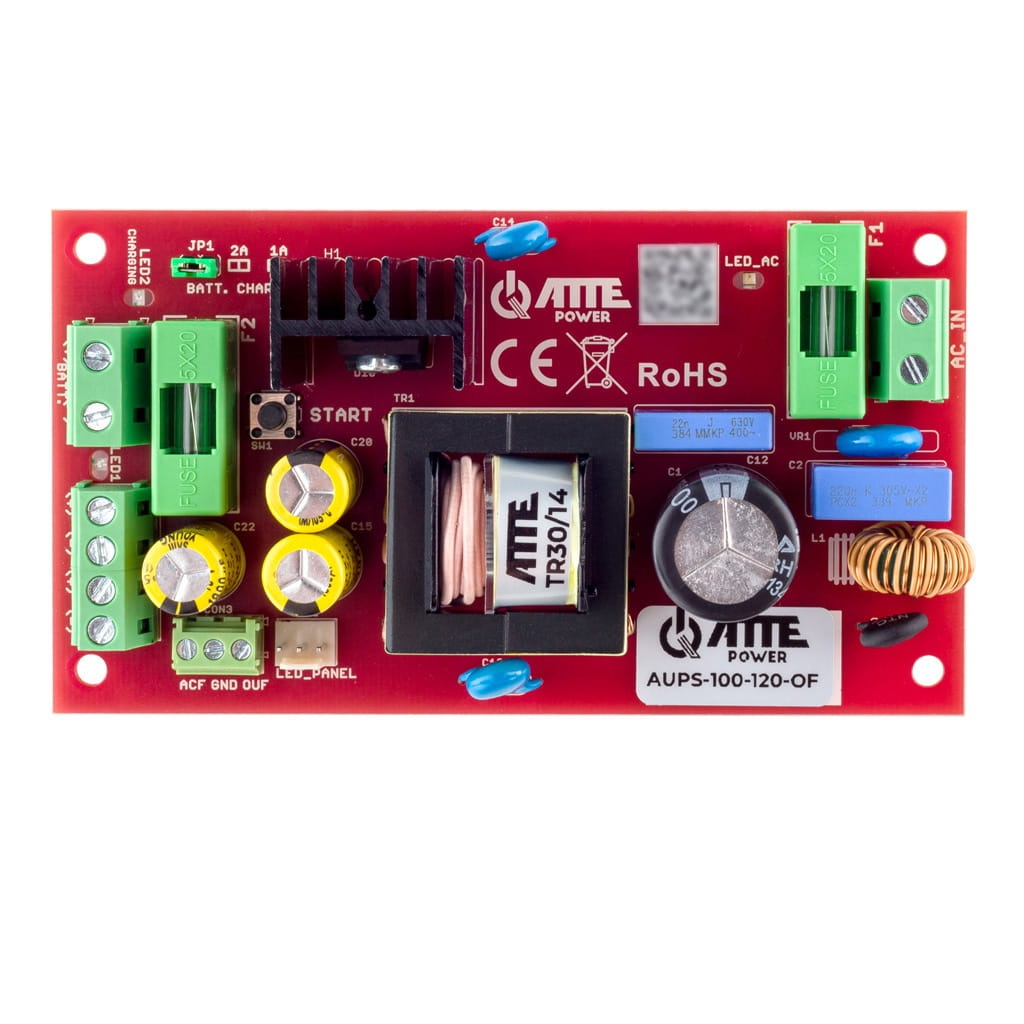

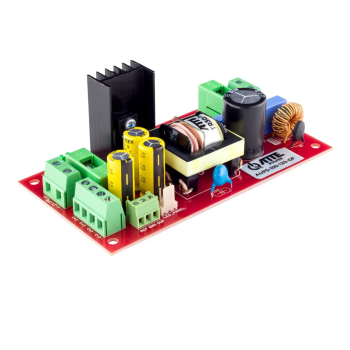

Zasilacz buforowy ATTE AUPS-100-120-OF SMPS 12V 8A 100W

To zasilacz buforowy 12 V do zabudowy, przeznaczony do zasilania urządzeń wymagających nieprzerwanej pracy oraz współpracy z akumulatorami SLA. Zapewnia ciągłość zasilania systemów monitoringu, alarmów i kontroli dostępu podczas zaniku napięcia sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie buforowe 12 V: dostarcza napięcie wyjściowe w zakresie 10,8–13,8 V DC przy mocy do 100 W i prądzie wyjściowym do 8 A.

✔️ Współpraca z akumulatorami SLA: obsługuje akumulatory AGM i żelowe, umożliwiając podtrzymanie pracy urządzeń podczas przerw w zasilaniu.

✔️ Uruchamianie z akumulatora: zasilacz może rozpocząć pracę nawet bez obecności napięcia sieciowego, wykorzystując energię zgromadzoną w akumulatorze.

✔️ Rozbudowane zabezpieczenia: wyposażony jest w zabezpieczenia przeciwzwarciowe, przeciążeniowe, termiczne i przepięciowe oraz chroni akumulator przed nadmiernym rozładowaniem, przeciążeniem i odwrotnym podłączeniem.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

✔️ Wysoka sprawność: sprawność na poziomie około 90% ogranicza straty energii oraz zmniejsza nagrzewanie się urządzenia podczas pracy.

✔️ Możliwość rozbudowy: współpracuje z dodatkowymi modułami umożliwiającymi zwiększenie napięcia wyjściowego, stabilizację napięcia lub rozbudowę liczby wyjść zasilających.

✔️ Moduł do zabudowy: konstrukcja Open Frame pozwala na montaż w dedykowanych obudowach ABOX oraz innych obudowach wyposażonych w systemowy raster montażowy 10,8 mm.


Zastosowania

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych elementów monitoringu podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz współpracujących z nimi urządzeń dzięki zasilaniu buforowemu z akumulatora.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, zamków elektromagnetycznych i innych urządzeń odpowiedzialnych za kontrolę wejść.

✔️ Instalacje wymagające ciągłości zasilania: przeznaczony do zasilania urządzeń, które muszą pracować również podczas przerw w dostawie energii elektrycznej.

✔️ Rozbudowane systemy zasilania 12 V: może zostać wyposażony w dodatkowy moduł bezpiecznikowy, umożliwiający zasilanie nawet ośmiu niezależnych obwodów.

✔️ Montaż w obudowach teletechnicznych: moduł Open Frame przeznaczony jest do instalacji w obudowach ABOX oraz innych obudowach wyposażonych w systemowy raster montażowy 10,8 mm.

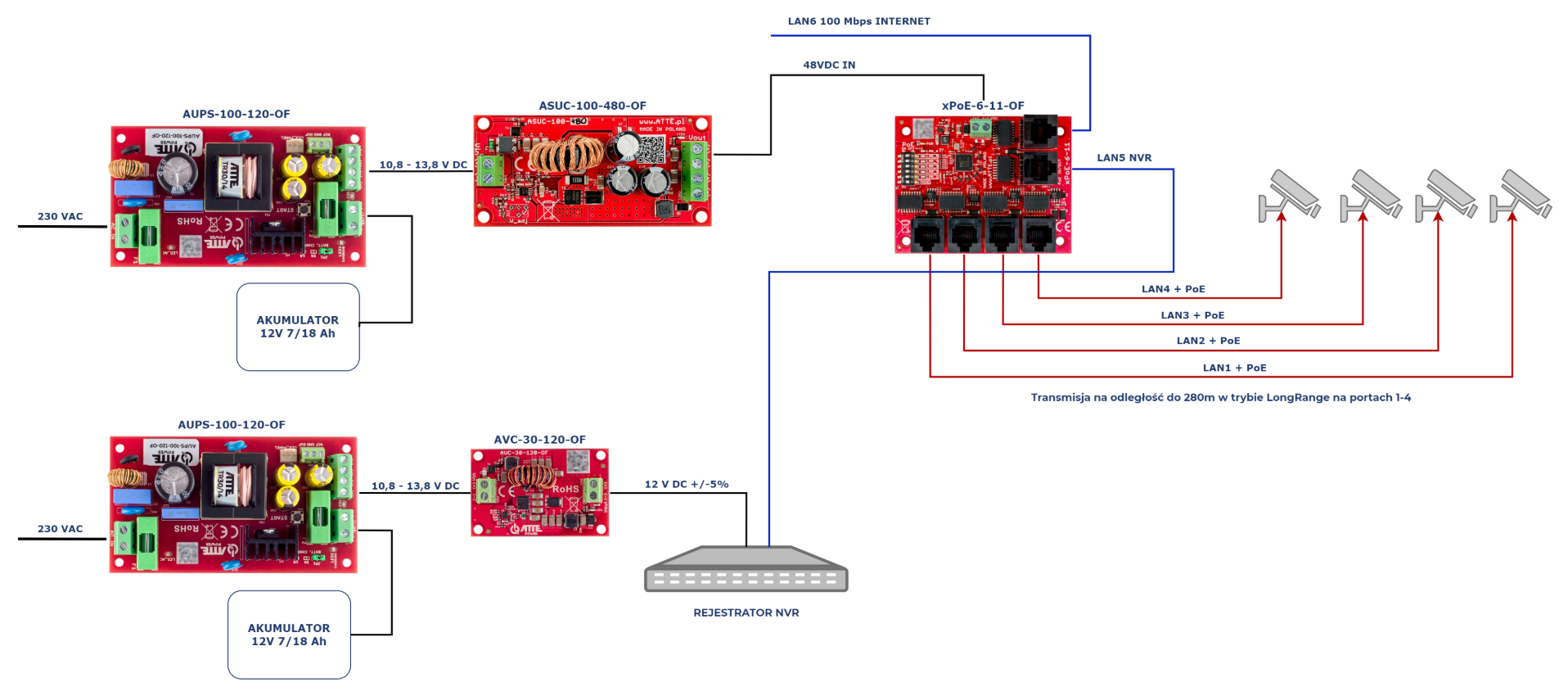

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 VDC

• 8 A – praca ciągła
• 10 A – maksymalnie podczas ładowania akumulatora

• 100 W – praca ciągła
• 120 W – maksymalnie podczas ładowania akumulatora

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz
• prąd ładowania akumulatora: 1 A lub 2 A (wybierany zworką JP1)

Wyjścia techniczne:

• OUF – brak napięcia +DC_OUT (NC)
• ACF – brak napięcia AC (NC)
• wyjścia typu otwarty kolektor, maksymalne obciążenie 50 mA (każde wyjście)

Zabezpieczenia:

• wejście zasilania:
  • bezpiecznik topikowy zwłoczny 3,15 A
• wyjście zasilacza:
  • elektroniczne zabezpieczenie przeciwzwarciowe 12 A z automatycznym powrotem po usunięciu zwarcia
  • podczas pracy z akumulatora: bezpiecznik topikowy 10 A
• obwód akumulatora:
  • zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem – bezpiecznik topikowy 10 A
  • zabezpieczenie przed głębokim rozładowaniem – odłączenie akumulatora przy napięciu poniżej 10,8 V z automatycznym powrotem po pojawieniu się zasilania sieciowego

Sygnalizacja:

• żółta dioda LED – obecność napięcia sieciowego
• zielona dioda LED – obecność napięcia wyjściowego
• czerwona dioda LED – ładowanie akumulatora

Uruchomienie:

• przycisk START umożliwiający uruchomienie zasilacza z akumulatora przy braku napięcia sieciowego

Pozostałe:

• konstrukcja: moduł do zabudowy (bez obudowy)
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• sprawność: 90% (100 W)
• temperatura pracy: od -25°C do +50°C
• wymiary: 118 × 65 × 45 mm
• waga: 0,15 kg

• zasilacz buforowy SMPS 12 V do zabudowy - 1 szt.
