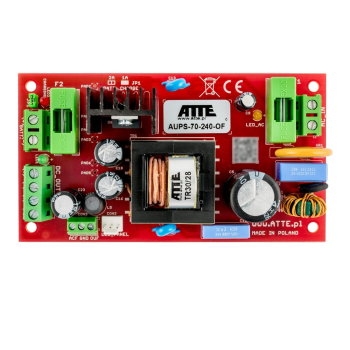

Zasilacz buforowy ATTE AUPS-70-240-OF SMPS 24V 3A 72W

Zasilacz buforowy 24 V DC w wersji modułowej (Open Frame) przeznaczony do zabudowy w systemach monitoringu, alarmowych i kontroli dostępu. Zapewnia podtrzymanie zasilania z akumulatorów podczas zaniku napięcia sieciowego oraz umożliwia łatwą integrację z istniejącą instalacją.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilacz buforowy 24 V / 72 W: zapewnia napięcie wyjściowe 21,6–27,6 V DC przy prądzie ciągłym do 3 A, umożliwiając zasilanie urządzeń wymagających napięcia 24 V.

✔️ Podtrzymanie zasilania z akumulatorów: współpracuje z dwoma akumulatorami SLA połączonymi szeregowo, dzięki czemu podłączone urządzenia mogą pracować również podczas zaniku napięcia sieciowego.

✔️ Moduł do zabudowy Open Frame: konstrukcja umożliwia montaż w różnych obudowach, szczególnie w systemowych obudowach serii ABOX oraz na dedykowanych blachach montażowych.

✔️ Wysoka sprawność zasilacza: sprawność na poziomie około 90% ogranicza straty energii oraz zmniejsza nagrzewanie się urządzenia podczas pracy.

✔️ Rozbudowane zabezpieczenia: chroni przed zwarciem, przeciążeniem, przegrzaniem, przepięciami oraz nadmiernym rozładowaniem i odwrotnym podłączeniem akumulatorów.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

✔️ Łatwy montaż w systemie ABOX: moduł jest przystosowany do montażu w obudowach i na blachach wyposażonych w otwory w rastrze 10,8 mm.

✔️ Możliwość dostosowania napięcia: po zastosowaniu odpowiednich przetwornic napięcie wyjściowe można dopasować do wymagań urządzeń zasilanych napięciem 12 V, 48 V lub 55 V.


Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych urządzeń monitoringu również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz urządzeń odpowiedzialnych za zabezpieczenie obiektu.

✔️ Systemy kontroli dostępu: sprawdza się jako źródło zasilania kontrolerów, elektrozaczepów i innych urządzeń pracujących z napięciem 24 V.

✔️ Instalacje wymagające zasilania awaryjnego: współpraca z dwoma akumulatorami SLA połączonymi szeregowo pozwala utrzymać pracę urządzeń podczas przerw w dostawie energii.

✔️ Zabudowa w obudowach ABOX: moduł jest przystosowany do montażu w obudowach i na blachach montażowych z systemowym rastrem 10,8 mm.

✔️ Instalacje wymagające innego napięcia: po zastosowaniu odpowiedniej przetwornicy napięcie wyjściowe można dostosować do wymagań urządzeń zasilanych napięciem 12 V, 48 V lub 55 V.

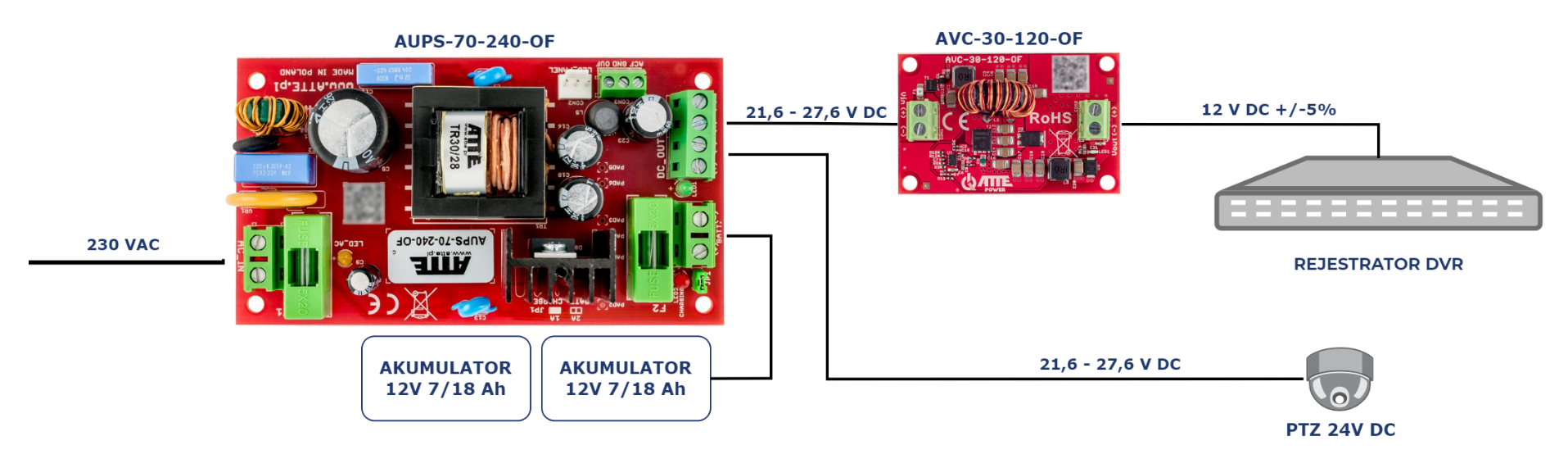

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 21,6–27,6 VDC

• 3 A – praca ciągła
• 5 A – maksymalny (podczas ładowania akumulatorów)

• 72 W – praca ciągła
• 120 W – maksymalna (podczas ładowania akumulatorów)

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciążeniowe 6 A (automatyczny powrót po zwarciu)
• bezpiecznik topikowy 3,15 A dla pracy z akumulatorami

• zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem
• bezpiecznik topikowy 3,15 A
• zabezpieczenie przed głębokim rozładowaniem (odłączenie akumulatorów przy napięciu poniżej 21,6 V z automatycznym powrotem po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia +DC_OUT (NC)
• ACF – brak napięcia AC (NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie przy braku zasilania AC:

• przycisk START

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

Pozostałe:

• konstrukcja: moduł do zabudowy (Open Frame)
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• temperatura pracy: od -25°C do +50°C
• wymiary: 118 × 65 × 45 mm
• waga: 0,15 kg

• Zasilacz buforowy AUPS-70-240-OF (moduł do zabudowy) - 1 szt.
