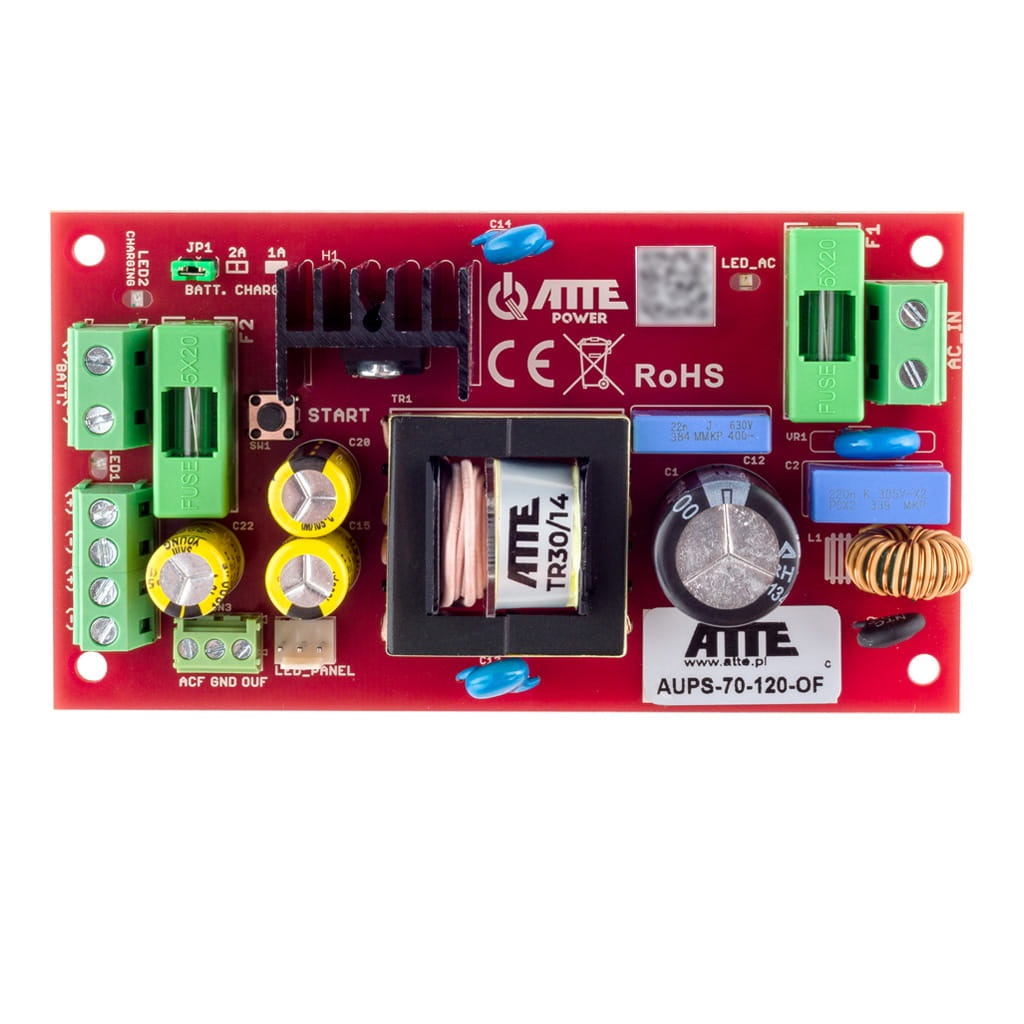

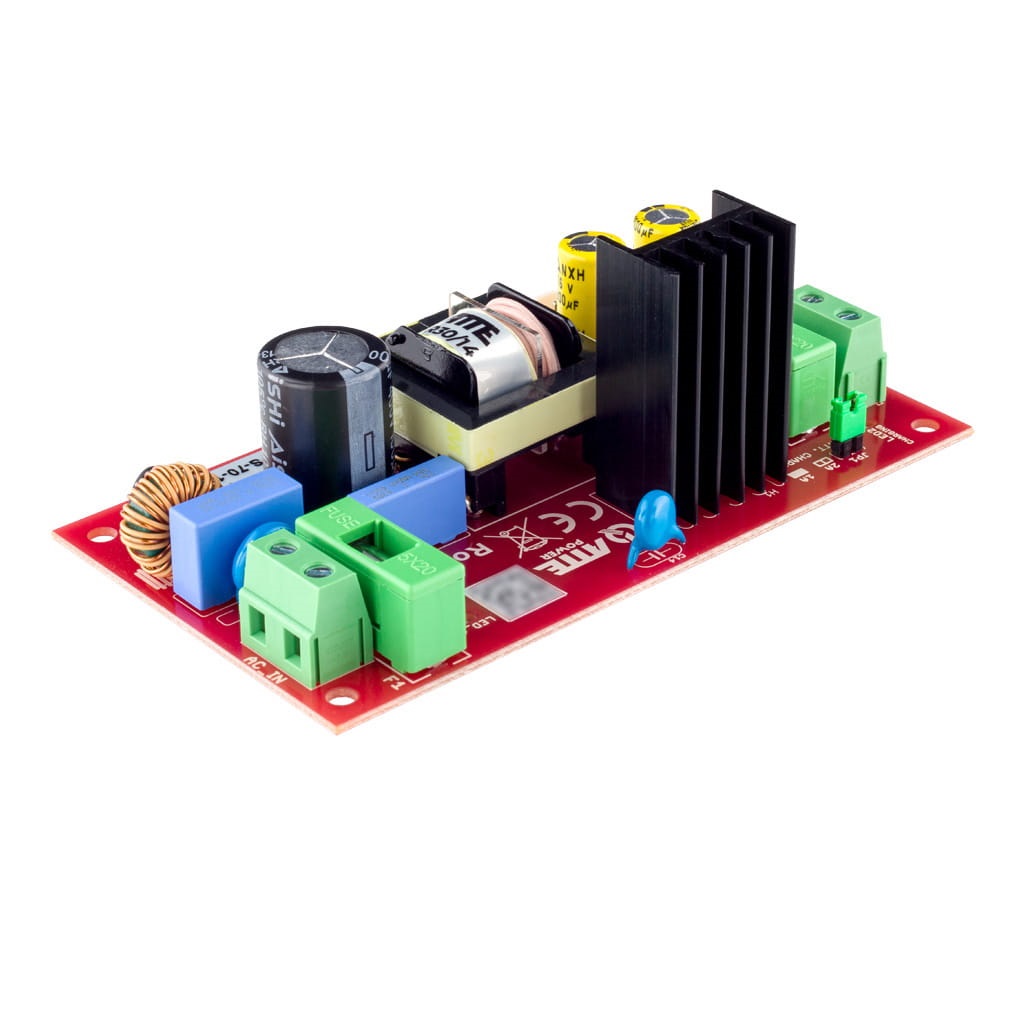

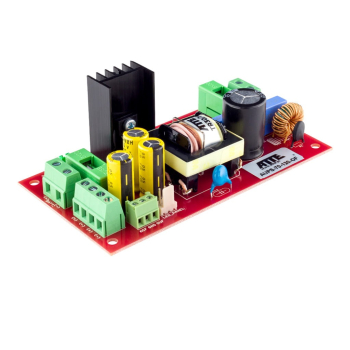

Zasilacz buforowy ATTE AUPS-70-120-OF SMPS 12V 6A 72W

Zasilacz buforowy 12 V DC w wersji modułowej (Open Frame) przeznaczony do zabudowy w obudowach systemów monitoringu, alarmowych i kontroli dostępu. Zapewnia podtrzymanie zasilania z akumulatora podczas zaniku napięcia sieciowego oraz umożliwia łatwą integrację z istniejącą instalacją.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilacz buforowy 12 V / 72 W: zapewnia napięcie wyjściowe 10,8–13,8 V DC przy prądzie ciągłym do 6 A, umożliwiając zasilanie urządzeń wymagających stabilnego napięcia.

✔️ Podtrzymanie pracy z akumulatora: współpracuje z akumulatorami SLA, dzięki czemu podłączone urządzenia mogą pracować również podczas przerw w dostawie energii.

✔️ Moduł do zabudowy Open Frame: konstrukcja umożliwia montaż w różnych obudowach, szczególnie w systemowych obudowach serii ABOX oraz na dedykowanych blachach montażowych.

✔️ Wysoka sprawność zasilacza: sprawność na poziomie około 90% ogranicza straty energii oraz zmniejsza nagrzewanie się urządzenia podczas pracy.

✔️ Rozbudowane zabezpieczenia: chroni przed zwarciem, przeciążeniem, przegrzaniem, przepięciami oraz nadmiernym rozładowaniem i nieprawidłowym podłączeniem akumulatora.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

✔️ Łatwy montaż w systemie ABOX: moduł jest przystosowany do montażu w obudowach i na blachach wyposażonych w otwory w rastrze 10,8 mm.

✔️ Możliwość rozbudowy: zasilacz można wyposażyć w dodatkowe moduły zwiększające napięcie wyjściowe, stabilizujące napięcie lub rozszerzające liczbę zabezpieczonych wyjść zasilania.


Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych elementów monitoringu, również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz urządzeń odpowiedzialnych za ochronę obiektu.

✔️ Systemy kontroli dostępu: sprawdza się jako źródło zasilania kontrolerów i innych urządzeń zarządzających dostępem do budynków.

✔️ Zabudowa w obudowach ABOX: moduł został przystosowany do montażu w obudowach i na blachach montażowych wyposażonych w otwory systemowe o rastrze 10,8 mm.

✔️ Modernizacja istniejących instalacji: umożliwia rozbudowę systemów o zasilanie buforowe bez konieczności wymiany całej obudowy.

✔️ Instalacje wymagające zasilania awaryjnego: współpraca z akumulatorami SLA pozwala utrzymać pracę urządzeń podczas przerw w dostawie energii elektrycznej.

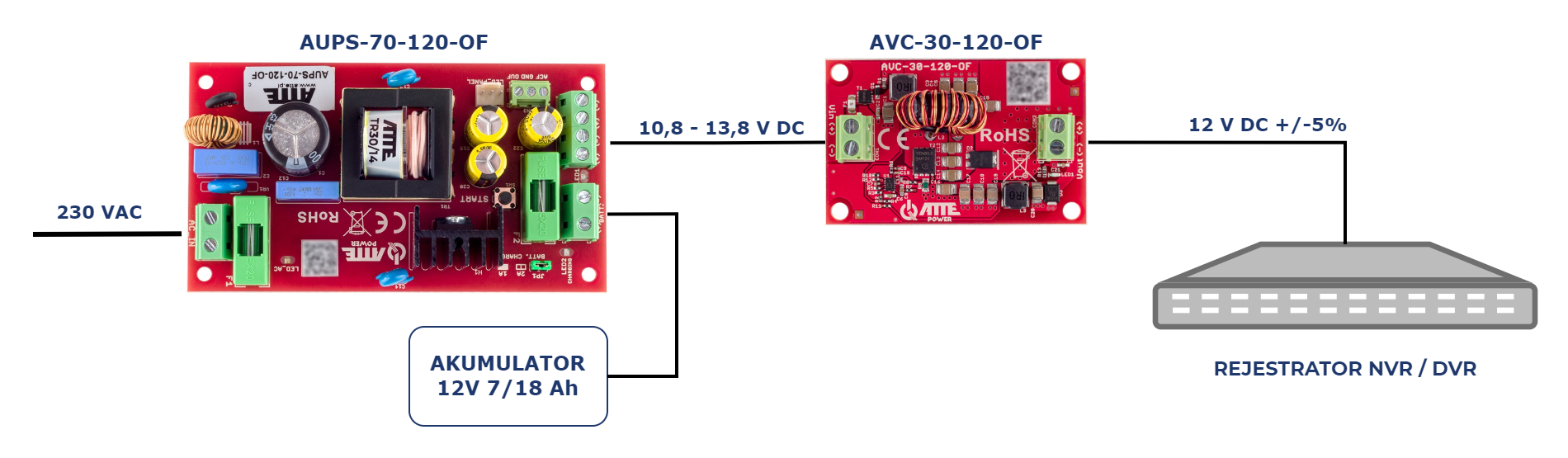

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 VDC

• 6 A – praca ciągła
• 8 A – maksymalny (podczas ładowania akumulatora)

• 72 W – praca ciągła
• 96 W – maksymalna (podczas ładowania akumulatora)

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciążeniowe 12 A (automatyczny powrót po zwarciu)
• bezpiecznik topikowy 6,3 A dla pracy z akumulatorem
• obwód akumulatora:
  • zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem
  • bezpiecznik topikowy 6,3 A
  • zabezpieczenie przed głębokim rozładowaniem (odłączenie akumulatora przy napięciu poniżej 10,8 V z automatycznym powrotem po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia +DC, wyjście OUT (NC)
• ACF – brak napięcia AC, wyjście AC (NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie przy braku zasilania AC:

• przycisk START

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

Pozostałe:

• konstrukcja: moduł do zabudowy (Open Frame)
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• temperatura pracy: od -25°C do +50°C
• wymiary: 118 × 65 × 45 mm
• waga: 0,15 kg

• Zasilacz buforowy AUPS-70-120-OF - 1 szt.
