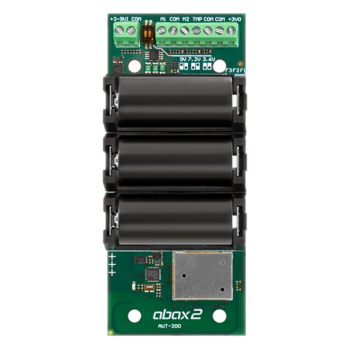

Bezprzewodowy uniwersalny transmitter Satel AUT-200 (Wireless Universal Transmitter) do systemu ABAX 2

Integracja przewodowych czujek z systemem ABAX 2

• możliwość podłączenia przewodowych czujek alarmowych do systemu bezprzewodowego ABAX 2
• współpraca z kontrolerami ACU-220 i ACU-280 (wersja oprogramowania 6.09 lub nowsza) oraz retransmiterem ARU-200
• urządzenie zajmuje 2 pozycje na liście urządzeń bezprzewodowych:
  • pozycja 1: stan wejść M1 i TMP i czujnik przemieszczenia
  • pozycja 2: stan wejścia M2
• opcja: może zajmować tylko 1 pozycję

Dwukierunkowa komunikacja radiowa

• szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868 MHz (standard AES)
• dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami w paśmie częstotliwości 868 MHz
• odporność na zakłócenia i interferencje sygnału
• połączenia z kontrolerem w regularnych odstępach czasu (komunikacja okresowa)

Sygnalizacja alarmowa

• po otwarciu wejścia M1 lub M2.
• po otwarciu wejścia TMP (alarm sabotażowy)
• po wykryciu przemieszczenia transmitera (alarm sabotażowy) – opcjonalnie, jeżeli włączona jest detekcja przemieszczenia transmitera.

Wyjścia urządzenia

• 2 wejścia NC do podłączenia czujki
• dodatkowe wejście NC (TMP) do podłączenia ochrony sabotażowej czujki
• wyjście zasilania 3V DC

Tryby pracy urządzenia

• aktywny - natychmiastowa wysyłka informacji o alarmie
• pasywny - natychmiastowa wysyłka informacji tylko o alarmach sabotażowych, co wydłuża czas pracy baterii

• tryb oszczędzania energii (ECO) - okresowa komunikacja odbywa się co 3 minuty, co wydłuża czas pracy baterii nawet 4-krotnie
• tryb testowy - do testowania urządzenia, z wykorzystaniem wskaźnika LED

Wbudowany czujnik temperatury

• pomiar temperatury w zakresie od -10°C do +55°C
• dodatkowa diagnostyka warunków pracy urządzenia

Sygnalizacja LED

• włączeniu transmitera – krótki błysk
• zapamiętaniu położenia przez transmiter – świeci przez 1 sekundę
• awarii – szybko miga

• okresową komunikację – krótki błysk
• alarm – świeci przez 2 sekundy

Zasilanie i kontrola stanu urządzenia

• może być zasilany z baterii (do 3 sztuk baterii CR123A 3V) albo ze źródła zewnętrznego (3,6...9 V DC z ograniczeniem prądowym do 0,5 A). Nie wolno równocześnie instalować baterii i podłączać zasilania zewnętrznego
• kontrola stanu baterii i zasilania zewnętrznego
• możliwość współpracy z zasilaczem Satel APS-055 (brak w zestawie)
• zdalna aktualizacja oprogramowania
• zdalne konfigurowanie
• czujnik przemieszczenia (ochrona sabotażowa)

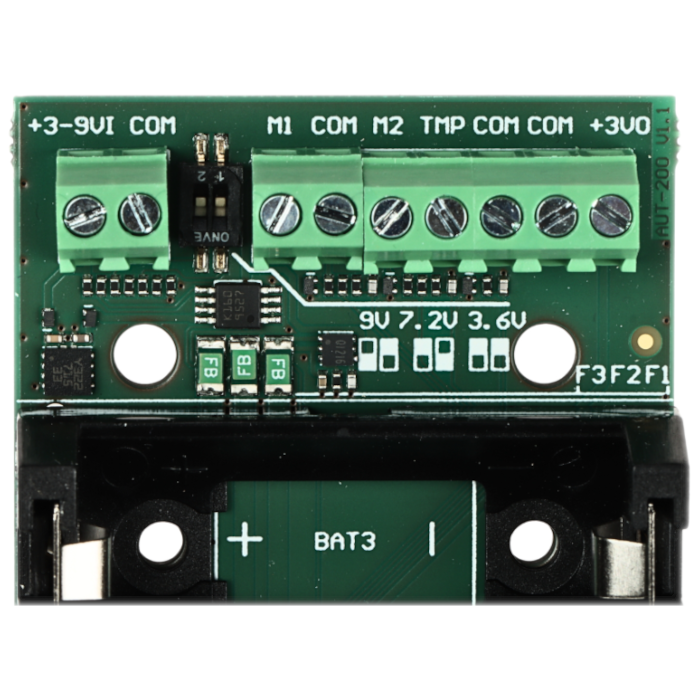

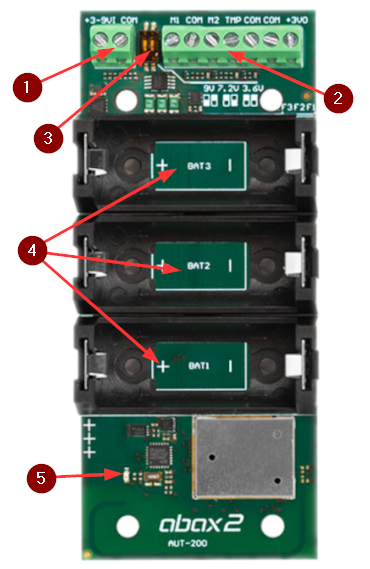

Płytka elektroniki

• +3-9VI - wejście zasilania 3,6...9 V DC
• COM - masa

• M1 - wejście do podłączenia przewodowej czujki NC
• M2 - wejście do podłączenia przewodowej czujki NC
• TMP - wejście sabotażowe (NC)
• COM - masa
• +3VO - wyjście zasilania 3 V DC

Specyfikacja techniczna:

• pasmo częstotliwości pracy: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 2000m (ACU-220), do 1600m (ACU-280)
• zasilanie z baterii: CR123A 3V
• oczekiwany czas pracy baterii: do 5 lat
• pobór prądu w stanie gotowości z baterii: 82 µA
• napięcie zgłoszenia słabej baterii: 2,75V
• napięcie zasilania (zasilanie zewnętrzne): 3,6...9 V DC
• maksymalny pobór prądu z zasilacza: 30 mA
• napięcie zgłoszenia awarii zasilania zewnętrznego zasilanie: 5,4V (zasilanie 9V), 4,3V (zasilanie 7,2V), 3,2V (zasilanie 3,6V)
• wyjście zasilania: 30 mA / 3V DC
• spełniane normy: EN 50130-4, EN 50130-53
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• wymiary: 43 x 102 x 19 mm (bez baterii), 43 x 102 x 22 mm (z zainstalowanymi bateriami)
• waga: 80g

• transmitter Satel AUT-200 (Wireless Universal Transmitter) - 1 szt;
• bateria CR123A 3V - 3 szt;
• instrukcja skrócona.
