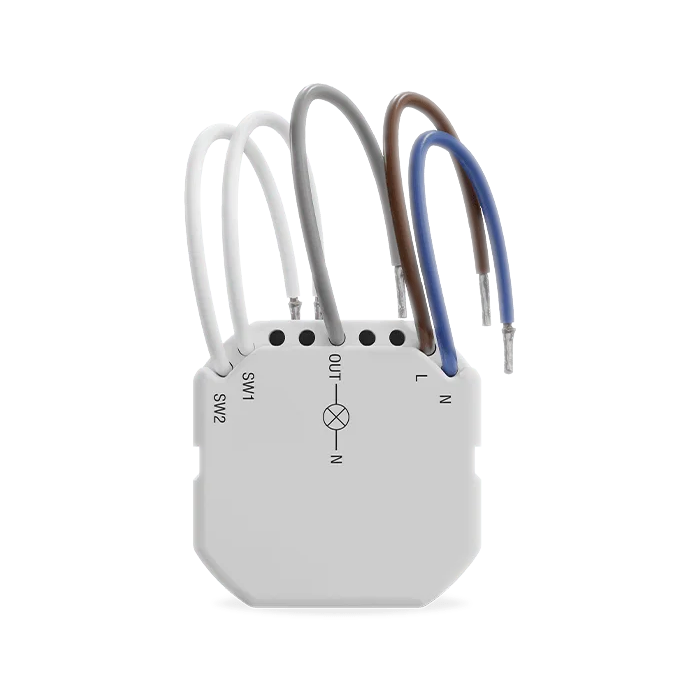

BEZPRZEWODOWY ŚCIEMNIACZ OŚWIETLENIA 230V SATEL ADC-200 (Smart Dimmer)

Charakterystyka działania

• umożliwia sterowanie oświetleniem (włączanie / wyłączanie / ściemnianie / rozjaśnianie)
• automatyczna detekcja podłączonego obciążenia
• sterowanie pracą urządzeń za pomocą tradycyjnych przycisków na ścianie, pilota zdalnego sterowania (Smart Keyfob, brak w zestawie), przycisku (Smart Button, brak w zestawie) lub aplikacji mobilnej Be Wave (na system Android / iOS)
• sterowanie zdalne lub sterowanie lokalne przy użyciu wejść sterujących
• obsługiwane źródła światła: tradycyjne żarówki żarowe, żarówki halogenowe, żarówki LED, źródła światła zasilane przez transformator elektroniczny lub magnetyczny
• płynna regulacja jasności oświetlenia
• pamięć ustawionego poziomu jasności
• współpraca z kontrolerami ACU-220 / ACU-280 / Smart HUB / Smart HUB Plus / Smart HUB Plus LV oraz retransmiterem ARU-200 (Smart Repeater)
• zasięg komunikacji radiowej (w terenie otwartym): do 800 m
• szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868 MHz (standard AES)

Wejścia i wyjścia

• 1 kanał wyjściowy - możliwość sterowania 1 urządzeniem lub grupą (łączna moc max. 150W)
• 2 wejścia sterujące:
  • możliwość podłączenia przycisku dzwonkowego lub przełącznika,
  • sterowanie lokalne oświetleniem,
  • możliwość sterowania dowolnymi urządzeniami w systemie.

Aktualizacja i montaż

• automatyczna aktualizacja oprogramowania
• programowe zabezpieczenie przed przeciążeniem i przegrzaniem
• montaż w puszkach elektroinstalacyjnych podtynkowych i natynkowych o minimalnej średnicy 60 mm

Wszechstronność zastosowań

Inteligentne dopasowanie

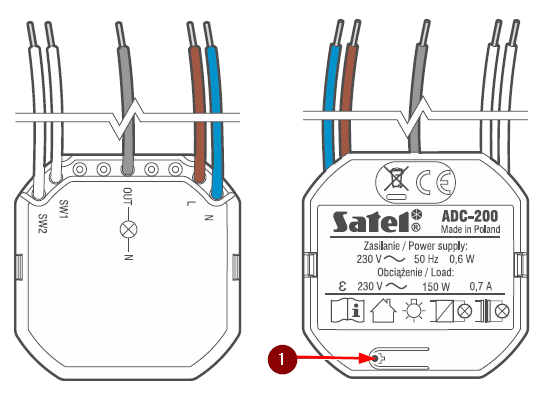

Podłączenie sterownika

• N [niebieski] - do połączenia z przewodem neutralnym zasilania 230 V AC.
• L [brązowy] - do połączenia z przewodem fazowym zasilania 230 V AC.
• OUT [szary] - wyjście sterujące oświetleniem.
• SW1 [biały] - wejście sterujące 1.
• SW2 [biały] - wejście sterujące 2.

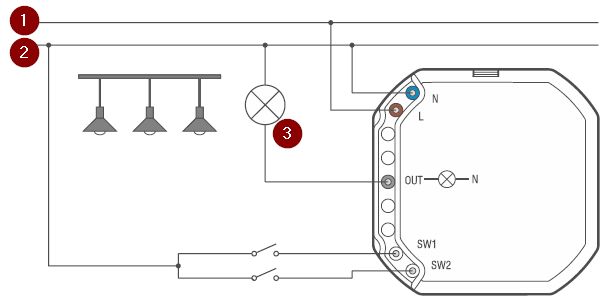

1. L - faza (wejście, 230V AC)
2. N - neutralny
3. Obciążenie (min. 1W, max. 150W)

• Wejścia ściemniacza nie są separowane galwanicznie.
• Nie instaluj ściemniacza na zewnątrz.
• Zainstaluj ściemniacz w puszce elektroinstalacyjnej (min. średnica 60 mm lub puszce z kieszenią).
• Do sterownika możesz podłączyć silnik 230V AC rolety / żaluzji z wyłącznikami krańcowymi. Pobór prądu przez silnik nie może przekraczać 1,7A.
• Do ściemniacza możesz podłączyć źródła światła zasilane 230V AC (tradycyjne żarówki żarowe, żarówki halogenowe, żarówki LED) lub źródła światła zasilane przez transformator elektroniczny lub magnetyczny.
• Nie podłączaj do ściemniacza równocześnie różnych typów obciążenia.
• Jeżeli podłączasz do ściemniacza żarówkę LED, upewnij się, że jest ona ściemnialna.
• Nie podłączaj więcej niż jednego transformatora do wyjścia ściemniacza.
• Nie podłączaj do ściemniacza obciążeń większych niż 7A / 150W.
• Do wejść ściemniacza możesz podłączyć przycisk dzwonkowy lub przełącznik przeznaczony do instalacji elektrycznych 230V. Zaleca się podłączenie przycisku dzwonkowego, ponieważ oferuje on większą funkcjonalność.

• pasmo częstotliwości pracy: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 800 m
• napięcie zasilania: 230V AC / 50Hz
• pobór prądu: 0,6W (w stanie gotowości), 1W (max.)
• min. obciążenie: 1W / 230V AC
• max. obciążenie: 0,7A / 150W / 230V AC
• spełniane normy: EN 50130-4, EN 50130-5
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C ... +55°C
• max. wilgotność: 93% (±3%)
• wymiary: 47 x 47 x 22 mm
• waga: 33 g

• bezprzewodowy sterownik Satel ADC-200 (Smart Dimmer) - 1 szt;
• instrukcja.
