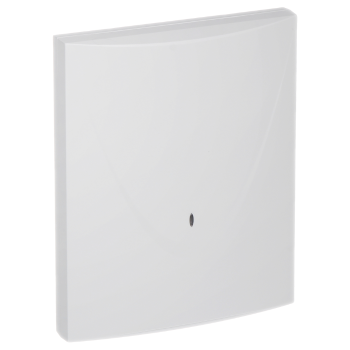

EKSPANDER WEJŚĆ I WYJŚĆ PRZEWODOWYCH SATEL ACX-220 (Multi Extender)

Charakterystyka działania

• dołączanie urządzeń przewodowych do systemu ABAX 2 lub BE WAVE
• współpraca z kontrolerami ACU-220 / ACU-280 / Smart HUB / Smart HUB Plus / Smart HUB Plus LV, retransmiterem ARU-200 (Smart Repeater) oraz centralą INTEGRA 128-WRL
• zasięg komunikacji radiowej w otwartej przestrzeni: do 1300 m
• 4 programowalne wejścia:
  • obsługa czujek typu NO i NC,
  • obsługa konfiguracji EOL i 2EOL.
• 4 wyjścia przekaźnikowe
• szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868 MHz (standard AES)
• dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami w paśmie częstotliwości 868 MHz
• zdalna konfiguracja i aktualizacja urządzenia
• styk sabotażowy wykrywający otwarcie obudowy
• zasilanie napięciem 12V DC
• złącze do podłączenia zasilacza SATEL (np. APS-412, brak w zestawie)

Stwórz kompletny smart system

Jakie rozwiązania można zintegrować z Be Wave?

Szerokie możliwości integracji

Automatyczne sterowanie urządzeniami

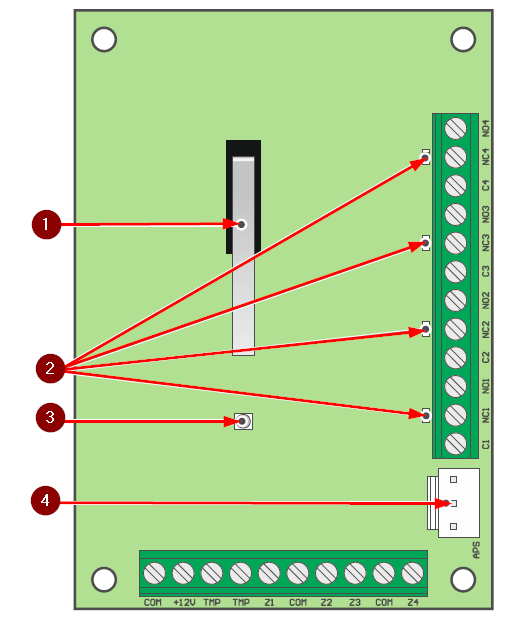

Instalacja i montaż ekspandera

1. styk sabotażowy
2. wskaźniki LED pokazujące stan wyjść przekaźnikowych (nie świeci - wyjście wyłączone; świeci - wyjście włączone)
3. wskaźnik LED pokazujący komunikację z kontrolerem (pojedyncze mignięcie)
4. złącze APS do podłączenia zasilacza firmy SATEL (np. APS-412, brak w zestawie)

• COM - masa
• +12V - wejście zasilania / wyjście zasilania +12V DC, gdy ekspander zasilany jest z zasilacza podłączonego do złącza APS
• TMP - wyjście sabotażowe (NC)
• Z1…Z4 - wejście
• C1...C4 - styk wspólny wyjścia przekaźnikowego
• NC1...NC4 - styk normalnie zamknięty wyjścia przekaźnikowego
• NO1...NO4 - styk normalnie otwarty wyjścia przekaźnikowego

• Nie instaluj ekspandera na zewnątrz.
• Do zasilania ekspandera użyj zasilacza 12V DC (np. zasilacza APS-412, brak w zestawie).
• Nie wolno podłączać zasilania równocześnie do złącza APS i zacisków.
• Do podłączenia urządzeń do zacisków ekspandera użyj przewodów giętkich o przekroju 0,5-0,75 mm².
• Ze względu na specyfikę komunikacji radiowej, nie zaleca się wykorzystywania ekspandera w zastosowaniach, które wymagają szybkiego przełączania stanu wyjścia.

1. Podłączenie czujki do wejść ekspandera w konfiguracji EOL.
2. Podłączenie czujki do wejść ekspandera w konfiguracji EOL.
3. Podłączenie czujki do wejść ekspandera w konfiguracji 2EOL.
4. Ekspander ACX-220 (Multi Extender)
5. Rezystor 2,2 kΩ
6. Rezystor 1,1kΩ
7. Alarm
8. Tamper

1. Poluzuj wkręty blokujące pokrywę obudowy i zdejmij pokrywę.

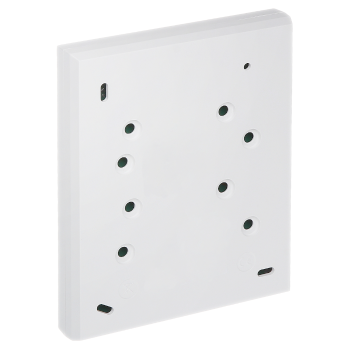

2. Przyłóż podstawę obudowy do ściany i zaznacz położenie otworów montażowych.
3. Wywierć w ścianie otwory na kołki montażowe. Zastosuj kołki odpowiednio dobrane do podłoża (inne do betonu lub cegły, inne do gipsu itp.).
4. Wykonaj w podstawie obudowy otwór / otwory na kabel / kable.
5. Przeprowadź kabel / kable przez wykonany otwór / otwory.
6. Przykręć podstawę obudowy do ściany.
7. Jeżeli ekspander ma zgłaszać otwarcie obudowy (sabotaż), połącz wyjście sabotażowe z jednym z wejść ekspandera (jeden z zacisków TMP połącz z zaciskiem wejścia, a drugi zacisk TMP z zaciskiem COM). Pamiętaj, żeby odpowiednio skonfigurować ustawienia tego wejścia w aplikacji Be Wave. Ekspander musi zgłaszać otwarcie obudowy (sabotaż), jeżeli ma spełniać wymagania normy EN 50131 dla Grade 2.
8. Podłącz czujki do wejść ekspandera. Jeżeli czujka ma pracować w konfiguracji EOL, użyj rezystora 2,2 kΩ (rys. 1 i 2). Jeżeli czujka ma pracować w konfiguracji 2EOL, użyj 2 rezystorów 1,1 kΩ (rys. 3).
9. Podłącz urządzenia do wyjść ekspandera.
10. W zależności od wybranego sposobu zasilania ekspandera, podłącz zasilacz do złącza APS albo podłącz przewody zasilania do zacisków +12V i COM.
11. Uruchom aplikację Be Wave i dodaj ekspander do systemu. Kiedy wyświetlone zostanie polecenie włączenia urządzenia, włącz zasilanie ekspandera.
12. Załóż pokrywę i zablokuj ją przy pomocy wkrętów.

• pasmo częstotliwości pracy: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 1300 m
• wyjścia przekaźnikowe (obciążenie rezystancyjne): 1000 mA / 24V DC
• spełniane normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C...+55°C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC
• pobór prądu: 35 mA (w stanie gotowości), 120 mA (max.)
• wymiary: 126 x 158 x 32 mm
• waga: 204 g

• ekspander Satel ACX-220 (Multi Extender) - 1 szt;
• instrukcja.
