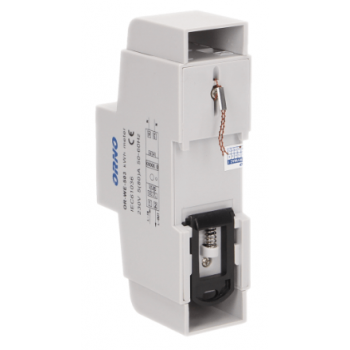

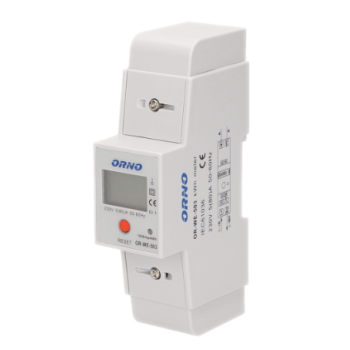

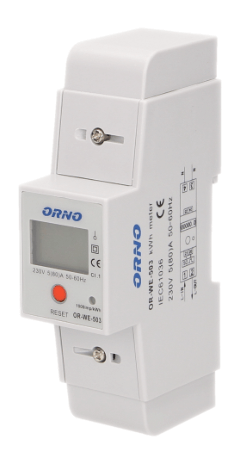

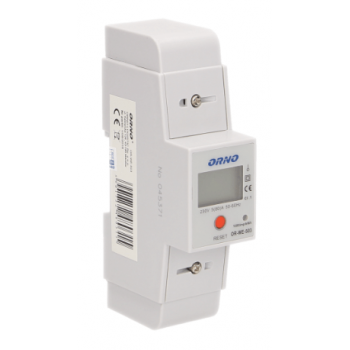

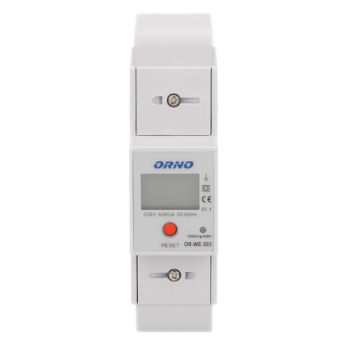

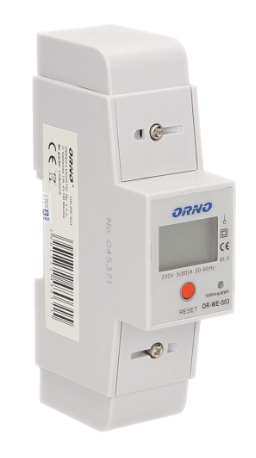

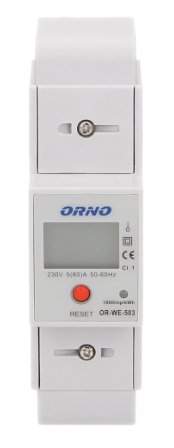

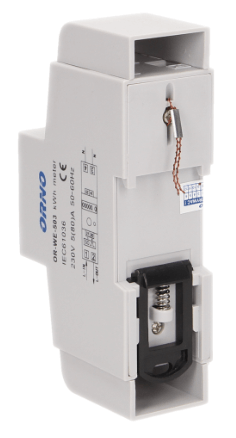

1-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ ORNO OR-WE-503 80A + WSKAŹNIK + WYJŚCIE IMPULSOWE

1-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ ORNO OR-WE-503 80A + WSKAŹNIK + WYJŚCIE IMPULSOWE

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: OR-WE-503

Kod EAN: 5901752480315

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 103,50 zł

Cena netto: 84,15 zł

Cena katalogowa: 154,49 zł

Oszczędzasz: 50,99 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Wskaźnik zużycia energii elektrycznej ORNO OR-WE-503 służy do pomiaru mocy czynnej w układzie jednofazowym (wskazania w jednostkach metrycznych kWh).

Jak działa urządzenie? Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną a jej wartość wskazywana jest przez wyświetlacz LCD (5+1). Posiada dodatkowy wskaźnik z możliwością kasowania.

Wyjście impulsowe typu OC:

napięcie: 27V
prąd: ≤ 27mA
impuls=90 ms
maksymalna długość przewodów: 20 m
połączenie do zacisków 20 i 21
max napięcie: 60VDC
max prąd: 50mA

Schemat podłączenia:

alt

Specyfikacja techniczna:

wyświetlacz: LCD 5+1=00000,0 kWh
częstotliwość impulsów: 1000 imp/kWh
dokładność pomiaru: klasa 1
dodatkowy wskaźnik z możliwością kasowania
sygnalizacja impulsów: czerwona dioda LED
podłączenie: zaciski śrubowe max. 6 mm2
temperatura pracy: -20 st. C ... +65 st. C
wilgotność: do 95% max.
stopień ochrony: IP20
montaż: szyna 35 mm
prąd: 5(80)A
zasilanie: 230V AC, 50/60Hz
zużycie energii: ≤8VA, ≤0,4W
wymiary: 36.5 x 129 x 65 mm
waga netto: 0,18 kg

Oznaczenie - Prąd 5 (80) A

5 A - prąd tzw. bazowy, przy którym została określona klasa dokładności licznika odnosi się ona do obciążenia licznika prądem o natężeniu 5 A

(80) A - stałe, maksymalne obciążenie licznika (podawane dla jednej fazy)

W zestawie:

licznik energii Orno OR-WE-503 - 1 szt;
instrukcja obsługi.
