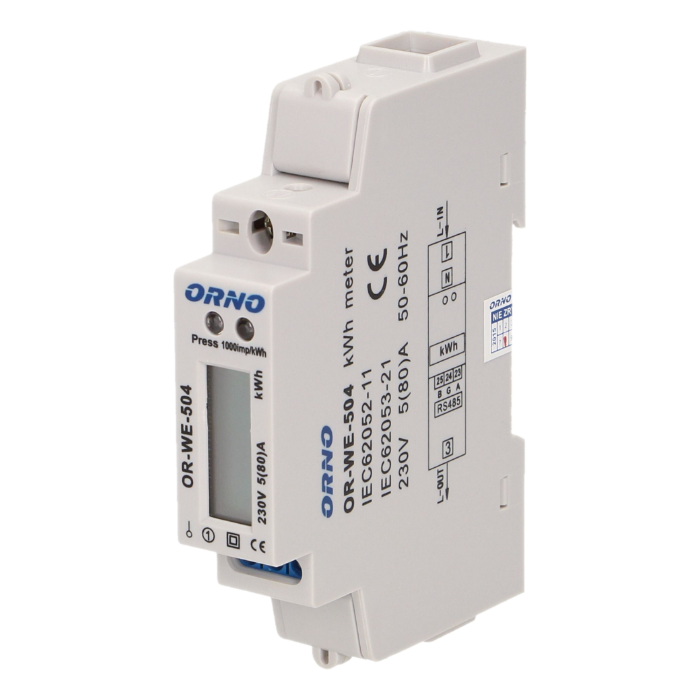

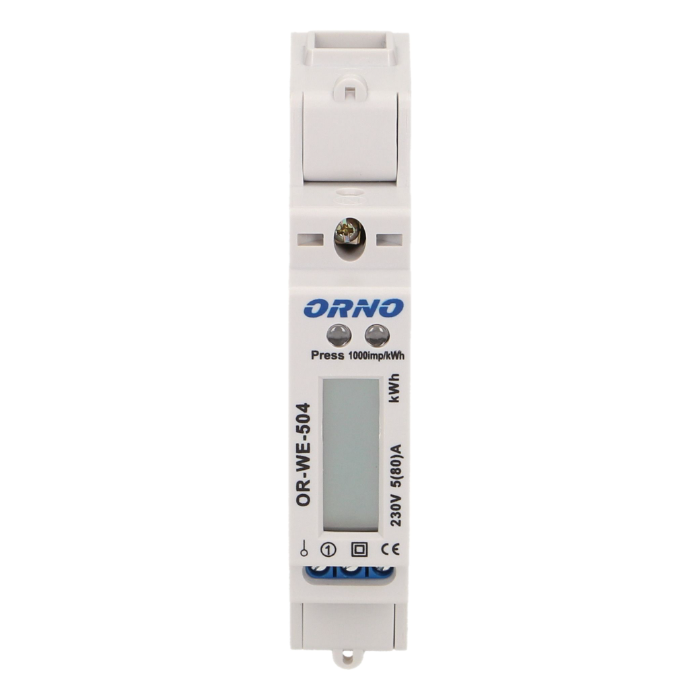

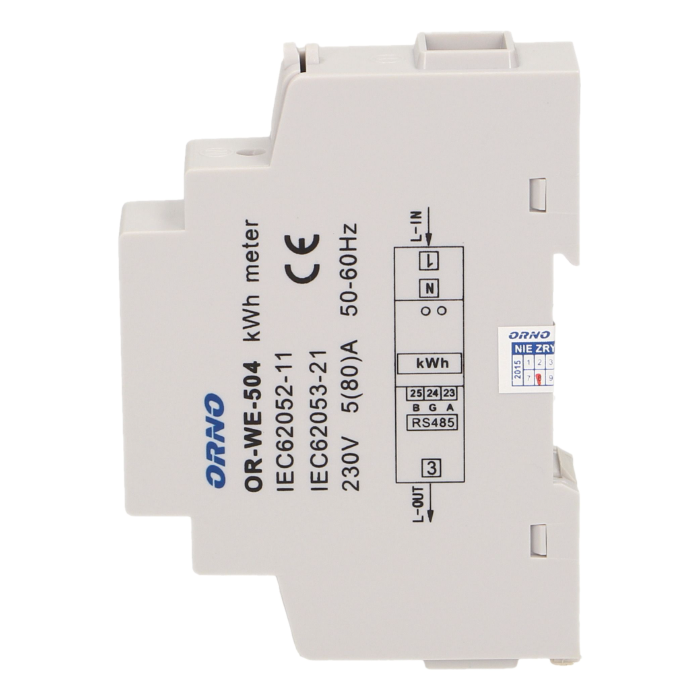

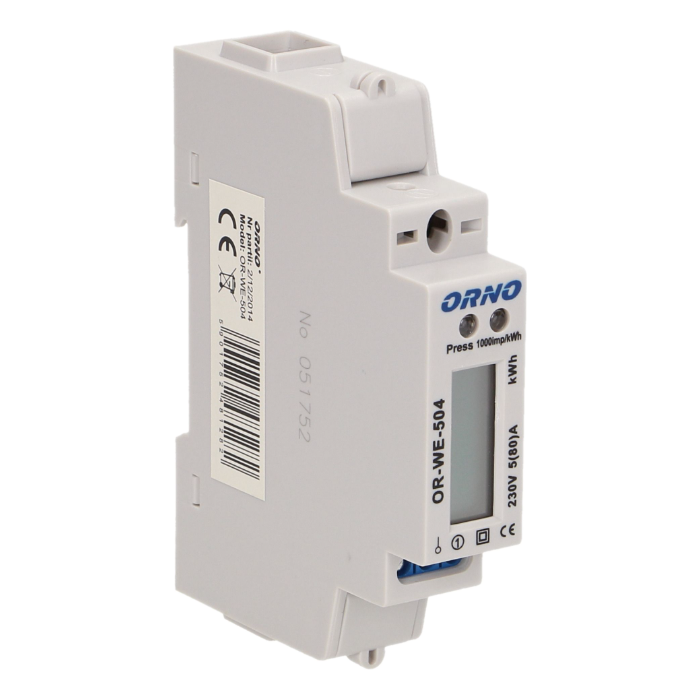

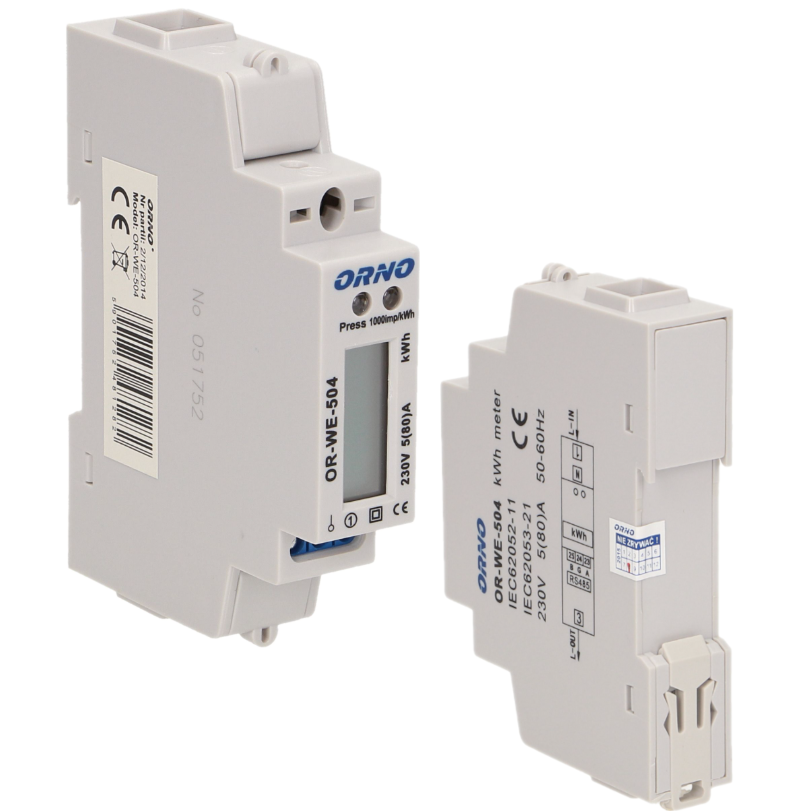

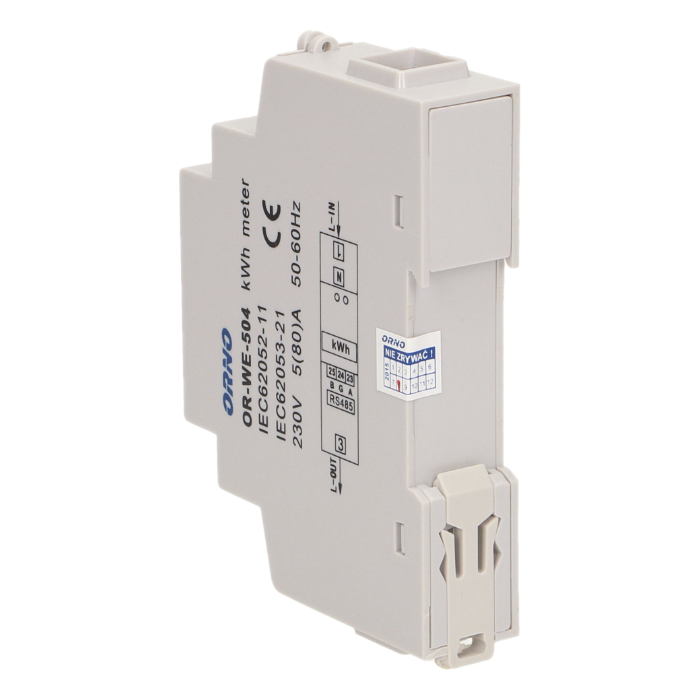

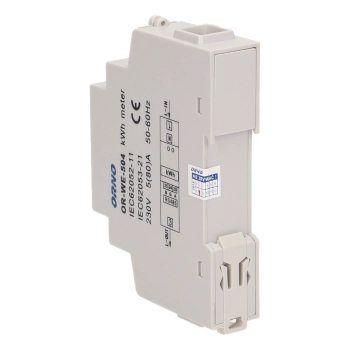

1-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ ORNO OR-WE-504 80A + PORT RS-485
Dostępność: Dostępny
Koszt wysyłki: od 12,99 zł
Numer katalogowy: OR-WE-504
Kod EAN: 5901752481282
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Do pobrania (2)
Wskaźnik zużycia energii elektrycznej Orno OR-WE-504 służy do monitorowania zużycia energii elektrycznej prądu zmiennego jednofazowego w układzie bezpośrednim oraz rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, przez przewodową sieć standardu RS-485 (obsługujący protokół Modbus). Pobór energii w fazie sygnalizowany jest miganiem diody LED.
Niezbędne oprogramowanie należy pobrać ze strony producenta.
Legenda:
1. L-IN – Napięcie wejściowe
2. L-OUT – Napięcie wyjściowe
N – Zacisk neutralny
23. Zacisk A magistrali RS485
24. Zacisk G magistrali RS485
25. Zacisk B magistrali RS485
Uwaga: Zaciski 23.24.25 odpowiadają A, G, B. Jeżeli konwerter komunikacyjny RS485 nie ma portu G, nie ma potrzeby podłączania go. Dla przewodu zerowego, można podłączyć jeden port N lub połączyć oba.
Specyfikacja techniczna:
Oznaczenia:
0,001A - Prąd rozruchowy - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje,
0,25A - Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą,
5A - Prąd bazowy - wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru,
80A - Prąd maksymalny - taki, jakim możemy stale obciążać licznik energii elektrycznej.
W zestawie:
- Wskazania zużycia energii elektrycznej [kWh]
- Napięcie [V]
- Prąd [A]
- Moc czynna [kW]
- Współczynnik mocy [cosφ]
Zdalny odczyt
Do połączenia wskaźnika OR-WE-504 (przez protokół MODBUS-RTU) z aplikacją wymagany jest konwerter USB RS485, podłączany za pomocą 2-żyłowego przewodu dostosowanego do standardu RS485.Niezbędne oprogramowanie należy pobrać ze strony producenta.

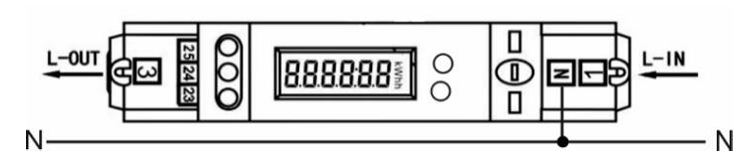

Schemat podłączenia
1. L-IN – Napięcie wejściowe
2. L-OUT – Napięcie wyjściowe
N – Zacisk neutralny
23. Zacisk A magistrali RS485
24. Zacisk G magistrali RS485
25. Zacisk B magistrali RS485
Uwaga: Zaciski 23.24.25 odpowiadają A, G, B. Jeżeli konwerter komunikacyjny RS485 nie ma portu G, nie ma potrzeby podłączania go. Dla przewodu zerowego, można podłączyć jeden port N lub połączyć oba.
Specyfikacja techniczna:
- wyświetlacz: LCD 5+1=12345,1 kWh
- dokładność pomiaru: klasa 1
- stała wskaźnika impulsów: 1000 imp/kWh
- ustawienie stałej wskaźnika: -
- wyjście impulsowe S0: brak
- podtrzymanie pamięcią EPROM
- port RS-485
- protokół komunikacyjny: Modbus RTU
- temperatura pracy: -20°C～45℃
- wilgotność: ≤75%, max 95%
- stopień ochrony: IP20
- max. przekrój przewodów przyłączeniowych: 35 mm2
- montaż: szyna DIN TH-35 (szer. 1 moduł)
- prąd rozruchowy (Ist): 0,001A
- prąd min. (Imin): 0,25A
- prąd bazowy (Ib): 5A
- prąd max. (Imax): 80A
- zasilanie: ~230V AC, 50Hz

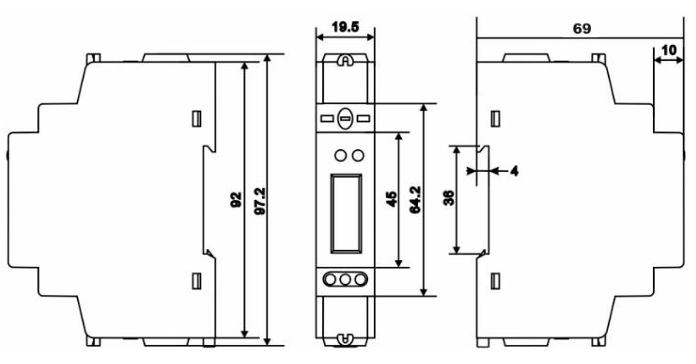

- wymiary: 19,5 x 97,2 x 50 mm
- waga netto: 0,12 kg
Oznaczenia:
0,001A - Prąd rozruchowy - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje,
0,25A - Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą,
5A - Prąd bazowy - wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru,
80A - Prąd maksymalny - taki, jakim możemy stale obciążać licznik energii elektrycznej.
- wskaźnik zużycia energii Orno OR-WE-504 - 1 szt;
- instrukcja obsługi.
