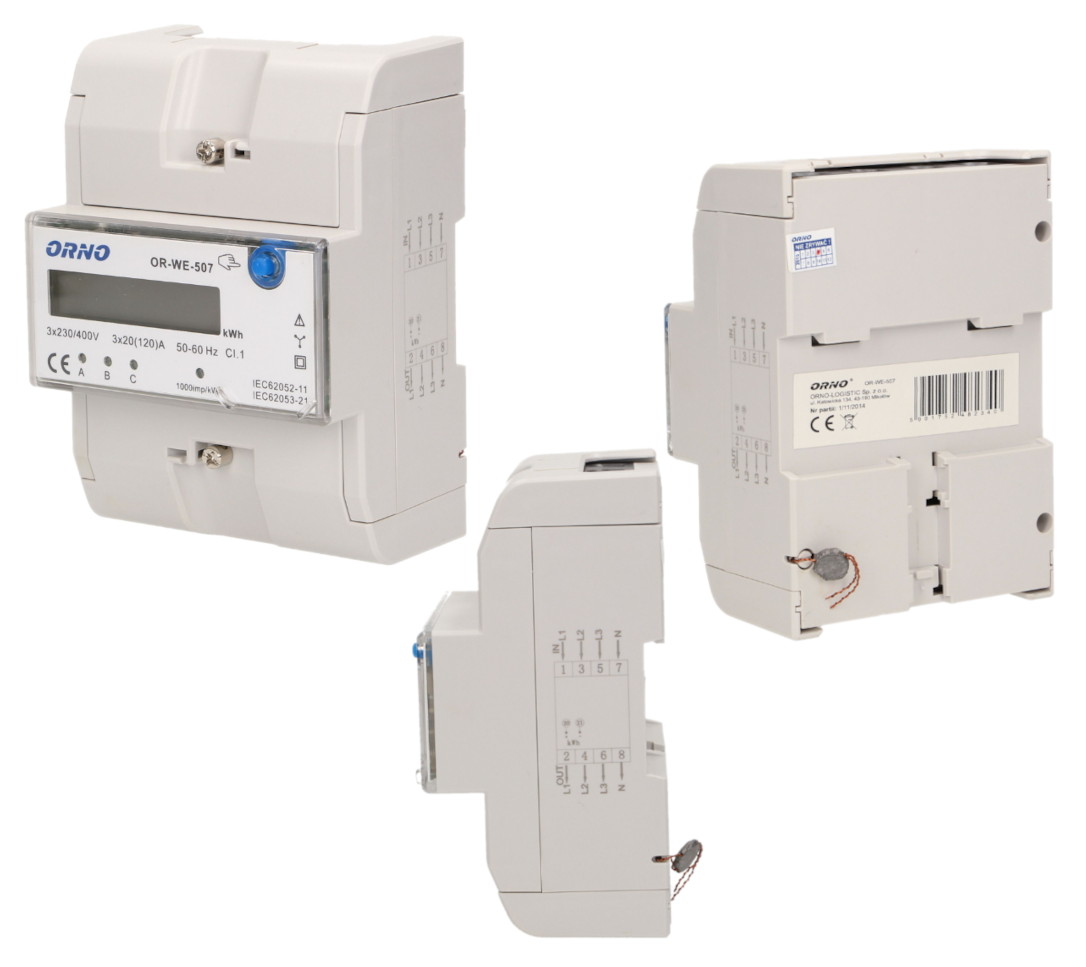

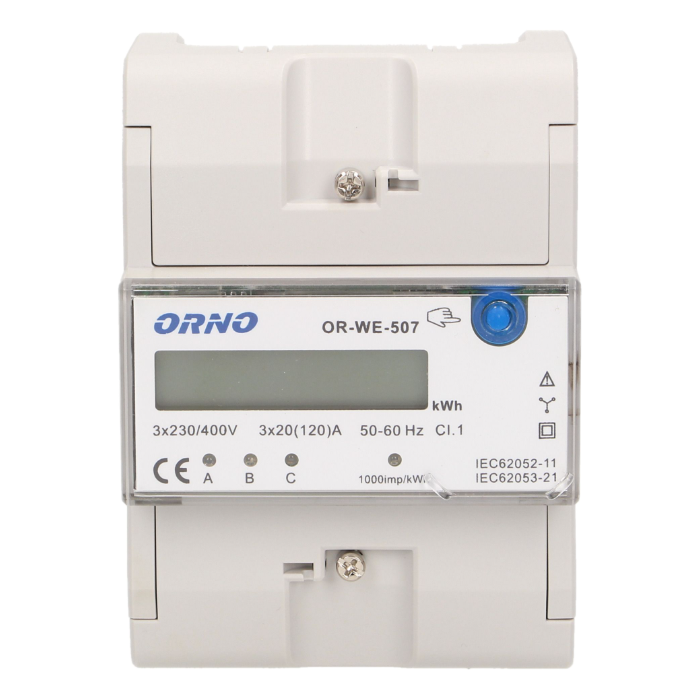

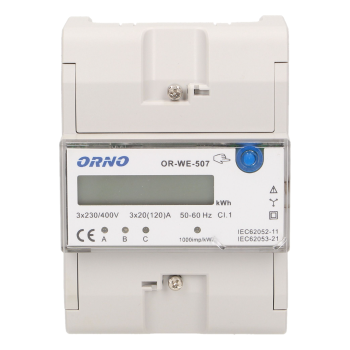

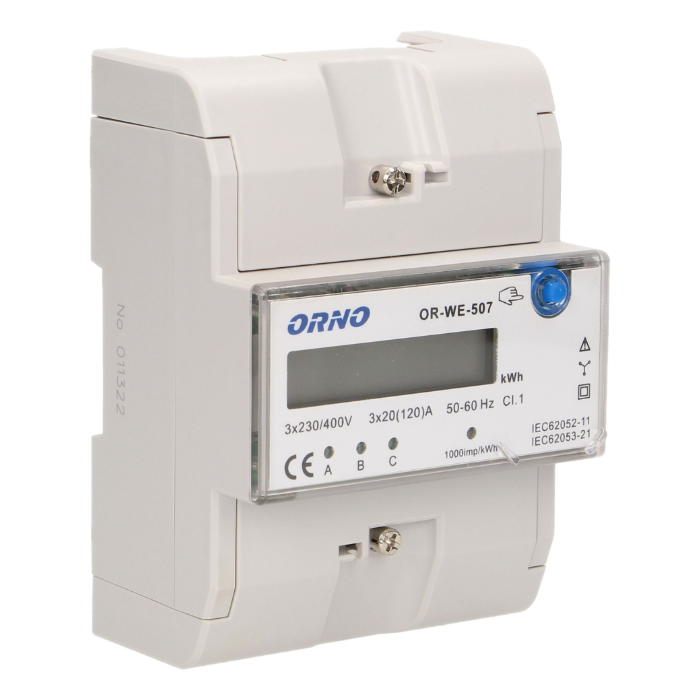

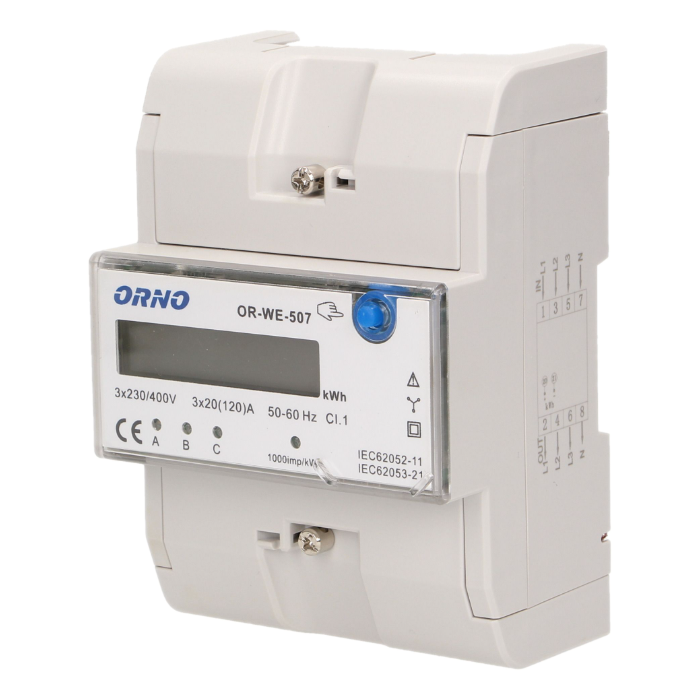

3-FAZOWY WSKAŹNIK ENERGII ELEKTRYCZNEJ ORNO OR-WE-507 3x20(120)A

3-FAZOWY WSKAŹNIK ENERGII ELEKTRYCZNEJ ORNO OR-WE-507 3x20(120)A

Dostępność: Dostępny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: OR-WE-507

Kod EAN: 5901752482340

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 250,79 zł

Cena netto: 203,89 zł

Cena katalogowa: 374,29 zł

Oszczędzasz: 123,50 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Wskaźnik zużycia energii elektrycznej ORNO OR-WE-507 służy do monitorowania zużycia energii elektrycznej w układzie trójfazowym. Pobór energii w fazie sygnalizowany jest miganiem diody LED.
Liczba impulsów z każdej z 3 faz jest przeliczana na energię pobraną, której wartość wyświetlana jest na wyświetlaczu LCD.

Wskaźnik OR-WE-507 należy montować na szynie DIN.

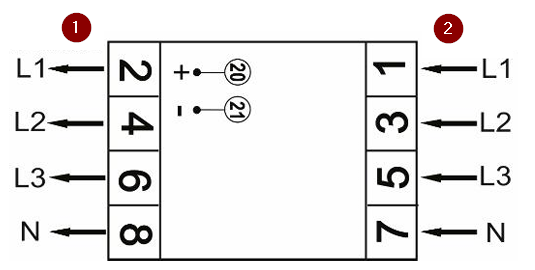

Schemat podłączenia:

alt

Legenda:

Wyjście
Wejście

L1 - podłączenie fazy 1
L2 - podłączenie fazy 2
L3 - podłączenie fazy 3
N - przewód neutralny

Specyfikacja techniczna:

wyświetlacz: LCD 6+1=123456,1 kWh
dokładność pomiaru: klasa 1
stała licznika impulsów: 1000 imp/kWh
ustawienie stałej licznika: brak
wyjście impulsowe S0: brak
protokół RS485, Modbus-RTU: brak
podtrzymanie pamięcią: brak
temperatura pracy: -25°C ~ +45°C
wilgotność: ≤75%
stopień ochrony: IP20
materiał: PBT/PC
montaż: szyna DIN TH-35 (szer. 5 modułów)
max. przekrój przewodów przyłączeniowych: 35 mm²
prąd rozruchowy (Ist): 0,001A
prąd min. (Imin): 0,25A
prąd bazowy (Ib): 20A
prąd max. (Imax): 120A
zasilanie: 3x 230V/400V AC, 50/60Hz

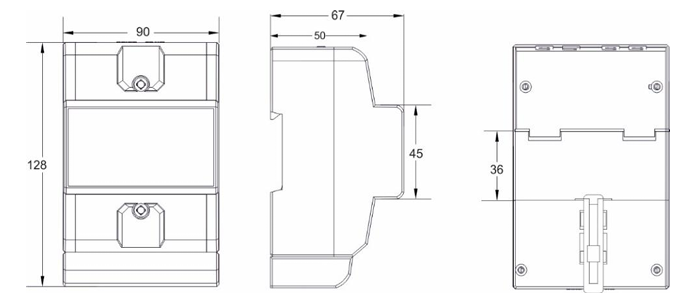

wymiary: 90 x 128 x 67 mm

Oznaczenia

0,001A - Prąd rozruchowy - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje,

0,25A - Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą,

20A - Prąd bazowy - wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru,

120A - Prąd maksymalny - taki, jakim możemy stale obciążać licznik energii elektrycznej.

W zestawie:

wskaźnik zużycia energii Orno OR-WE-507 - 1 szt;
instrukcja obsługi.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

ORNO-LOGISTIC Sp. z o.o., Rolników 437, 44-141 Gliwice, Polska, e-mail: techniczny@orno.pl, telefon: +48 32 43 43 110

Instrukcja obsługi
