3-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII VIRONE EM-6 80A DIN

3-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII VIRONE EM-6 80A DIN

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 20681

Kod EAN: 5908254840241

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 141,85 zł

Cena netto: 115,33 zł

Cena katalogowa: 211,68 zł

Oszczędzasz: 69,83 zł

Najniższa cena z 30 dni to 141,85 zł

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

3-fazowy wskaźnik zużycia energii ViRONE EM-6 służy do monitorowania zużycia energii elektrycznej w układzie trójfazowym. Wskazania dokonywane są w jednostkach metrycznych (kWh).

Urządzenie przeznaczone jest do montażu na szynie DIN TH-35 (szer. 4,3 moduły).

Jak działa wskaźnik zużycia energii?

Specjalny układ elektroniczny - pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie - generuje impulsy w ilości proporcjonalnej, przybliżonej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Suma impulsów z 3 faz sygnalizowana jest miganiem diody LED (1000 imp/kWh) i przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD.

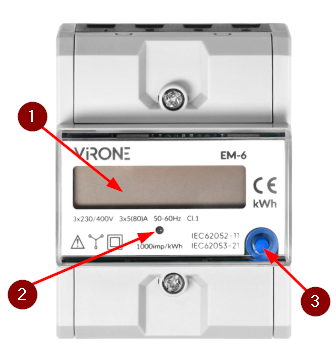

Legenda:

Wyświetlacz LCD 6+2 = 123456.12
Sygnalizacja wyjścia impulsowego
Przycisk RESET

Schemat połączenia:

Legenda:

L1 – podłączenie fazy 1
L2 – podłączenie fazy 2
L3 – podłączenie fazy 3
N – podłączenie przewodu neutralnego
So+ / So- – podłączenie wyjścia impulsowego

Specyfikacja techniczna:

typ: 3-fazowy
wyświetlacz LCD 6+2 = 123456.12
prąd rozruchowy (Ist): 0,02A
prąd bazowy (lb): 5A
prąd max (Imax): 80A
prąd min (Imin): 0,25A
stała licznika impulsów: 1000 imp/kWh
klasa dokładności pomiaru: 1
wyjście impulsowe S0 typu otwarty kolektor:
- zakres napięcia wyjścia impulsowego: 12-27VDC
- prąd ≤27mA
- szerokość impulsu: 90 ms (modulowany/ modular)
norma: IEC62052-11, IEC62053-21
podtrzymanie pamięcią: EEPROM
montaż na szynie DIN TH-35 (obudowa o szerokości 4,3 modułów)
stopień ochrony: IP51
materiał: PBT / PC
max. przekrój przewodów przyłączeniowych: 35 mm²
temperatura pracy: -25 st. C ...+55 st. C
wilgotność: max. ≤75%
pobór własny licznika: ≤8 VA, ≤0,4 W
napięcie znamionowe: 3x 230/400V, 50Hz

5A - prąd tzw. bazowy, przy którym została określona klasa dokładności licznika; odnosi się ona do obciążenia licznika prądem o natężeniu 5 A

80A - stałe, maksymalne obciążenie licznika (podawane dla jednej fazy)

Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą

Prąd rozruchowy – najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje.

W zestawie:

wskaźnik zużycia energii ViRONE EM-6 - 1 szt;
instrukcja obsługi.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

ORNO-LOGISTIC Sp. z o.o., Rolników 437, 44-141 Gliwice, Polska, e-mail: techniczny@orno.pl, telefon: +48 32 43 43 110

Instrukcja obsługi
