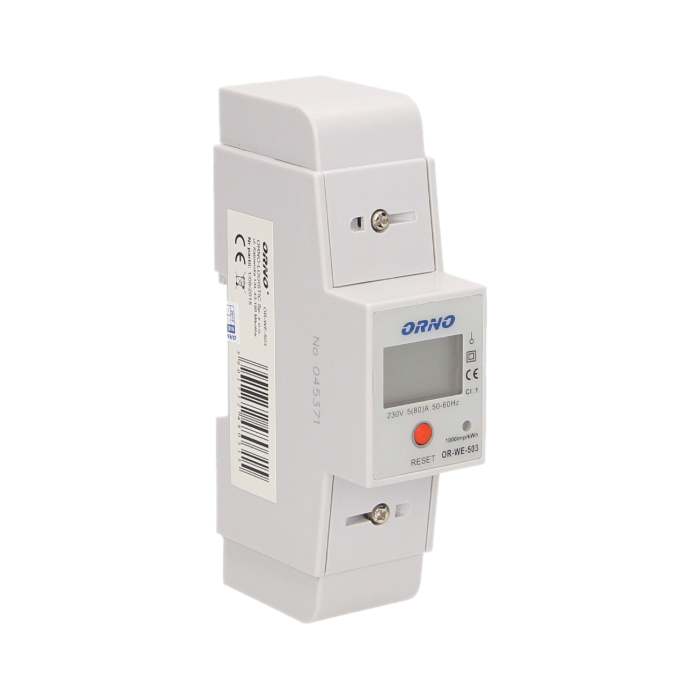

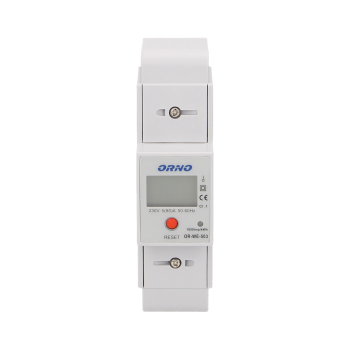

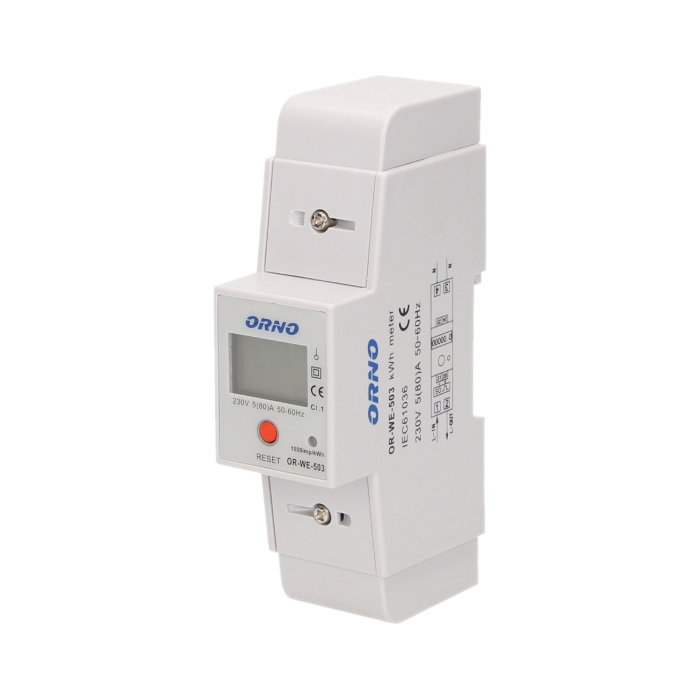

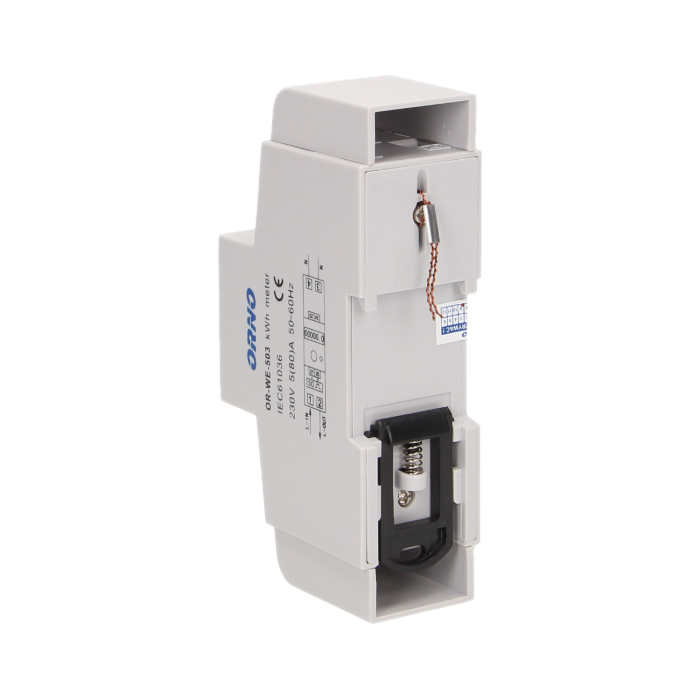

1-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ ORNO OR-WE-503 80A

1-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ ORNO OR-WE-503 80A

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: OR-WE-503

Kod EAN: 5901752480315

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 103,50 zł

Cena netto: 84,15 zł

Cena katalogowa: 154,49 zł

Oszczędzasz: 50,99 zł

Najniższa cena z 30 dni to 103,50 zł

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Wskaźnik zużycia energii elektrycznej ORNO OR-WE-503 z dodatkowym podlicznikiem, służy do monitorowania zużycia energii elektrycznej w układzie jednofazowym. Pobór energii w fazie sygnalizowany jest miganiem diody LED.

Wskaźnik OR-WE-503 należy montować na szynie DIN.

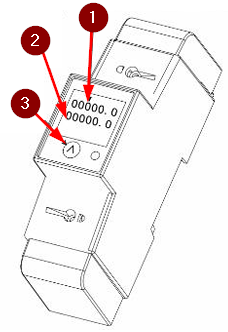

Legenda:

Wskaźnik z możliwością kasowania
Wskaźnik całkowitego zużycia
Przycisk RESET (przytrzymać przez ok. 5 sek.)

Schemat podłączenia:

alt

Legenda:

Napięcie wejściowe
Napięcie wyjściowe
Zacisk neutralny wejściowy
Zacisk neutralny wyjściowy

Specyfikacja techniczna:

wyświetlacz: LCD 5+1=12345,1 kW
stała licznika impulsów: 1000 imp/kWh
ustawienie stałej licznika: -
wyjście impulsowe S0: -
protokół RS485/Modbus-RTU: -
podtrzymanie pamięcią
dokładność pomiaru: klasa 1
podłączenie: zaciski śrubowe max. 6 mm2
temperatura pracy: -25°C ~ +65°C
wilgotność: ≤95%
stopień ochrony: IP20
materiał: PBT/PC
montaż: szyna DIN TH-35 (szer. 2 moduły)
max. przekrój przewodów przyłączeniowych: 35 mm²
prąd rozruchowy (Ist): 0,001A
prąd min. (Imin): 0,25A
prąd bazowy (Ib): 5A
prąd max. (Imax): 80A
zasilanie: 230V AC, 50/60Hz
zużycie energii: ≤8VA, ≤0,4W

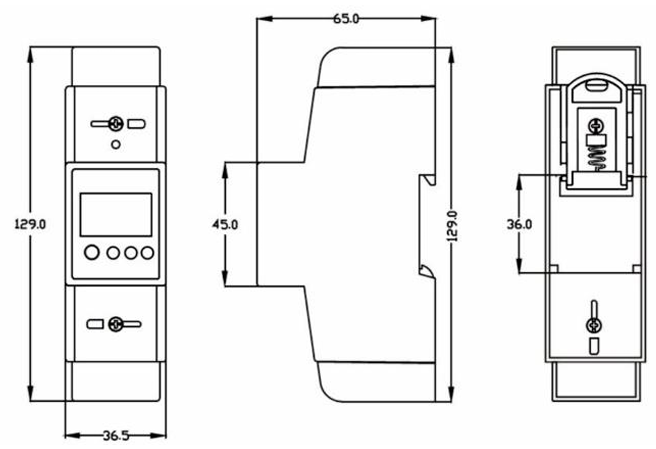

wymiary: 36.5 x 129 x 65 mm
waga netto: 0,18 kg

Oznaczenia

0,001A - Prąd rozruchowy - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje,

0,25A - Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą,

5A - Prąd bazowy - wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru,

80A - Prąd maksymalny - taki, jakim możemy stale obciążać licznik energii elektrycznej.

W zestawie:

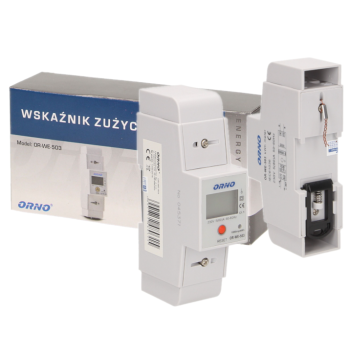

wskaźnik zużycia energii Orno OR-WE-503 - 1 szt;
instrukcja obsługi.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

ORNO-LOGISTIC Sp. z o.o., Rolników 437, 44-141 Gliwice, Polska, e-mail: techniczny@orno.pl, telefon: +48 32 43 43 110

Instrukcja obsługi
