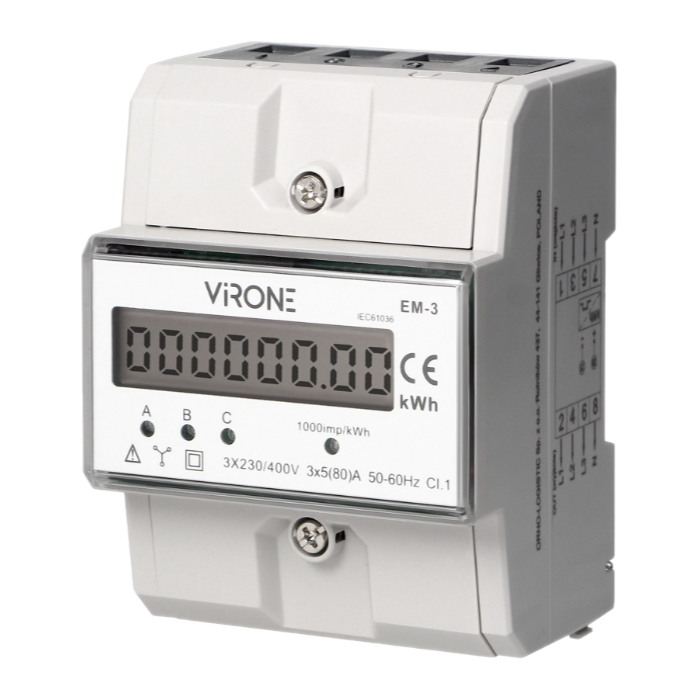

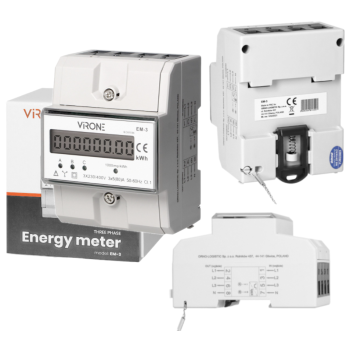

3-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII VIRONE EM-3 80A DIN
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 12,99 zł
Numer katalogowy: 15810
Kod EAN: 5908254813207
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Do pobrania (1)
Wskaźnik zużycia energii elektrycznej Virone EM-3 służy do monitorowania zużycia energii elektrycznej w układzie trójfazowym (wskazania dokonywane w jednostkach metrycznych kWh). Nie służy do dokonywania pomiarów rozliczeniowych.
Legenda:
Legenda:
L1 – podłączenie fazy 1
L2 – podłączenie fazy 2
L3 – podłączenie fazy 3
N – podłączenie przewodu neutralnego
So+ / So- – podłączenie wyjścia impulsowego
Specyfikacja techniczna:
5A - prąd tzw. bazowy, przy którym została określona klasa dokładności licznika; odnosi się ona do obciążenia licznika prądem o natężeniu 5 A
80A - stałe, maksymalne obciążenie licznika (podawane dla jednej fazy)
Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą
Prąd rozruchowy – najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje.
W zestawie:
Jak działa urządzenie?

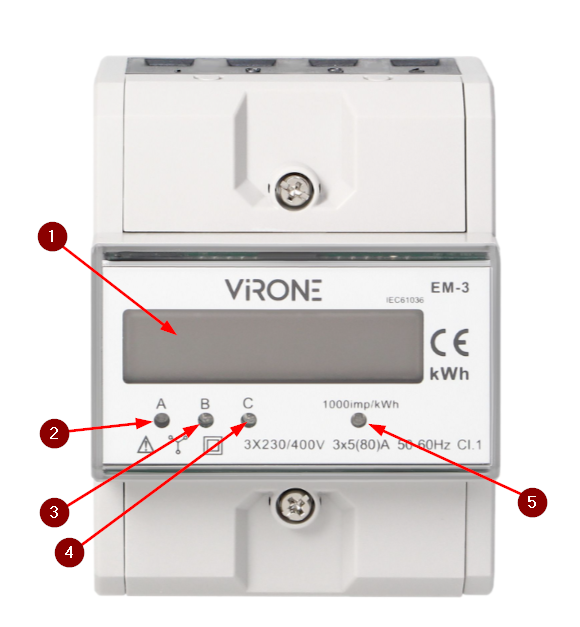

Specjalny układ elektroniczny - pod wpływem przepływającego prądu i przyłożonego napięcia - wskazuje impulsy w ilości proporcjonalnej, przybliżonej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED. Suma impulsów z 3 faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD- Wyświetlacz LCD
- Dioda świecąca energii fazy L1
- Dioda świecąca energii fazy L2
- Dioda świecąca energii fazy L3
- Sygnalizacja wyjścia impulsowego

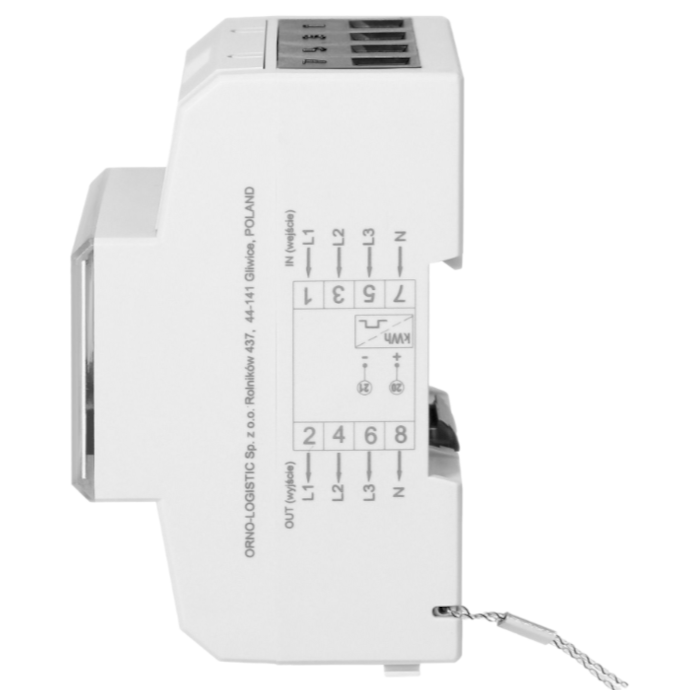

Schemat podłączenia:
L1 – podłączenie fazy 1
L2 – podłączenie fazy 2
L3 – podłączenie fazy 3
N – podłączenie przewodu neutralnego
So+ / So- – podłączenie wyjścia impulsowego
Specyfikacja techniczna:
- typ: 3-fazowy
- wyświetlacz LCD 6+2 = 123456.12
- prąd rozruchowy (Ist): 0,02A
- prąd bazowy (lb): 5A
- prąd max (Imax): 80A
- prąd min (Imin): 0,25A
- częstotliwość impulsów: 1000 imp/kWh
- klasa dokładności pomiaru: 1
- wyjście impulsowe S0: tak
- zasilanie 12~27V
- prąd ≤27mA
- szerokość impulsu = 90ms (modulowany/ modular)
- norma: IEC62052-11, IEC62053-21, EN50470-1/3
- podtrzymanie pamięcią: EEPROM
- moc czynna: tak
- montaż na szynie DIN TH-35 (szer. 4,3 modułów)
- stopień ochrony: IP51
- materiał: PBT / PC
- max. przekrój przewodów przyłączeniowych: 35 mm2
- temperatura pracy: -25 st. C ...+55 st. C
- wilgotność: max. ≤75%
- pobór własny licznika: ≤8 VA, ≤0,4 W
- zasilanie: 3x 230V/400V~, 50/60Hz
- wymiary: 76 x 116.5 x 65 mm
5A - prąd tzw. bazowy, przy którym została określona klasa dokładności licznika; odnosi się ona do obciążenia licznika prądem o natężeniu 5 A
80A - stałe, maksymalne obciążenie licznika (podawane dla jednej fazy)
Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą
Prąd rozruchowy – najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje.
W zestawie:
- wskaźnik zużycia energii ViRONE EM-3 - 1 szt;
- instrukcja obsługi.
