Zestaw do 3 kamer IP ATTE IP-3-30-L2 + 2 porty SFP

IP-3-30-L2 to zewnętrzny punkt dystrybucyjny PoE z dwoma portami SFP, przeznaczony do zasilania maksymalnie 3 kamer IP. Umożliwia budowę rozległych instalacji światłowodowych oraz pracę w topologii RING.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie 3 urządzeń PoE: zestaw umożliwia podłączenie trzech odbiorników zgodnych ze standardami IEEE 802.3af i IEEE 802.3at.

✔️ Dwa porty SFP: pozwalają jednocześnie doprowadzić i wyprowadzić połączenie światłowodowe z punktu dystrybucyjnego.

✔️ Praca w topologii RING: switch może działać w układzie pierścieniowym, zwiększając odporność sieci na przerwanie jednego odcinka światłowodu.

✔️ Tryby master i slave: jeden moduł zarządza pierścieniem jako master, a pozostałe urządzenia pracują w trybie slave.

✔️ Moc do 96 W: wbudowany zasilacz 55 V zapewnia łączną moc wystarczającą do zasilania switcha i podłączonych odbiorników.

✔️ Kontrola stanu sieci: wyjścia LOOP i RING_F sygnalizują zapętlenie portów RJ-45 oraz przerwanie pierścienia światłowodowego.

✔️ Sygnalizacja LED: diody informują o zasilaniu, transmisji danych, aktywnym PoE, trybie pracy oraz stanie portów SFP.

✔️ Obudowa zewnętrzna IP56: zabezpiecza urządzenia i połączenia kablowe przed wpływem warunków atmosferycznych.

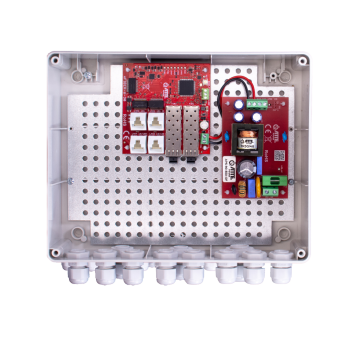

✔️ Systemowa płyta montażowa: raster 10,8 mm umożliwia pionowe lub poziome rozmieszczenie modułów wewnątrz obudowy.

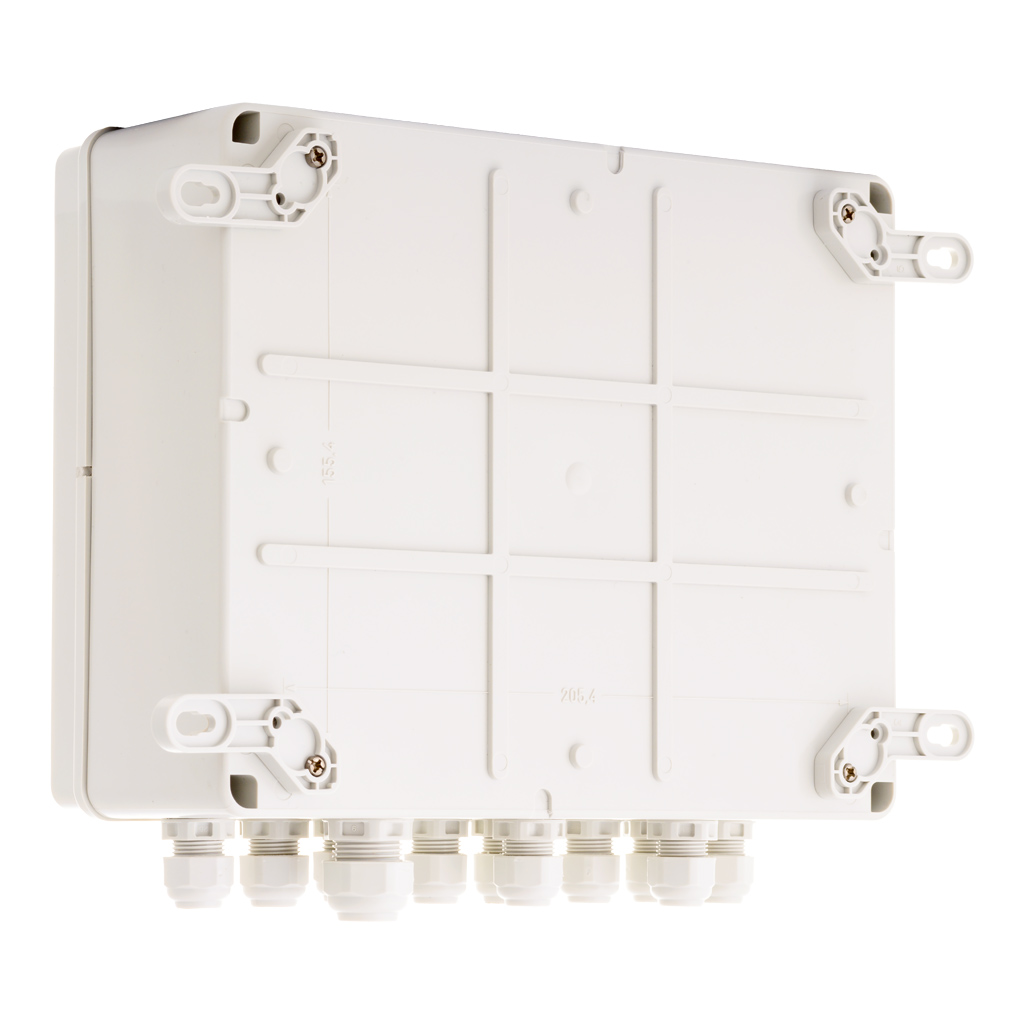

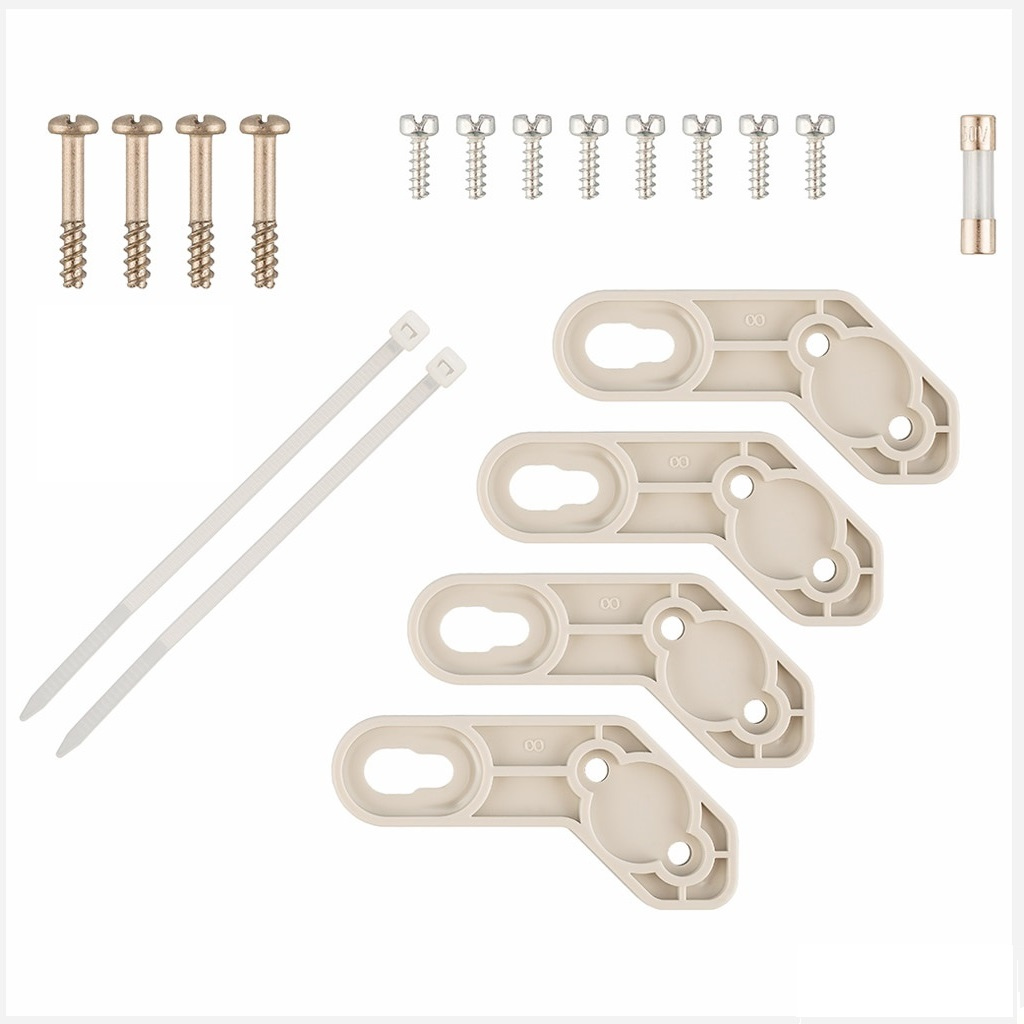

✔️ Montaż na ścianie lub słupie: dołączone uchwyty pozwalają zamocować obudowę bez naruszania szczelności, a adapter ADD-PMAL umożliwia instalację na słupie lub latarni.



Zastosowania:

✔️ Zasilanie kamer IP: zestaw umożliwia podłączenie i zasilanie do trzech kamer zgodnych ze standardami IEEE 802.3af/at.

✔️ Rozległe instalacje światłowodowe: dwa porty SFP pozwalają jednocześnie doprowadzić i wyprowadzić połączenie światłowodowe.

✔️ Sieci w topologii RING: urządzenie może pracować w układzie pierścieniowym, co ogranicza skutki przerwania jednego odcinka transmisji.

✔️ Zewnętrzny punkt dystrybucyjny: obudowa IP56 umożliwia umieszczenie switcha, zasilacza i połączeń kablowych poza budynkiem.

✔️ Kontrola stanu sieci: wyjścia LOOP i RING_F mogą przekazywać do centrali alarmowej lub sterownika informację o zapętleniu albo przerwaniu pierścienia.

✔️ Instalacje z zapasem przewodów: wnętrze obudowy pozwala uporządkować okablowanie i pozostawić dodatkową długość kabli.

✔️ Montaż na ścianie: dołączone uchwyty umożliwiają zamocowanie obudowy bez naruszania jej stopnia ochrony.

✔️ Montaż na słupie lub latarni: po zastosowaniu adaptera ADD-PMAL zestaw można zainstalować na pionowej konstrukcji.

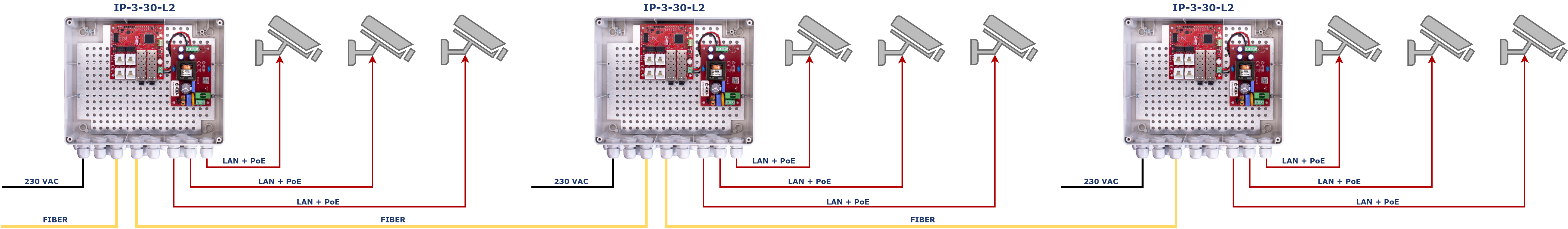

Przykład 1.

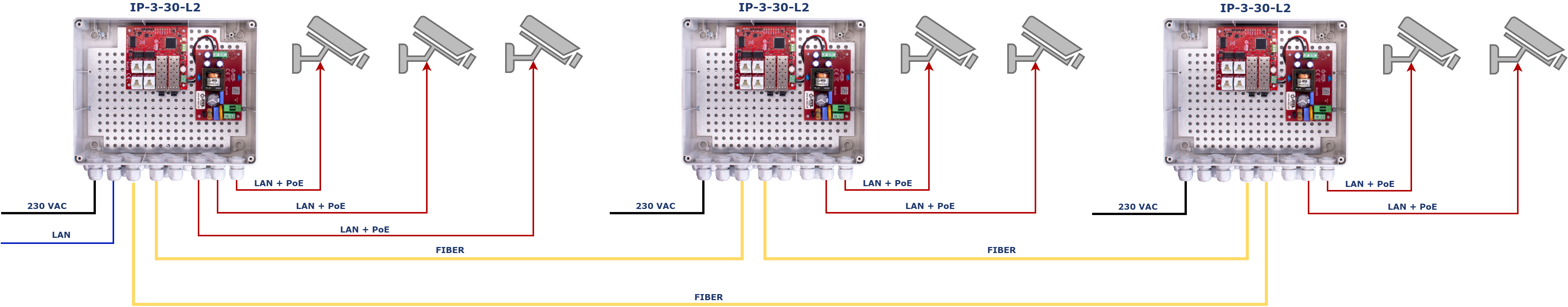

Przykład 2.

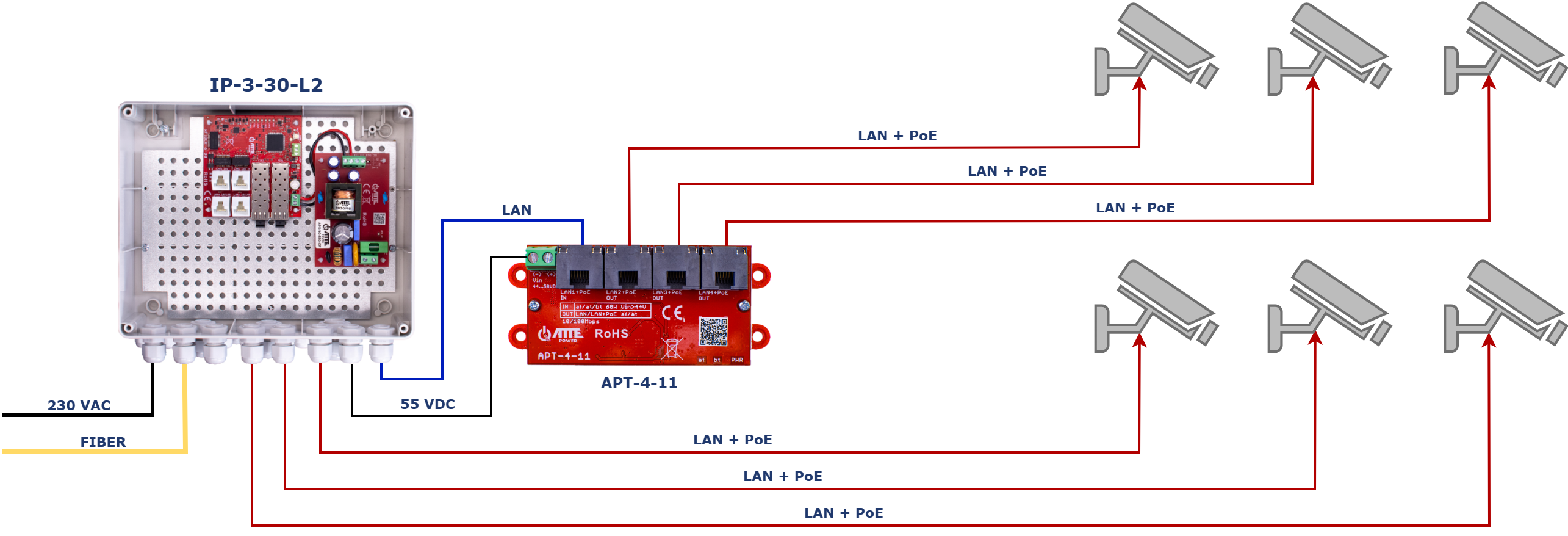

Przykład 3.

zastosowanie zestawu IP-3-30-L2 wraz z modułem APT-4-11, zamontowanym wewnątrz obudowy, do zasilenia 6 kamer IP PoE.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

Porty:

• 1 port PoE IN
• 3 porty PoE OUT
• 2 porty SFP

Port PoE IN:

• LAN 1: PoE IEEE 802.3af/at/bt90 oraz PoE Passive

Porty PoE OUT:

• LAN 2–LAN 4: IEEE 802.3af/at

Parametry portów LAN:

• LAN 3, LAN 4: 10/100 Mb/s
• LAN 1, LAN 2: 1000 Mb/s
• LAN 3, LAN 4: LAN + PoE OUT 10/100 Mb/s
• LAN 2: LAN + PoE OUT 1000 Mb/s

Porty światłowodowe:

• liczba portów SFP: 2

Parametry sieciowe:

• przepustowość przełączania: 8,4 Gb/s

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz
• typ zasilacza: sieciowy SMPS
• zabezpieczenie wejścia zasilacza: bezpiecznik topikowy zwłoczny 3,15 A

Parametry wyjściowe:

• napięcie wyjściowe PoE: 55 VDC ±2%
• kontrola zasilania na wyjściu: autonegocjacja
• moc ciągła zasilacza: 96 W
• sprawność: 93% przy 90 W

Zabezpieczenia:

• zabezpieczenie przepięciowe: LAN 1–LAN 4
• zabezpieczenie przeciążeniowe: LAN 2–LAN 4, zabezpieczenie nadprądowe 0,7 A
• zabezpieczenie wyjścia zasilacza: elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A

Sygnalizacja:

• LED AC, żółty: obecność napięcia sieciowego
• LED 1, zielony: obecność napięcia wyjściowego
• LED PWR, biały: zasilanie
• LED LAN 2–LED LAN 4, pomarańczowy: obecność zasilania PoE
• LED LAN 1–LED LAN 4, LED FIB 1, LED FIB 2, zielony: połączenie i transmisja danych

Pozostałe:

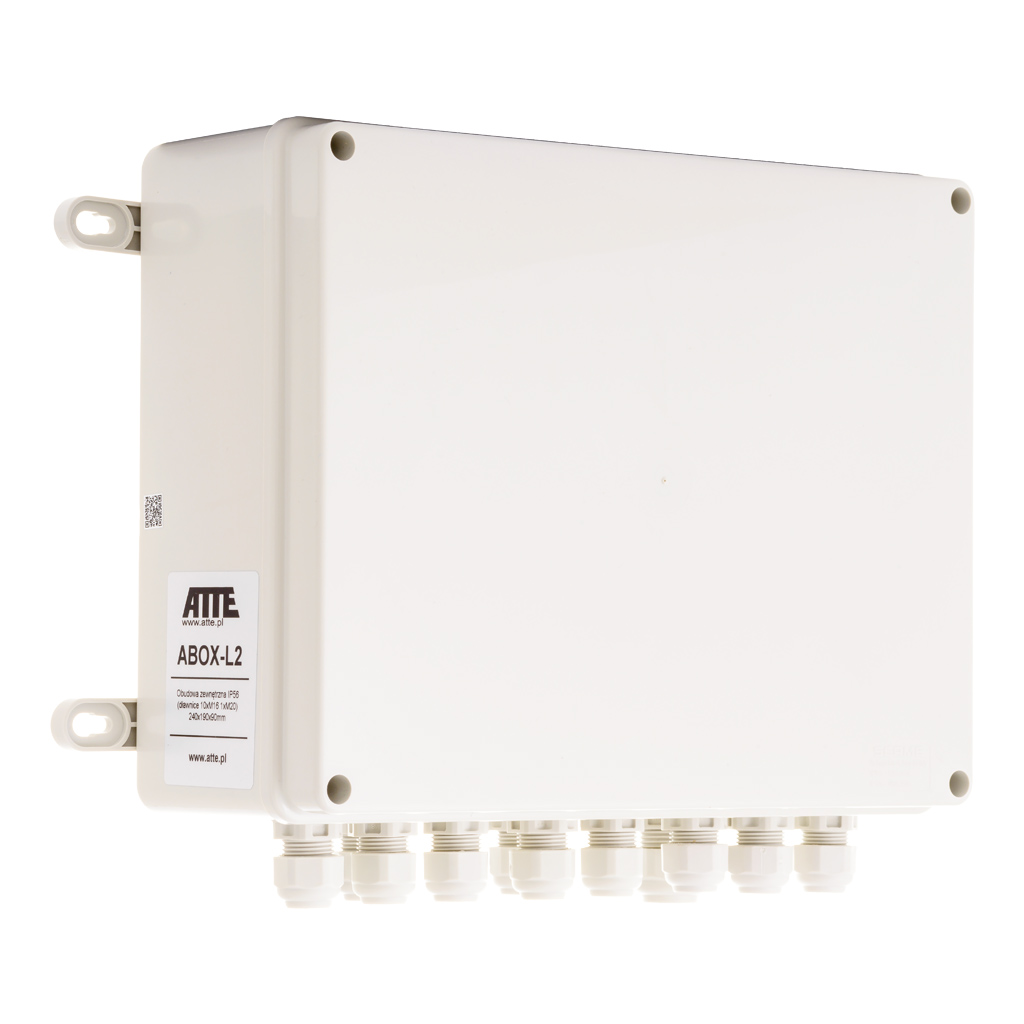

• obudowa: ATTE ABOX-L2, tworzywo, kolor szary

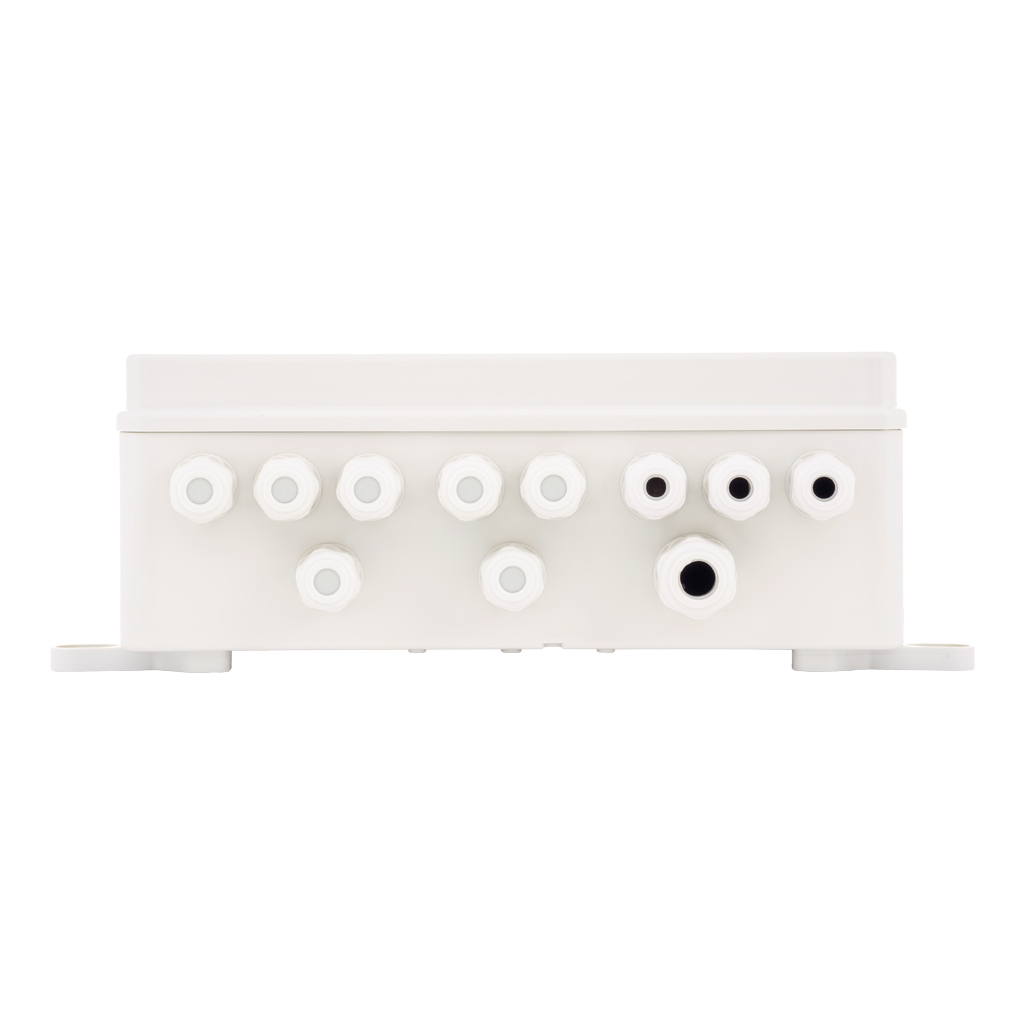

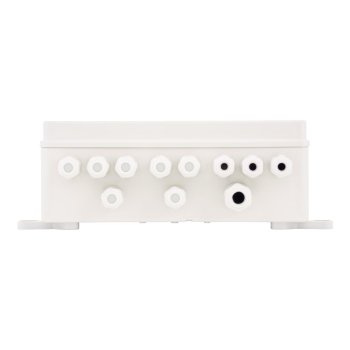

• dławnice: 10 × M16, 1 × M20
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• montaż: naścienny, uchwyty montażowe
• wymiary: 240 × 190 × 90 mm
• waga: 1,144 kg
